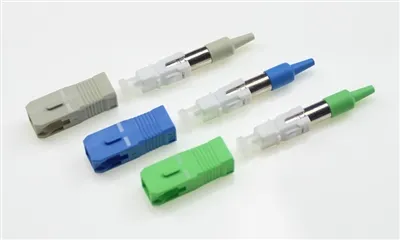

1. Ponticello in fibra ottica SC: sviluppato dalla NTT Corporation del Giappone, la struttura e le dimensioni del suo perno e del manicotto di accoppiamento sono esattamente le stesse di quelle del tipo FC. Il ponticello quadrato grande è il ponticello in fibra ottica di tipo SC, che è il ponticello in fibra ottica con connettori SC quadrati a entrambe le estremità. Originariamente utilizzato per le reti Gigabit Ethernet, il cavo patch quadrato grande è stato standardizzato nel 1991 come specifica per le telecomunicazioni TIA-568-A, ed è gradualmente diventato ampiamente utilizzato con la diminuzione dei costi di produzione. I ponticelli quadrati sono generalmente utilizzati nelle comunicazioni dati e nelle telecomunicazioni, comprese le reti ottiche passive e punto a punto.
Il grande ponticello quadrato adotta un giunto quadrato standard, un metodo di fissaggio a scatto con perno di inserimento e disinserimento, che non necessita di rotazione, l'operazione di inserimento e disinserimento è molto comoda e la fluttuazione della perdita di intervento è ridotta e presenta i vantaggi di una forte resistenza alla compressione e di un'elevata densità di installazione. Il connettore comunemente utilizzato come modulo ottico GBIC è spesso utilizzato nei router e presenta le caratteristiche di un prezzo basso e di una piccola fluttuazione della perdita di accesso. Quando le compagnie di telecomunicazioni tirano le fibre ottiche a casa, generalmente uniscono il codino dell'interfaccia SC, che viene utilizzato con la presa SC sul modem ottico e questo tipo di spina è generalmente utilizzato sul ricetrasmettitore in fibra ottica.
2. Cavo patch in fibra ottica LC: sviluppato dal BELL Research Institute, il giunto è simile a SC e più piccolo di SC. Il piccolo ponticello quadrato è il ponticello in fibra ottica di tipo LC, che è il ponticello in fibra ottica con piccoli connettori LC quadrati ad entrambe le estremità. Il piccolo ponticello quadrato adotta un fermo jack modulare facile da usare e la dimensione del perno e della guaina è di 1,25 mm, che è la metà delle dimensioni utilizzate in SC e FC ordinari. Plug and play, è il cavo patch in fibra ottica piccolo più popolare, che può ridurre efficacemente l'uso dello spazio ed è adatto per connessioni ad alta densità. Il collegamento di moduli ottici SFP, che sono spesso utilizzati nei router, può migliorare la densità dei connettori in fibra ottica nei frame di distribuzione in fibra ottica in una certa misura.

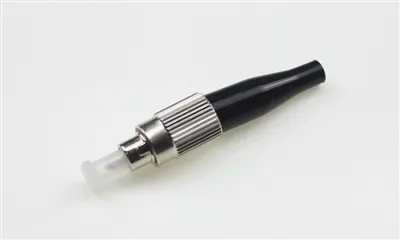

3. Cavo patch in fibra ottica FC: originariamente sviluppato da NTT in Giappone, FC è l'abbreviazione di English Ferrule Connector, la guaina protettiva esterna è una guaina metallica e il metodo di fissaggio è una fibbia a vite. Generalmente, viene utilizzato sul lato ODF ed è maggiormente utilizzato sul pannello patch. Presenta i vantaggi di un fissaggio forte e antipolvere. Il ponticello a testa tonda è il ponticello in fibra ottica di tipo FC, che è il ponticello in fibra ottica con connettori FC circolari su entrambe le estremità. Il ponticello tondo adotta il metodo di fissaggio della fibbia a vite e l'esterno del connettore del ponticello tondo è rinforzato con una guaina metallica, che è più solida dopo l'inserimento dell'apparecchiatura e il connettore non è facile da staccare, che può essere utilizzato in ambienti ad alta vibrazione ed è anche comunemente utilizzato nei telai di distribuzione in fibra ottica.

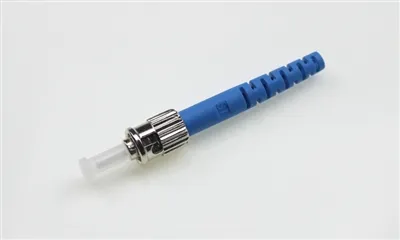

4.ST cavo patch in fibra: il guscio è rotondo, il metodo di fissaggio è una fibbia a vite, il nucleo in fibra è esposto e la spina viene ruotata mezza settimana dopo l'inserimento e c'è una baionetta per il fissaggio. Viene spesso utilizzato come connettore 10BASE-F ed è utilizzato principalmente nei telai di distribuzione in fibra ottica.

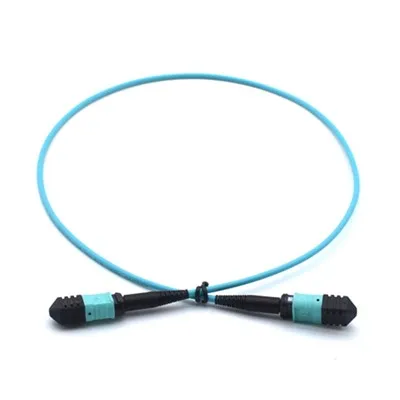

5. Il connettore per cavo patch in fibra ottica MPO (Multi-fiber Push On) è uno dei connettori della serie MT e i due fori guida da 0,7 mm di diametro sui lati sinistro e destro della superficie terminale della ghiera sono collegati in modo preciso con il perno guida (noto anche come perno PIN). I connettori MPO e i cavi in fibra ottica possono essere lavorati per produrre varie forme di cavi patch MPO. Stampati in perni MT utilizzando stampi di precisione per applicazioni ad alta densità.
