Adattatore per fibra ottica
Evolux Fiber: il tuo produttore di adattatori per fibra ottica professionale!
Shenzhen Evolux Fiber Co., Ltd è un fornitore leader di soluzioni in fibra ottica-all'avanguardia, specializzato nella ricerca, sviluppo, produzione e distribuzione di prodotti in fibra ottica di alta-qualità. Fondati nel 2013 e con sede a Shen Zhen, in Cina, siamo emersi come un nome di fiducia nel campo della fibra ottica. Con una forte attenzione all'innovazione e all'affidabilità, ci impegniamo a soddisfare le richieste in evoluzione del settore globale delle telecomunicazioni.
I nostri vantaggi
Portafoglio di prodotti diversificato
Forniamo una gamma completa di prodotti in fibra ottica, dalle fibre ottiche mono-modali e multi-modali alle fibre ottiche speciali per applicazioni specifiche, inclusi cavi in fibra ottica, connettori, ricetrasmettitori, adattatori e relativi accessori per soddisfare le diverse esigenze dei nostri clienti.
Eccellente supporto clienti
Abbiamo riunito un team di esperti pronti a supportare i nostri clienti. Assistono i clienti nella scelta della giusta soluzione in fibra ottica e guidano il processo di implementazione, consentendo ai clienti di usufruire di una consulenza pre-vendita completa, del supporto post-vendita e dell'assistenza tecnica.
Strutture avanzate di ricerca e sviluppo
Strutture di ricerca e sviluppo, attrezzature e laboratori specializzati all'avanguardia-of--forniscono un ambiente ideale per condurre ricerche, sperimentazioni e test all'avanguardia su materiali, progettazione e produzione in fibra ottica.
Servizi di personalizzazione professionale
Offriamo opzioni di personalizzazione che consentono ai clienti di adattare i prodotti in fibra ottica alle loro esigenze specifiche. Il diametro della fibra, il materiale di rivestimento o il tipo di connettore possono essere personalizzati in modo flessibile.
Product Categories
Latest Products
ADATTATORE PER FIBRA OTTICA OEM E FORNITURA ALL'INGROSSO
Un partner affidabile per la fornitura di adattatori in fibra ottica per i tuoi prodotti e progetti
Ottieni adattatori standard, ibridi e multi-fibra per reti di telecomunicazioni, sistemi FTTH, data center, apparecchiature di distribuzione in fibra e prodotti di connettività OEM.
Evolux fornisce adattatori per fibra ottica SC, LC, FC, ST, E2000, MU, MT-RJ e MPO/MTP in configurazioni a singola-modalità, multimodale, UPC, APC, simplex, duplex e multi-fibra.
Che tu stia acquistando accoppiatori in fibra ottica standard per la distribuzione, abbinando gli adattatori a una distinta base di progetto o sviluppando una gamma di prodotti con marchio privato-, il nostro team può aiutarti a confermare la configurazione richiesta prima del campionamento e della produzione in volumi.
Richiedi campioni di adattatori
01
Configurazioni standard e personalizzate
Seleziona l'interfaccia del connettore, la modalità fibra, il tipo di lucidatura, la configurazione della porta, la struttura dell'alloggiamento e l'imballaggio richiesti per la tua applicazione.
02
Dal campione-al-supporto alla produzione
Valutare l'idoneità, la compatibilità, l'aspetto e i requisiti prestazionali applicabili del prodotto prima di procedere alla produzione in serie.
03
Etichette e imballaggi OEM
È possibile discutere di etichette, numeri di modello, codici a barre, loghi e imballaggi specifici del cliente-per etichette private-e ordini di distribuzione.
04
Ordini di piccoli-batch e volumi
È disponibile il supporto per la valutazione dei campioni, la personalizzazione-di piccoli lotti e l'acquisto in blocco-basato su progetti.
Configura l'adattatore in fibra ottica per la tua esatta applicazione
La selezione di un adattatore in fibra ottica implica molto più che la corrispondenza del nome del connettore. L'interfaccia del connettore, il tipo di lucidatura, la modalità della fibra, la densità della porta, il manicotto di allineamento, la struttura di montaggio e il design dell'alloggiamento possono influenzare la compatibilità con la rete, il pannello o l'apparecchiatura in cui verrà installato l'adattatore.
Inviaci i tuoi requisiti tecnici, la scheda tecnica esistente, il disegno o il campione fisico. Esamineremo la configurazione prima di organizzare campioni o produzione.
Interfaccia connettore
Scegli l'interfaccia del connettore che si adatta alla tua rete in fibra, apparecchiatura o sistema di pannelli.
Le opzioni disponibili includono:
- SC
- LC
- FC
- ST
- E2000
- MU
- MT-RJ
- MPO/MTP
- Adattatori ibridi
Per gli adattatori in fibra ottica ibridi, specificare l'interfaccia del connettore richiesta su ciascun lato.
Modalità fibra
Selezionare la modalità fibra che corrisponde ai cavi assemblati collegati e ai requisiti di trasmissione della rete.
Le opzioni disponibili includono:
- Modalità-singola
- Multimodale
- Configurazioni OM3
- Configurazioni OM4
- Opzioni specifiche dell'applicazione-
Si prega di fornire la modalità fibra o le specifiche del cavo esistente quando si richiedono campioni o un preventivo.
Tipo polacco
Confermare il tipo di lucidatura del connettore richiesto dai componenti in fibra collegati e dalle interfacce dell'apparecchiatura.
Le opzioni comuni includono:
- UPC
- APC
- Da UPC-a-UPC
- APC-ad-APC
- Configurazioni di lucidatura ibrida
Per gli adattatori ibridi, specificare il tipo di lucidatura richiesto su entrambi i lati, ove applicabile.
Configurazione della porta
Selezionare la configurazione della porta in base al tipo di connettore, alla densità del pannello e all'ambiente di installazione.
Le configurazioni disponibili possono includere:
- Semplice
- Duplex
- Quadruplo
- Multi-porta
- Multi-fibra
Fornire il numero richiesto di porte e di applicazione del pannello in modo da poter confermare una struttura dell'adattatore compatibile.
Struttura di montaggio e alloggiamento
Scegliere la struttura di montaggio e alloggiamento in base all'apertura del pannello, al metodo di installazione e all'ambiente operativo.
Le strutture disponibili possono includere:
- Flangiato
- Senza flangia
- Aggancia-
- Montaggio a vite-
- Con persiane
- Custodia in metallo
- Custodia in plastica
Fornire le dimensioni del ritaglio del pannello o dell'adattatore esistente quando la compatibilità meccanica è fondamentale.
Manicotto di allineamento
Selezionare il manicotto di allineamento in base al tipo di connettore, al materiale della ghiera e alle prestazioni di connessione richieste.
Le opzioni disponibili possono includere:
- Manicotto in ceramica
- Manicotto in metallo
- Manica divisa
- Manica solida
- Opzioni di manicotti specifici per l'applicazione-
Se è richiesto un materiale specifico per la manica, includerlo nelle specifiche tecniche o nella richiesta.
Configurazione MPO/MTP
Gli adattatori in fibra ottica MPO/MTP richiedono diversi dettagli di configurazione per garantire la compatibilità con il sistema multi-fibra completo.
Si prega di specificare:
- Conteggio delle fibre
- Orientamento chiave
- Polarità richiesta
- Struttura flangiata o senza flangia
- Colore dell'alloggiamento
- Applicazione a pannello o a cassetta
Anche il genere del connettore deve essere confermato qualora influisca sull'intero gruppo di cavi.
Alloggiamento personalizzato e identificazione
Personalizza l'aspetto, l'identificazione e l'imballaggio dell'adattatore in base al tuo marchio o ai requisiti di distribuzione.
Le opzioni disponibili possono includere:
- Colore dell'alloggiamento
- Colore del cappuccio antipolvere
- Marcatura del prodotto
- Etichetta del cliente
- Numero del modello
- Codice a barre
- Confezione interna
- Marcatura della scatola esterna
La disponibilità della personalizzazione e il MOQ dipendono dalla struttura del prodotto e dalla quantità dell'ordine.
PROCESSO DI PRODUZIONE DI ADATTATORE IN FIBRA OTTICA
Come vengono prodotti gli adattatori per fibra ottica?
La produzione di adattatori in fibra ottica richiede dimensioni precise dell'alloggiamento, ritenzione stabile del connettore e allineamento preciso tra le interfacce in fibra collegate.
L'esatto processo di produzione varia a seconda del tipo di adattatore, del materiale dell'alloggiamento, della struttura di montaggio e del metodo di allineamento. Ciascun ordine deve essere prodotto in conformità alle specifiche di prodotto, ai disegni e ai requisiti di ispezione approvati.
Specifiche e ispezione dei materiali
Prima della produzione, il disegno del prodotto, la configurazione dell'adattatore e i requisiti dell'ordine vengono esaminati e confermati.
Gli alloggiamenti in entrata, i manicotti di allineamento, le clip di montaggio, gli otturatori, i cappucci antipolvere e altri componenti vengono ispezionati per:
- Dimensioni corrette
- Materiale e colore
- Condizioni superficiali
- Pulizia
- Integrità dei componenti
- Identificazione del modello e del lotto
Il disegno, il campione o la specifica approvati vengono utilizzati come riferimento per la produzione e l'ispezione.

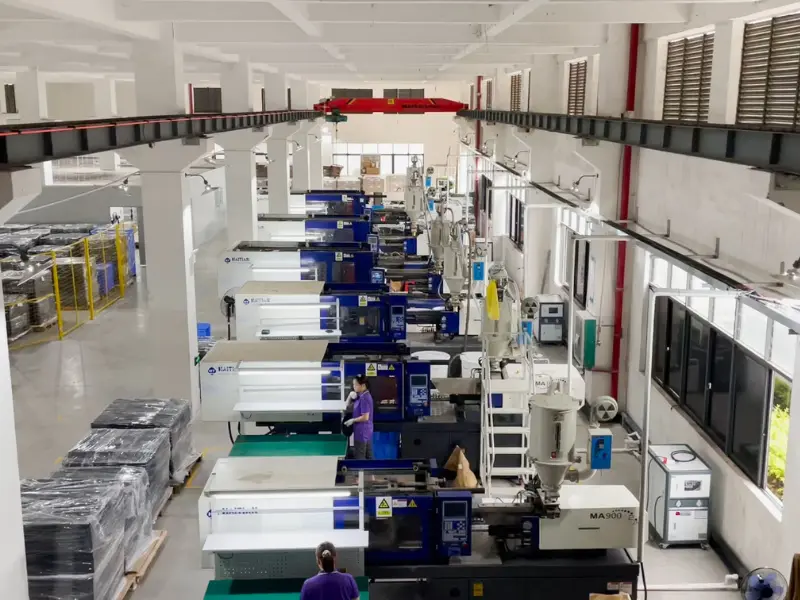

Stampaggio e lavorazione di alloggi
Gli alloggiamenti degli adattatori in plastica sono modellati in base all'interfaccia del connettore richiesta, alla struttura di montaggio e al colore identificativo.
I corpi degli adattatori in metallo possono richiedere lavorazione, formatura o trattamento superficiale a seconda del design del prodotto.
L'alloggiamento viene ispezionato per:
- Precisione dimensionale
- Difetti superficiali
- Bagliore o deformazione
- Struttura a flangia e clip
- Geometria dell'ingresso del connettore-
- Compatibilità con montaggio a pannello-
Preparazione del componente di allineamento
Per gli adattatori SC, LC, FC, ST, MU, E2000 e altri adattatori basati su ferrula-, i manicotti di allineamento in ceramica o metallo vengono puliti e preparati per l'installazione.
Per gli adattatori in fibra ottica MPO/MTP, la preparazione si concentra su:
- Orientamento chiave
- Posizionamento del connettore
- Struttura di ritenzione
- Configurazione flangia
- Geometria dell'alloggiamento
- Compatibilità del pannello
Tutti i componenti devono rimanere puliti e privi di danni prima del montaggio.

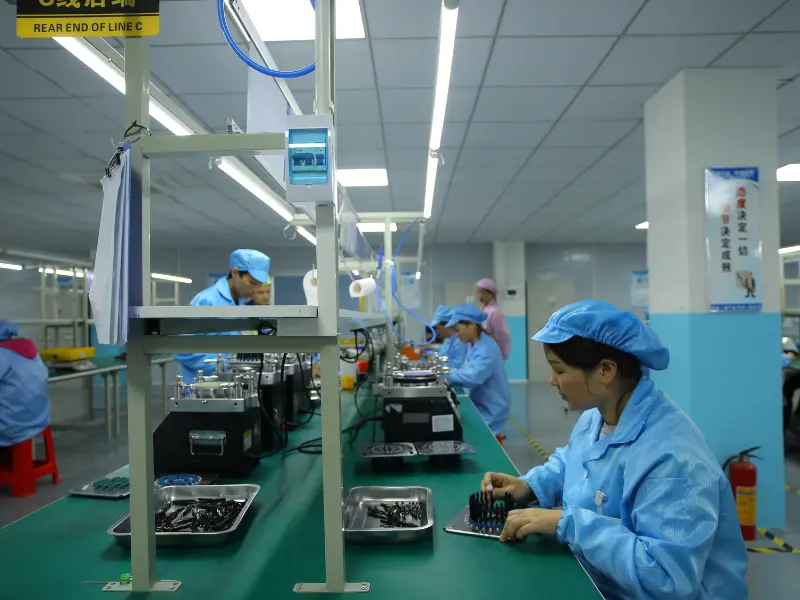

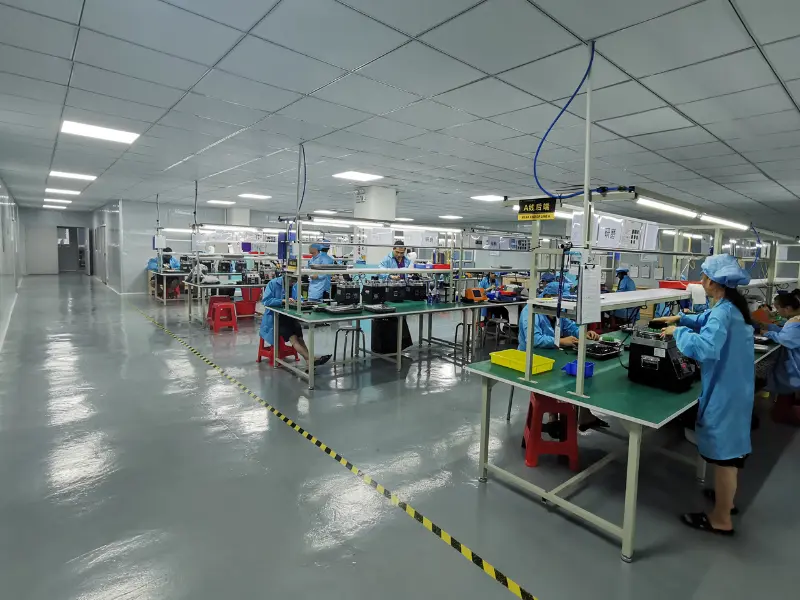

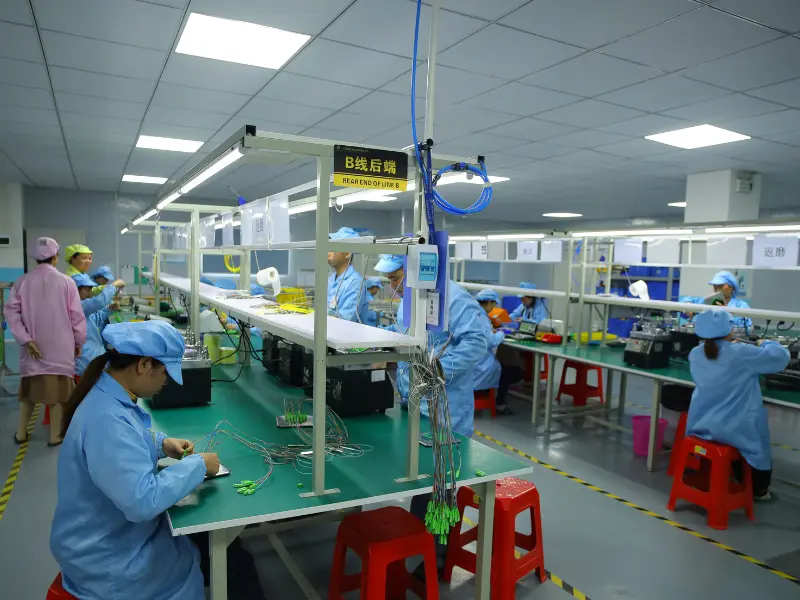

Gruppo adattatore di precisione
L'alloggiamento, i componenti di allineamento e gli accessori di montaggio sono assemblati secondo il progetto del prodotto approvato.
L'assemblea può includere:
- Installazione del manicotto di allineamento
- Unione di sezioni abitative
- Installazione di clip o viti di montaggio
- Montaggio tapparelle e parapolvere
- Conferma dell'orientamento chiave
- Applicazione dei contrassegni sui prodotti
L'assemblaggio controllato aiuta a prevenire lo spostamento del manicotto, danni all'alloggiamento e un'errata installazione dei componenti.

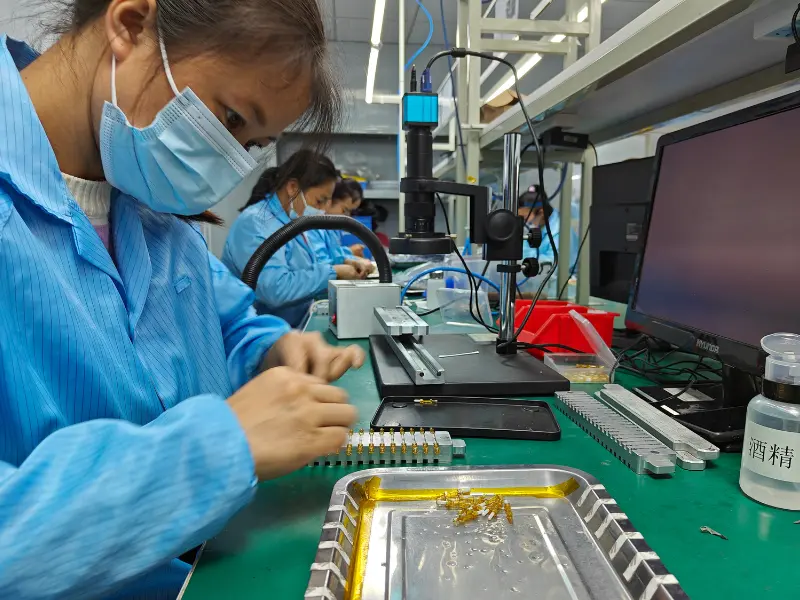

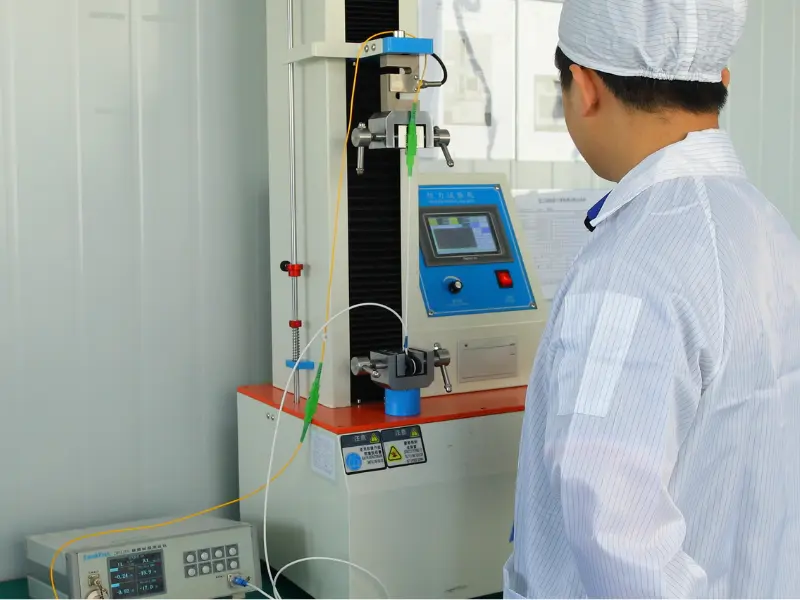

Verifica meccanica e ottica
L'adattatore assemblato viene ispezionato per confermare la compatibilità meccanica, la stabilità strutturale e le prestazioni ottiche applicabili.
L'ispezione e il test possono includere:
- Dimensioni complessive
- Adattamento al pannello
- Inserimento ed estrazione del connettore
- Conservazione del connettore
- Funzionamento dell'otturatore
- Orientamento chiave
- Perdita di inserzione-della coppia accoppiata
- Ripetibilità della connessione
- Durabilità dell'accoppiamento

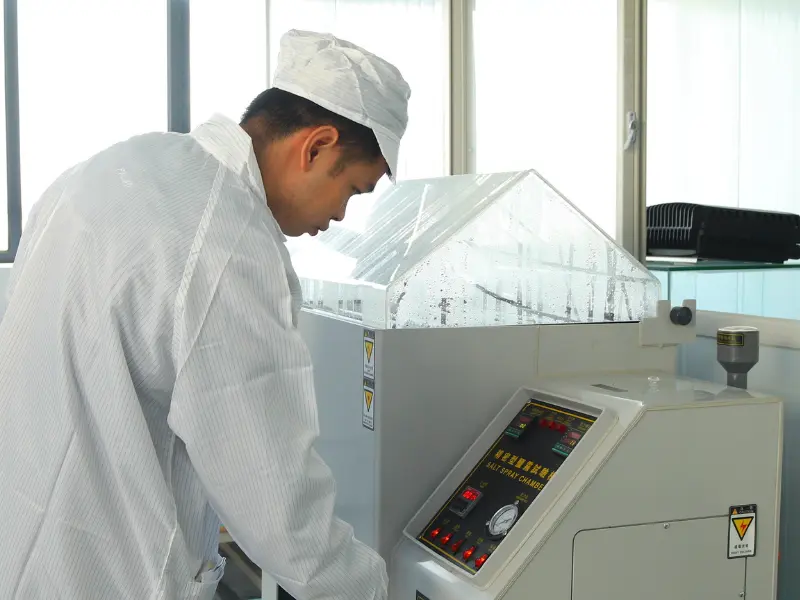

- Test di affidabilità ambientale
I requisiti di test e i limiti di accettazione dipendono dal modello dell'adattatore e dalle specifiche del cliente.

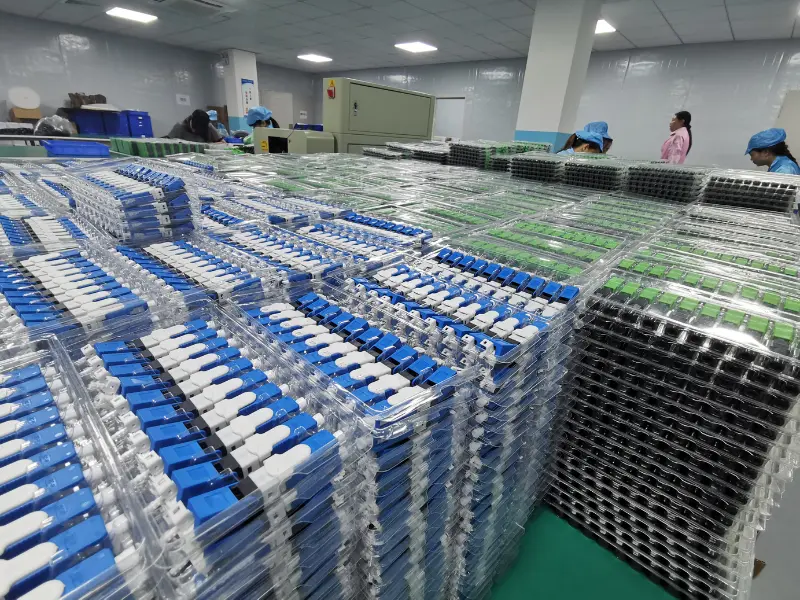

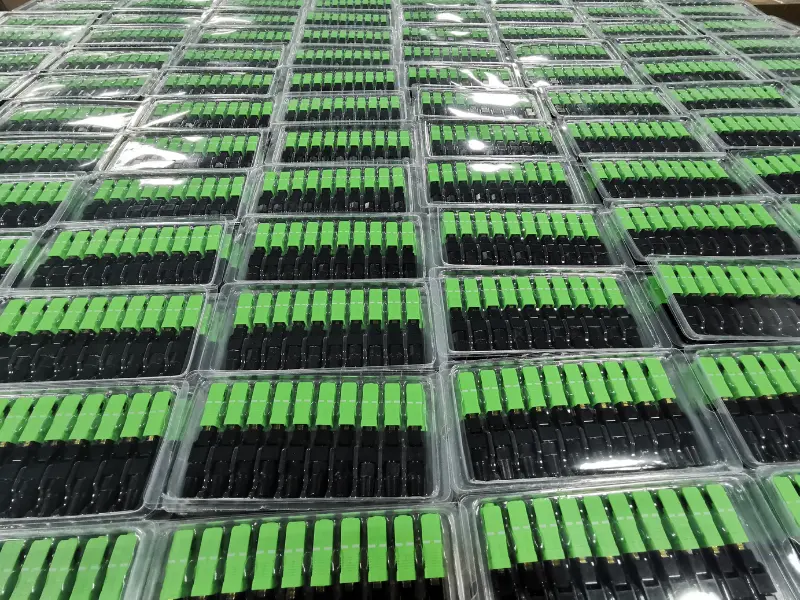

Pulizia, ispezione finale e imballaggio
Dopo l'assemblaggio e il collaudo, l'adattatore viene pulito per rimuovere polvere, particelle e residui di produzione.
L'ispezione finale conferma:
- Modello prodotto corretto
- Colore dell'alloggiamento e del cappuccio antipolvere
- Condizioni superficiali
- Pulizia interna
- Precisione di etichette e codici a barre
- Quantità di prodotto
- Metodo di imballaggio
- Contrassegni sul cartone
Gli adattatori qualificati vengono imballati in confezioni sfuse, singole o specifiche del cliente-prima della spedizione.
Gli adattatori in fibra ottica (noti anche come accoppiatori in fibra, adattatori in fibra) sono progettati per collegare insieme due cavi ottici. Hanno versioni con connettore a fibra singola (simplex), connettore a doppia fibra (duplex) o talvolta con quattro connettori a fibra (quadruplo). L'adattatore in fibra ottica può essere inserito in diversi tipi di connettori ottici su entrambe le estremità dell'adattatore in fibra ottica per realizzare la conversione tra diverse interfacce come FC, SC, ST, LC, MTRJ, MPO ed E2000 ed è ampiamente utilizzato negli strumenti ODF (frame di distribuzione in fibra ottica), fornendo prestazioni superiori, stabili e affidabili.
Tipi comuni di adattatori per fibra ottica
Adattatore SC
L'adattatore SC (Subscriber Connector) è un adattatore di forma quadrata-che utilizza un meccanismo push-pull per connessioni rapide e sicure. È ampiamente utilizzato nelle reti di comunicazione dati e telecomunicazioni.
Adattatore LCD
L'adattatore LC (Lucent Connector) è un connettore piccolo, ad alta-densità con un design push-pull. È comunemente utilizzato nei data center e nelle applicazioni di telecomunicazione dove l'ottimizzazione dello spazio è fondamentale.
Adattatore ST
L'adattatore ST (Straight Tip) è un connettore a baionetta-con un meccanismo twist-on/twist-off. Sebbene meno comune nelle installazioni moderne, era ampiamente utilizzato nelle reti più vecchie.
Adattatore MTP/MPO
Gli adattatori MTP (Multi-Fiber Termination Push-on) e MPO (Multi-Fiber Push-On) vengono utilizzati per applicazioni ad alta-densità. Sono spesso associati all'ottica parallela e sono comunemente utilizzati negli ambienti dei data center per connessioni ad alta-velocità.
Adattatore FC
L'adattatore FC (Ferrule Connector) è dotato di un meccanismo a vite-e viene spesso utilizzato nelle apparecchiature di test e in alcune reti in fibra ottica meno recenti. È meno comune nelle installazioni moderne.
Adattatore MT-RJ
L'adattatore MT-RJ (trasferimento meccanico-Registered Jack) è un connettore duplex con entrambe le fibre in un unico fattore di forma ridotto. È comunemente utilizzato nelle applicazioni di rete in cui lo spazio è un problema.
Applicazione dell'adattatore in fibra ottica
Rete locale o Internet
Viene utilizzato per installare reti locali costituite da cavi di connessione. Ad esempio, quando si tratta di reti Ethernet, i cavi di connessione collegano i dispositivi tramite un adattatore in fibra ottica o un pannello di connessione. Sul mercato ne sono disponibili molti tipi e hanno varie combinazioni e varietà.
Terminazione in fibra ottica
Viene utilizzato per terminare la fibra ottica e si trova comunemente nelle applicazioni di telecomunicazioni, LAN e CATV. Questi adattatori vengono solitamente utilizzati per collegare un'estremità della fibra ottica a un adattatore per la terminazione e un'altra estremità del tipo fibra alle sue estremità. Allo stesso modo, la terminazione può essere eseguita manualmente o automaticamente, a seconda delle esigenze e del dispositivo.
Rete
Viene utilizzato nell'installazione di sistemi di rete. Anche in questo caso i cavi di connessione vengono utilizzati per collegare i computer in una rete. L'adattatore per fibra ottica può essere utilizzato con un vassoio di giunzione per fibra ottica poiché li protegge da eventuali danni. Tuttavia, questi adattatori sono fissati all'estremità di ciascun cavo per garantire che funzioni correttamente ed efficacemente. Inoltre, quando si installano i cavi di rete, è consigliabile utilizzare strumenti come spelafili e piegatori. Con questi strumenti, tutti i cavi del sistema di rete vengono tagliati, spelati e collegati correttamente. Inoltre, è necessario assicurarsi che venga utilizzato un cavo schermato in rame-(RG6) poiché fornisce una migliore qualità del segnale e riduce al minimo le interferenze da altri dispositivi.
Sistema di sicurezza
Viene utilizzato in un sistema di sicurezza con un allarme. Questo adattatore viene collegato tra l'allarme e il ricevitore, consentendo a entrambi i dispositivi di comunicare tramite una connessione di rete wireless. Il sistema di sicurezza ha sempre bisogno di dati affidabili, quindi gli adattatori in fibra ottica sono i migliori per questo scopo.
Il grado ignifugo dell'adattatore
L'infiammabilità UL94 è lo standard di infiammabilità più utilizzato per i materiali plastici. Viene utilizzato per valutare la capacità estinguente del materiale dopo l'accensione. In base alla velocità di combustione, al tempo di combustione e alla capacità anti-gocciolamento, ci sono molti modi per giudicare la capacità estinguente. HB, V0, V1, V2 sono diversi gradi di ritardante di fiamma, poiché i loro gradi sono diversi, anche il metodo di prova della resistenza alla fiamma è diverso e anche lo standard di giudizio del test è diverso. I gradi dei ritardanti di fiamma vengono gradualmente aumentati da HB, V-2, V-1 a V-0.
Perdita di inserzione
Generalmente la perdita di inserzione deve essere inferiore a 0,2 dB. Se la perdita di inserzione è troppo elevata, influenzerà la trasmissione ottica.
Durabilità
L'adattatore del cavo in fibra ottica deve essere collegato e scollegato frequentemente durante l'uso, quindi la durata dell'adattatore dovrebbe essere elevata. Lo standard normale richiede che il numero di collegamenti e scollegamenti possa raggiungere più di 500 volte senza influire sulle prestazioni.
Temperatura di lavoro
-40 gradi ~75 gradi è il normale intervallo di temperatura di funzionamento dell'adattatore da FC a ST.
Il materiale del manicotto di allineamento dell'adattatore in fibra ottica
Il manicotto di allineamento è la parte più importante dell'adattatore in fibra ottica. Generalmente vengono utilizzati materiali metallici o ceramici. L'adattatore per fibra ottica in ceramica avrà un effetto relativamente buono. Poiché la struttura cristallina della ceramica è dura e non è facile da deformare, può ottenere un rapido allineamento e una connessione da estremità-a-faccia ad alta precisione.
Altri
Quando si sceglie un adattatore in fibra ottica, è possibile selezionare adattatori in fibra ottica stabili e di qualità relativamente alta- grazie agli importanti fattori sopra indicati. Naturalmente è necessario considerare anche altri fattori che influiscono sulla qualità, come la resistenza alla trazione e gli standard di conformità. Gli adattatori in fibra ottica sono ampiamente utilizzati nelle sale di comunicazione, fibra FTTH a casa, rete locale, sistema di comunicazione in fibra ottica, apparecchiature di trasmissione per connessione in fibra ottica, prontezza al combattimento per la difesa nazionale, ecc. Sebbene l'adattatore in fibra ottica sia piccolo, la sua qualità influisce direttamente sull'intero collegamento in fibra ottica. Pertanto, la scelta dell'adattatore in fibra ottica dovrebbe essere rigorosa e completa.
Suggerimenti per gli adattatori per fibra ottica
Passaggio 1:Ispezionare il connettore, il componente o la paratia della fibra ottica con un fibroscopio.
Passaggio 2:Se il connettore è sporco, pulirlo con la tecnica del lavaggio a secco.
Lavaggio a secco:Utilizzando un detergente per cassette a bobina- con una pressione media, pulire l'estremità del connettore contro un panno asciutto (passare un solo passaggio per esposizione) in una direzione. Per i connettori lucidati a contatto fisico angolato (APC), assicurarsi che l'intera superficie dell'estremità combaci con il panno per la pulizia. Il lavaggio a secco generalmente rimuove la contaminazione trasportata dall'aria e dovrebbe essere tentato per primo. Ispezionare l'estremità del connettore per individuare eventuali contaminazioni dopo la pulizia.
Passaggio 3:Ispezionare il connettore.
Passaggio 4:Se il connettore è ancora sporco, ripetere la tecnica di lavaggio a secco.
Passaggio 5:Ispezionare il connettore.
Passaggio 6:Se il connettore è ancora sporco, pulirlo con una tecnica di pulizia a umido seguita immediatamente da un lavaggio a secco per garantire che non rimangano residui sulla superficie terminale.
Pulizia con acqua: inumidire leggermente una porzione di una salvietta priva di pelucchi con una soluzione detergente per fibre ottiche (o alcol isopropilico > 91%) e applicare una pressione media, strofinare prima l'estremità contro l'area bagnata e poi su un'area asciutta per pulire eventuali residui dall'estremità. Per i connettori lucidati APC, assicurarsi che l'intera superficie dell'estremità combaci con le salviette detergenti. La pulizia a umido è più aggressiva della pulizia a secco e rimuove la contaminazione trasportata dall'aria, nonché i residui e le pellicole oleose leggere.
Passaggio 7:Ispezionare nuovamente il connettore.
Passaggio 8:Se ancora non è possibile rimuovere la contaminazione, ripetere la procedura di pulizia fino a quando la superficie finale non sarà pulita.
Nota:Non utilizzare mai alcol o prodotti per la pulizia a umido senza assicurarsi che non lascino residui sulla superficie finale. Oppure causerà danni all'apparecchiatura.
Guida definitiva alle domande frequenti sugli adattatori per fibra ottica
D: Cos'è l'adattatore di rete in fibra ottica?
D: Cosa significa adattatore in fibra ottica?
D: Come pulire un adattatore in fibra ottica?
D: Come utilizzare un adattatore in fibra nuda?
D: Cos'è un adattatore bare fibre?
D: Gli adattatori per fibra ottica sono uguali agli accoppiatori per fibra ottica?
D: Quali sono i tipi di adattatori per fibra ottica?
D: Quali sono i componenti chiave degli adattatori per fibra ottica?
D: Quali sono i vantaggi derivanti dall'utilizzo degli adattatori in fibra ottica?
D: Come effettuare la manutenzione degli adattatori in fibra ottica?
D: Come selezionare gli adattatori per fibra ottica?
D: Come pulire i connettori in fibra ottica?
D: Qual è lo scopo di un adattatore in fibra ottica?
D: Cos'è un adattatore in fibra ottica LC?
D: Qual è la differenza tra gli adattatori monomodali e multimodali?
D: Qual è la differenza tra un adattatore maschio e uno femmina?
D: Cos'è un adattatore in fibra ottica attenuata?
D: Cos'è un adattatore in fibra ottica-a connessione rapida?
D: Qual è la perdita di inserzione di un adattatore in fibra ottica?
D: Gli adattatori in fibra ottica durano a lungo?
Essendo uno dei principali produttori e fornitori di adattatori in fibra ottica in Cina, vi diamo un cordiale benvenuto nell'acquisto di adattatori in fibra ottica in stock qui dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzo basso. Per il listino prezzi e il campione gratuito, contattaci ora.
