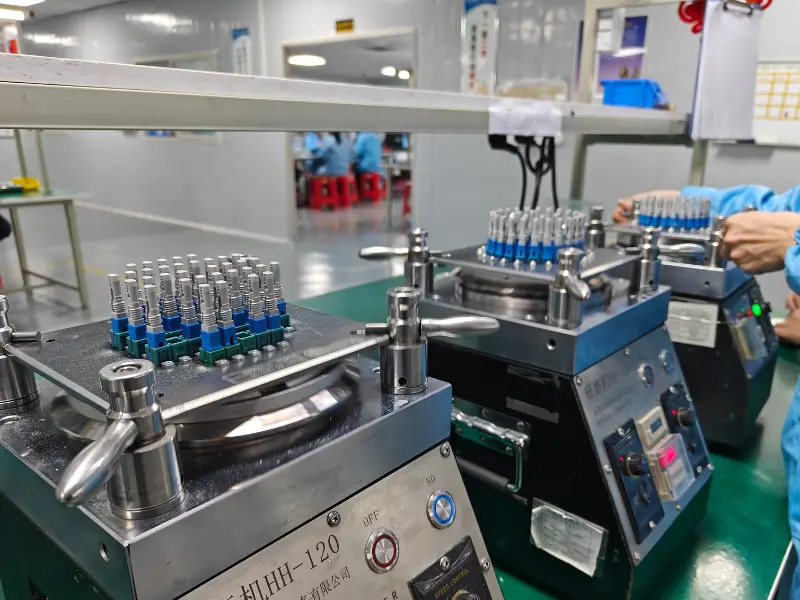

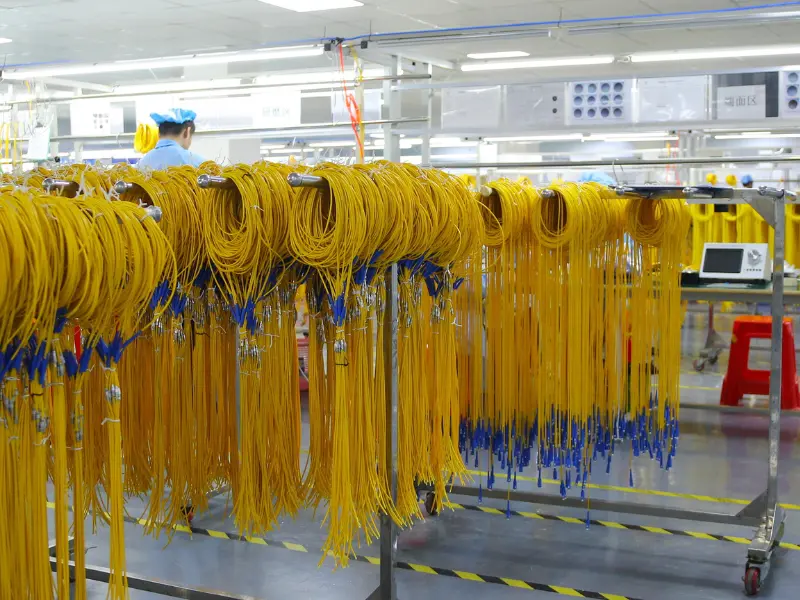

Connettore in fibra ottica

Connettori Lucenti (LC)

I connettori LC hanno alcune delle ghiere più piccole, che misurano 1 1/4 mm, ovvero circa la metà delle dimensioni di un connettore ST. Le loro dimensioni ridotte li collocano nella categoria delle terminazioni con fattore di forma ridotto. Questi connettori funzionano bene per ricetrasmettitori multimodali e cavi monomodali-.

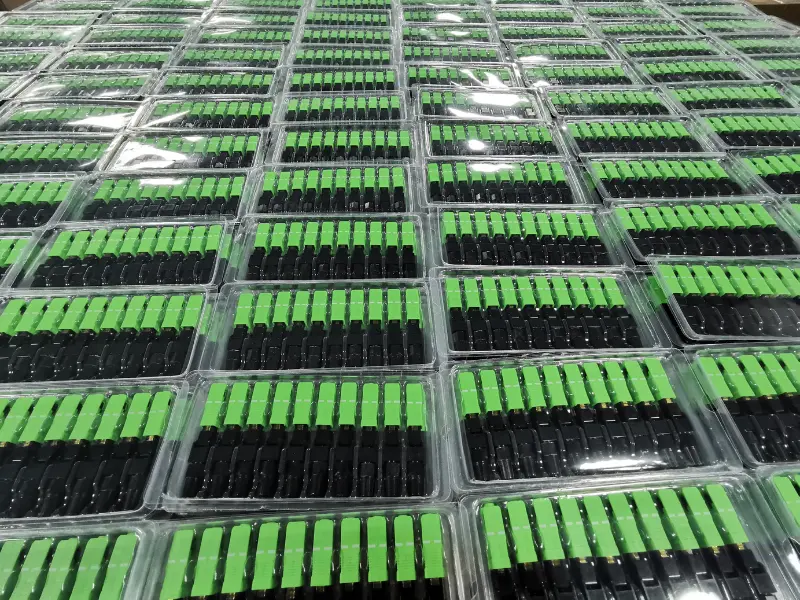

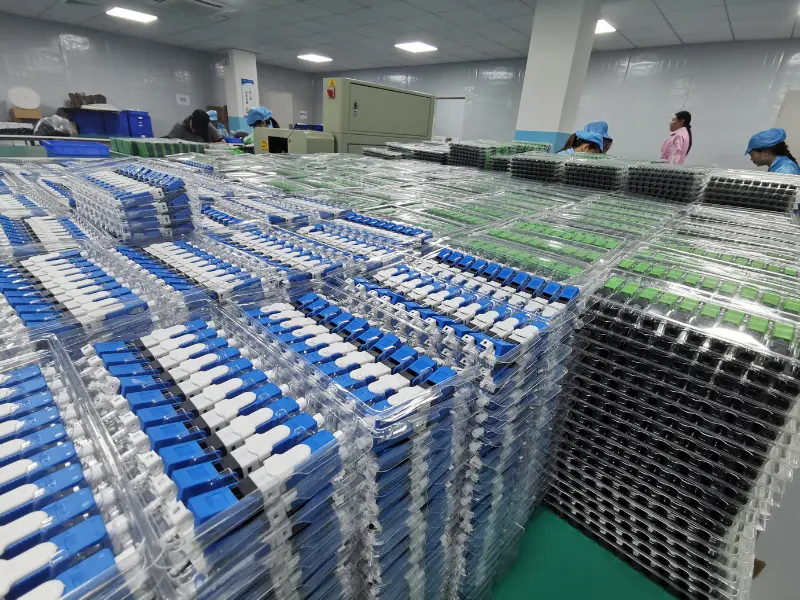

Connettori standard (SC)

I connettori SC sono dotati di una ghiera da 2 1/2 mm che scatta in posizione con precisione. Utilizzando un movimento di spinta e trazione si fissa il connettore. Questi tipi di terminazioni hanno elevati livelli di prestazioni che, insieme al calo dei prezzi dalla loro introduzione, hanno contribuito alla loro vasta popolarità in molteplici applicazioni. In effetti, molte applicazioni che in passato utilizzavano connettori ST ora utilizzano invece connettori SC, poiché SC è stato inventato per soppiantare ST sia nelle telecomunicazioni che nelle comunicazioni di dati.

Connettori ST

I connettori ST sono tra i più antichi tipi di connettori per cavi in ​​fibra. Fino al 2005, questo marchio di connettori proprietario AT&T era considerato una delle terminazioni in fibra più popolari. Sebbene le soluzioni che risolvono alcuni problemi presenti nei connettori ST abbiano sostituito questi connettori, rimangono ancora popolari. Oggi, il loro costo è basso a causa della loro età, il che li rende una scelta per progetti-attenti al budget. Il design dei connettori ST è una ghiera da 2 1/2 mm dotata di connessione a baionetta-tra le fibre tramite un adattatore. Queste ghiere utilizzano un design con caricamento a molla-che può rendere difficile l'installazione a meno che le parti non abbiano un posizionamento preciso, anche se uno slot con chiave aiuta ad allineare le ghiere per la connessione.

Connettori con nucleo a ghiera (FC).

I connettori FC sono tra i più popolari da utilizzare con le connessioni in modalità singola-prima dell'introduzione dei connettori LC e SC. Utilizzano una ghiera con chiave-avvitata. Tuttavia, il processo di avvitamento della ghiera richiede tempo e sforzi aggiuntivi rispetto ai connettori SC a scatto-. Il design a vite- impedisce interruzioni della connessione, anche quando qualcuno tira il cavo o il sistema ha applicazioni in aree con molto movimento. Il video su fibra è un utilizzo per questi tipi di connettori grazie al flusso costante di dati attraverso il cavo e alla sicurezza del connettore. Come i connettori ST e SC, le terminazioni FC utilizzano una ghiera 2 1/2 mm. Con un adattatore ibrido chiunque può creare un ponte tra questi tipi di connettori.

Connettori ottici multi-posizione (MPO).

MTP è il marchio commerciale dei connettori MPO. I connettori MTP e MPO sono uguali, tranne per il fatto che il marchio MTP ha un uso specifico per applicazioni ad alte-prestazioni, mentre MPO funziona su situazioni più meccaniche. Questi due connettori solitamente collegano cavi a nastro con più fibre. Questi connettori hanno da due a sei file di 12 o 16 fibre. I connettori MPO con 12 fibre per fila possono avere da due a sei file, di cui due è il numero più comune. I connettori che hanno 16 fibre per fila non hanno più di due file. Le connessioni tra puntali utilizzano perni e fori per accoppiare le estremità della fibra con un altro cavo o un dispositivo elettronico. Molto spesso, questo tipo di connettore trova applicazioni in collegamenti ad alta-velocità che utilizzano multimodalità o per raggruppamenti di cavi pre-terminati.

MT-Connettori RJ

Oggi i connettori MT-RJ non sono più in uso. Tuttavia, alcuni sistemi potrebbero ancora richiedere questi connettori per le riparazioni. MT-RJ funziona solo con cavi multimodali con fibre duplex. Entrambe le fibre entrano nella ghiera che si collega alla sua metà accoppiata con perni e fori, simili alle terminazioni MPO. Esistono anche alcune varianti di presa-e-jack su questo tipo di connettore.

Pulisci i tuoi connettori

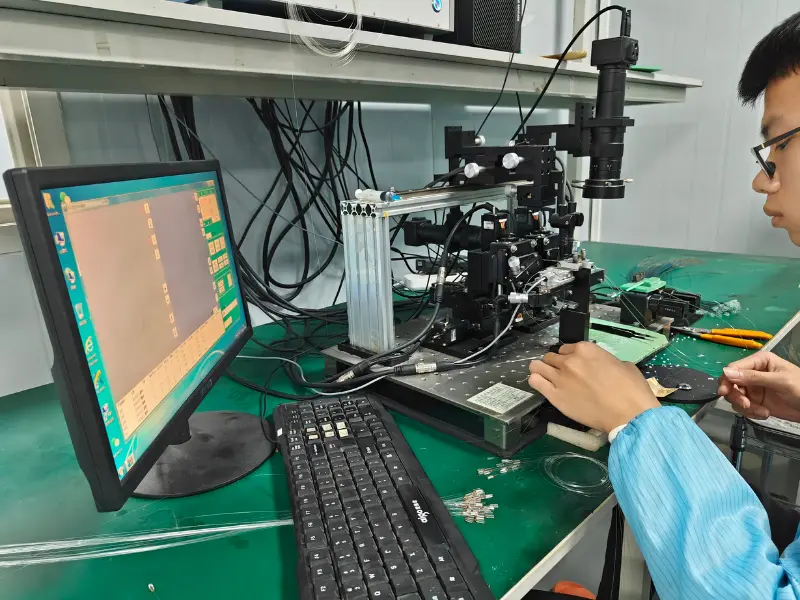

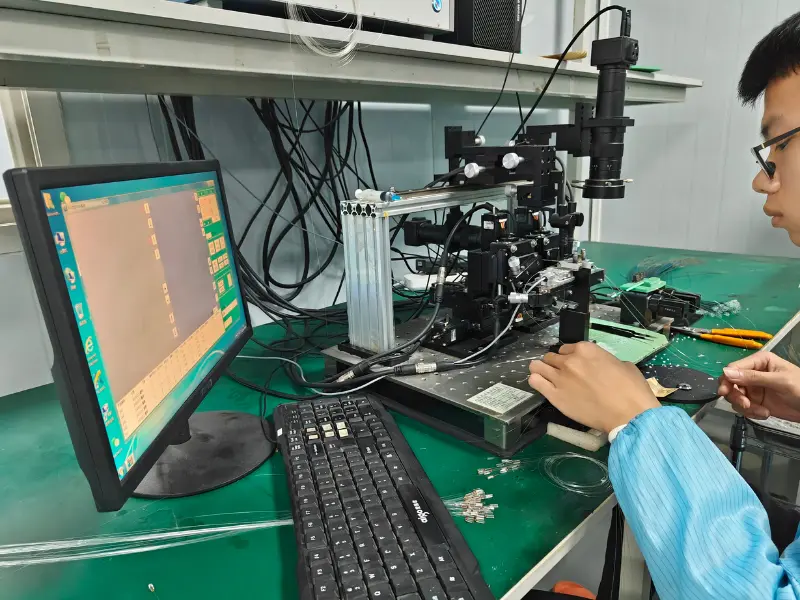

Uno dei passaggi più importanti per la manutenzione dei cavi e dei connettori in fibra è pulirli regolarmente e accuratamente. Sporco, polvere, olio e altri contaminanti possono influire sulla qualità e sulle prestazioni dei segnali ottici, causare attenuazione, riflessione e interferenze e persino danneggiare il nucleo della fibra o la parte terminale-del connettore. Per pulire i connettori, dovresti utilizzare una salvietta-priva di pelucchi, una cassetta di pulizia o una bomboletta di aria compressa, a seconda del tipo e delle dimensioni del connettore. Dovresti anche ispezionare i connettori prima e dopo la pulizia con un microscopio o una sonda video per assicurarti che siano privi di detriti e graffi.
Conserva i cavi correttamente
Un altro fattore chiave per la manutenzione dei cavi e dei connettori in fibra è conservarli correttamente quando non sono in uso o durante il trasporto. Dovresti evitare di esporre i cavi a temperature estreme, umidità, luce solare, sostanze chimiche o stress meccanici, poiché questi possono degradare il materiale della fibra, causare crepe o rompere il cavo. Dovresti anche avvolgere i cavi con attenzione e senza stringere, seguendo il raggio di curvatura consigliato ed evitando attorcigliamenti, torsioni o nodi. Dovresti etichettare i cavi in ​​modo chiaro e utilizzare cappucci, borse o custodie protettive per evitare polvere e danni ai connettori.
Metti alla prova i tuoi cavi regolarmente

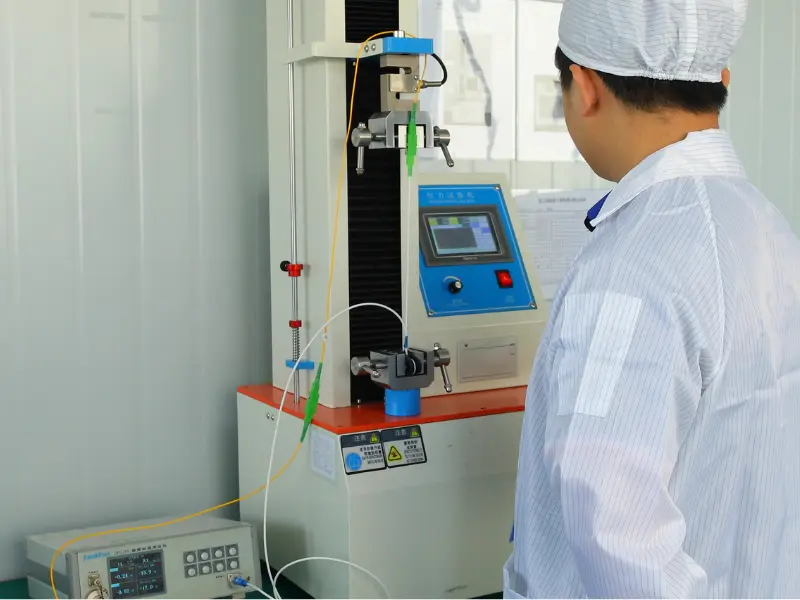

Per garantire che i cavi e i connettori in fibra funzionino bene e forniscano le prestazioni previste, è necessario testarli regolarmente con gli strumenti e i metodi appropriati. Dovresti misurare la potenza ottica, l'attenuazione e la perdita dei cavi con un misuratore di potenza, una sorgente luminosa o un riflettometro ottico nel dominio del tempo-(OTDR). Dovresti anche controllare la qualità e l'integrità dei tuoi segnali ottici con un analizzatore di spettro ottico (OSA) o un analizzatore di modulazione ottica (OMA). Dovresti confrontare i risultati dei test con le specifiche e gli standard del tuo sistema e identificare eventuali problemi o anomalie.
Ripara o sostituisci i cavi se necessario
A volte, nonostante i tuoi migliori sforzi, i cavi e i connettori in fibra potrebbero subire danni, usura o guasti che non possono essere risolti mediante pulizia o test. In tal caso, dovresti riparare o sostituire i cavi il prima possibile per evitare ulteriori problemi o tempi di inattività. È necessario utilizzare una giuntatrice a fusione o una giunzione meccanica per unire le fibre rotte o tagliate, seguendo le istruzioni e le precauzioni di sicurezza del produttore. Dovresti inoltre utilizzare connettori, adattatori e cavi di connessione compatibili e di alta-qualità per collegare o sostituire i cavi ed evitare di mischiare diversi tipi o gradi di fibra.
Forma il tuo personale e segui le migliori pratiche
Infine, uno dei modi più efficaci per mantenere i cavi e i connettori in fibra è formare il personale e seguire le migliori pratiche per la gestione, l'installazione e il funzionamento del sistema in fibra. Dovresti istruire il tuo personale sulle nozioni di base della fibra ottica, sui tipi e sulle caratteristiche dei cavi e dei connettori in fibra, sui potenziali pericoli e rischi legati al lavoro con la fibra e sulle procedure e tecniche adeguate per pulire, conservare, testare, riparare e sostituire i componenti della fibra. È inoltre necessario seguire gli standard e le linee guida del settore per l'installazione, la terminazione e la certificazione della fibra e documentare le attività e i registri di manutenzione.
