Evolux Fiber: il tuo produttore professionale di splitter PLC per fibra ottica!
Shenzhen Evolux Fiber Co., Ltd è un fornitore leader di soluzioni in fibra ottica-all'avanguardia, specializzato nella ricerca, sviluppo, produzione e distribuzione di prodotti in fibra ottica di alta-qualità. Fondati nel 2013 e con sede a Shen Zhen, in Cina, siamo emersi come un nome di fiducia nel campo della fibra ottica. Con una forte attenzione all'innovazione e all'affidabilità, ci impegniamo a soddisfare le richieste in evoluzione del settore globale delle telecomunicazioni.
I nostri vantaggi
Portafoglio di prodotti diversificato
Forniamo una gamma completa di prodotti in fibra ottica, dalle fibre ottiche mono-modali e multi-modali alle fibre ottiche speciali per applicazioni specifiche, inclusi cavi in fibra ottica, connettori, ricetrasmettitori, adattatori e relativi accessori per soddisfare le diverse esigenze dei nostri clienti.
Eccellente supporto clienti
Abbiamo riunito un team di esperti pronti a supportare i nostri clienti. Assistono i clienti nella scelta della giusta soluzione in fibra ottica e guidano il processo di implementazione, consentendo ai clienti di usufruire di una consulenza pre-vendita completa, del supporto post-vendita e dell'assistenza tecnica.

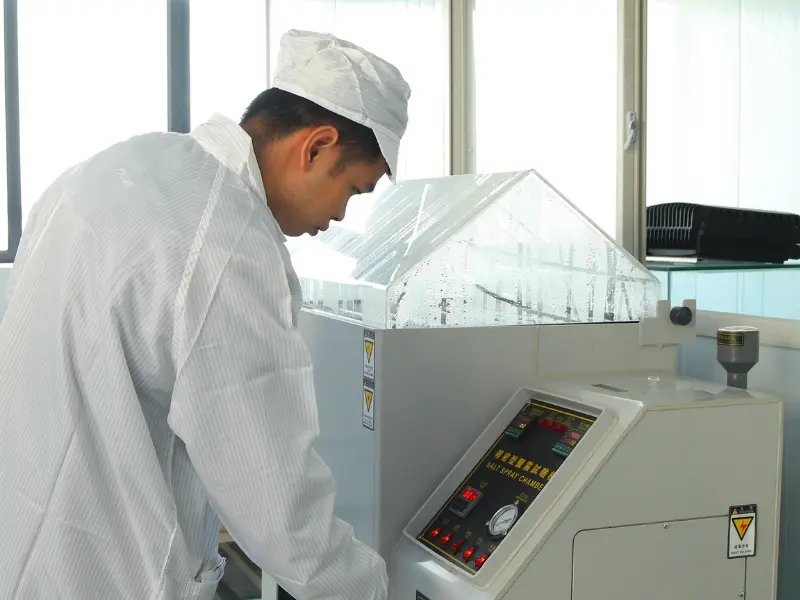

Strutture avanzate di ricerca e sviluppo
Strutture di ricerca e sviluppo, attrezzature e laboratori specializzati all'avanguardia-of--forniscono un ambiente ideale per condurre ricerche, sperimentazioni e test all'avanguardia su materiali, progettazione e produzione in fibra ottica.
Servizi di personalizzazione professionale
Offriamo opzioni di personalizzazione che consentono ai clienti di adattare i prodotti in fibra ottica alle loro esigenze specifiche. Il diametro della fibra, il materiale di rivestimento o il tipo di connettore possono essere personalizzati in modo flessibile.
Product Categories
Latest Products
Uno splitter PLC in fibra ottica non viene selezionato solo in base al rapporto di split. Anche le dimensioni del contenitore, l'interfaccia del connettore, il diametro della fibra, la lunghezza del cavo e il metodo di installazione devono corrispondere all'architettura di rete e al design dell'involucro.
EVOLUX Fiber fornisce soluzioni splitter PLC per operatori di telecomunicazioni, appaltatori di reti in fibra, fornitori di soluzioni ODN, produttori di apparecchiature, distributori e marchi di marchi privati.
Che tu stia acquistando modelli standard per la distribuzione o preparando un'implementazione FTTH specifica-per un progetto, il nostro team può aiutarti a esaminare la configurazione richiesta prima del preventivo e della produzione.
01
Progetto-Configurazione corrispondente
Scegli il rapporto di suddivisione, il pacchetto, il connettore, la struttura della fibra e la lunghezza del cavo in base alla topologia di rete, all'involucro di installazione e al budget ottico.
02
Prestazioni ottiche verificabili
Conferma i parametri chiave come la perdita di inserzione, l'uniformità della perdita, la perdita di ritorno, la perdita dipendente dalla polarizzazione e la direttività in base ai requisiti di accettazione.
03
Personalizzazione flessibile
Configura le interfacce dei connettori, i diametri dei cavi, le lunghezze di ingresso e uscita, le etichette dei prodotti, i numeri di parte del cliente e l'imballaggio.
04
Appalti ripetuti e coerenti
È possibile registrare le configurazioni approvate per campioni, ordini all'ingrosso e acquisti ripetuti, contribuendo a ridurre le differenze nelle specifiche tra i diversi lotti di produzione.
Personalizza il tuo splitter PLC in fibra ottica
Gli splitter PLC standard coprono la maggior parte delle applicazioni FTTH, GPON e PON, ma progetti diversi possono richiedere rapporti di suddivisione, dimensioni del pacchetto, interfacce dei connettori, strutture dei cavi e metodi di identificazione specifici.
EVOLUX Fiber fornisce la personalizzazione dello splitter PLC basata su progetto- in base alla distinta base, al disegno, al campione o alle specifiche tecniche.
Rapporto di suddivisione e configurazione delle porte
Scegli la configurazione di input e output in base all'architettura di rete e al numero richiesto di porte di distribuzione.
Le opzioni disponibili possono includere:
- Configurazioni da 1×2 a 1×64
- Configurazioni 2×N
- Design a-ingresso singolo o doppio-ingresso
- Distribuzione bilanciata della potenza ottica
- Accordi portuali specifici del progetto-
- Configurazioni speciali soggette a valutazione tecnica
Tipo di pacchetto
Selezionare il pacchetto in base allo spazio di installazione, ai requisiti di protezione e al metodo di gestione della fibra.
Le opzioni disponibili includono:
- Fibra nuda
- Tubo senza blocco o mini
- Modulo ABS
- Cassetta LGX
- Custodia per montaggio su rack-
- Costruzione di moduli personalizzati
Tipo di connettore e lucidatura
Configura le interfacce di input e output per adattarle ai tuoi adattatori, apparecchiature e connessioni di rete esistenti.
Le opzioni disponibili possono includere:
- SC/APC
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
- Fibre non terminate
- Diversi connettori sui lati di ingresso e di uscita
Costruzione di fibre e cavi
Scegli il tipo di fibra, il diametro del buffer e la struttura del cavo in base allo spazio di instradamento, ai requisiti di piegatura e alle esigenze di protezione meccanica.
Le opzioni disponibili possono includere:
- Fibra nuda da 250 μm
- Fibra tamponata da 900 μm
- Cavo da 2,0 mm
- Cavo da 3,0 mm
- G.657A1 piega-fibra insensibile
- G.657A2 piega-fibra insensibile
- Fibra monomodale-G.652D
- Diversi diametri dei cavi in ingresso e in uscita
Lunghezza del cavo e identificazione della porta
Specificare le lunghezze dei cavi di ingresso e uscita in base alle dimensioni dell'armadio e al layout del percorso della fibra.
Le opzioni di identificazione possono includere:
- Lunghezze di input e output personalizzate
- Fibre in uscita numerate
- Fibre-codificate per colore
- Etichette dei porti
- Tag di ingresso e di uscita
- Numeri di serie
- Informazioni sul lotto
- Numeri di parte del cliente
Etichettatura e imballaggio OEM
Personalizza l'identificazione e l'imballaggio del prodotto per la distribuzione, la fornitura di progetti o i programmi di-etichetta privata.
Le opzioni disponibili possono includere:
- Etichette di prodotto neutre
- Marchio del cliente
- Numeri di modello personalizzati
- Numeri di parte del cliente
- Etichette con codici a barre
- Confezione individuale
- Imballaggio sfuso
- Grafica dell'imballaggio del cliente
- Segni di cartone personalizzati
- Liste di imballaggio-specifiche del progetto
Un connettore per fibra ottica è un dispositivo utilizzato per collegare le fibre ottiche, facilitando la trasmissione efficiente dei segnali luminosi. Un connettore in fibra ottica consente una connessione e disconnessione più rapida rispetto alla giunzione. Sono disponibili in vari tipi come SC, LC, ST e MTP, ciascuno progettato per applicazioni specifiche.
Lo splitter in fibra ottica PLC può essere classificato in base al chip splitter PLC utilizzato, il che significa che ci sono splitter PLC 1xN e 2xN, come splitter 1x4, splitter 1x8, splitter 1x16, splitter 2x32, splitter PLC 2x64, ecc. Gli utenti possono scegliere diversi numeri di input e output a seconda delle condizioni dell'abbonato o della lunghezza del cavo. Inoltre, gli splitter PLC possono anche essere classificati in base a diversi pacchetti per soddisfare le esigenze dei clienti in vari scenari, incluso lo splitter PLC di piccole dimensioni che deve essere utilizzato nelle morsettiere e lo splitter PLC di grandi dimensioni montato su rack che può essere installato nei rack. Esistono cinque tipi di splitter PLC sul mercato: splitter per fibra ottica nuda, splitter per fibra senza blocchi, splitter ABS, splitter LGX e splitter per montaggio su rack.
Splitter ottico in fibra nuda
Lo splitter in fibra nuda non ha connettori alle estremità della fibra nuda, quindi richiede un set completo di protezione nella custodia e sul dispositivo. Grazie alle sue dimensioni compatte, può essere facilmente collocato in scatole di giunzione formali e scatole di giunzione. Lo splitter in fibra nuda riduce al minimo l'occupazione di spazio e allo stesso tempo riduce i costi di installazione. È comunemente utilizzato per FTTH, PON, LAN, CATV, apparecchiature di test e altre applicazioni.
Splitter in fibra senza blocchi
Sebbene lo splitter PLC senza blocchi abbia un aspetto simile allo splitter in fibra nuda. Tuttavia, può fornire una protezione più forte della fibra perché ha un pacchetto di tubi in acciaio inossidabile più compatto. Lo splitter PLC senza blocchi non richiede la fusione della fibra ottica durante l'installazione e viene utilizzato principalmente per diversi collegamenti sopra scatole di distribuzione o armadi di rete.

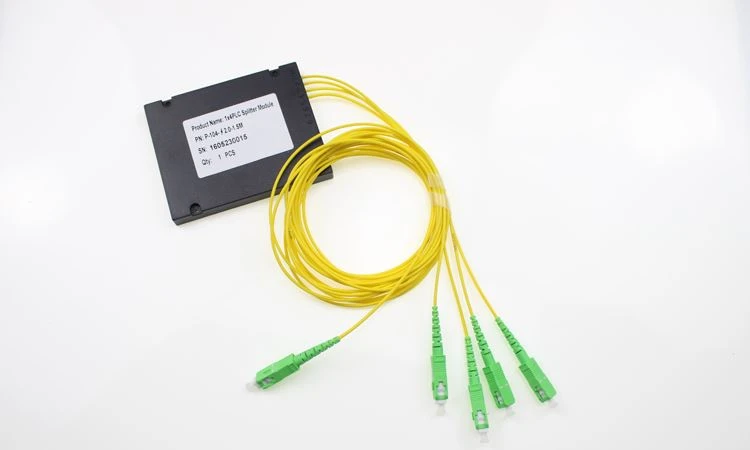

Splitter in fibra del modulo ABS
Lo splitter in ABS ha una custodia in plastica ABS, che offre una buona protezione per componenti ottici e cavi interni. Lo splitter in ABS è semplice e compatto, adattabile a diversi ambienti ed esigenze di installazione. È ampiamente utilizzato con scatole di distribuzione in fibra esterna per reti PON, FTTH, FTTX, GOPN.
Splitter per fibra a cassetta LGX
Lo splitter PLC LGX è dotato di una robusta scatola metallica. Può essere utilizzato da solo o facilmente installato in un pannello patch in fibra ottica standard o in uno chassis in fibra ottica senza necessità di giunzioni di archivio o di personale qualificato durante l'implementazione. La custodia standard in scatola di metallo LGX fornisce un approccio plug-and-play all'integrazione nella rete, che elimina i rischi durante l'installazione.
Splitter per montaggio su rack-
1U e 2U sono due dimensioni disponibili per il montaggio su rack per gli splitter sul mercato, mentre gli splitter per montaggio su rack-1U sono più comunemente utilizzati. Lo splitter PLC è installato nell'unità rack, che offre eccellenti prestazioni ottiche e una comoda installazione di rete. Lo splitter per montaggio su rack-è ampiamente utilizzato in EPON, GPON, FTTX, FTTH, ecc. e fornisce una soluzione ideale per un ambiente di cablaggio ad alta-densità.
Vantaggi dello splitter PLC in fibra ottica
Costo-Efficacia
Gli splitter per fibra ottica eliminano la necessità di più fibre consentendo la divisione di una singola fibra in più percorsi. Ciò riduce significativamente i costi di implementazione e manutenzione della rete, poiché sono necessarie meno fibre per servire più abbonati o dispositivi.
Flessibilità e scalabilità
Gli splitter forniscono flessibilità e scalabilità ai progetti di rete. Possono essere facilmente aggiunti o rimossi in base ai requisiti di rete, consentendo un'espansione o una riconfigurazione della rete senza interruzioni. Questa flessibilità consente agli amministratori di rete di adattarsi alle mutevoli esigenze senza grandi modifiche all'infrastruttura.
Perdita di segnale minima
Gli splitter in fibra ottica di alta-qualità presentano una bassa perdita di inserzione e perdita di ritorno, garantendo una distribuzione efficiente del segnale. La minima perdita di segnale consente una trasmissione affidabile su lunghe distanze senza compromettere la qualità del segnale. Ciò è particolarmente importante per le applicazioni che richiedono velocità dati elevate e bassa latenza.
Applicazione dello splitter PLC in fibra ottica
Centro dati
Gli splitter in fibra PLC vengono spesso utilizzati nelle reti di data center per distribuire dati veloci a numerosi server e dispositivi di archiviazione. Ciò consente ai data center di gestire in modo efficiente elevati volumi di traffico dati, con conseguente trasferimento dati rapido e senza interruzioni.
Reti di accesso ottico
Gli splitter in fibra PLC vengono spesso utilizzati nelle reti ad accesso ottico per fornire connettività Internet ad alta-velocità a numerosi client. Forniscono agli utenti finali connettività affidabile e ad alta-velocità e sono perfetti per applicazioni FTTH (Fiber to the Home) e FTTB (Fiber to the Building). Splitter PLC nelle reti PON.
Reti ottiche passive (PON)
Gli splitter PLC sono un componente cruciale delle reti ottiche passive (PON), ovvero reti ottiche che collegano numerosi consumatori a un'unica fibra ottica. Ogni cliente ha una connessione dedicata unica grazie alla separazione del segnale ottico in vari percorsi tramite lo splitter PLC.
Attrezzature mediche
Per distribuire i segnali ottici provenienti da varie telecamere su un unico monitor, gli splitter in fibra PLC vengono utilizzati anche nelle apparecchiature mediche come gli endoscopi. Per questo motivo, gli esperti medici possono visualizzare le foto da diverse prospettive e comprendere meglio la struttura interna del corpo del paziente.
Indicatori tecnici comuni degli splitter PLC in fibra ottica
Perdita di inserzione
La perdita di inserzione dello splitter si riferisce al numero di dB per uscita rispetto alla perdita di luce in ingresso.
Perdite aggiuntive
Le perdite aggiuntive sono definite come la somma della potenza ottica per tutte le porte di uscita e il numero di dB relativi alla perdita di potenza ottica nell'ingresso.
Rapporto spettrofotico
Il rapporto spettrofotometrico è definito come il rapporto di potenza in uscita di ciascuna porta di uscita dello splitter ottico e, nell'applicazione del sistema, il rapporto spettrofotometrico si basa effettivamente sulla quantità di potenza ottica richiesta dal nodo ottico del sistema effettivo per determinare il rapporto spettrofotico appropriato (ad eccezione della distribuzione media) e il rapporto spettrofotico dello spettrofotometro è correlato alla lunghezza d'onda della luce trasmessa.
Grado di isolamento
L'isolamento si riferisce alla capacità di un percorso ottico di un divisore di luce di isolare i segnali luminosi in altri percorsi luminosi.
Componenti dello splitter PLC in fibra ottica
Porte di ingresso e uscita
Le porte di ingresso sono i punti in cui il segnale ottico in entrata entra nello splitter, in genere attraverso un singolo cavo in fibra ottica. Il numero di porte di ingresso dipende dal tipo e dalla configurazione dello splitter. Le porte di uscita sono i punti in cui i segnali ottici divisi escono dallo splitter e sono collegati ai destinatari o ad altri dispositivi di rete. Il numero di porte di uscita può variare e determina il numero di percorsi in cui viene suddiviso il segnale.
Accoppiatori e divisori
Accoppiatori e divisori svolgono un ruolo fondamentale nella suddivisione del segnale ottico. Sono progettati per dividere il segnale in ingresso in più percorsi di uscita. Gli accoppiatori sono responsabili della distribuzione uniforme del segnale tra le porte di uscita, garantendo che ciascun percorso riceva una parte della potenza del segnale. I divisori, invece, separano il segnale in percorsi distinti, consentendo la trasmissione simultanea a più destinatari.
Array di fibre e guide d'onda
Gli array di fibre sono array di singole fibre allineate e fuse insieme per formare la regione di divisione all'interno dello splitter. Forniscono la struttura fisica per la suddivisione del segnale ottico. Le guide d'onda, invece, sono strutture che guidano e dirigono il segnale ottico all'interno dello splitter. Nel caso degli splitter Planar Lightwave Circuit (PLC), le guide d'onda sono incise su un substrato di silice o silicio, consentendo un controllo e una distribuzione precisi del segnale ottico.
Involucri protettivi
Gli splitter in fibra ottica sono alloggiati in involucri protettivi per proteggere i componenti delicati da fattori ambientali esterni. Questi involucri sono generalmente realizzati con materiali durevoli, come metallo o plastica, e forniscono protezione meccanica, oltre a mantenere l'allineamento e la stabilità dei componenti interni. Gli involucri protettivi aiutano anche nella gestione delle connessioni in fibra, garantendo un funzionamento affidabile e sicuro.
In tutto, ci sono cinque passaggi per produrre uno splitter in fibra ottica. Ogni fase richiede un controllo e una gestione rigorosi di vari parametri come l'ambiente, la temperatura e la precisione dettagliata dell'assemblaggio e delle attrezzature.
Preparazione dei componenti
Generalmente sono necessari tre componenti. Il chip del circuito PLC è incorporato su un pezzo di wafer di vetro e ciascuna estremità del wafer di vetro è lucidata per garantire una superficie piana altamente precisa e un'elevata purezza. Le scanalature a V- vengono quindi molate su un substrato di vetro. Una fibra singola o una fibra a nastro multiplo viene assemblata sul substrato di vetro. Questo assieme viene poi lucidato.
Allineamento
Dopo la preparazione dei tre componenti, questi vengono posizionati su un palco di allineamento. L'array di fibre di ingresso e uscita è posizionato su un palco goniometro per allinearsi con il chip PLC. L'allineamento fisico tra gli array di fibre e il chip viene monitorato attraverso un livello di potenza continuo in uscita dall'array di fibre.
Cura
L'insieme viene quindi posto in una camera UV (ultravioletta) dove sarà completamente polimerizzato a temperatura controllata.
Confezione
Lo splitter nudo è allineato e assemblato in un alloggiamento metallico in cui sono posizionati i cappucci in fibra su entrambe le estremità del gruppo. E quindi è necessario un test del ciclo termico per garantire le condizioni del prodotto finale.

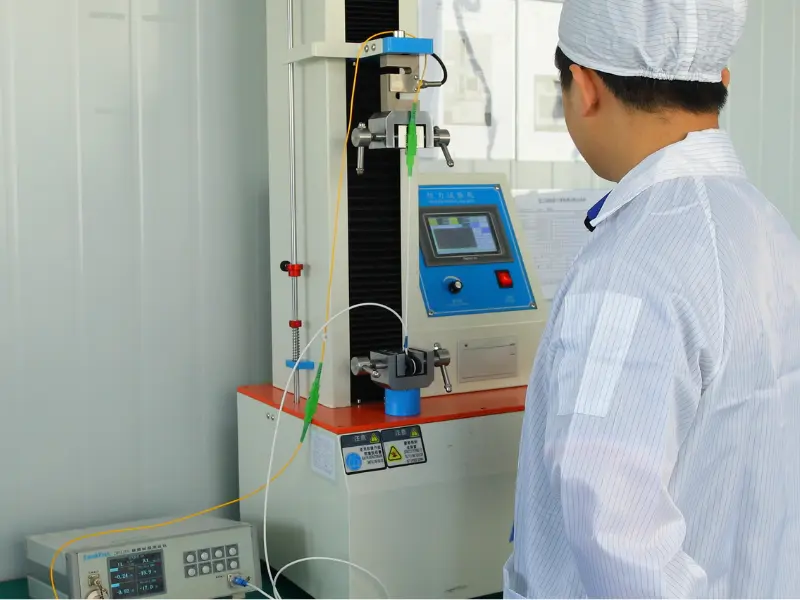

Test ottici
In termini di test, sullo splitter vengono eseguiti tre parametri importanti quali perdita di inserzione, uniformità e perdita dipendente dalla polarizzazione (PDL) per garantire la qualità dello splitter prodotto.
Fattori da considerare prima di scegliere uno splitter PLC in fibra ottica
Dimensioni e tipo di rete
Considerare le dimensioni e il tipo di rete in cui verrà distribuito lo splitter. Per le reti più grandi, gli splitter Planar Lightwave Circuit (PLC) sono spesso preferiti per la loro scalabilità, larghezza di banda più ampia e rapporti di suddivisione più elevati. Le reti più piccole possono trarre vantaggio dagli splitter Fused Biconical Tapered (FBT), che sono più convenienti-per rapporti di splitting inferiori.
Confronto di prestazioni e costi
Considera gli aspetti relativi alle prestazioni e ai costi degli splitter FBT e PLC. Gli splitter FBT sono in genere più convenienti-per reti più piccole e rapporti di splitting inferiori. Gli splitter PLC, sebbene relativamente più costosi, offrono prestazioni migliori, larghezza di banda più ampia e rapporti di splitting più elevati, rendendoli adatti alla maggior parte delle reti o applicazioni in fibra ottica che richiedono una maggiore capacità di distribuzione del segnale.
Qualità e affidabilità
Seleziona splitter ottici da produttori rinomati noti per la loro qualità e affidabilità. Ciò garantisce che gli splitter soddisfino gli standard del settore e forniscano prestazioni costanti nel tempo. Quando effettui una selezione, considera fattori quali la durabilità, la stabilità ambientale e l'affidabilità-a lungo termine.
Configurazione del divisore
Determinare la configurazione dello splitter appropriata in base al numero di porte di uscita richieste. Le configurazioni comuni includono 1×2, 1×4, 1×8 e così via, che rappresentano il numero di porte di ingresso e uscita. Valutare i requisiti di rete attuali e futuri per selezionare la configurazione ottimale dello splitter.
Requisiti del segnale
Valutare i requisiti di segnale della rete. Se l'applicazione richiede velocità dati elevate, bassa latenza e perdita di segnale minima, scegli splitter con bassa perdita di inserzione e alta perdita di ritorno. Gli splitter PLC generalmente offrono prestazioni migliori in termini di perdita di inserzione e perdita di ritorno rispetto agli splitter FBT.
Compatibilità della lunghezza d'onda
Considerare la compatibilità della lunghezza d'onda dello splitter con i segnali ottici utilizzati nella rete. Assicurarsi che lo splitter scelto supporti le lunghezze d'onda specifiche richieste per l'applicazione. Alcuni splitter potrebbero dipendere dalla lunghezza d'onda-e la selezione del tipo appropriato garantisce compatibilità e prestazioni ottimali.
Guida alle domande frequenti definitiva sullo splitter PLC in fibra ottica
D: Esiste uno splitter per il cavo in fibra ottica?
D: Qual è la differenza tra uno splitter PLC e uno splitter FBT?
D: Qual è la differenza tra un accoppiatore in fibra ottica e uno splitter?
D: Come funziona uno splitter per fibra?
D: Cosa significa PLC nella fibra?
D: Come è realizzato uno splitter per fibra ottica?
D: Quali sono i diversi tipi di splitter PLC?
D: Qual è il rapporto dello splitter PLC?
D: Cos'è uno splitter PLC in fibra ottica?
D: Come funziona lo splitter PLC nella rete PON?
D: Qual è lo scenario applicativo di uno splitter PLC in fibra ottica?
D: Cos'è uno splitter ottico e come funziona lo splitter in fibra ottica in una rete in fibra ottica?
D: Come funzionano gli splitter in fibra ottica nelle reti ottiche passive (PON)?
D: Quali sono i componenti chiave coinvolti nel funzionamento di uno splitter in fibra ottica?
D: Come applicare gli splitter in fibra ottica nel sistema PON?
D: Qual è il rapporto di suddivisione massimo per uno splitter PLC in fibra ottica?
D: Qual è la perdita di inserzione di uno splitter PLC in fibra ottica?
D: Qual è la gamma di lunghezze d'onda di uno splitter PLC in fibra ottica?
D: Qual è l'intervallo di temperatura operativa tipico per uno splitter PLC in fibra ottica?
D: Come si pulisce uno splitter PLC in fibra ottica?
In qualità di uno dei principali produttori e fornitori di splitter plc in fibra ottica in Cina, vi diamo un cordiale benvenuto nell'acquisto di splitter plc in fibra ottica in stock qui dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzo basso. Per il listino prezzi e il campione gratuito, contattaci ora.
