Come fornitore di patchgord MPO in fibra ottica, comprendo l'importanza fondamentale di garantire le prestazioni elevate e l'affidabilità di questi prodotti. Testare le prestazioni di un patchcord di MPO in fibra ottica è un processo a più fasi che coinvolge diversi aspetti chiave. In questo blog, condividerò con te i metodi e le procedure per testare in modo completo le prestazioni di patchgords in fibra ottica.
1. Ispezione visiva
Il primo passo per testare un patchcord di MPO in fibra ottica è un'ispezione visiva. Questo può sembrare semplice, ma può rivelare molti potenziali problemi.
- Ispezionare la faccia del connettore: Utilizzare un microscopio in fibra ottica per esaminare la faccia finale del connettore MPO. Eventuali graffi, sporcizia o danno all'estremità: la faccia può influire significativamente sulle prestazioni del patchcord. Un viso pulito e liscio è essenziale per una trasmissione efficiente della luce. Ad esempio, anche una minuscola particella di polvere sull'estremità, può causare dispersione della luce, portando ad una maggiore perdita di inserimento.
- Controllare la giacca via cavo: Ispezionare la giacca esterna del PatchGord per eventuali segni di tagli, abrasioni o nodi. Una giacca da cavo danneggiata può esporre la fibra interna a fattori ambientali come l'umidità e lo stress meccanico, che possono eventualmente portare alla rottura della fibra.
2. Test della perdita di inserzione
La perdita di inserzione è uno dei parametri di prestazione più importanti di un patchcord di MPO in fibra ottica. Misura la quantità di perdita di potenza ottica quando la luce viaggia attraverso il patchcord.
- Attrezzatura di prova: Per misurare la perdita di inserimento, in genere utilizziamo una sorgente di luce ottica e un misuratore di potenza ottica. La sorgente di luce ottica emette la luce a una lunghezza d'onda specifica (comunemente 850nm, 1310nm o 1550nm) e il misuratore di potenza ottico misura la potenza della luce prima e dopo aver attraversato la cornice patch.
- Procedura di test: Innanzitutto, collegare la sorgente di luce ottica a un'estremità del patchcord MPO e il misuratore di potenza ottico all'altra estremità. Misura la potenza della luce alla fine input ($ p_ {in} $) e la fine output ($ p_ {out} $). La perdita di inserzione ($ il $) può essere calcolata usando la formula $ il = 10 \ tempi \ log_ {10} (\ frac {p_ {in}} {p_ {out}}) $ (in db). Una bassa perdita di inserimento indica prestazioni migliori. Per un patchgord MPO di alta qualità, la perdita di inserimento dovrebbe trovarsi nell'intervallo specificato, generalmente inferiore a 0,5 dB per connessione.
3. Test della perdita di ritorno
La perdita di restituzione, nota anche come perdita di riflessione, misura la quantità di luce che si riflette dalle interfacce del connettore. L'elevata perdita di rendimento è fondamentale per prevenire l'interferenza del segnale e garantire la stabilità del sistema di comunicazione ottica.
- Attrezzatura di prova: Un riflesso di dominio ottico - Dominio (OTDR) o un tester di perdita di ritorno può essere utilizzato per misurare la perdita di rendimento. L'OTDR invia un breve impulso ottico nella fibra e misura la luce posteriore riflessa. Il tester di perdita di ritorno, d'altra parte, misura direttamente la potenza riflessa.
- Procedura di test: Collegare l'attrezzatura di test a un'estremità del patchcord MPO. L'apparecchiatura misurerà la quantità di luce riflessa e calcolerà la perdita di restituzione. Un valore di perdita di rendimento elevato (ad esempio, maggiore di 50 dB) indica che la maggior parte della luce viene trasmessa attraverso il patchcord e solo una piccola quantità viene riflessa.
4. Test della larghezza di banda
La larghezza di banda è un parametro importante che determina la capacità di trasporto dei dati di un patchcord di MPO in fibra ottica. Indica l'intervallo di frequenze su cui il PatchGord può trasmettere i dati in modo efficace.
- Attrezzatura di prova: Un analizzatore di rete o un tester di larghezza di banda in fibra ottica specializzata può essere utilizzato per misurare la larghezza di banda del patchcord. Questi dispositivi inviano una serie di segnali di test con frequenze diverse attraverso il patchcord e misurano la risposta del patchcord ad ogni frequenza.
- Procedura di test: L'attrezzatura di test spazzerà una gamma di frequenze e misurerà l'attenuazione dei segnali ad ogni frequenza. La larghezza di banda è definita come l'intervallo di frequenza all'interno della quale l'attenuazione è inferiore a una determinata soglia. Una larghezza di banda superiore significa che il patchcord può supportare la trasmissione dei dati di velocità più elevata.
5. Test ambientali
I patch -cords in fibra ottica MPO sono spesso utilizzati in varie condizioni ambientali. Pertanto, è necessario testare le loro prestazioni con diversi fattori ambientali.
- Test della temperatura: Posizionare il cortile patch in una camera controllata a temperatura e sottopongerlo a temperature diverse, in genere che vanno da - 20 ° C a 70 ° C. Misurare la perdita di inserimento e la perdita di restituzione ad ogni temperatura. Le prestazioni del patchcord dovrebbero rimanere stabili nell'intervallo di temperatura specificato.
- Test di umidità: Esporre il cortile patch ad ambienti ad alta umidità (ad es. Umidità relativa dell'85%) per un certo periodo di tempo. Quindi, misurare la perdita di inserimento e la perdita di restituzione per verificare se le prestazioni del patchcord sono influenzate dall'umidità.
- Vibrazione e test di shock: Utilizzare una tabella di vibrazione o un tester di shock per simulare le vibrazioni e lo shock che il foglio patch può incontrare durante il trasporto o l'installazione. Misurare le prestazioni del patchcord prima e dopo le vibrazioni e i test di shock per garantirne la stabilità meccanica.
6. Conclusione e invito all'azione
In conclusione, il test delle prestazioni di un PatchCord MPO in fibra ottica è un processo completo che prevede l'ispezione visiva, i test di perdita di inserzione, i test di perdita di restituzione, i test di larghezza di banda e i test ambientali. Conducendo questi test, possiamo garantire che i nostri patchgord MPO in fibra ottica soddisfino i più alti standard di qualità e forniscano prestazioni affidabili in varie applicazioni.

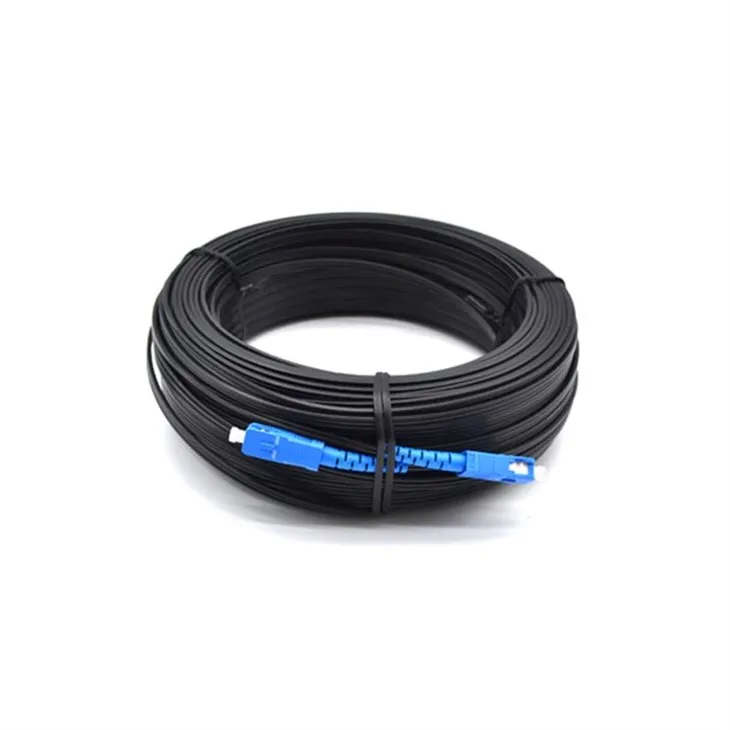

Se sei interessato ai nostri patchgord MPO in fibra ottica o ad altri prodotti correlati comeSC/UPC - SC/UPC FTTH Drop Patch Cable,Cavo patch in fibra ottica LC a LC UPC Duplex Single Mode, ECavo patch FC in fibra ottica, Non esitate a contattarci per ulteriori informazioni e per discutere le tue esigenze di approvvigionamento. Ci impegniamo a fornirti i migliori prodotti e servizi.
