Soluzione FTTH ODN per un'implementazione rapida e affidabile dell'accesso in fibra
Evolux fornisce-componenti passivi in fibra ottica completi per reti di accesso FTTH, FTTx e PON, inclusi connettori SC/APC, adattatori, pigtail, cavi di connessione, splitter PLC e scatole terminali.
Soluzione FTTH ODN per un'implementazione rapida e affidabile dell'accesso in fibra
Evolux fornisce componenti passivi in fibra ottica-one-stop per reti di accesso FTTH, FTTx e PON - connettori SC/APC, adattatori, pigtail, cavi di connessione, splitter PLC e scatole terminali.
Dall'installazione di patch presso l'ufficio centrale alla perdita di abbonati dell'ultimo-miglio, la nostra soluzione di prodotto FTTH aiuta gli operatori di telecomunicazioni, gli appaltatori e i distributori a costruire reti di distribuzione ottica stabili, scalabili e-facili da-installare.
orecchie Esperienza nella fornitura di fibra ottica
Connettori in fibra ottica forniti
Ordini di progetti FTTH e FTTx supportati
Etichettatura e imballaggio disponibili

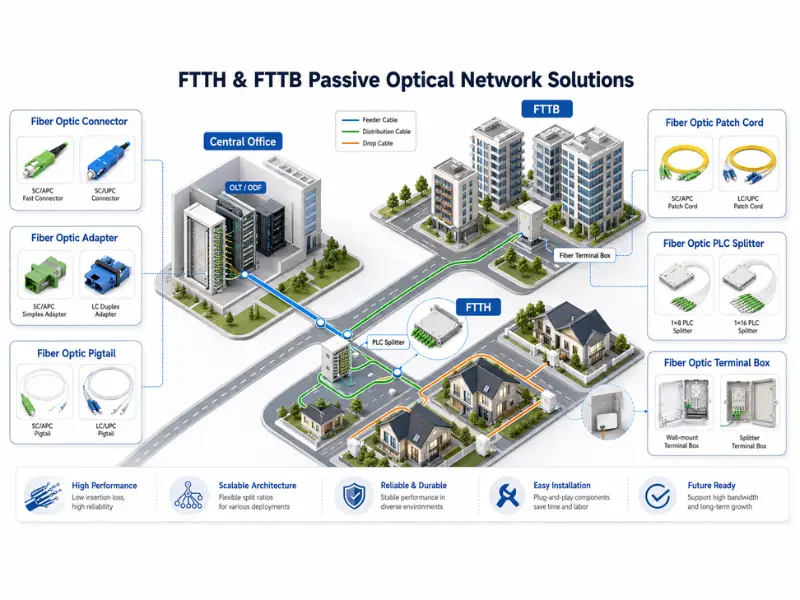

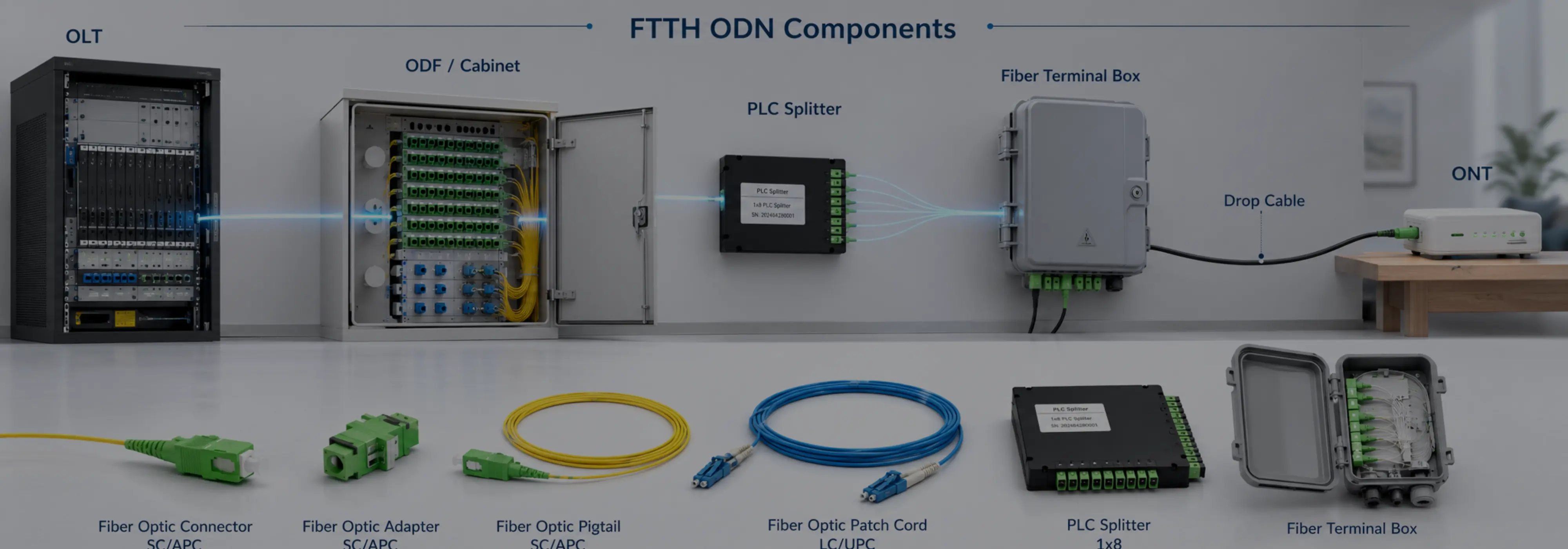

Tipica architettura di rete FTTH ODN
In una tipica rete FTTH PON, i componenti ottici passivi collegano l'ufficio centrale agli utenti finali senza apparecchiature attive nel percorso di distribuzione. Evolux fornisce i componenti passivi chiave utilizzati per la suddivisione, la giunzione, il patching, la terminazione e la connessione dell'abbonato
OLT
Ufficio centrale
01
ODF/Armadio
Cavo di alimentazione
02
Divisore PLC
1×4 – 1×64
03
Scatola terminale
Distribuzione
04
Rilascia → ONT
Abbonato
05
Ogni sezione della rete FTTH richiede componenti passivi compatibili. Il tipo di connettore, il rapporto di splitter, la capacità della morsettiera, il tipo di fibra e l'ambiente di installazione influiscono tutti sulle prestazioni della rete e sull'efficienza dell'installazione. Evolux aiuta i clienti a selezionare i prodotti corrispondenti in base alla topologia del progetto, alla quantità di abbonati e allo scenario di implementazione.
Famiglie di prodotti FTTH consigliate
Evolux fornisce le principali famiglie di prodotti in fibra ottica passiva utilizzati nelle reti di accesso FTTH e PON. Questi prodotti possono essere forniti singolarmente o combinati in una distinta base di progetto FTTH personalizzata.
Connettore in fibra ottica
Connettore rapido SC/APC, connettore SC/UPC e connettore LC per terminazione sul campo, connessione ONT, morsettiera e permutazione.
Utilizzato in: terminazione sul campo · ONT · patching
Connettore rapido per fibra ottica Sc Apc
Connettore SC in fibra ottica
Connettori LC in fibra ottica
Adattatore per fibra ottica
Adattatore SC/APC simplex, adattatore LC duplex e adattatore flangiato per scatole terminali, scatole di distribuzione, ODF e scatole ripartitrici.
Utilizzato in: scatola terminale · ODF · scatola ripartitrice

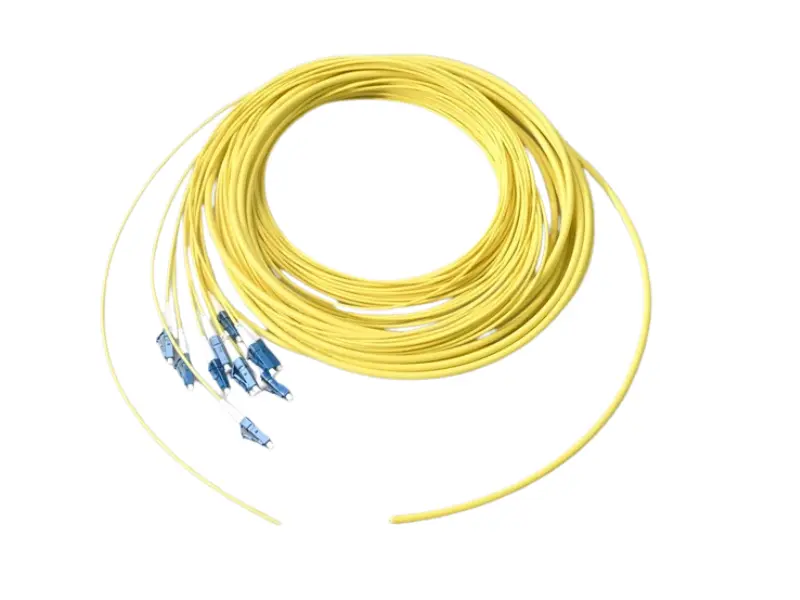

Treccia in fibra ottica
Pigtail SC/APC e LC/UPC in fibra OS2 G.657A1/A2 per punti di giunzione, morsettiere e ripartitori.
Utilizzato in: punti di giunzione · scatola morsettiera · ODF

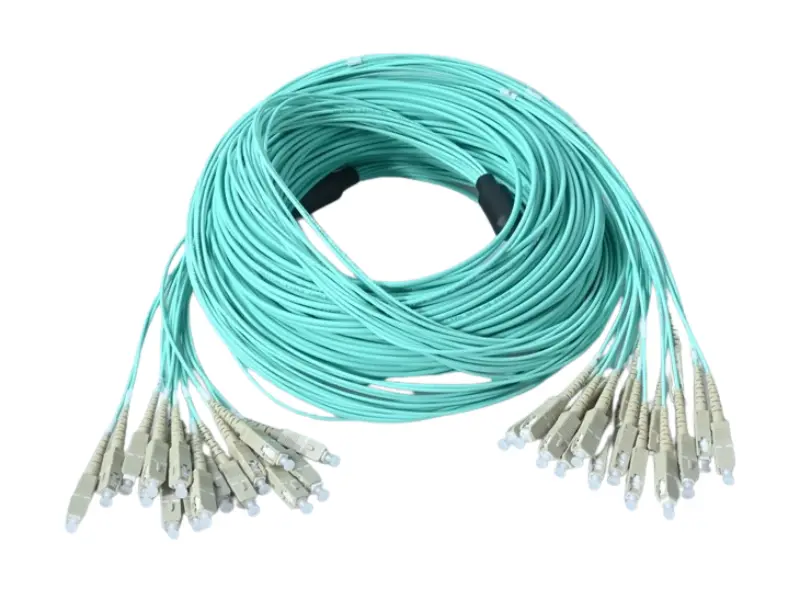

Cavo patch in fibra ottica
Bretelle SC/APC simplex, LC e armate per connessione OLT, ODF, splitter, scatola morsettiera e ONT.
Utilizzato in: OLT · ODF · splitter · ONT

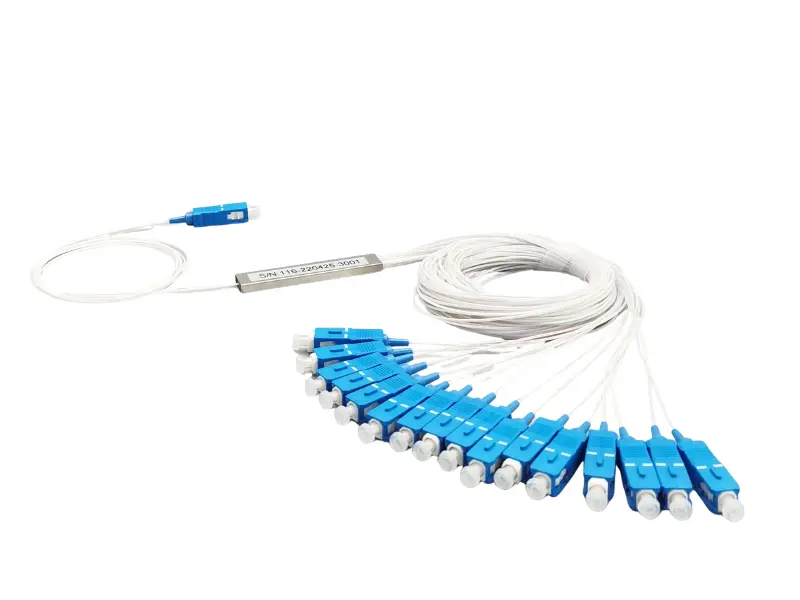

Splitter PLC per fibra ottica
Splitter PLC 1×4, 1×8, 1×16, 1×32 e 1×64 per la suddivisione del segnale PON, centralizzata e secondaria.
Utilizzato in: frazionamento PON · centralizzato · secondario
Scatola terminale in fibra ottica
Scatole terminali da 2 a 24 nuclei, scatole divisorie e scatole per montaggio a parete-per punti di accesso per corridoi, pareti, pali e abbonati.
Utilizzato in: corridoio · muro/palo · punti di accesso
Sia che il tuo progetto necessiti di cavi patch SC/APC standard o di un set completo di morsettiere, splitter PLC, adattatori e pigtail - Evolux supporta l'abbinamento flessibile dei prodotti per diversi modelli di implementazione FTTH.
Tipi di soluzioni FTTH per diverse esigenze di implementazione
Diversi progetti FTTH richiedono metodi di installazione diversi. Evolux supporta soluzioni di distribuzione in fibra per edifici FTTH-basate su splicing, FTTH pre-terminato e MDU.

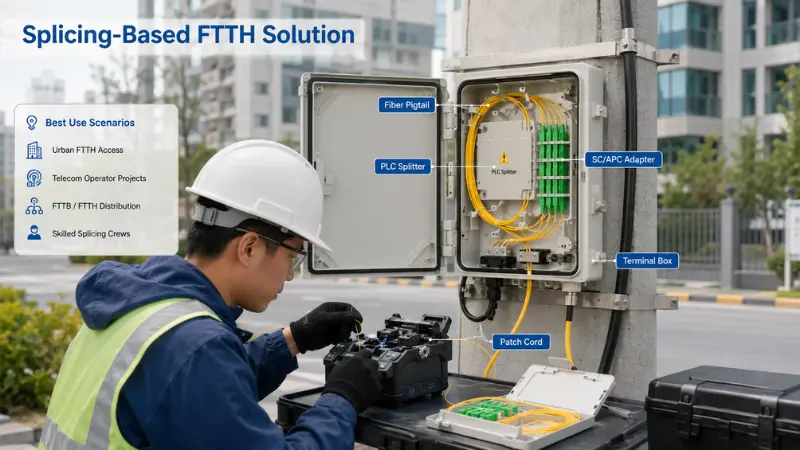

Soluzione FTTH basata sullo splicing-
Per progetti FTTH tradizionali, reti di accesso-sensibili ai costi e implementazioni in cui è richiesta la giunzione a fusione sul campo.
Vantaggio principale:connessione stabile e routing flessibile - creato per reti ad accesso fisso a lungo-termine.
I pigtail in fibra vengono giuntati tramite fusione con fibre di alimentazione o distribuzione, mentre gli adattatori e le scatole terminali forniscono punti di connessione organizzati e protetti - ideali per progetti che richiedono prestazioni stabili a lungo termine- e instradamento in loco flessibile.
- Adattatore SC/APC
- Divisore PLC
- Scatola terminale
- Cavo di toppa
Migliori scenari d'uso
- Reti di accesso FTTH urbane
- Progetti di operatori di telecomunicazioni
- Punti di distribuzione FTTB/FTTH
- Squadre con squadre di splicing qualificate

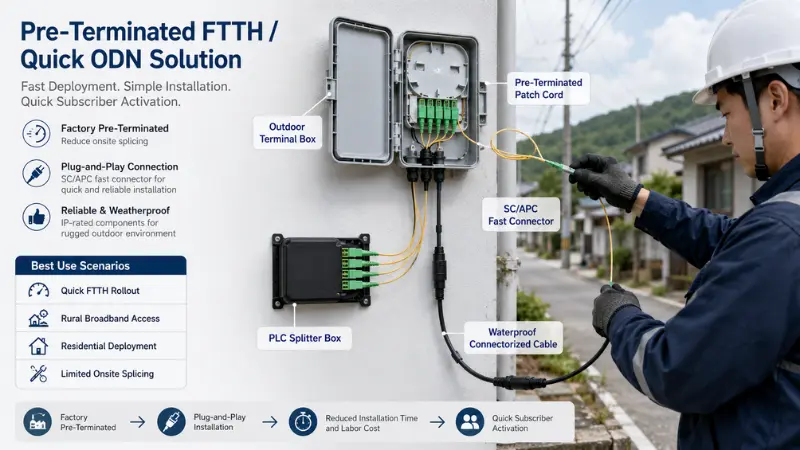

FTTH pre-terminato/ODN rapido
Per l'attivazione rapida degli abbonati, banda larga residenziale-bassa e rurale e mercati con costi di manodopera elevati.
Vantaggio principale:ridurre le giunzioni sul campo, semplificare l'installazione e accelerare l'attivazione degli abbonati.
I cavi, i connettori e le scatole terminali terminati in fabbrica- migliorano la velocità di implementazione e riducono gli errori di installazione - adatti per implementazioni FTTH rapide dove l'efficienza dell'installazione e la qualità costante contano di più.
- Descrizione Descrizione Descrizione
- Specifiche
- Caratteristiche
- Applicazioni
Migliori scenari di utilizzo:
- Implementazione rapida dell'FTTH
- Accesso alla banda larga rurale
- Distribuzione della comunità residenziale
- Risorse di giunzione in loco limitate

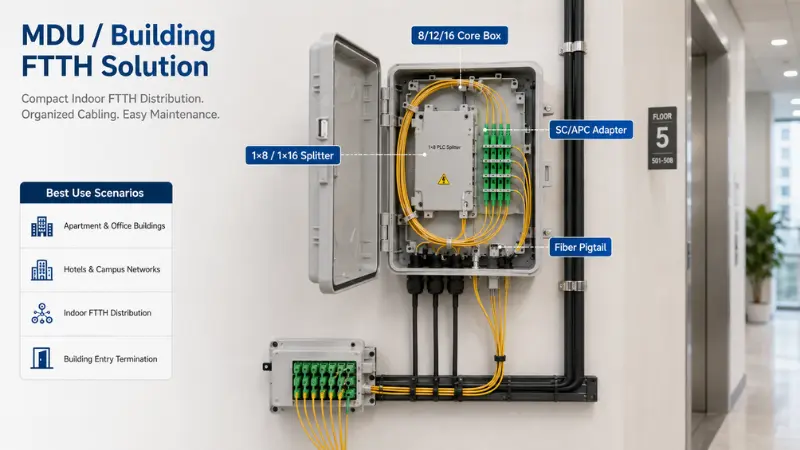

Soluzione MDU/Building FTTH
Per appartamenti, edifici per uffici, hotel, campus e unità abitative pluri-.
Vantaggio principale:distribuzione in fibra compatta per unità abitative multiple-e punti di ingresso di edifici interni.
Per MDU e edifici FTTH, la distribuzione compatta e la facile manutenzione sono fondamentali. Evolux fornisce scatole terminali, splitter, adattatori, pigtail e cavi di connessione per interni per punti di accesso lato corridoio,-a livello del pavimento e-abbonato.
- 8/12/16 Scatola centrale
- Divisore 1×8 / 1×16
- Adattatore SC/APC
- Codino in fibra
Migliori scenari d'uso
- Edifici per appartamenti e uffici
- Hotel e reti di campus
- Distribuzione FTTH indoor
- Terminazione dell'ingresso dell'edificio
Come selezionare i prodotti FTTH per il tuo progetto?
La corretta configurazione FTTH dipende dalla struttura della rete, dal design dello splitter, dall'ambiente di installazione e dal numero di abbonati. Utilizza questa guida per scegliere i componenti passivi adatti prima di richiedere un preventivo.
| Condizione del progetto | Direzione consigliata | Informazioni da confermare |
|---|---|---|
| Divisione centralizzata | Armadio divisore PLC/ABS/LGX | Rapporto di splitter, quantità di porte, tipo di connettore, spazio di installazione |
| Divisione secondaria | Morsettiera con divisore | Densità utenti, quantità di piani, modalità di manutenzione |
| Montaggio a parete/su palo per esterni | Morsettiera da esterno IP65 | Livello di impermeabilità, direzione di ingresso del cavo, metodo di montaggio |
| Corridoio/Installazione interna | Scatola compatta + codino + cavo patch | Requisiti di ritardante di fiamma-, raggio di curvatura, dimensioni della scatola |
| Attivazione rapida degli abbonati | Cavo patch pre-terminato | Lunghezza del cavo, tipo di connettore, occhiello di trazione, impermeabilità |
| Connessione di rete PON | Connettore SC/APC + sdoppiatore PLC | Rapporto di splitter, budget di potenza ottica, interfaccia OLT/ONT |
Per la maggior parte delle reti FTTH PON, i connettori SC/APC vengono comunemente utilizzati per ridurre la riflessione. Tuttavia, il tipo di connettore finale deve sempre corrispondere alle specifiche OLT, ONT, splitter e progetto. Evolux può aiutare a confermare la compatibilità del prodotto prima della produzione in serie.
Punti di controllo tecnico per la distribuzione FTTH ODN
I progetti FTTH richiedono qualcosa di più del semplice acquisto di prodotti. Prima di confermare l'elenco dei prodotti finali è necessario considerare le prestazioni ottiche, l'ambiente di installazione, la compatibilità dei connettori e la documentazione dei test.

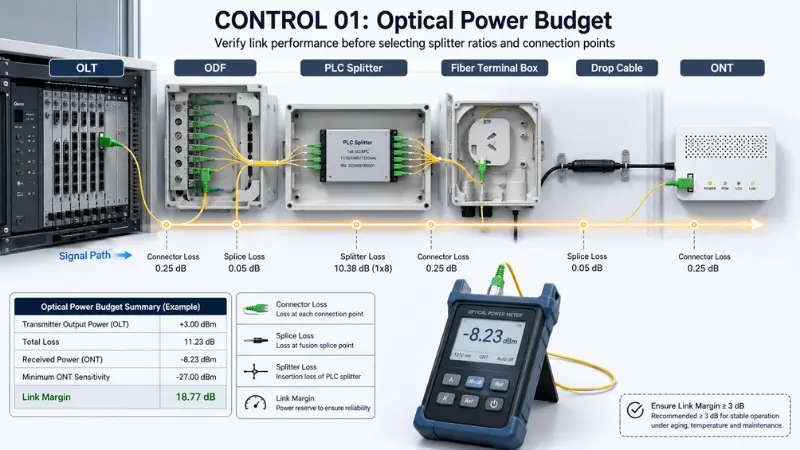

CONTROLLO 01
Bilancio della potenza ottica
Confermare la perdita dello splitter, la perdita del connettore, la perdita della giunzione e il margine del collegamento prima di selezionarerapporti di divisionee punti di connessione. Un budget di potenza adeguato mantiene il segnale stabile da OLT a ONT.

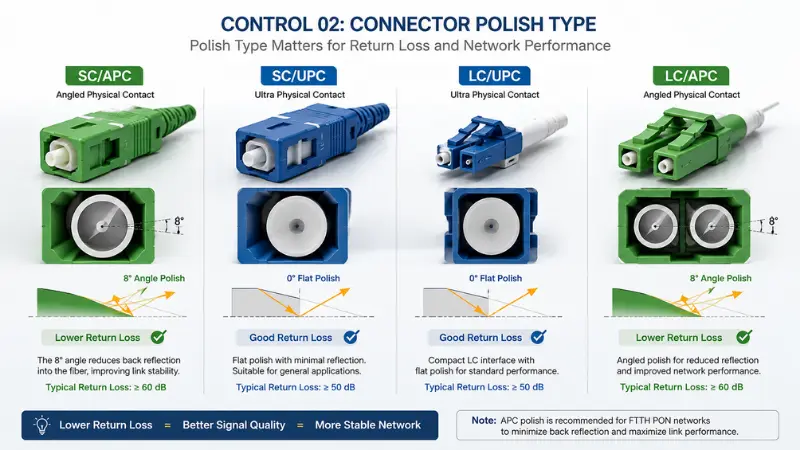

CONTROLLO 02
Tipo polacco del connettore
Le reti PON utilizzano comunemente SC/APC perché la lucidatura APC riduce la perdita di ritorno. Possono applicarsi anche SC/UPC, LC/UPC o LC/APC - vedereLucidatura PC vs UPC vs APC.

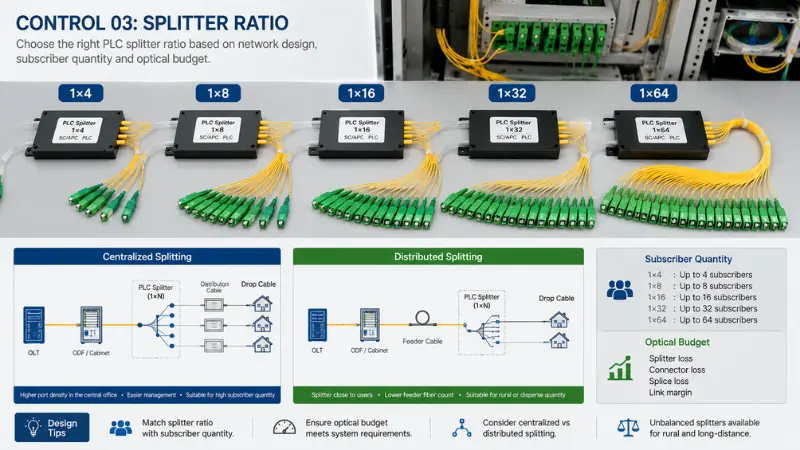

CONTROLLO 03
Rapporto di divisione
I rapporti PLC comuni sono 1×4, 1×8, 1×16, 1×32 e 1×64. Seleziona in base alla quantità di abbonati, al budget ottico e al design centralizzato o distribuito - inclusosuddivisione sbilanciataper rurale.

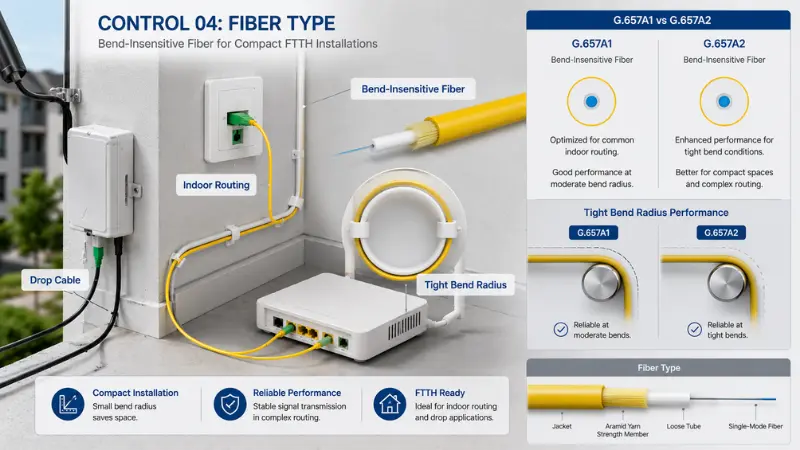

CONTROLLO 04
Tipo di fibra
Per i cavi di derivazione e il percorso interno, le fibre-insensibili alla piegatura come G.657A1/G.657A2 sono preferite per spazi compatti e raggio di curvatura stretto. Confrontaremodalità-singola e multimodale.

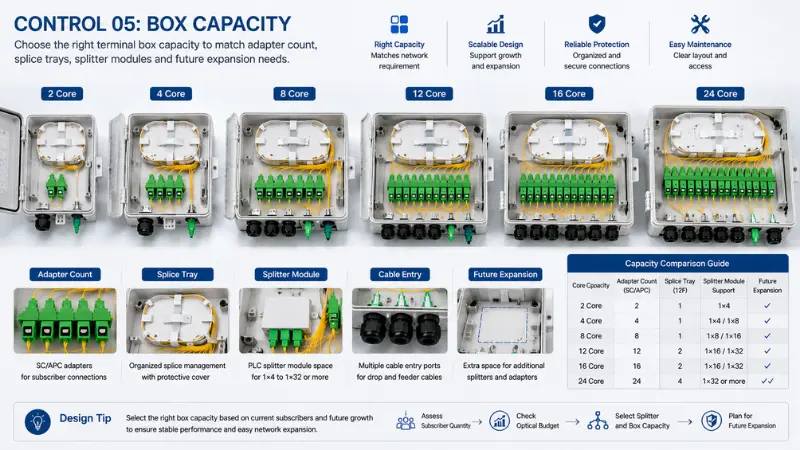

CONTROLLO 05
Capacità della scatola
Incontroscatola terminalecapacità per conteggio adattatori, vassoi di giunzione, moduli splitter ed espansione futura. Opzioni comuni: 2, 4, 8, 12, 16 e 24 core.

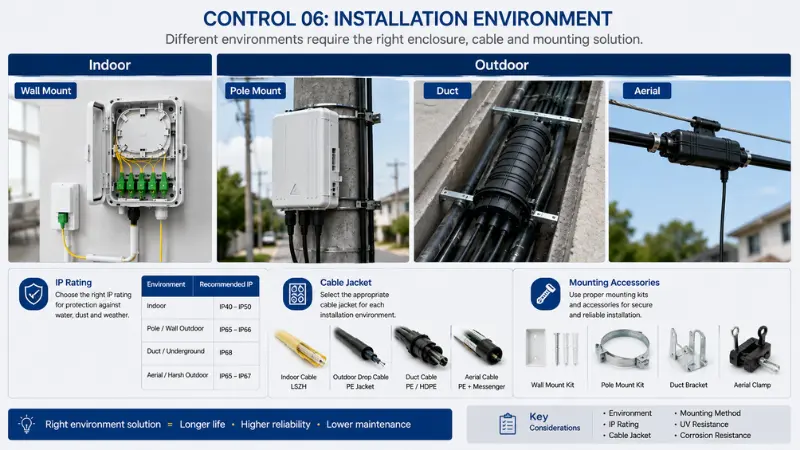

CONTROLLO 06
Ambiente di installazione
Ambienti interni, esterni, pareti, pali, condotti e aerei potrebbero richiedere rivestimenti dei cavi, materiali della scatola, gradi di protezione IP e accessori di montaggio diversi. Vedereinstallazione interna ed esterna.
Guide all'approvvigionamento e all'ingegneria FTTH
Articoli di riferimento per aiutare il tuo team a pianificare la suddivisione del PON, scegliere i connettori e preparare una distinta base completa dei componenti passivi FTTH.
Abbinamento prodotto FTTH personalizzato e supporto BOM
Ogni progetto FTTH ha requisiti diversi. Evolux supporta l'abbinamento e la personalizzazione flessibile dei prodotti in modo da poter preparare i materiali giusti per l'implementazione della rete di accesso.
Connettore: SC/APC, SC/UPC, LC/UPC, LC/APC
Lunghezza e rivestimento del cavo
Rapporto di divisione del PLC
Capacità della scatola terminale
Tipo di installazione interna o esterna
Quantità adattatore e configurazione pannello
Etichetta e confezione OEM
Scheda tecnica e rapporto di prova IL/RL
Invia la topologia della tua rete, la quantità di abbonati, il piano dello splitter e l'ambiente di installazione - il nostro team ti consiglierà connettori, adattatori, pigtail, cavi di connessione, splitter PLC e scatole terminali compatibili per il tuo progetto FTTH.
Domande frequenti sulla soluzione FTTH ODN
D: Quali prodotti sono solitamente richiesti per un progetto FTTH ODN?
R: Un tipico progetto FTTH ODN può richiedere connettori in fibra ottica, adattatori, pigtail, cavi di connessione, splitter PLC, scatole terminali, cavi di derivazione e relativi accessori. L'elenco dei prodotti finali dipende dalla topologia della rete, dal rapporto di splitter, dall'ambiente di installazione e dal numero di abbonati.
D: Evolux può fornire una distinta base completa del prodotto FTTH?
R: Sì. I clienti possono inviarci la topologia della rete, la quantità di abbonati, il piano di splitter e l'ambiente di installazione. Evolux può consigliare una distinta base del componente passivo FTTH adatta in base ai requisiti del progetto.
D: Quale tipo di connettore viene comunemente utilizzato nelle reti FTTH PON?
R: SC/APC è comunemente usato nelle reti FTTH PON perché aiuta a ridurre la riflessione ottica. Tuttavia, il tipo di connettore finale deve corrispondere alle specifiche OLT, ONT, splitter e progetto. Consulta la nostra guida ai connettori SC/APC.
D: Quali rapporti di splitter PLC sono disponibili?
R: I rapporti di suddivisione PLC comuni includono 1×2, 1×4, 1×8, 1×16, 1×32 e 1×64. Altre configurazioni possono essere discusse in base ai requisiti del progetto. Sfoglia tutti gli splitter PLC.
D: Potete supportare soluzioni FTTH pre-terminate?
R: Sì. Evolux può supportare cavi di connessione pre-terminati, connettori rapidi, scatole terminali e relativi componenti passivi per contribuire a ridurre le giunzioni in loco e semplificare l'installazione.
D: Potete fornire prodotti per installazioni FTTH sia interne che esterne?
R: Sì. Evolux fornisce scatole terminali per interni ed esterni, cavi di connessione, pigtail, adattatori e altri componenti passivi FTTH. Le applicazioni esterne possono richiedere scatole impermeabili, guaine per cavi adeguate e accessori di montaggio adeguati.
Costruisci il tuo progetto FTTH ODN con componenti in fibra passiva abbinati
Che tu abbia bisogno di prodotti FTTH standard o di una distinta base di progetto personalizzata, Evolux può aiutarti ad abbinare connettori, adattatori, pigtail, cavi di connessione, splitter PLC e scatole terminali per la tua implementazione di rete.
