Cablaggio in fibra ad alta-densità per sale server, reti aziendali e infrastrutture cloud
Evolux fornisce connettività passiva per progetti di cablaggio in fibra di data center, inclusi cavi patch LC, gruppi di cavi MPO/MTP, cavi multimodali OM3 e OM4, cavi monomodale- OS2, adattatori in fibra e pigtail. La gamma copre il collegamento di apparecchiature, collegamenti di armadi, trunk di dorsale, transizioni di breakout e spostamenti, aggiunte e modifiche di cablaggi strutturati. Gli operatori di data center, gli integratori di rete, gli appaltatori di cavi e i distributori possono acquistare prodotti standard, richiedere campioni o preparare una distinta base di progetto per la produzione di piccoli-lotti e di massa. In qualità di produttore di cavi in fibra per data center e fornitore di assemblaggi di cavi in fibra ottica OEM, Evolux può esaminare combinazioni di connettori, modalità della fibra, lucidatura, lunghezza, rivestimento, colore, etichettatura e imballaggio. Gli acquirenti che pianificano una soluzione di cablaggio MPO/MTP ad alta-densità devono inviare l'interfaccia del ricetrasmettitore, il numero di fibre, il genere e la polarità con la richiesta di offerta.
Prodotti di cablaggio in fibra per data center con specifiche verificabili
Le schede prodotto riportate di seguito utilizzano nomi, opzioni e valori numerici pubblicati sulle pagine dei prodotti Evolux. I preventivi finali dovrebbero identificare il grado di perdita selezionato, la mappatura dei connettori e la struttura del cavo poiché non tutte le opzioni si applicano a ogni assemblaggio.

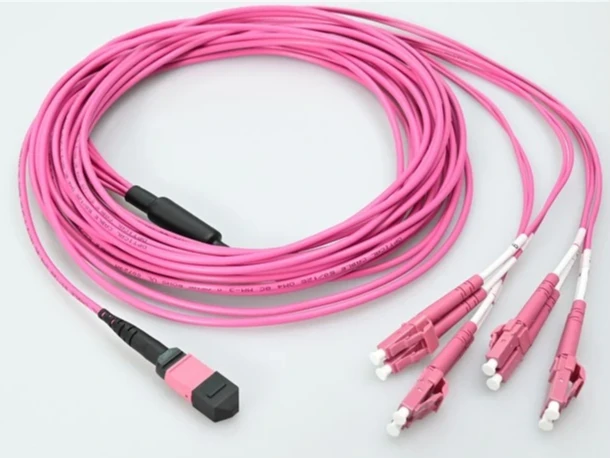

MTP femmina a 4 × LC UPC Duplex, 8 fibre OM4
- OM4 50/125 µm; 850/1300 nanometri
- MTP IL 0,35 dB massimo; LC IL Inferiore o uguale a 0,2 dB
- Cavo OFNP da 3,0 mm; 150 metri a 40/100G e 850 nm

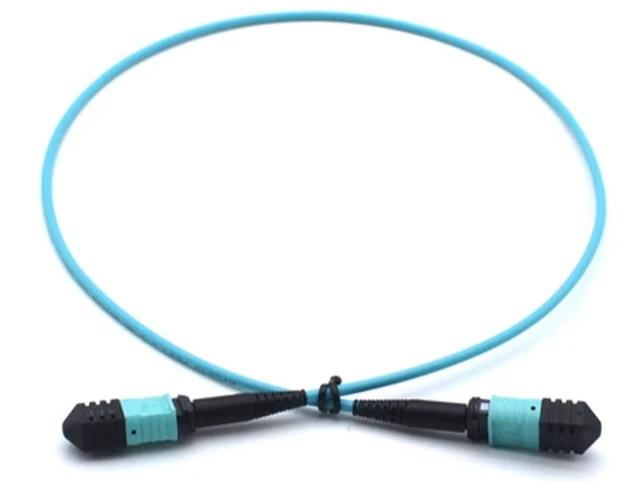

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- Gruppo OM3 a 12 fibre
- Cavo LSZH da 3,0 mm; configurazione pubblicata da 1 m
- MM IL a bassa-perdita: tipico<0.30 dB; max <0.5 dB

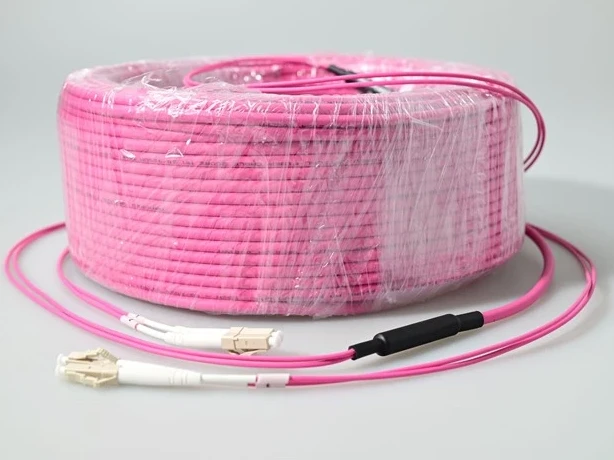

Cavo patch duplex multimodale da LC a LC OM4
- Ghiera con fattore di forma-ridotto-da 1,25 mm
- Interfaccia connettore IEC 61754-20
- Opzioni di montante, plenum e cavi personalizzati indicati
Cavo patch multimodale Uniboot LC UPC OM3
- Fibra da 50/125 µm ottimizzata per laser OM3-
- Il 10G raggiunge fino a 300 m a 850 nm
- OFNR e OFNP; lunghezze standard da 0,5 m a 30 m
Cavo patch LC/UPC-modalità singola personalizzato
- Opzione modalità singola-da 9/125 µm
- IL Inferiore o uguale a 0,30 dB IEC Grado C; Inferiore o uguale a 0,15 dB IEC Grado B
- 0,9/2,0/3,0 mm; PVC, LSZH o OFNP
Adattatore MTP/MPO con manicotto di allineamento
- Perdita di inserzione 0,2 dB max
- Minimo 1.000 cicli di accoppiamento
- Flangiato/senza flangia; solo fronte/fronte-retro; RoHS ha dichiarato

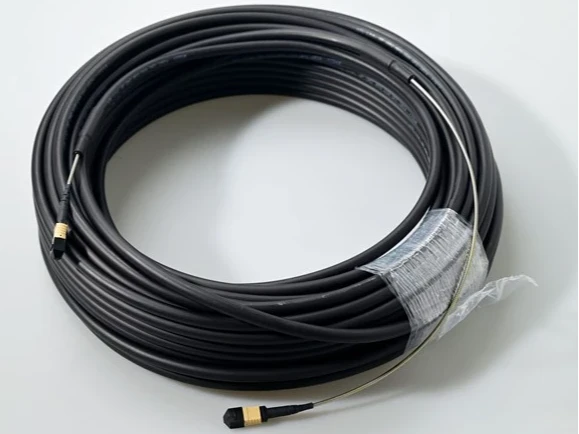

Cavo patch in fibra ottica armato MPO/MTP
- OS2, OM3 o OM4; 8, 12, 24, 48, 72 o 144 fibre
- Armatura a spirale in nastro di acciaio inossidabile-
- IEC 61754-7 e TIA 604-5
Adattatore multimodale duplex LC/LC
- Tipo di adattatore LC; corpo duplex
- Interfaccia polacca UPC
- Multimodale; nessuna-configurazione della flangia

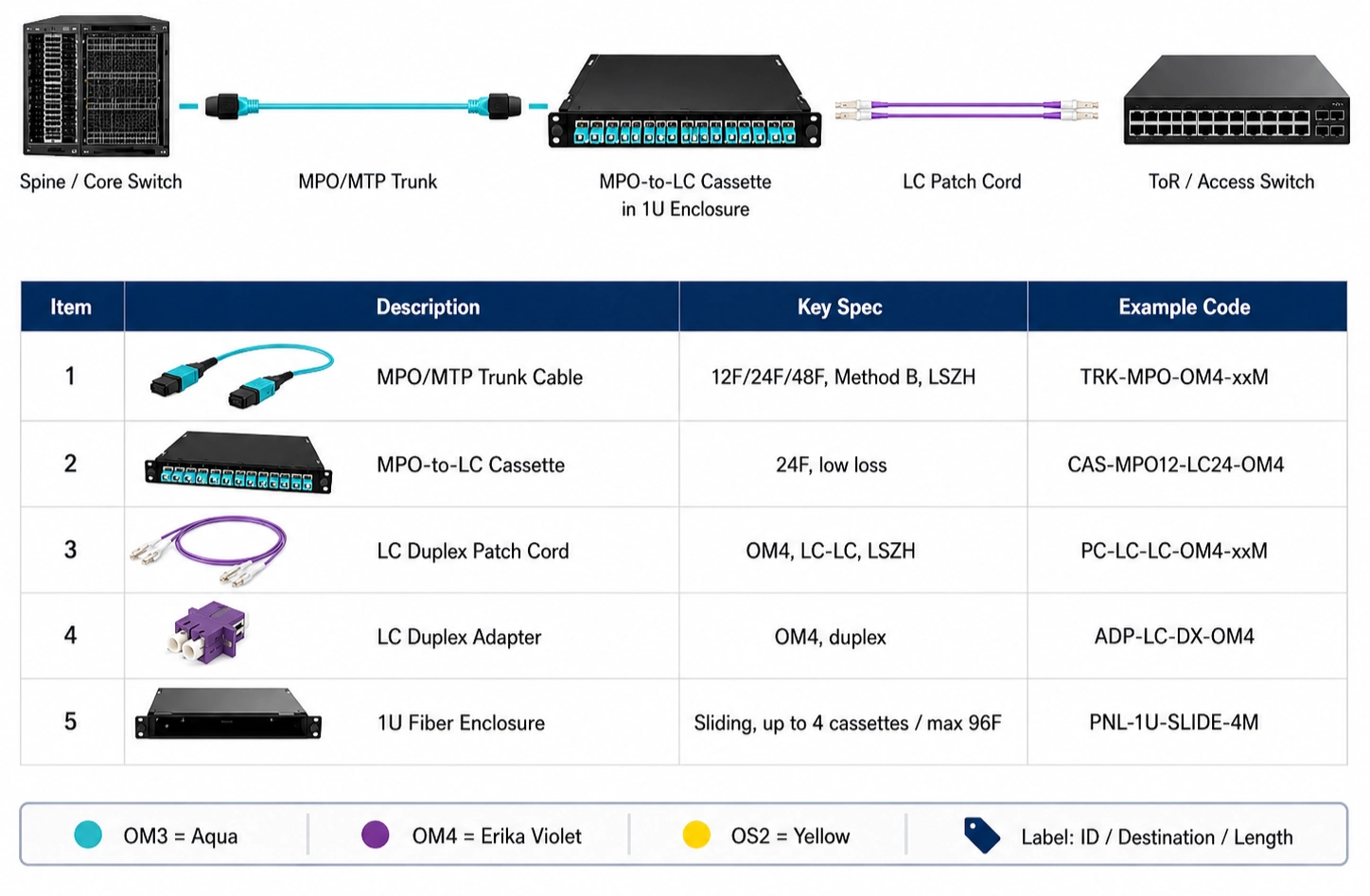

Architettura di cablaggio in fibra di data center ad alta-densità per ruolo di collegamento
Un utile piano di cablaggio strutturato inizia con i punti di connessione, non con un generico elenco di cavi. Mappare l'interfaccia dell'apparecchiatura e il metodo di collegamento in ogni fase, quindi assegnare il genere, la polarità, il tipo di fibra e la guaina del connettore al canale completo.
Server o spazio di archiviazione
Confermare l'interfaccia del ricetrasmettitore LC duplex o MPO/MTP diretto e il tipo di fibra richiesto.
01
Cambio ToR/EoR
Utilizza l'applicazione di patch LC per le porte duplex o un breakout MPO/MTP per la conversione da parallelo-a-duplex.
02
Campo patch rack
Abbina gli adattatori LC duplex o MPO/MTP all'ingombro del pannello o della cassetta specificato dall'acquirente-.
03
Tronco di riga/dorsale
I gruppi MPO/MTP pre-terminati consolidano le fibre e riducono il lavoro di terminazione sul campo.
04
MDA/Incrociato-Connect
Preserva i record di etichettatura, polarità e budget di perdita lungo il percorso di cablaggio strutturato.
05
| Condizione del progetto | Direzione di cablaggio consigliata | L'acquirente deve confermare | Ambito Evolux pertinente |
|---|---|---|---|
| Patching di apparecchiature duplex | Cavo LC-a-LC duplex o uniboot | Grado della fibra, lucidatura, lunghezza, rivestimento, etichettatura delle porte | Gruppi LC multimodale OM3/OM4 e monomodale da 9/125 µm- |
| Spina dorsale parallela | Tronco MPO/MTP | Design a 8/12/24 fibre, genere, polarità, orientamento chiave, classe di perdita | Assemblaggi MPO/MTP nelle configurazioni OS2, OM3 e OM4 |
| Migrazione parallela-a-duplex | Breakout da MTP/MPO-a-LC | Mappatura del ricetrasmettitore, ordine delle coppie LC, genere e perdita totale del canale | Gruppo duplex OM4 MTP femmina a quattro fibre LC UPC |
| Alto-traffico o percorso esposto | Gruppo multi-fibra armato | Conteggio delle fibre, geometria del cavo, vincoli del percorso e controllo della piega | Opzioni MPO/MTP corazzate a spirale in acciaio inossidabile- |
| Accoppiamento a pannello o a cassetta | Adattatore LC o MPO/MTP | Impronta, flangia, orientamento chiave, modalità e compatibilità lucidatura | Adattatori LC duplex e MTP/MPO flangiati o senza flangia |
Cablaggio in fibra per data center MPO/MTP per trunk compatti e collegamenti breakout
La gamma pubblicata di Evolux supporta i due ruoli pratici MPO/MTP in un sistema strutturato:trunking multi-fibra tra punti di distribuzionee gruppi di breakout che presentano connettori duplex alle apparecchiature.
8 fibre → 4 coppie LC duplex
Le prestazioni di breakout sono specificate su entrambi i tipi di connettore
Il gruppo OM4 a 8-fibre utilizza un connettore femmina MTP e quattro estremità duplex LC UPC. I suoi limiti pubblicati separano l'interfaccia MTP con una perdita di inserzione massima di 0,35 dB dall'interfaccia LC con un valore inferiore o uguale a 0,2 dB, in modo che un acquirente possa inserire ciascuna connessione nel budget di perdita del canale invece di fare affidamento su un'unica richiesta di "bassa perdita" indefinita.
8–144 fibre pubblicate
Le costruzioni standard e blindate affrontano percorsi diversi
Il prodotto standard MPO/MPO-OM3-12F-3.0MM-LSZH-1M è adatto a canalizzazioni interne compatte, mentre la gamma MPO/MTP corazzata aggiunge nastro a spirale in acciaio inossidabile.L'armatura dovrebbe essere selezionata per l'esposizione meccanica; non sostituisce la necessità di confermare il controllo della piegatura, la perdita del connettore, la polarità o la compatibilità del pannello.
Cablaggio in fibra per data center LC per switch ad alta densità e patching di server
I gruppi LC si adattano alle porte delle apparecchiature e ai campi di connessione in cui ciascun collegamento utilizza una coppia di trasmissione/ricezione duplex. La ghiera LC da 1,25 mmfornisce un'interfaccia più piccola di SC, mentre la struttura uniboot riduce il numero di cavi instradati attraverso un rack denso.
OM3: 10G fino a 300 m a 850 nm
Utilizzare OM3 dove il ricetrasmettitore e la portata lo supportano
Il cavo uniboot LC UPC OM3 pubblicato utilizza fibra da 50/125 µm ottimizzata per laser- ed è offerto nelle versioni OFNR e OFNP. Evolux elenca lunghezze standard da 0,5 m a 30 m e accetta lunghezze personalizzate, consentendo alla distinta base di controllare l'eccesso del circuito di servizio- invece di utilizzare una lunghezza per ogni posizione del rack.
OM4 o modalità singola-9/125 µm
Scegli il tipo di fibra dall'ottica, non solo il colore
Il portafoglio LC comprende unProdotto duplex multimodale OM4e gruppi monomodale-personalizzabile da 9/125 µm con opzioni di cavo PVC, LSZH o OFNP. Il colore della giacca può supportare l'identificazione, ma le specifiche di acquisto devono indicare esplicitamente la modalità della fibra, la lucidatura, la classificazione della giacca e i requisiti IL/RL misurati.
Budget di perdita, polarità e controlli dell'interfaccia per il cablaggio in fibra del data center
Ciò che rende distribuibile un assembly pre-terminato è l'accordo tra ogni attributo del collegamento. Questi controlli dovrebbero essere risolti sul disegno o sulla distinta base approvati prima della produzione.
Bilancio delle perdite ottiche
Aggiungere le perdite indicate del connettore e dell'adattatore su ogni coppia accoppiata, più l'attenuazione della fibra e il margine ingegneristico. Richiedi il formato del report IL/RL insieme al preventivo.
Polarità MPO/MTP
Definisci la mappa delle fibre end-to-end e l'orientamento delle chiavi. La sola "compatibilità MPO/MTP" non identifica se il canale conserva i percorsi di trasmissione e ricezione.
Genere del connettore
Mappa le interfacce bloccate e non bloccate su ricetrasmettitori, trunk, adattatori e cassette. Non è possibile accoppiare correttamente due connettori con pin.
Grado di fibra e ottica
Abbina OM3, OM4 o OS2 alla lunghezza d'onda, alla velocità dei dati e alla portata sulla scheda tecnica del ricetrasmettitore. Non sostituire un tipo di fibra senza ricontrollare il canale.
Giacca e percorso
Indicare LSZH, OFNR, OFNP o altra costruzione richiesta, insieme al diametro del cavo, all'ambiente di instradamento e alle esigenze di protezione meccanica.
Piano di identificazione
Fornire la convenzione di denominazione delle porte, le etichette per estremità, i colori della giacca o dello stivale, il programma di lunghezza e i gruppi di imballaggio necessari per la sequenza di installazione.
Invia una distinta base completa del cablaggio in fibra passiva per la revisione
Un responsabile degli approvvigionamenti o un ingegnere di prodotto dovrebbe fornire informazioni sufficienti per identificare ogni interfaccia di accoppiamento e ogni variante commerciale. Ciò riduce i cicli di chiarificazione e rende significativi i test sui campioni.
Applicazione e topologia:server, spazio di archiviazione, ToR/EoR, backbone, MDA o ruolo di connessione incrociata.
Interfacce:tipo di connettore, lucidatura, numero di fibre MPO/MTP, genere, orientamento chiave e polarità.
Supporti ottici:OM3, OM4 o OS2, lunghezza d'onda, velocità dati, portata e classe di perdita richiesta.
Costruzione meccanica:lunghezza del cavo, diametro, lunghezza di rottura, classificazione del rivestimento, armatura e requisiti di trazione.
Dettagli commerciali:quantità per configurazione, quantità di campione, etichette, logo, imballaggio e documenti richiesti.
Configurazione personalizzata del cablaggio in fibra del data center e revisione dei disegni
Evolux afferma che le combinazioni di connettori, lunghezze dei cavi, modalità della fibra, tipi di lucidatura, strutture dei cavi, colori di rivestimento e guaina, etichette e imballaggi possono essere esaminati per la fornitura basata su-progetto.
Supporto alle specifiche e ai disegni
Condividi un disegno, un campione di prodotto, una specifica o una topologia esistente. La revisione dovrebbe bloccare la mappatura del connettore, le dimensioni di breakout, la tolleranza di lunghezza, la guaina, la posizione dell'etichetta e l'unità di imballaggio prima che venga prodotto un campione.
- Distinte base e revisione della topologia
- Abbinamento connettore e fibra
- Configurazione standard o personalizzata
Fornitura di campioni, piccoli-lotti e quantità all'ingrosso
Il sito conferma la valutazione dei campioni, la personalizzazione-di piccoli lotti e la produzione in serie. Non pubblica un MOQ fisso o un ciclo di campionamento per tutti gli assiemi del data center perché la configurazione e la quantità influiscono sull'ordine.
- Esempio di compatibilità
- Valutazione delle prestazioni
- Campione approvato come riferimento di produzione
Etichetta privata e identità dell'installazione
La personalizzazione disponibile include colori di giacca e stivali, contrassegni per cavi, etichette di prodotto, loghi, imballaggio neutro e imballaggio-specifico per il cliente. Definisci il testo, il formato del codice a barre e la convenzione di fine-A/fine-B nell'opera d'arte approvata.
- Etichette personalizzate per cavi e prodotti
- Revisione logo e packaging
- Codificazione colore per progetto
Standard e record di qualità per l'approvvigionamento di assemblaggi di cavi in fibra
La prova di qualità più utile è legata al prodotto e al lotto esatti. Le pagine dei prodotti Evolux pubblicano i seguenti standard di interfaccia, dichiarazioni sui materiali e opzioni di test; gli acquirenti devono richiedere il documento applicabile rispetto allo SKU indicato.
IEC 61754-7 e TIA 604-5
Pubblicato per il gruppo corazzato MPO/MTP e la gamma di adattatori MPO/MTP. Questi riferimenti definiscono l'interfaccia del connettore multi-fibra e supportano i controlli di interaccoppiabilità.
Telcordia GR-326 e JIS
Elencato nella pagina dell'adattatore MTP/MPO con perdita massima di 0,2 dB-. Confermare l'esatta qualifica o documento di conformità per la configurazione dell'adattatore ordinato.
Guaina cavo OFNP
Pubblicato per l'assemblaggio da 8-fibra OM4 MTP-a LC. Questo identifica la costruzione del cavo del plenum dichiarata; il progettista rimane responsabile dell'accettazione del codice locale.
CEI EN 61754-20
Pubblicato per il cavo di connessione duplex LC OM4. Identifica l'interfaccia del connettore LC utilizzata nelle connessioni delle apparecchiature SFP, XFP e SFP+.
Conformità dei materiali RoHS
Indicato per l'adattatore MTP/MPO. Per i registri degli appalti, richiedere una dichiarazione aggiornata che identifichi il prodotto o la famiglia di materiali quotati.
Segnalazione di-perdita/rendimento-perdita
Evolux dichiara che possono essere forniti report IL/RL. Specificare la lunghezza d'onda, il limite, il metodo di test, la base di campionamento e se sono necessari risultati serializzati.
Evolux afferma di essere stata fondata nel 2013 e di avere più di 10 anni di esperienza nel settore della fibra ottica. Nelle pagine esaminate non viene pubblicato alcun totale di spedizione specifico per il -centro-data o caso di centro dati denominato, pertanto questa pagina della soluzione non assegna un conteggio di distribuzioni non verificato al segmento del centro dati.
Domande frequenti sulla soluzione di cablaggio in fibra per data center
Quali informazioni devono essere incluse in una richiesta di offerta di cablaggio in fibra per data center?
Fornire il ruolo del collegamento, l'interfaccia del ricetrasmettitore o dell'apparecchiatura, il tipo di connettore, la modalità della fibra, il numero di fibre, la polarità, il genere del connettore, la lucidatura, la lunghezza del cavo, la classificazione della guaina, la quantità per lunghezza, l'etichettatura e l'imballaggio. Una topologia, una distinta base, un disegno, un campione o una specifica corrente aiutano Evolux a verificare la compatibilità dei componenti prima del preventivo.
Quando un data center dovrebbe utilizzare LC duplex anziché MPO/MTP?
Utilizzare LC duplex dove le apparecchiature attive e i campi patch espongono porte LC duplex e il collegamento trasporta una coppia di trasmissione/ricezione. Utilizza MPO/MTP per trunk multi-fibra, porte ottiche-parallele o aggregazione ad alta-densità; un cablaggio da MPO/MTP-a-LC o una transizione a cassetta può collegare i due tipi di interfaccia.
Come dovrebbero scegliere gli acquirenti tra OM3, OM4 e OS2?
Abbinare la fibra alle specifiche del ricetrasmettitore, alla lunghezza d'onda, alla portata e all'impianto installato. Evolux elenca gli assiemi multimodali OM3 e OM4 50/125 µm e le opzioni modalità singola-OS2 9/125 µm; conferma il grado esatto confrontandolo con la scheda tecnica dell'attrezzatura anziché selezionando solo in base al colore della giacca.
Quali dettagli MPO/MTP devono essere confermati prima della produzione?
Conferma il numero di fibre, il genere del connettore, l'orientamento della chiave, il metodo di polarità, la lucidatura UPC o APC, il grado della fibra, la classe di perdita e la mappatura end-to-end. Questi attributi funzionano come un unico sistema, quindi un tipo di cavo corretto con polarità o genere errati può comunque impedire il funzionamento del collegamento.
Quali sono il MOQ e il tempo di consegna del campione per i cavi in fibra personalizzati per data center?
Evolux afferma di supportare campioni, personalizzazione di piccoli-lotti e produzione di massa, ma il sito web non pubblica un MOQ numerico fisso o un tempo di consegna del campione per questa soluzione. Entrambi devono essere confermati dopo aver esaminato i requisiti di connettore, fibra, lunghezza, guaina, etichettatura, rapporto di test e quantità.
Evolux può fornire cavi con etichetta privata-e documentazione di test?
L'ambito di personalizzazione pubblicato include colori di giacca e stivali, contrassegni per cavi, etichette di prodotto, loghi, confezioni neutre o specifiche del cliente-e configurazioni di prodotto. Viene inoltre indicato il supporto del foglio dati e del report di inserimento-perdita/restituzione-test di perdita-; definire se i report sono basati su batch-o serializzati nella specifica dell'ordine approvato.
Costruisci la distinta base del cablaggio in fibra del tuo data center attorno a interfacce reali
Inviare la topologia, le interfacce del ricetrasmettitore, la mappatura dei connettori, i requisiti OM3/OM4 o OS2, le lunghezze, la guaina, le quantità e il piano di etichettatura. Evolux può esaminare i cavi assemblati e gli adattatori passivi rispetto alle specifiche presentate.
