Ehilà! In qualità di fornitore di splitter PLC in fibra ottica, spesso mi viene chiesto come misurare la risposta spettrale di questi eleganti dispositivi. Quindi, ho pensato di condividere alcuni spunti su questo argomento.

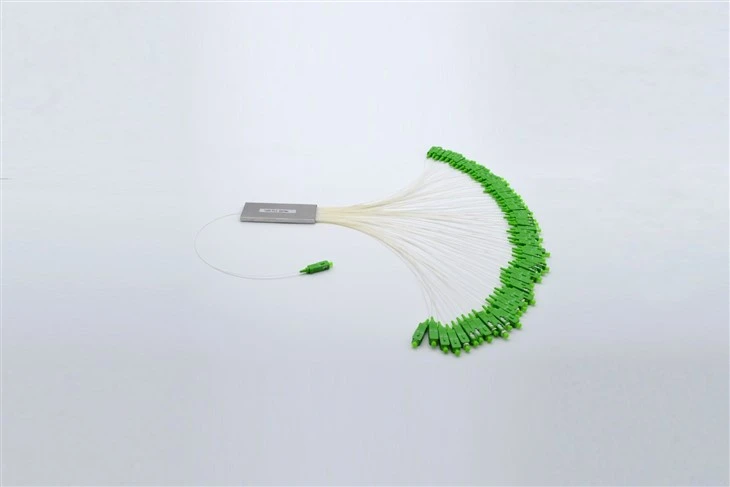

Prima di tutto, capiamo cos'è uno splitter PLC in fibra ottica. È un componente chiave nelle reti in fibra ottica, utilizzato per dividere un segnale ottico in più uscite. Offriamo una gamma di questi splitter, come ilSplitter fibra Plc 1x64, tubo in acciaio, fibra nuda 250μm, Sc Apc, monomodale, ILSplitter fibra Plc 1x16, tubo in acciaio, fibra nuda 250μm, Sc Upc, monomodale, e ilSplitter in fibra ottica Plc 1x4.
Perché misurare la risposta spettrale?
Misurare la risposta spettrale di uno splitter PLC in fibra ottica è fondamentale. Ci aiuta a capire come si comporta lo splitter su diverse lunghezze d'onda. Questo è importante perché nelle applicazioni del mondo reale, i segnali in fibra ottica possono funzionare a varie lunghezze d'onda. Conoscendo la risposta spettrale, possiamo garantire che lo splitter funzionerà bene in diverse configurazioni di rete.
Attrezzatura necessaria
Per misurare la risposta spettrale, avrai bisogno di alcune apparecchiature chiave:
- Sorgente luminosa: Una sorgente laser sintonizzabile è l'ideale. Permette di variare la lunghezza d'onda della luce inviata nello splitter. In questo modo puoi testare le prestazioni dello splitter a diverse lunghezze d'onda.
- Misuratore di potenza: Questo dispositivo misura la potenza della luce che esce da ciascuna porta di uscita dello splitter. Avrai bisogno di un misuratore di potenza ad alta precisione per ottenere risultati affidabili.
- Cavi in fibra ottica: I cavi in fibra ottica di buona qualità sono essenziali per collegare la sorgente luminosa, lo splitter e il misuratore di potenza. Assicurarsi che i cavi siano terminati correttamente per evitare perdite di segnale.
Il processo di misurazione
- Impostare: Innanzitutto, collegare la sorgente laser sintonizzabile alla porta di ingresso dello splitter PLC in fibra ottica utilizzando un cavo in fibra ottica. Quindi, collega ciascuna porta di uscita dello splitter a un misuratore di potenza utilizzando cavi in fibra ottica separati.
- Controlli iniziali: Prima di iniziare la misurazione, assicurarsi che tutti i collegamenti siano sicuri. Controllare il misuratore di potenza per assicurarsi che sia calibrato correttamente. Puoi anche eseguire un test rapido con una singola lunghezza d'onda per assicurarti che tutto funzioni come previsto.
- Scansione della lunghezza d'onda: avviare la sorgente laser sintonizzabile e impostarla sulla lunghezza d'onda iniziale dell'intervallo di misurazione. Ad esempio, potresti iniziare da 1260 nm. Misurare la potenza su ciascuna porta di uscita utilizzando i misuratori di potenza. Quindi, incrementare la lunghezza d'onda di un piccolo passo, diciamo 1 nm, e ripetere la misurazione della potenza su ciascuna porta di uscita. Continua a farlo finché non raggiungi la fine del tuo intervallo di misurazione, che potrebbe essere 1625 nm.
- Registrazione dei dati: Mentre si misura la potenza su ciascuna lunghezza d'onda e porta di uscita, registrare i dati. È possibile utilizzare un foglio di calcolo o un software di registrazione dati per tenere traccia dei valori. Questi dati verranno utilizzati per tracciare la curva di risposta spettrale.
- Calcoli: Una volta ottenuti tutti i dati, è possibile calcolare la perdita di inserzione e l'uniformità per ciascuna lunghezza d'onda. La perdita di inserzione è la differenza tra la potenza in ingresso e la potenza in uscita ad una particolare lunghezza d'onda. L'uniformità è la differenza tra le potenze di uscita massima e minima ad una determinata lunghezza d'onda.
Tracciare la curva di risposta spettrale
Dopo aver raccolto tutti i dati, è il momento di tracciare la curva di risposta spettrale. È possibile utilizzare software come Excel o software di misurazione ottica specializzati. Sull'asse x, traccia la lunghezza d'onda e sull'asse y, traccia la perdita di inserzione o la potenza di uscita. Questa curva ti fornirà una rappresentazione visiva di come si comporta lo splitter su diverse lunghezze d'onda.
Analisi dei risultati
- Perdita di inserzione: Osserva i valori della perdita di inserzione a diverse lunghezze d'onda. Un buon splitter PLC in fibra ottica dovrebbe avere una bassa perdita di inserzione nell'intervallo di lunghezze d'onda operative. Un'elevata perdita di inserzione può indicare problemi con lo splitter, come una scarsa qualità di produzione o danni.
- Uniformità: Controllare i valori di uniformità. È auspicabile una potenza di uscita uniforme su tutte le porte di uscita. Se c'è una grande differenza nella potenza di uscita tra le porte, ciò potrebbe portare a uno squilibrio del segnale nella rete.
- Picchi e cali: Cerca eventuali picchi o cali nella curva di risposta spettrale. I picchi potrebbero indicare effetti di risonanza, mentre i cali potrebbero essere dovuti ad assorbimento o interferenza. Queste irregolarità possono influenzare le prestazioni dello splitter e dovrebbero essere indagate ulteriormente.
Suggerimenti per una misurazione accurata
- Condizioni ambientali: Mantieni stabile l'ambiente di misurazione. La temperatura e l'umidità possono influenzare le prestazioni dello splitter e dell'apparecchiatura di misurazione. Provare ad eseguire la misurazione in un ambiente controllato.
- Gestione dei cavi: Assicurarsi che i cavi in fibra ottica non siano piegati o attorcigliati eccessivamente. Piegare i cavi può causare perdite di segnale e influenzare i risultati della misurazione.
- Calibrazione: Calibrare regolarmente la sorgente laser sintonizzabile e i misuratori di potenza per garantire misurazioni accurate.
Garanzia di qualità
In qualità di fornitore, eseguiamo queste misurazioni della risposta spettrale su tutti i nostri splitter PLC in fibra ottica prima di spedirli ai nostri clienti. Ciò garantisce che gli splitter soddisfino gli standard di qualità richiesti. Conserviamo inoltre registrazioni dettagliate dei risultati delle misurazioni per ogni splitter, che possono essere fornite ai nostri clienti su richiesta.
Conclusione
Misurare la risposta spettrale di uno splitter PLC in fibra ottica è un passo cruciale per garantirne le prestazioni nelle reti in fibra ottica. Seguendo i passaggi sopra descritti, puoi misurare con precisione le prestazioni dello splitter su diverse lunghezze d'onda. Che tu sia un installatore di rete, un ingegnere o semplicemente interessato alla fibra ottica, capire come misurare la risposta spettrale ti aiuterà a prendere decisioni informate nella scelta di uno splitter.
Se sei nel mercato degli splitter PLC in fibra ottica di alta qualità e desideri saperne di più sui nostri prodotti, non esitare a contattarci per una consulenza sull'acquisto. Siamo qui per aiutarti a trovare lo splitter giusto per le tue esigenze.
