Evolux Fiber offre cavo patch in fibra ottica personalizzato da LC/UPC a connettore duplex LC/UPC con cavo Simplex. Viene utilizzato nelle LAN all'interno di edifici o campus per collegare computer, stampanti e altri dispositivi di rete, offrendo velocità di trasferimento dati più elevate rispetto ai tradizionali cavi in rame.
Specifica
| Tipo di fibra | SM/MM |
|---|---|
| Polacco | PC/UPC/APC |
| Tipo di connettore | LC, SC, ST, FC |
| Perdita di inserzione | Inferiore o uguale a 0,30 dB (IEC Grado C); Inferiore o uguale a 0,15 dB (IEC Grado B) |
| Perdita di ritorno | SM UPC Maggiore o uguale a 50 dB; SM APC Maggiore o uguale a 60 dB; MM PC Maggiore o uguale a 35 dB |
| Diametro della giacca | 0,9 mm, 2,0 mm, 3,0 mm |
| Modalità fibra | 9/125um, 50/125um, 62,5/125um |
| Opzioni cavo | PVC/LSZH/OFNP |
| Temperatura operativa | -40ºC~+75ºC |
Caratteristiche
-Progettazione UnibootRiduce il volume del cavo fino al 50% durante l'instradamento
-Scheda Push/Pull per una migliore usabilità nelle applicazioni-ad alta densità
-Bassa perdita di inserzione e alta perdita di ritorno
-Tutti i dati sulle prestazioni sono garantiti sull'intero intervallo di temperature di funzionamento (da -40 gradi a +85 gradi)
-Ampia selezione di tipi di connettori standard (inclusi SC/APC, LC/UPC, LC/APC e MPO/APC) e lunghezze (fino a 30 metri)

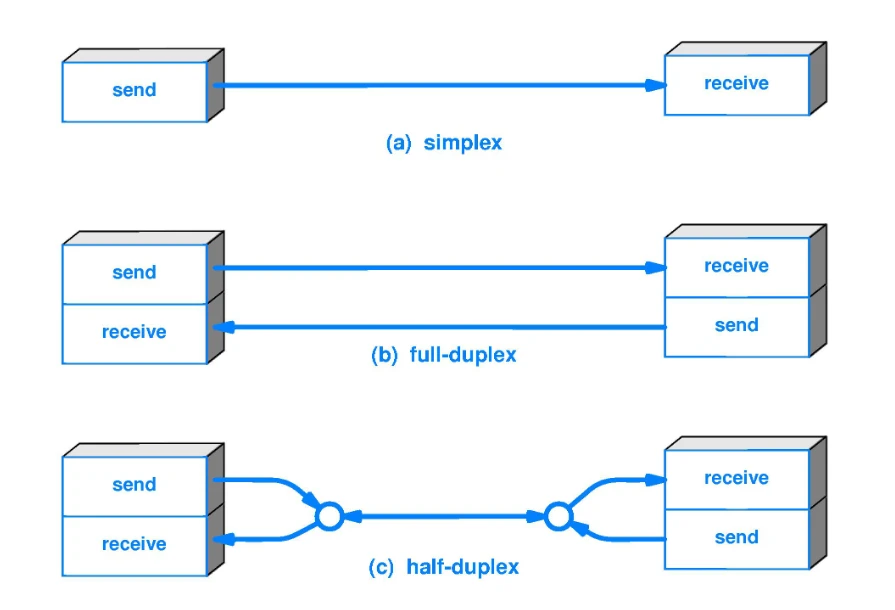

Qual è la differenza traCavo in fibra ottica simplex e duplex?
Semplice:Simplex ha solo un cavo in fibra ottica e un connettore in fibra ottica a ciascuna estremità. Consente la trasmissione dei dati solo in una direzione, il che è irreversibile. Simplex viene generalmente utilizzato all'interno degli edifici per switch Ethernet o altri dispositivi.
Duplex:Duplex ha due fili di cavo in fibra ottica e due connettori in fibra ottica a ciascuna estremità per l'invio e la ricezione dei dati. Il duplex viene spesso utilizzato per collegare apparecchiature di rete ad alta-velocità, come sistemi server e switch in fibra ottica.
Applicazioni
Dove utilizzare il cavo patch duplex monomodale da LC a LC UPC 9/125μm
Connessioni da server data center-a-switch in fibra
La configurazione duplex LC-LC UPC supporta canali di trasmissione e ricezione simultanei richiesti per le connessioni NIC del server agli switch-superiori-del rack. La fibra monomodale da 9/125μm offre una bassa attenuazione su percorsi fino a diversi chilometri, rendendo questo cavo di connessione adatto sia per connessioni intra-rack che per collegamenti tra-corridoi in ambienti data center su-scala su larga scala.
Cablaggio strutturato della dorsale LAN aziendale
La costruzione di reti dorsali che collegano sale di telecomunicazione su più piani utilizza cavi patch duplex monomodali LC UPC per la distribuzione della fibra tra i- piani. L'opzione giacca LSZH soddisfa i codici di sicurezza antincendio per i cavi instradati attraverso spazi plenum e colonne montanti, mentre l'intervallo di temperatura operativa da -40 gradi a +75 gradi è adatto agli armadi per apparecchiature con controllo climatico variabile.
Connessioni alla rete di distribuzione ottica FTTH
Fibra-a-casa-le implementazioni che collegano le porte OLT agli ingressi splitter richiedono cavi terminati LC UPC affidabili. La specifica di perdita di inserzione IEC Grado B inferiore o uguale a 0,15 dB preserva il budget di potenza ottica per i sistemi PON che servono abbonati residenziali su distanze di distribuzione estese.
Patching ODF dell'ufficio centrale delle telecomunicazioni
Gli operatori di telecomunicazioni che gestiscono i frame di distribuzione ottica negli uffici centrali utilizzano ponticelli duplex monomodali da LC a LC per la connessione incrociata delle apparecchiature di trasmissione. La disponibilità di diametri della guaina da 0,9 mm, 2,0 mm e 3,0 mm consente la selezione in base alla densità dei cavi e ai requisiti di instradamento all'interno dei rack delle apparecchiature.
Broadcast Facility SDI-su-trasporto in fibra
I sistemi di produzione televisiva e trasmissione broadcast che trasportano segnali 3G-SDI e 12G-SDI su fibra utilizzano connessioni LC duplex per i collegamenti di controllo da studio-a-master-. L'ampio intervallo di temperature operative supporta installazioni in veicoli di produzione mobili e strutture di trasmissione remota.
Domande frequenti
Q1: A quale tipo di fibra si riferisce 9/125μm?
R: La specifica 9/125μm indica una fibra monomodale con un diametro del nucleo di 9-micron e un diametro del rivestimento di 125 micron. Questo tipo di fibra supporta la trasmissione a lunga distanza alle lunghezze d'onda di 1310 nm e 1550 nm con un'attenuazione minima del segnale.
Q2: Qual è la differenza tra le opzioni di rivestimento in PVC, LSZH e OFNP?
R: Il PVC (cloruro di polivinile) è il rivestimento standard per uso interno generale. LSZH (Low Smoke Zero Halogen) rilascia una quantità minima di fumo e nessun gas alogeno tossico quando brucia, adatto per spazi chiusi. OFNP (Plenum non conduttivo in fibra ottica) soddisfa i requisiti NEC per i cavi negli spazi di trattamento dell'aria-sopra i controsoffitti.
D3: Quale perdita di inserzione posso aspettarmi dai connettori IEC di grado B?
R: I connettori IEC Grado B offronoperdita di inserzioneinferiore o uguale a 0,15 dB per coppia accoppiata. Questa specifica preserva una maggiore potenza ottica rispetto al Grado C (inferiore o uguale a 0,30 dB), il che è importante per i collegamenti a lunga-distanza con budget energetici limitati.
Q4: Cosa significa il tipo di smalto UPC?
R: UPC (Ultra Physical Contact) si riferisce al metodo di lucidatura frontale dell'estremità del connettore- che crea una superficie leggermente curva, ottenendoperdita di rendimentodi Maggiore o uguale a 50 dB per applicazioni monomodali. Questo tipo polacco è standard per le reti di trasmissione dati digitali.
Q5: Posso utilizzare questo cavo per installazioni esterne?
R: La temperatura operativa compresa tra -40 gradi e +75 gradi può adattarsi ad alcune installazioni di armadietti esterni, ma questo cavo è progettato principalmente per l'uso interno. Le applicazioni esterne richiedono cavi con protezione UV aggiuntiva e struttura che blocca l'umidità.
Q6: Quali diametri di rivestimento sono disponibili?
R: Sono disponibili tre diametri di guaina: 0,9 mm per applicazioni pigtail e in spazi ristretti-, 2,0 mm come diametro del cavo di connessione standard e 3,0 mm per installazioni che richiedono protezione meccanica aggiuntiva.
Q7: Quali tipi di connettori possono essere combinati con LC?
R: La linea di prodotti supporta i tipi di connettori LC, SC, ST e FC in varie combinazioni. Sono disponibili cavi ibridi come da LC a SC o da LC a FC per collegare apparecchiature con diversi tipi di interfaccia.
Q8: Come devo pulire i connettori LC prima dell'uso?
R: Utilizzare una penna per pulizia a fibra ottica o un detergente per cassette progettato per ferrule LC. Pulire l'estremità del connettore prima di ogni accoppiamento per evitare la contaminazione da polvere che aumenta la perdita di inserimento.
