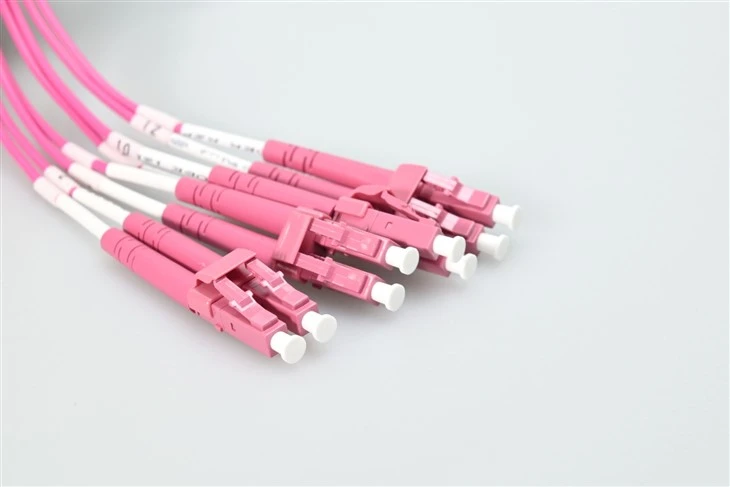

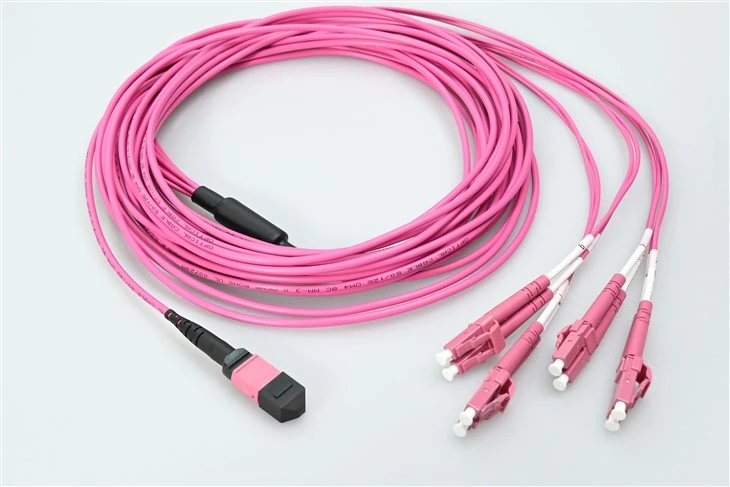

Evolux Fiber MTP TO LC UPC 8CORE OM4 3.0MM PATCH CORD supporta la migrazione del data center a velocità dati più elevate se utilizzato con i nostri trunk. I cavi MTP® rappresentano una soluzione efficiente per il collegamento di fibre ad alta-densità nei data center, eliminando la necessità di terminazioni sul campo-che richiedono molto tempo. Sono progettati per risparmiare spazio e semplificare la gestione dei cavi fornendo al tempo stesso opzioni di collegamento-economiche all'interno degli armadietti. Per le distribuzioni del trunk backbone, il nsCavi patch trunk multimodali in fibra MTP OM4 12-offrire una soluzione di cablaggio complementare ad alta-densità.
Specifica
| Connettore A | MTP Femmina (senza pin) | Connettore B | LC UPC Duplex |
| Modalità fibra | OM4 50/125μm | Lunghezza d'onda | 850/1300 nm |
| Distanza Ethernet 40/100G | 150 metri a 850 nm | Distanza Ethernet 10G | 400 metri a 850 nm |
| Connettore MTP IL | 0,35 dB massimo (0,15 dB tipico) | Connettore LC IL | Inferiore o uguale a 0,2 dB |
| Connettore MTP RL | Maggiore o uguale a 20 dB | Connettore LC RL | Maggiore o uguale a 30 dB |
| Attenuazione a 850nm | Inferiore o uguale a 2,3 dB/km | Attenuazione a 1300nm | Inferiore o uguale a 0,6 dB/km |
| Guaina per cavi | Plenum (OFNP) | Conteggio delle fibre | 8 fibre |
| Diametro esterno del cavo (OD) | 3,0 mm | Diametro esterno di rottura (OD) | 2,0 mm |
| Carico di trazione dell'installazione | 66N | Resistenza alla trazione (a lungo/breve termine) | 80/240N |
| Temperatura operativa | (da -10 a 60 gradi (da 14 a 140 ℉) | Temperatura di conservazione | (da -10 a 70 gradi (da 14 a 158 ℉) |
Caratteristiche
La lavorazione di alta-qualità garantisce una trasmissione affidabile
-Connettore MTP: fornisce segnali coerenti e consente una progettazione del sistema adattabile.
-Fibra: consente una maggiore flessibilità nell'instradamento e nello stoccaggio dei cavi attraverso curve più strette.
-Giacca: riduzione del potenziale danno grazie a materiali-resistenti al fuoco e a basso-fumo.
Ottimizzazione della densità dei cavi per soddisfare diverse condizioni ambientali.
- Riduzione dei costi di installazione riducendo al minimo gli sprechi, migliorando la gestione dei cavi e semplificando l'implementazione.
L'aggiornamento della tua rete è reso semplice grazie a un plug-in-facile da usare-.
I cavi di cablaggio -MTP®-LC facilitano rapidi aggiornamenti della velocità dati, inclusa la migrazione da 10G a 40G. Per comprendere meglio il confronto tra OM4 e altri gradi multimodali prima di impegnarsi in un'infrastruttura di cablaggio, consultare la nostra panoramica diDifferenze di tipo di fibra multimodale da OM1 a OM5 e valori di larghezza di banda.
Applicazioni
Migrazione della rete del data center da 10G a 40G/100G
Questo cavo breakout MTP-LC fornisce un percorso di aggiornamento diretto dall'infrastruttura Ethernet da 10G a 40G/100G. La configurazione a 8-fibre soddisfa i requisiti del ricetrasmettitore QSFP+ 40G standard, consentendo una migrazione rapida e senza interruzioni del data center senza sostituire i pannelli di permutazione esistenti basati su LC. Per una guida completa alla pianificazione sulle scelte di cablaggio strutturato a 100G, fare riferimento al nostro articolo sucome scegliere il cablaggio in fibra ottica giusto per le implementazioni di data center 100G.
Patch in fibra ad alta-densità nelle strutture di colocation
Progettato per il collegamento a livello di rack-a-rack e cabinet-dove lo spazio è limitato. Il design del fanout da MTP-a-LC consolida otto connessioni in fibra in un'unica interfaccia MTP, riducendo la congestione dei cavi in ambienti di colocation ad alta-densità.
Installazione di spazio aereo Plenum per edifici aziendali
Il rivestimento plenum OFNP- soddisfa i codici di sicurezza antincendio per l'installazione in spazi di trattamento dell'aria sopra controsoffitti. Le reti di campus aziendali e gli edifici commerciali che richiedono cavi in fibra-conformi al codice traggono vantaggio da questo cavo di connessione breakout plenum.
Breve-Raggiungimento dell'interconnessione da 40G QSFP+ a SFP+
Collega le porte dello switch QSFP+ 40G direttamente a quattro porte SFP+ 10G utilizzando la struttura breakout a 8-fibre. Questo cavo di cablaggio MTP per la conversione da QSFP-a SFP elimina la necessità di moduli breakout separati. Quando l'endpoint di patching richiede una porta dell'adattatore fissa invece di un cavo diretto, nsAdattatori per fibra ottica MTP/MPO per montaggio a pannello da 8, 12 e 24 fibrefornire l'interfaccia corrispondente.
Connettività in fibra per apparecchiature di test e laboratorio
Supporta apparecchiature di test ottici e configurazioni di laboratorio che richiedono connessioni OM4 multimodali con bassa perdita di inserzione verificata. Il connettore MTP da 0,35 dB testato in fabbrica- garantisce linee di base di misurazione accurate per applicazioni di test della fibra.
Domande frequenti
Q1: Qual è la differenza tra i connettori MTP e MPO su questo cavo breakout?
R: MTP è un marchio registrato di US Conec che soddisfa gli standard MPO con funzionalità avanzate come perni guida ovali e morsetti per perni metallici. Questo cavo utilizza connettori US Conec MTP originali con perdita di inserzione massima di 0,35 dB, che supera i connettori MPO generici in termini di coerenza del segnale.
D2: Questo cavo MTP-LC a 8-fibre supporta i ricetrasmettitori QSFP+ 40G?
R: Sì. La configurazione a 8-fibre corrisponde ai requisiti del canale per i moduli 40GBASE-SR4 QSFP+. Ciascuna porta 40G utilizza 4 fibre per la trasmissione e 4 fibre per la ricezione, rendendo questo cavo breakout da MTP a LC compatibile con i ricetrasmettitori multimodali 40G standard. Per un confronto fianco a fianco-a-di quando utilizzare le interfacce LC rispetto a quelle MTP/MPO in ambienti ad alta densità, consulta il nostroguida pratica alla selezione dei connettori LC o MTP/MPO per il collegamento di fibre ad alta-densità.
Q3: Cosa significa la classificazione del plenum OFNP per questo cavo patch in fibra?
R: OFNP (Optical Fiber Nonconductive Plenum) indica che la guaina del cavo è resistente al fuoco-e produce poco fumo se esposta alla fiamma. Questo cavo breakout MTP classificato plenum- è approvato per l'installazione negli spazi di ritorno dell'aria degli edifici senza condotto.
Q4: Fino a che distanza questo cavo OM4 MTP-LC può trasmettere segnali 40G o 100G?
R: Secondo le specifiche, questo cavo patch multimodale OM4 supporta la trasmissione Ethernet 40G/100G fino a 150 metri con una lunghezza d'onda di 850 nm e Ethernet 10G fino a 400 metri.
Q5: Questo connettore MTP è maschio (pinlato) o femmina (senza pin)?
R: L'estremità MTP è femmina (senza pin). Quando ti colleghi a cavi o cassette trunk MTP, assicurati che il connettore di accoppiamento sia maschio (bloccato) per ottenere un allineamento corretto e una connessione a bassa-perdita.
D6: Quali applicazioni richiedono un cavo in fibra-classificato da MTP a LC?
R: Le normative edilizie in genere richiedono cavi classificati- nei plenum di ripresa dell'aria a soffitto, nei pavimenti sopraelevati dei data center e in qualsiasi area in cui circola l'aria per i sistemi HVAC. Questo cavo fanout MTP rivestito OFNP- soddisfa tali requisiti di installazione.
D7: Posso ordinare lunghezze personalizzate per questo cavo breakout a 8 fibre MTP-LC?
R: Sì. Su richiesta sono disponibili lunghezze di cavo personalizzate, conteggi di fibre alternativi e diverse configurazioni di gambe breakout. Contatta l'ufficio vendite per specificare i requisiti del cablaggio di breakout MTP per ordini di grandi quantità o di progetto.
