introduzione al prodotto

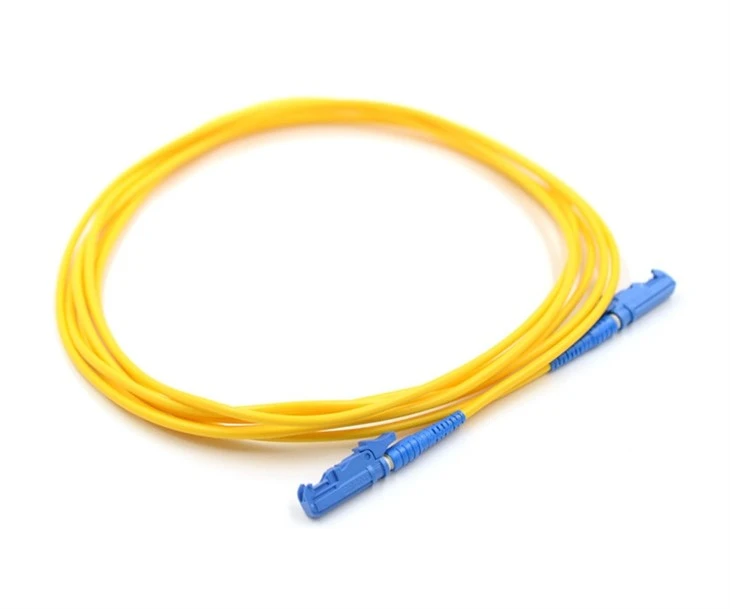

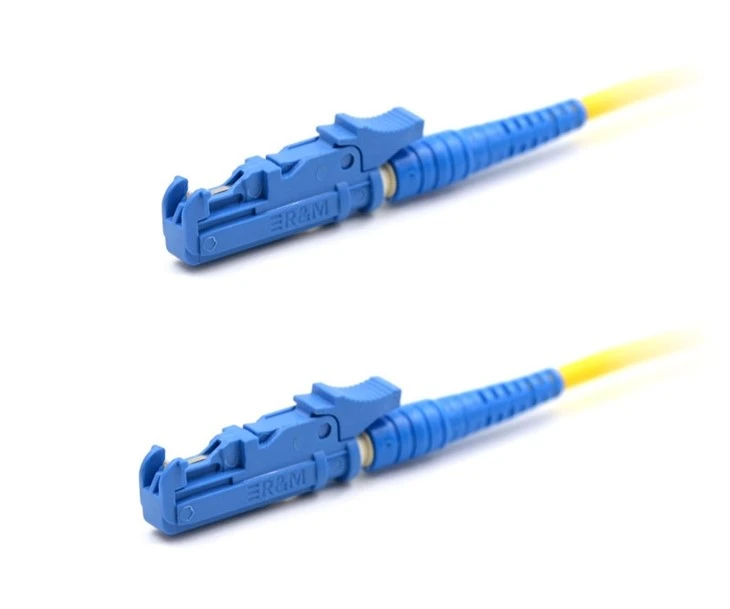

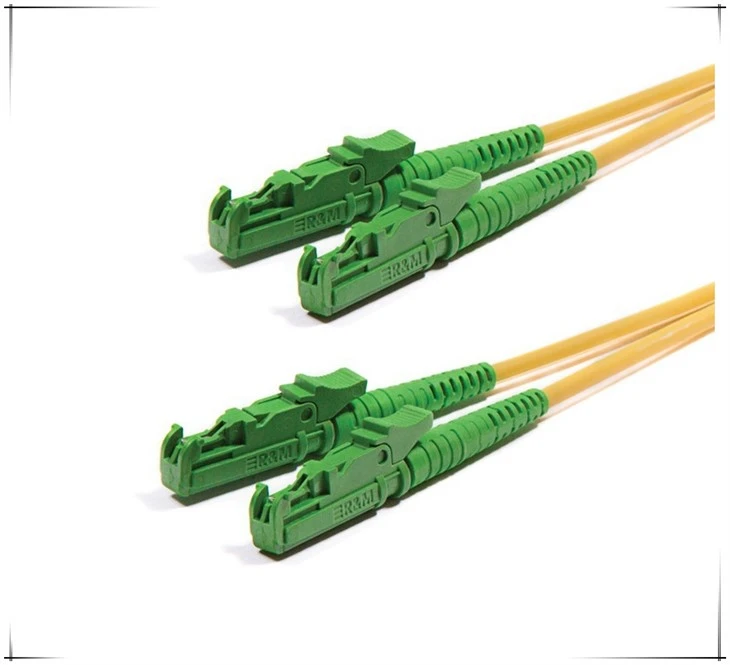

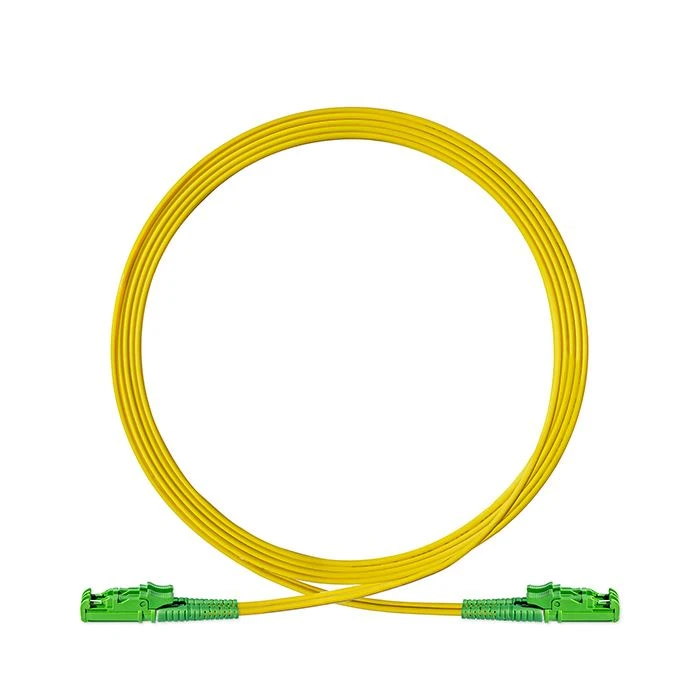

Fibra ottica E2000cavi dei ponticelliè un breve cavo in fibra ottica dotato di connettori su entrambe le estremità. Questo cavo viene utilizzato per collegare due gadget o parti di rete, come un router e uno switch o un pannello di connessione e un ricetrasmettitore. I cavi di connessione sono disponibili in varie lunghezze e tipi di fibra, come fibra monomodale o multimodale, e i connettori possono essere di diversi tipi, inclusi SC, ST, LC e MTP/MPO. Utilizzando questi cavi è possibile stabilire e rimuovere collegamenti tra i componenti di rete rapidamente e senza la necessità di cablaggi complessi.

Specifica

Connettore A	E2000	Connettore B	E2000
Modalità fibra	9/125 μm	Conteggio delle fibre	Semplice
Grado di fibra	G.652D/G.657A2	Raggio di curvatura minimo	30 mm
Tipo polacco	UPC/APC	Diametro del cavo	2.0MM
Guaina per cavi	PVC/LSZH	Colore della giacca	Giallo
Lunghezza d'onda	1310 nm/1550 nm	Durabilità	>1000 volte
Perdita di inserzione	Inferiore o uguale a 0,25 dB	Intercambiabilità	Inferiore o uguale a 0,2 dB
Perdita di ritorno	Maggiore o uguale a 55 dB	Vibrazione	Inferiore o uguale a 0,2 dB
temperatura di esercizio	-40~85 gradi	Temperatura di conservazione	-40~85 gradi

Caratteristica

Bassa inserzione e perdita di ritorno:I cavi patch in fibra ottica hanno una bassa perdita di inserzione e di ritorno, il che significa che sono altamente efficienti nella trasmissione di dati su lunghe distanze con rumore minimo e attenuazione del segnale.

Elevata larghezza di banda:I cavi patch in fibra ottica hanno elevate capacità di larghezza di banda, che li rendono ideali per applicazioni di trasmissione dati ad alta velocità che richiedono una grande capacità di trasferimento dati.

Ampia gamma di applicazioni:I cavi patch in fibra ottica sono utilizzati in un'ampia gamma di applicazioni, come data center, telecomunicazioni, apparecchiature mediche, militare e aerospaziale e automazione industriale.

Flessibilità:I cavi patch in fibra ottica sono altamente flessibili, il che significa che possono essere facilmente installati in spazi ristretti dove i tradizionali cavi in rame non si adatterebbero.

Durabilità:I cavi patch in fibra ottica sono estremamente durevoli e possono funzionare in ambienti difficili, comprese temperature elevate, umidità ed esposizione a sostanze chimiche.

Installazione facile:I connettori sui cavi patch in fibra ottica sono plug-and-play, il che significa che possono essere facilmente collegati ad altri dispositivi senza la necessità di strumenti o attrezzature speciali.

Conveniente:I cavi patch in fibra ottica sono convenienti e offrono un costo totale di proprietà inferiore rispetto ai cavi in rame, soprattutto su lunghe distanze.

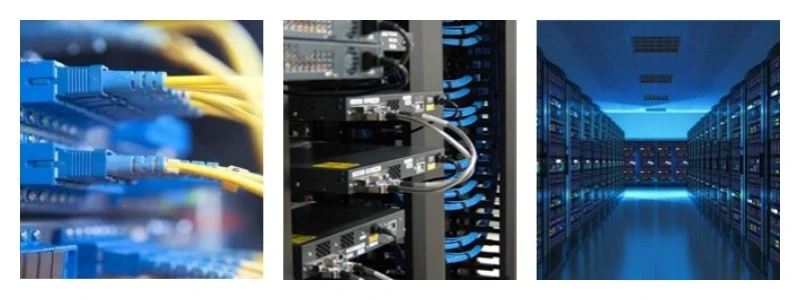

Applicazione

CATV, apparecchiature di prova metropolitane;
Reti di telecomunicazione;
Reti locali (LAN);
Reti geografiche (WAN);
Installazioni in locali;
Reti di elaborazione dati;
Terminazione di dispositivi attivi video e militari.

FTTX

Controllo di qualità

Cinque test per garantire la qualità del cavo patch in fibra

La qualità dei cavi patch in fibra influisce sull'intero collegamento in fibra ottica. Ogni cavo patch in fibra deve essere rigorosamente testato prima di lasciare la fabbrica. Quali test eseguirà quindi un produttore di cavi di connessione in fibra per garantire l'alta qualità dei cavi di connessione?

Per garantire la qualità dei cavi di connessione ottici, prima di lasciare la fabbrica vengono generalmente eseguiti i seguenti cinque tipi di test di ispezione.

Rilevamento della perdita di inserzione/ritorno del cavo di connessione in fibra

La perdita di inserzione e la perdita di ritorno sono parametri chiave che influenzano i cavi di connessione ottici. Lo standard TIA stabilisce chiaramente che la perdita di inserzione massima del cavo di connessione ottico è 0,75 dB (ovvero il valore massimo accettabile).

Per la maggior parte dei cavi patch in fibra sul mercato, l'intervallo normale di perdita di inserzione è compreso tra {{0}},3 dB e 0,5 dB, mentre l'intervallo di alcune perdite di inserzione basse è compreso tra {{6 }}.15 dB e 0,2 dB. I valori della perdita di ritorno sono espressi in dB e sono generalmente negativi, quindi valori più alti sono migliori e le specifiche tipiche vanno da -15 a -60 dB.

Secondo gli standard del settore, la perdita di ritorno dei connettori in fibra ottica lucidati Ultra PC dovrebbe essere maggiore di 50 dB, mentre la perdita di ritorno della lucidatura smussata è solitamente maggiore di 60 dB. Il tipo di PC deve essere maggiore di 40 dB. Per la fibra multimodale, i valori RL tipici sono compresi tra 20 e 40 dB.

Gli indicatori dei ponticelli generali di tipo carrier sono che la perdita di inserzione è inferiore a 0,3 dB e la perdita di ritorno è maggiore di 45 dB.

Ispezione della faccia terminale del cavo di connessione in fibra

La pulizia dell'estremità del connettore in fibra ottica influisce direttamente sulle sue prestazioni. Ad esempio, graffi, cavità, crepe, polvere, ecc. sull'estremità della fibra ottica causeranno la perdita del segnale di connessione, con conseguente cattivo inserimento e perdita di ritorno.

Ispezione con interferometro 3D del cavo di connessione in fibra

Il test dell'interferometro 3D serve principalmente a testare la geometria della faccia terminale della fibra e i parametri includono il raggio di curvatura, l'offset del vertice, l'altezza della fibra e così via. La faccia finale del cavo patch in fibra deve essere rettificata in una superficie sferica, ma i prodotti realizzati mediante l'effettivo processo di produzione non possono essere perfetti.

Quali sono i valori appropriati per il raggio di curvatura, l'offset del vertice e l'altezza della fibra?

Pertanto, la forma della faccia finale è specificata nella norma tecnica, che comprende il raggio di curvatura ROC, l'offset del vertice e l'altezza della fibra.

Secondo gli standard tecnici dell'organizzazione IEC, il valore di riferimento del raggio di curvatura ROC è che il connettore di tipo PC sia 10~25 mm e il connettore di tipo APC sia 5~15 mm. L'offset del vertice si riferisce all'offset tra il vertice della superficie curva e l'asse della fibra. Se l'offset del vertice è troppo grande, la deformazione della faccia terminale è sufficiente a provocare il contatto fisico tra le fibre. Pertanto, la norma tecnica richiede che l'offset del vertice del ponticello in fibra sia inferiore o uguale a 50μm.

L'altezza della fibra si riferisce all'altezza della faccia terminale della fibra rispetto alla faccia finale della ghiera. La faccia terminale della fibra può sporgere sopra la faccia finale della boccola, o può essere incassata sotto la faccia finale della boccola. L'intervallo di altezza della fibra ottica specificato nello standard tecnico è -250~+250nm.

Test delle prestazioni meccaniche del cavo di connessione in fibra

Ad esempio, test di trazione, testare il cavo di connessione ottico con una forza di trazione specificata per verificare l'attenuazione della fibra e il fattore di sicurezza della deformazione dell'allungamento della fibra.
