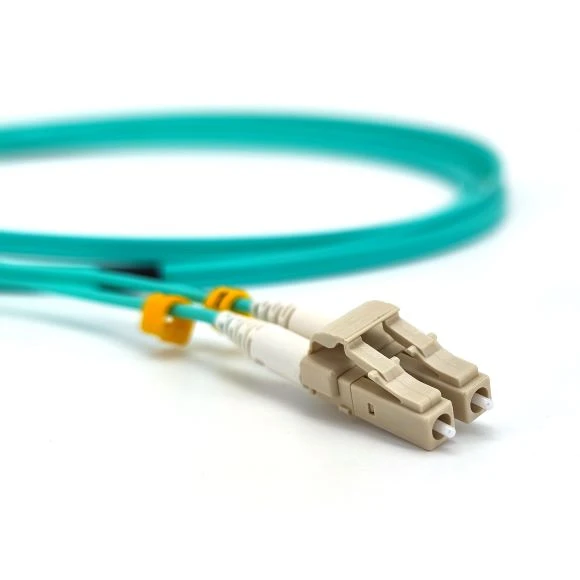

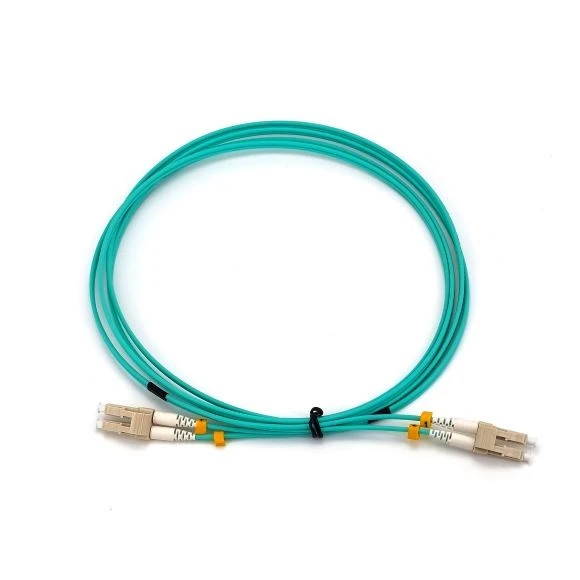

Cos'è il cavo patch LC LC?
Il cavo patch in fibra ottica da LC UPC a LC UPC è costituito da un cavo patch in fibra ottica fornito con una guaina LSZH ed è preterminato con connettori in fibra ottica LC UPC su entrambe le estremità. Il connettore in fibra ottica di tipo LC UPC ridurrà al minimo il livello di perdita di inserzione con la sua finitura superficiale lucida.
I nostri cavi sono ispezionati otticamente al 100% e testati per la perdita di inserzione.
Specifica
|
Tipo di connettore |
LC |
|
Tipo di lucidatura |
UPC |
| Tipo di fibra | LSZH Duplex |
| Modalità fibra | Modalità multipla |
|
Perdita di inserzione (dB) |
Inferiore o uguale a 0.20 |
| Perdita di ritorno (dB) | UPC maggiore o uguale a 50, APC maggiore o uguale a 65 |
|
Temperatura di installazione (gradi) |
da -20 a 70 |
|
Temperatura di stoccaggio (gradi) |
da -40 a +85 |
Cos'è il cavo in fibra ottica OM3?
La fibra OM3 è un tipo di fibra multimodale ottimizzata per il laser. Questo tipo di fibra utilizza una sorgente di luce laser VCSEL da 850 nm, il diametro del nucleo è di 50 μm e la guaina esterna è blu acqua. Viene solitamente utilizzato nell'ambiente di cablaggio dei data center e supporta 10G o addirittura È una trasmissione Ethernet ad alta velocità 40/100G.
Tipi di cavi in fibra ottica
| Tipo di fibra | Diametro del nucleo (μm) | Colore della giacca | Lunghezza d'onda | Larghezza di banda eccessiva (@850nm) | Larghezza di banda effettiva (@850nm) | |
|---|---|---|---|---|---|---|
| Multimodale | OM1 | 62.5 | Arancia | 850 nm 1300 nm |
500 MHz | – |
| OM2 | 50 | Arancia | 850 nm 1300 nm |
200 MHz | – | |
| OM3 | 50 | Acqua | 850 nm 1300 nm |
1500 MHz | 2000 MHz | |
| OM4 | 50 | Acqua | 850 nm 1300 nm |
3500 MHz | 47000 MHz | |
| OM5 | 50 | Verde lime | 850 nm 953 nm 1300 nm |
3500 MHz | 47000 MHz | |
| Modalità singola | OS1/OS2 | 8.3 o 9 | Giallo | 1310 nm 1550 nm |
– | – |
Velocità e lunghezze dei cavi in fibra ottica
| Tipo di fibra | Ethernet veloce 10/100 | GigabitGbE10 | Gigabit 10GbE | 40Gigabit 40GbE | 100 Gigabit 100GbE | 400Gigabit 400GbE | 40GigabitSWDM4 | 100 GigabitSWDM4 |
|---|---|---|---|---|---|---|---|---|
| OM1 | 2000m | 275m | 33m | – | – | – | – | – |
| OM2 | 2000m | 550m | 82m | – | – | – | – | – |
| OM3 | 2000m | 800m | 300m | 100m | 100m | 70m | 240m | 75m |
| OM4 | 2000m | 1100m | 400m | 150m | 150m | 100m | 350m | 100m |
| OM5 | 2000m | 1100m | 400m | 150m | 150m | 150m | 440m | 150m |
| OS1/OS2 | 40 km | 100 km | 40 km | 40 km | 40 km | 10 km | – | – |
