Guida ai cavi in ​​fibra MPO-12: usi, polarità, MPO-8 e LC

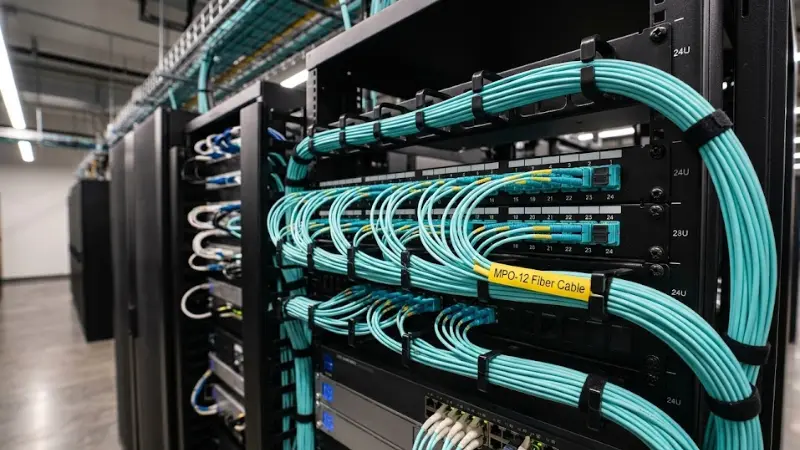

Se stai valutando un cablaggio in fibra ad alta-densità per la dorsale di un data center o un impianto di cablaggio strutturato, il cavo in fibra MPO-12 sarà una delle prime opzioni nella tua lista. I connettori MPO racchiudono più fibre in un unico puntale e la variante a 12 fibre è un pilastro del cablaggio dei data center aziendali da oltre un decennio. Ma "popolare" non significa sempre "ottimale". Molti moderni ricetrasmettitori a ottica parallela utilizzano solo 8 fibre, il che significa che un design Base-12 può lasciare quattro fibre inattive in quei collegamenti specifici.

Questa guida spiega cos'è effettivamente un cavo MPO-12, dove ha ancora un forte senso pratico, come funzionano la polarità e il genere del connettore e come decidere se MPO-12, MPO-8 o duplexconnettori LCsono la soluzione giusta per il tuo prossimo progetto.

Cos'è un cavo in fibra MPO-12?

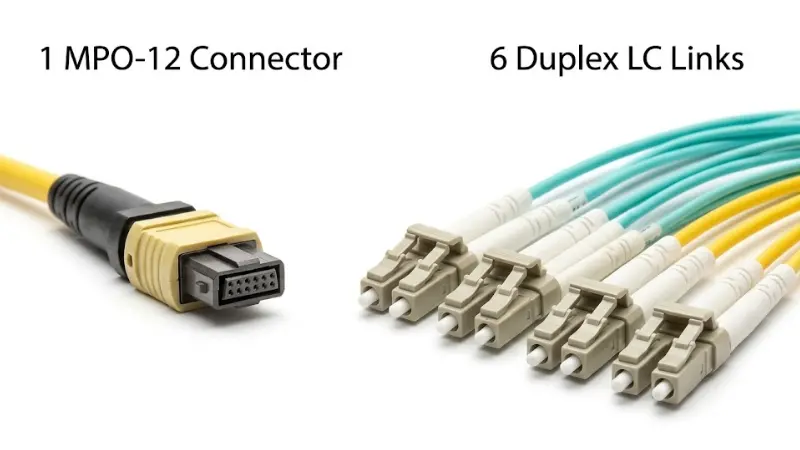

Un cavo in fibra MPO-12 è un gruppo multifibra che termina 12 fibre ottiche in un unicoconnettore MPO. Il vantaggio principale è la densità: un'interfaccia compatta sostituisce fino a sei cavi di connessione duplex. Questo consolidamento è il motivo per cui il cablaggio basato su MPO- domina i collegamenti backbone strutturati nei data center di medie-e-grandi dimensioni, dove la gestione di centinaia di singoli ponticelli duplex sarebbe poco pratica.

Rispetto ad un duplex standardCavo di connessione LC, un trunk MPO-12 è progettato per l'aggregazione - trasportando molte fibre attraverso un unico percorso e suddividendole in cassette o pannelli adattatori più vicini all'apparecchiatura. Se il tuo ambiente necessita solo di un collegamento a due-fibra punto-a-punto, un cavo LC duplex è più semplice ed economico. MPO-12 guadagna il suo posto quando il numero di fibre, la densità dei portacavi o la velocità di distribuzione sono importanti.

Vedrai anche il termine MTP utilizzato insieme a MPO. MTP è un connettore con marchio registrato e con specifiche superiori-prodotto da US Conec, completamente compatibile con il fattore di forma MPO generico. Per le decisioni di acquisto, ciò che conta è che il connettore soddisfi i requisiti di perdita di inserzione e perdita di ritorno, non quale etichetta appare sull'alloggiamento.

Dove MPO-12 ha ancora un forte senso pratico

Il cablaggio MPO Base-12 è tutt'altro che obsoleto, ma il suo potenziale si è ridotto da quando il settore ha adottato l'ottica parallela a 8 fibre. È qui che MPO-12 rimane una buona scelta:

•

• Consolidamento della dorsale per applicazioni duplex.

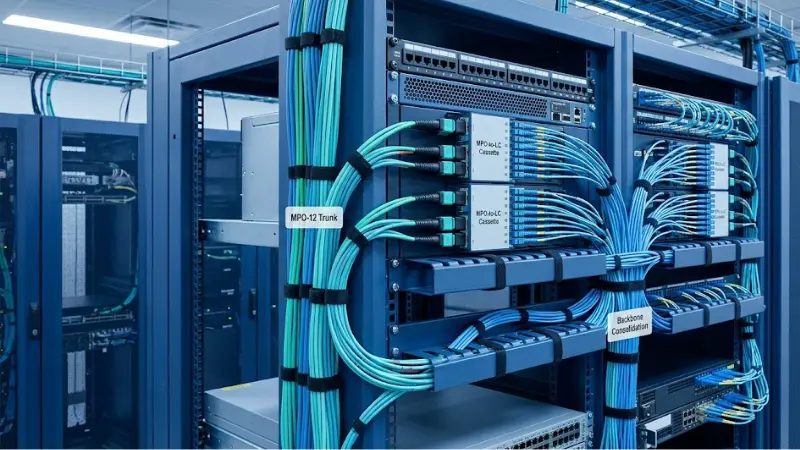

• Nei progetti di cablaggio strutturato che aggregano più collegamenti duplex 10G in un unico trunk, i gruppi MPO a 12 fibre si collegano aMPO-a-cassette LCche si aprono su sei porte LC duplex. Questo rimane uno dei modelli di implementazione più comuni nei data center aziendali.

•

• Ambienti dismessi con infrastruttura Base-12 esistente.

• Se la tua struttura utilizza già 12- trunk, cassette e pannelli di connessione in fibra, restare con MPO-12 per l'espansione evita i costi e la complessità di una riarchitettura completa. I cavi patch di conversione o le cassette ibride possono collegare i trunk Base-12 alle porte delle apparecchiature a 8 fibre quando necessario.

•

• Scenari di breakout e migrazione.

• UNCavo breakout da MPO-a-LCconsente a un singolo trunk da 12-fibra di servire fino a sei connessioni duplex individuali - utile quando è necessario connettere apparecchiature duplex legacy da 1G o 10G a una zona di connessione ad alta densità.

Fluke Networks lo notaLa connettività MPO a 12 fibre è stata storicamente una scelta popolare per consolidare il cablaggio backbone duplexnei data center, in particolare negli ambienti Ethernet 10G dove le cassette MPO-a-LC effettuavano la transizione dei trunk da 12 fibre a sei porte duplex.

Quando MPO-12 non è la soluzione migliore?

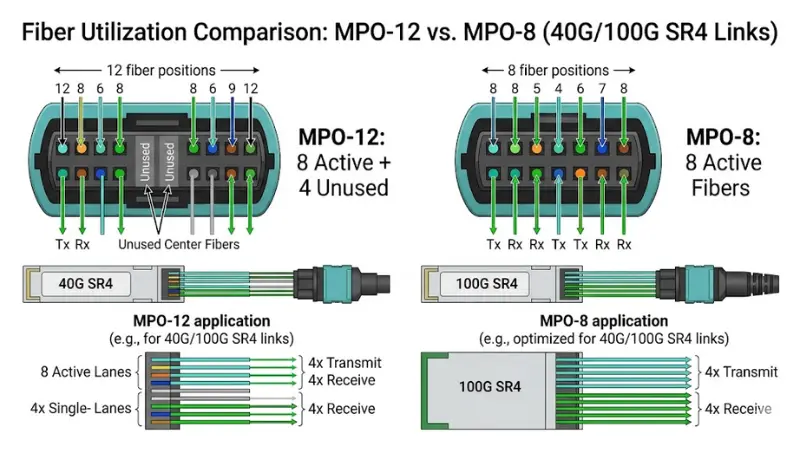

La limitazione principale di MPO-12 si manifesta nei collegamenti-in ottica parallela. Entrambi i ricetrasmettitori 40GBASE-SR4 e 100GBASE-SR4 utilizzano 8 fibre: quattro trasmettono, quattro ricevono. Quando si collega un ricetrasmettitore a 8 fibre a un trunk a 12 fibre, le quattro fibre centrali rimangono inutilizzate. Su centinaia di collegamenti, ciò si traduce in uno spreco significativo di capacità della fibra.

Fluke Networks spiega che questa inefficienza è esattamente ciòha spinto l’industria a sviluppare la connettività MPO (Base-8) a 8 fibrecome soluzione dedicata per implementazioni in ottica parallela-da 40G e 100G. Se stai progettando una nuova struttura attorno ai ricetrasmettitori SR4 o DR4 e non hai bisogno della compatibilità con le versioni precedenti con un impianto Base-12 esistente, un'architettura MPO-8 utilizzerà la fibra in modo più efficiente e scalerà in modo più pulito fino a 400G.

MPO-12 vs MPO-8 vs LC: un quadro decisionale

Scegli MPO-12 sestai espandendo un impianto Base-12, consolidando dorsali duplex o implementando architetture breakout-heavy in cui trunk a 12 fibre alimentano cassette LC.

Evita MPO-12 sestai costruendo una nuova struttura a ottica parallela- attorno a ricetrasmettitori a 8 fibre e non disponi di un'infrastruttura Base-12 legacy da ospitare. In quello scenario,Cablaggio MPO-8fornirà un migliore utilizzo della fibra e un percorso di aggiornamento più pulito a 400G e oltre.

Come funziona un connettore MPO-12?

Un connettore MPO dispone le fibre in una fila lineare all'interno di una ghiera stampata di precisione-. Nella versione a 12 fibre, tutte e 12 le fibre si trovano su un'unica fila, mantenute a tolleranze di spaziatura ristrette che consentono una perdita di inserzione inferiore a 0,5 dB per coppia accoppiata se adeguatamente pulite e allineate.

Connettori maschio contro femmina

I connettori MPO sono maschio (con pin di allineamento) o femmina (senza pin). I pin di un connettore maschio si inseriscono nei fori corrispondenti di un connettore femmina per garantire un allineamento preciso tra i nuclei-a-. Le apparecchiature attive - switch, ricetrasmettitori, schede di linea - utilizzano quasi sempre una porta MPO maschio (bloccata). Ciò significa che qualsiasi cavo collegato direttamente all'apparecchiatura deve essere femmina (senza pin) per accoppiarsi correttamente ed evitare di danneggiare i pin del ricetrasmettitore. Questo dettaglio è facile da trascurare durante l'approvvigionamento ed è una fonte comune di errori sul campo.

Orientamento e posizione chiave 1

Ogni connettore MPO ha una chiave (una cresta rialzata sull'alloggiamento) e un punto bianco o un contrassegno che indica la posizione 1 della fibra. L'orientamento corretto della chiave - tasto su vs. tasto giù - determina il modo in cui le posizioni della fibra vengono mappate su una connessione accoppiata. Ignorare l'orientamento durante l'ordine o l'installazione è uno dei modi più rapidi per creare una mancata corrispondenza della polarità.

Polarità: il dettaglio che causa gli errori più costosi

La polarità garantisce che ogni fibra di trasmissione si colleghi alla fibra di ricezione corretta all'estremità del collegamento. Se sbagli, il canale non si illuminerà - anche se tutto sembra fisicamente connesso.

ILNorma ANSI/TIA-568.3-Edefinisce tre metodi di polarità primaria per i sistemi MPO - Metodo A, Metodo B e Metodo C - più due metodi universali più recenti (U1 e U2) introdotti nella revisione del 2022. Ciascun metodo specifica una diversa combinazione di tipo di cavo principale (Tipo A, B o C), orientamento dell'adattatore e stile del cavo di connessione per mantenere la continuità di trasmissione-a-ricezione attraverso il collegamento.

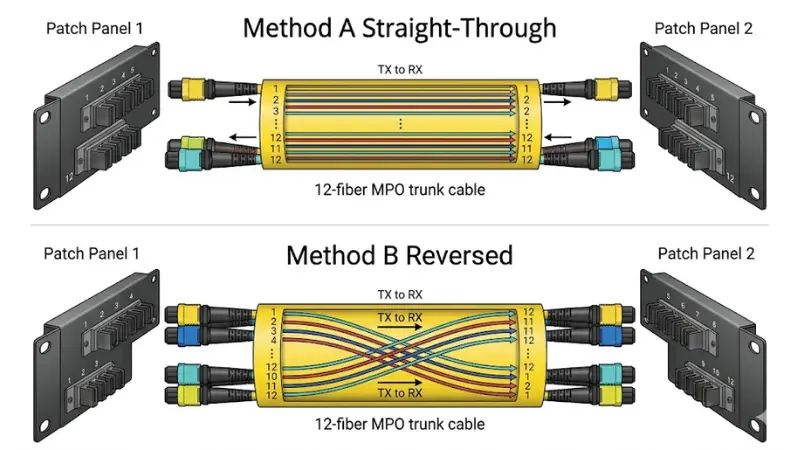

In pratica, il Metodo A e il Metodo B sono i più diffusi. Il metodo A utilizza un trunk diretto-through con adattatori key-up/key-down, mentre il metodo B utilizza un trunk invertito con adattatori key-up/key-up. La regola fondamentale è questa: scegli un metodo per l'intero progetto e verificalo prima di effettuare qualsiasi ordine.

Gli assemblaggi MPO pre-terminati sono generalmente realizzati su ordinazione e spesso non-restituibili. Fluke Networks avverte che la confusione di polarità spesso porta alla scoperta di cavi o cavi di connessione errati solo dopo l'installazione - con conseguenti ritardi nel progetto e costi di sostituzione. Investire tempo nella documentazione della polarità durante la progettazione è molto più economico che rielaborare i trunk installati.

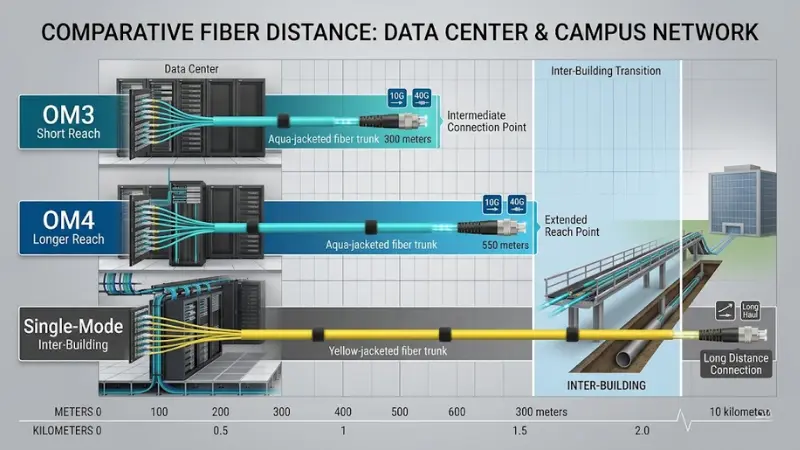

Scelta del tipo di fibra corretto: OM3, OM4 o modalità-singola

Il grado della fibra all'interno del cavo MPO-12 determina quanto lontano puoi spingere un collegamento prima che la qualità del segnale peggiori. Per le implementazioni multimodali, la decisione di solito spetta aOM3 contro OM4.

Secondo gli studi sulla lunghezza dei canali dei data center pubblicati da Corning-, circa il 90-95% dei collegamenti OM3 e OM4 distribuiti nei data center operano a distanze di100 metri o meno. Alle velocità Ethernet standard, OM3 supporta collegamenti 10G fino a 300 m e collegamenti ottici paralleli-40G/100G fino a 100 m. OM4 estende questi numeri a 550 m a 10G e 150 m a 40G/100G - un vantaggio significativo se le distanze tra-fila o inter-sala superano i 100 m.

Una linea guida pratica: se tutte le tue corse multimodali rimangono ben al di sotto dei 100 m e sei sensibile al budget-, OM3 gestirà comodamente 10G e 40G. Scegli OM4 quando hai bisogno di una copertura più lunga, prevedi di migrare a velocità più elevate o semplicemente desideri più margine contro la perdita di connettori e l'aggiunta di percorsi di cavo-nel tempo. Per un confronto più approfonditotipi di fibra multimodale, incluso OM5, consulta la nostra guida dedicata.

Per distanze oltre la portata multimodale - collegamenti tra-edifici, collegamenti metropolitani o qualsiasi percorso superiore a poche centinaia di metri -fibra mono-modaleè la scelta chiara. Gli assembly-MPO in modalità singola-12 sono disponibili e sempre più utilizzati in ambienti di patching in modalità singola ad alta-densità.

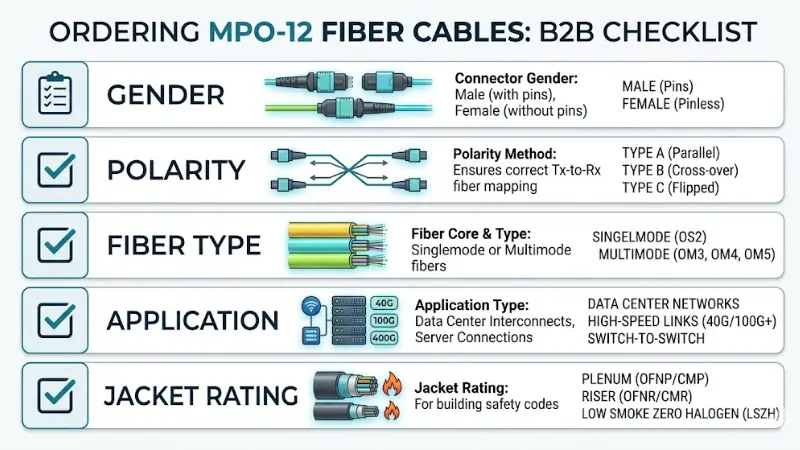

Lista di controllo per l'acquisto: cinque cose da confermare prima di ordinare

I cavi MPO-12 sono spesso assemblati-su misura e non possono essere restituiti. Sbagliare anche un solo parametro può significare settimane di ritardo. Conferma questi cinque elementi prima di effettuare un ordine:

1.

2. Genere del connettore su ciascuna estremità.

3. Determina quale estremità si collega all'apparecchiatura attiva (richiede femmina/senza pin) e quale estremità si collega a un pannello di connessione o ad un adattatore trunk (controlla la configurazione dei pin dell'adattatore). Se entrambe le estremità si accoppiano con gli adattatori, potrebbe essere necessario un maschio-a-femmina o una femmina-a-femmina a seconda del tipo di adattatore.

4.

5. Metodo della polarità.

6. Verifica se lo standard del tuo progetto è il Metodo A, B, C, U1 o U2 secondo ANSI/TIA-568.3-E. Assicurarsi che il tipo di cavo principale, l'orientamento dell'adattatore e i cavi di connessione duplex siano tutti specificati per corrispondere.

7.

8. Tipo e grado di fibra.

9. SelezionareOM3, OM4o modalità singola-in base alle distanze del collegamento, al tipo di ricetrasmettitore e ai futuri piani di migrazione.

10.

11. Tipo di applicazione.

12. Stai ordinando un cavo principale (da MPO-a-MPO), acavo breakout/fanout(MPO-to-LC) o un assembly di patch? Ciascuno ha requisiti diversi di mappatura di connettori e fibra-.

13.

14. Valutazione e ambiente della giacca.

15. Verifica se hai bisogno di un rivestimento-classificato per plenum (OFNP), per colonne-(OFNR) o di un rivestimento LSZH in base alle normative edilizie e al percorso di installazione. Questo non è un dettaglio da decidere dopo l'arrivo del cavo.

Errori comuni e come evitarli

Impostazione predefinita su MPO-12 per ogni nuovo collegamento

Nei progetti di ristrutturazione o di aree dismesse, MPO-12 è spesso la scelta giusta. Ma per un tessuto ad ottica parallela greenfield, valuta seConnettività MPO a 8 fibreeliminerebbe le fibre sprecate e semplificherebbe il tuo percorso verso 400G.

Ordinamento solo in base al numero di fibre

Un "cavo MPO a 12 fibre" non è una specifica completa. Senza confermare il genere, il tipo di polarità, il grado di fibra e lo stile di applicazione, si rischia di ricevere un assemblaggio che si adatta fisicamente ma crea un errore di polarità o una mancata corrispondenza di genere sul posto.

Trascurare la pianificazione del breakout

Se l'apparecchiatura attiva utilizza porte LC duplex, è necessaria una chiara strategia di breakout - cassette, pannelli adattatori o cavi fanout - tra la dorsale MPO-12 e l'apparecchiatura. Dimenticare questo passaggio porta all’improvvisazione dell’ultimo minuto che mina il vantaggio di densità per cui hai scelto MPO in primo luogo.

Saltare la pulizia del connettore prima del primo utilizzo

Le boccole MPO hanno 12 estremità-della fibra in un singolo connettore. Anche una piccola particella di polvere su una fibra può spingere la perdita di inserzione al di sopra delle specifiche e causare errori di collegamento intermittenti. Ispezionare e pulire sempre i connettori MPO prima dell'accoppiamento, utilizzando un appositoStrumento di pulizia MPO.

Domande frequenti

MPO-12 può supportare 40G e 100G?

Sì,. 40GBASE-SR4 e 100GBASE-SR4 trasmettono entrambi su 8 fibre e un connettore MPO-12 può trasportare quelle 8 fibre attive (posizioni 1–4 e 9–12 in una piedinatura standard). Tuttavia, le quattro fibre centrali rimangono inutilizzate, motivo per cui Base-8 MPO è stato sviluppato come alternativa più efficiente per queste applicazioni specifiche.

MPO-12 è migliore di MPO-8?

Nessuno dei due è universalmente migliore. MPO-12 è la scelta più efficace per il consolidamento del backbone duplex e degli ambienti con infrastruttura Base-12 esistente. MPO-8 è più efficiente per i collegamenti in ottica parallela (40G, 100G, 400G) che utilizzano nativamente 8 fibre. L'architettura migliore dipende dal mix di applicazioni e dall'impianto esistente. Per un confronto completo, vedere il nostroGuida in fibra MPO/MTP.

Qual è la differenza tra MPO e MTP?

MPO (Multi-fiber Push On) è uno standard di connettore definito da IEC 61754-7. MTP è un marchio di US Conec per un connettore che soddisfa e supera lo standard MPO con tolleranze più strette e un design dell'alloggiamento rimovibile. I connettori MTP sono completamente compatibili con i connettori MPO generici. Nell'approvvigionamento, ciò che conta di più è che il connettore soddisfi le specifiche di perdita di inserzione e perdita di ritorno richieste dalla tua applicazione.

Ho bisogno di connettori MPO-12 maschio o femmina?

Le porte delle apparecchiature attive (ricetrasmettitori, schede di linea) sono quasi sempre maschi (bloccate). Qualsiasi cavo collegato direttamente all'apparecchiatura attiva deve essere femmina (senza pin) su quell'estremità. Per le connessioni da linea-a-tramite un pannello adattatore, sarà necessario un connettore bloccato e uno non bloccato per coppia accoppiata. Verifica sempre il genere di ogni interfaccia nel tuo collegamento prima di ordinare.

Posso separare i connettori da MPO-12 a LC?

SÌ. UNCavo breakout da MPO-a-LCoppure un modulo cassetta da MPO-a-LC può distribuire un singolo trunk MPO da 12-fibre in sei connessioni LC duplex. Questo è uno dei modelli di implementazione più comuni per connettere le dorsali MPO alle apparecchiature con porte duplexambienti di data center ad alta-densità.

È meglio OM3 o OM4 per un cavo MPO-12?

Per la maggior parte dei data center con lunghezza inferiore a 100 m, funzioneranno sia OM3 che OM4. OM4 offre un margine di copertura aggiuntivo - 150 m a 40G/100G rispetto ai 100 m per OM3 - e un budget di perdita maggiore, che può avere importanza nei collegamenti inter-fila o inter-sala più lunghi. Se le tue distanze sono brevi e il budget è un fattore, OM3 è una scelta affidabile. Se desideri più margine o anticipi aggiornamenti di velocità, OM4 vale il modesto premio. Vedi il nostroConfronto tra OM3 e OM4per specifiche dettagliate.

Quale metodo di polarità dovrei scegliere per MPO-12?

Lo standard ANSI/TIA-568.3-E definisce i metodi A, B, C, U1 e U2. Il metodo A (tronco diretto-attraverso) e il metodo B (tronco invertito) sono i più comuni. Il metodo B è spesso preferito per i collegamenti ottici diretti da MPO-a-MPO parallelo-, mentre il metodo A abbinato a cassette modulari è ampiamente utilizzato nelle architetture breakout duplex. La regola più importante è standardizzare un metodo nell'intero progetto e verificare che tutti i componenti - trunk, adattatori e cavi di connessione - corrispondano a quel metodo prima dell'installazione.

MPO-12 è ancora una buona scelta per le nuove implementazioni di data center?

Dipende dal mix di applicazioni. Per le aziende che implementano prevalentemente connessioni duplex 10G con cablaggio strutturato, MPO-12 rimane una soluzione backbone comprovata ed economicamente vantaggiosa. Per gli ambienti iperscalabili o cloud basati su ottica parallela 100G e 400G, Base-8 MPO è sempre più l'architettura preferita. Molte implementazioni nel mondo reale utilizzano un mix di entrambi, con componenti di conversione che li collegano dove necessario. Per indicazioni suSelezione cablaggio in fibra 100G, vedi il nostro articolo dedicato.
