La decisione in un minuto
Per la maggior parte degli ODF standard, delle scatole di terminazione e delle giunzioni di fibra singola-a-medio-conteggio basso-, ilCodino in fibra da 250um contro 900umla decisione dovrebbe iniziare con 900μm. È più facile da maneggiare intorno al connettore e all'area di instradamento. Quando la densità della cassetta di giunzione-, il layout di fusione-di massa o lo spazio di instradamento limitato diventano il fattore limitante, 250 µm è solitamente il punto di partenza migliore.
Il diametro del buffer è una scelta di costruzione meccanica, non un grado ottico. Un pigtail in fibra da 900 µm non produce intrinsecamente una perdita di giunzione inferiore rispetto a un pigtail da 250 µm e una fibra da 250 µm non è otticamente inferiore perché è più sottile.
Ciò cambia la questione ingegneristica. Invece di chiedere quale diametro offre prestazioni migliori, chiedi quale presentazione di fibra si adatta al vassoio, alla gestione del flusso di lavoro, al metodo di giunzione e alla protezione meccanica disponibile nell'installazione.
Cosa misurano effettivamente 250 µm e 900 µm
Una tipica fibra monomodale- per telecomunicazioni può essere semplificata come segue:

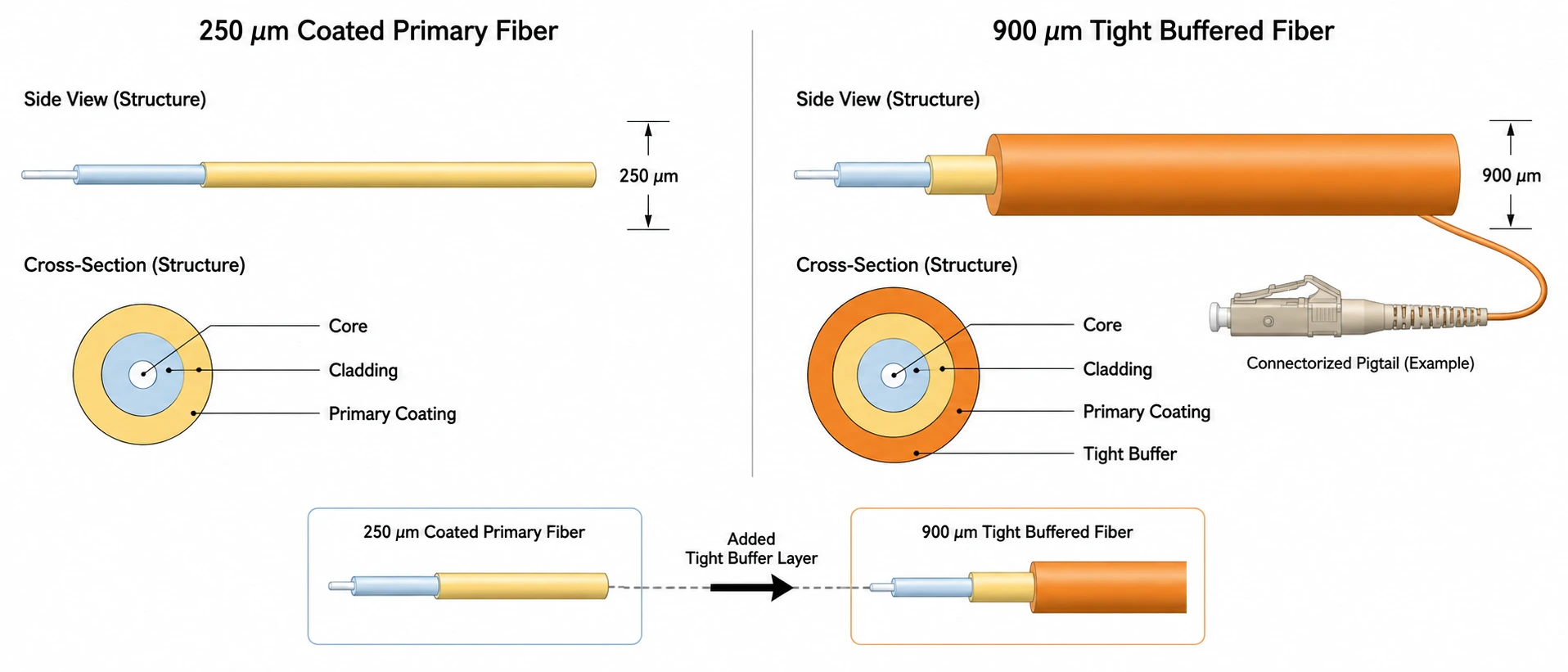

Nucleo da ~9μm → rivestimento da 125μm → rivestimento primario da ~250μm → buffer opzionale da ~900μm
La dimensione 250μm si riferisce normalmente alla fibra ottica rivestita. Una struttura da 900 µm aggiunge un altro strato protettivo attorno alla fibra rivestita. La fibra ottica sottostante può ancora essere dello stesso tipo di fibra.
Questo è il motivo per cui la frase di ricerca comuneTubo sciolto da 250um contro buffer stretto da 900umnecessita di qualificazione. Una fibra rivestita da 250 µm si trova spesso all'interno dei cavi a tubo sciolto-, mentre una fibra tamponata- stretta da 900 µm è comune nei gruppi di terminazione per interni. Il diametro da solo, tuttavia, non definisce la struttura completa del cavo.
Panoramica della struttura a spirale da 250 µm contro 900 µm
| Fattore ingegneristico | Codino in fibra da 250 µm | Codino in fibra da 900 µm |
|---|---|---|
| Vetro ottico | Può utilizzare lo stesso tipo di fibra SM/MM | Può utilizzare lo stesso tipo di fibra SM/MM |
| Diametro del rivestimento | Tipicamente 125 µm | Tipicamente 125 µm |
| Presentazione esterna | Fibra rivestita primaria | Tampone aggiuntivo attorno alla fibra rivestita |
| Gestione | Più delicato | Più facile da gestire individualmente |
| Protezione meccanica | Si affida maggiormente al vassoio/involucro | Migliore protezione durante il routing e la preparazione |
| Densità del vassoio | Più alto | Inferiore |
| Flusso di lavoro di spogliatura | Meno materiale da rimuovere | Dipende fortemente dalla costruzione del buffer |
| Cassetta ad alto numero di fibre- | Spesso vantaggioso | Può consumare volume di routing non necessario |
| Flusso di lavoro di fusione di massa/ribbon | Meglio allineato con molte architetture dense | Di solito meno attraente |
| Terminazione ODF standard | Utilizzabile, ma la protezione deve essere progettata | Di solito l'impostazione predefinita pratica |
La differenza geometrica grezza è maggiore di quanto inizialmente suggerito dai diametri. Se due costruzioni circolari vengono confrontate solo in base al diametro, le loro aree della sezione trasversale-si ridimensionano con il quadrato del diametro:
(900 / 250)² ≈ 12.96
Ciò non significa che un vassoio possa contenere esattamente 13 volte più fibre da 250 µm. Anche i manicotti di giunzione, i requisiti di piegatura, gli anelli allentati, i fermi e gli incroci di fibre consumano spazio. Il calcolo spiega perché la sostituzione di molte sezioni di instradamento da 250 µm con sezioni da 900 µm può influenzare un vassoio con un numero elevato di-molto più di quanto suggeriscano i soli numeri di diametro.
La dimensione del buffer non imposta le prestazioni ottiche
Il diametro del buffer non determina la perdita di inserzione. Durante la giunzione per fusione, l'interfaccia ottica rilevante è la fibra di vetro preparata. Il rivestimento o tampone viene rimosso dalla regione di giunzione prima che le fibre tagliate vengano allineate e fuse.
La Fiber Optic Association descrive la perdita di giunzione in-modalità di fusione-singola come tipica0,1 dB o meno. Una perdita maggiore può indicare problemi come contaminazione o una giunzione imperfetta. Questo rimane un problema di qualità della giunzione-, non una prova che un buffer da 900 µm trasmetta la luce meglio di un rivestimento da 250 µm. (Associazione Fibra Ottica)
Non accettare "900μm per perdite inferiori" come specifica RFQ significativa.
Confermare invece che le fibre ottiche da unire siano compatibili. Il tipo di fibra e, ove rilevante, le caratteristiche del campo modale- contano molto più del diametro del buffer esterno. Il contesto più ampio della preparazione è trattato nel nsGuida ai metodi di terminazione dei cavi in fibra.
È possibile unire tramite fusione una fibra da 250 µm a un pigtail da 900 µm?

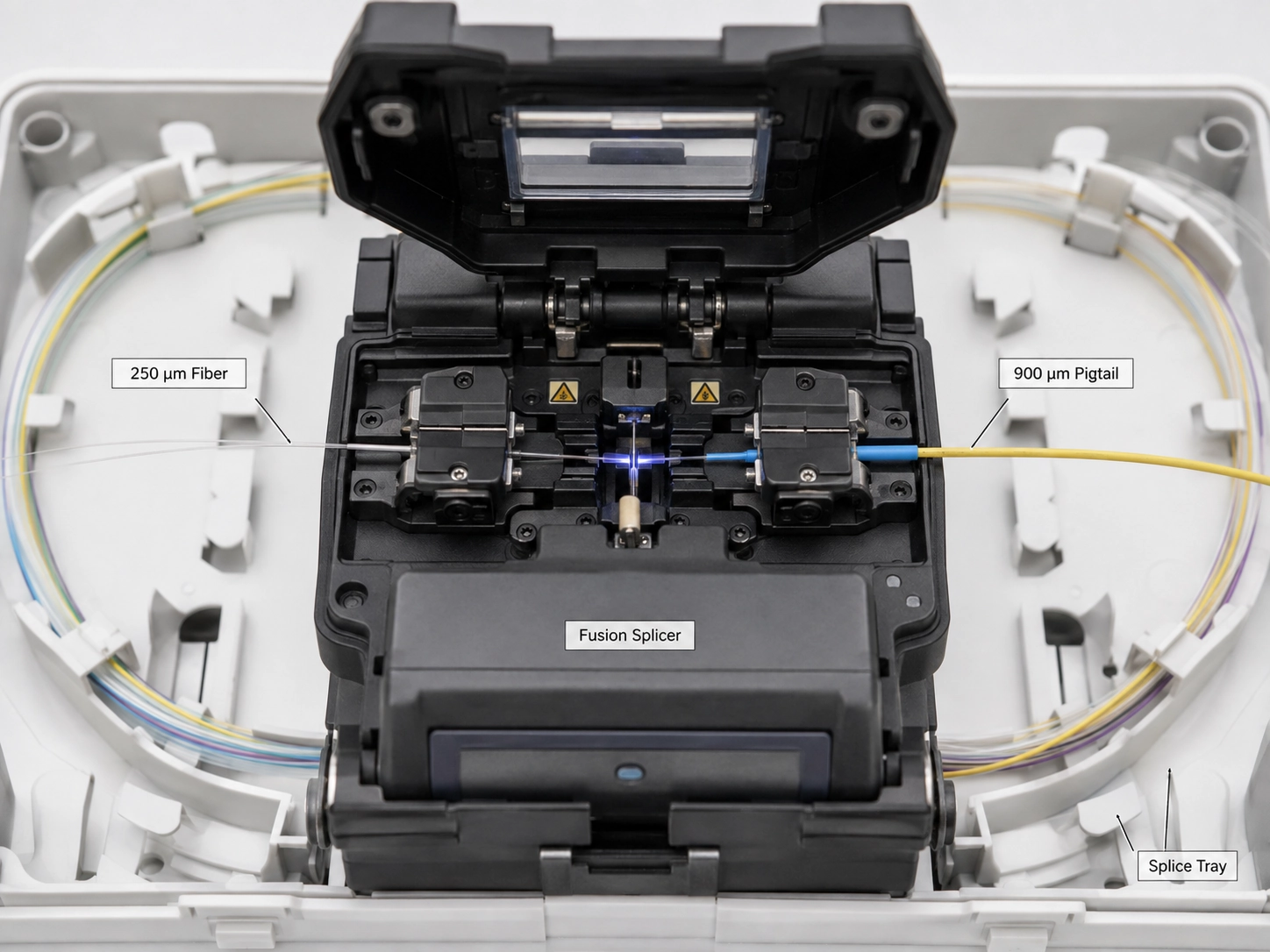

SÌ. UNFibra da 250um a treccia da 900umla transizione è un'architettura normale quando le fibre ottiche sottostanti sono compatibili.
La giuntatrice a fusione non salda il "materiale da 250 µm" al "materiale da 900 µm". Entrambe le costruzioni protettive vengono rimosse dalla regione di giunzione. Il vetro viene pulito e tagliato, le fibre preparate vengono allineate e fuse e la giunzione finita viene protetta prima di essere conservata nel vassoio.
FOA lo illustra direttamente con un cavo da 24-fibra esterna-in cui le fibre da 250 µm sono giuntate a trecce da 900 µm codificate a colori per la terminazione. (Associazione Fibra Ottica)
La vera condizione è la compatibilità ottica. Se due fibre hanno caratteristiche di campo modale- o di retrodiffusione diverse, un OTDR può mostrare perdite apparenti di giunzione diverse a seconda della direzione del test. La misurazione bidirezionale aiuta a caratterizzare correttamente quella situazione. (Associazione Fibra Ottica)
Una specifica di approvvigionamento pertanto non dovrebbe rifiutare un'architettura da 250 µm-a 900 µm semplicemente perché i diametri esterni differiscono.
Quando un pigtail in fibra da 900 µm è la scelta ingegneristica migliore
A Codino in fibra da 900um per giunzioni a fusioneè il punto di partenza pratico in un normale ODF o scatola di terminazione quando è disponibile spazio di instradamento e i tecnici gestiscono le fibre individualmente.
ODF standard e terminazione per telecomunicazioni
Per la terminazione LC in un ODF, un pigtail da 900 µm solitamente fornisce una protezione individuale-della fibra più utile rispetto a una presentazione da 250 µm quando il vassoio dispone di spazio di instradamento sufficiente. Questa è l'applicazione pratica dietro unPigtail in fibra LC per ODFspecifica, piuttosto che scegliere semplicemente 900μm perché è più spesso.
C'è un confine importante. Un buffer da 900 µm non è equivalente a un cavo di connessione rivestito da 2,0 o 3,0 mm. Se la fibra lascia il vassoio protetto e viene ripetutamente tirata, legata, riposizionata o esposta alla movimentazione dell'apparecchiatura, la specifica più sicura è un cordone opportunamente rivestito o protetto in altro modo.
Basso-numero di scatole di derivazione
Con un numero modesto di fibre, il risparmio del volume di instradamento di solito non è il vincolo dominante. Se il vassoio fornisce già un percorso di instradamento protetto, 900 µm generalmente facilitano l'installazione e la successiva identificazione.
Questa impostazione predefinita smette di funzionare quando il buffer aggiuntivo provoca incroci di fibre, stoccaggio di allentamenti compressi o interferenze con il coperchio del vassoio. A quel punto la geometria del recinto è diventata la variabile di controllo.
Quando i pigtail da 250 µm hanno più senso
A Codino in fibra da 250umdiventa la scelta più forte quando la densità di instradamento è il vincolo e l'involucro stesso fornisce la protezione meccanica richiesta.
Cassette di giunzione ad alta-densità

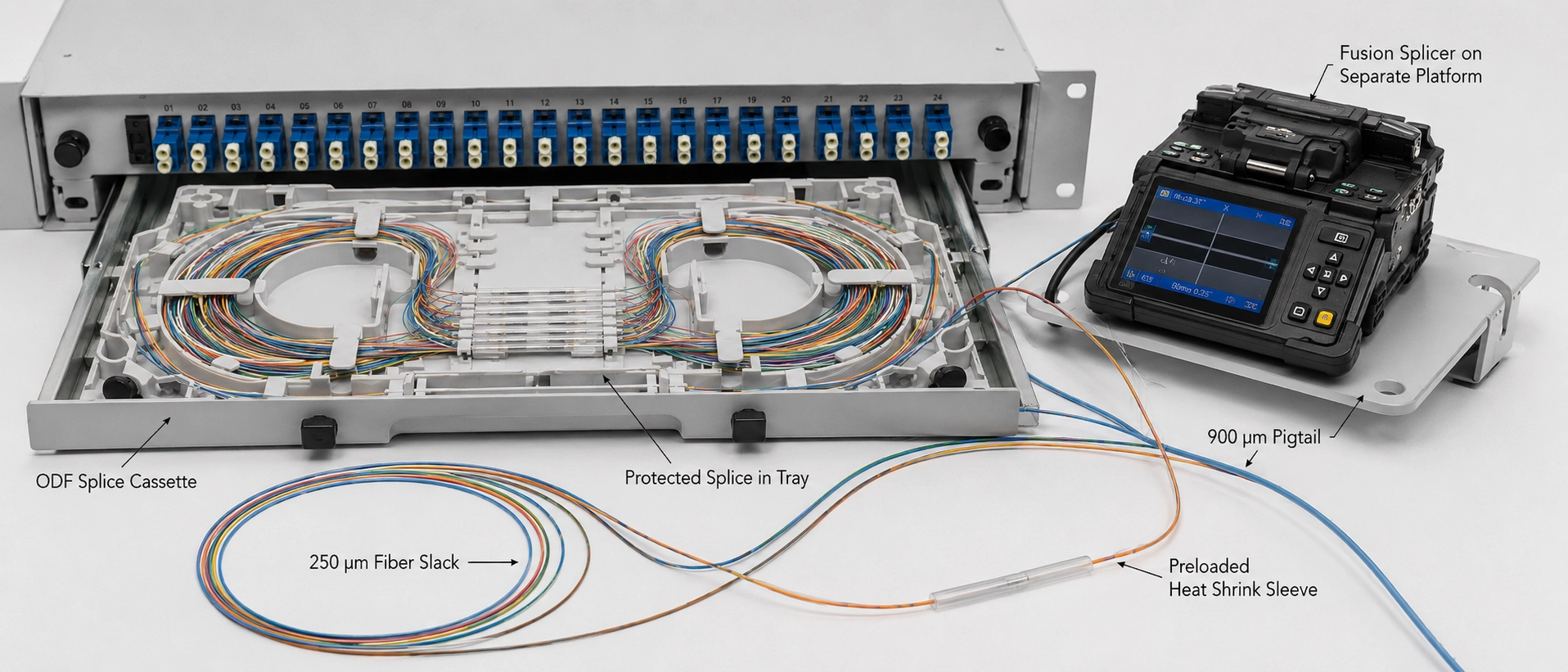

In un ambiente protettotreccia in fibra per cassetta di giunzionedesign, l'instradamento da 250 µm riduce il volume occupato dalle singole fibre e lascia più spazio attorno ai supporti di giunzione e ai percorsi di stoccaggio allentati-.
È qui che diventa utile il confronto geometrico 12,96×. Non prevede la capacità della cassetta. Ciò spiega perché una differenza di diametro di 650 µm diventa importante se ripetuta su molte singole sezioni di instradamento.
La condizione è la protezione meccanica. Una fibra rivestita da 250 µm deve rimanere all'interno di un percorso di gestione della fibra-controllato. Lo spostamento della fibra da 250 µm non protetta all'esterno della cassetta scambia semplicemente un problema di densità con un problema di rischio meccanico-.
Architettura a barra multifunzione e-fusione di massa
I sistemi di fusione-di massa sono progettati per spostare insieme più fibre attraverso il flusso di lavoro. I singoli buffer da 900 µm possono contrastare questo vantaggio di densità.
La nostra posizione è più specifica rispetto alla regola comune "900μm all'interno, 250μm all'esterno":scegliere la presentazione utilizzata dall'architettura di giunzione, non il confine dell'edificio.
Il miglior assemblaggio può utilizzare entrambe le dimensioni
A Codino in fibra da 250um contro 900umil montaggio non necessita dello stesso diametro di protezione dal connettore alla giunzione. Questo è l'ancoraggio della corrispondenza esatta-della metà del contenuto dell'articolo, ma descrive anche un'importante opzione di progettazione fisica.
Una cassetta ibrida può instradare la fibra tamponata da 900 µm dal connettore o dal pannello dell'adattatore attraverso l'area in cui i tecnici gestiscono i singoli pigtail, quindi passare in un punto protetto definito all'interno della cassetta alla fibra rivestita da 250 µm per la regione di giunzione e stoccaggio-allentata. La sezione laterale della giunzione- ottiene densità di instradamento senza forzare la sezione laterale del connettore-a rinunciare alla protezione della manipolazione.
Ciò è utile quando viene richiesta una specifica del diametro del caucciù per risolvere due diversi requisiti meccanici. Il lato di terminazione necessita di protezione per la manipolazione, mentre il lato di giunzione potrebbe richiedere densità di instradamento.
Per l'approvvigionamento, quindi, "250 o 900μm?" a volte è incompleto. Il disegno dovrebbe identificare dove inizia e finisce la presentazione di ciascuna fibra e se la transizione rimane protetta dalla cassetta.
I problemi di installazione che di solito si manifestano dopo l'approvvigionamento
Una specifica di fibra tecnicamente compatibile può comunque creare lavoro sul campo non necessario se il comportamento di spellatura, la protezione della giunzione e la geometria del vassoio vengono controllati solo dopo l'arrivo del materiale.
La spellabilità fa parte delle specifiche
Due fibre vendute come 900 µm possono comportarsi diversamente durante la preparazione perché il diametro esterno nominale non indica con quanta forza il tampone è legato alla fibra rivestita sottostante.
Quando un tampone tenuto saldamente non può essere rimosso in modo pulito per la lunghezza di preparazione richiesta, i tecnici non devono compensare con una singola trazione più forte. Segmenti di spelatura più corti riducono il carico applicato alla fibra esposta. Se la preparazione è ancora incoerente, è necessario rivedere lo strumento di spelatura e la struttura del buffer prima dell'installazione in produzione.
Per unFornitore di pigtail in fibra 900umLa richiesta di offerta, "900μm" da sola è quindi incompleta. Specificare i requisiti di costruzione o preparazione del tampone e confermare che il metodo di rimozione previsto sia compatibile con esso.
Le protezioni di giunzione devono adattarsi al supporto del vassoio
La giuntatrice a fusione gestisce il vetro preparato, ma successivamente il vassoio deve gestire la giunzione protetta. Le dimensioni della protezione, il supporto della manica e il percorso di instradamento formano quindi un unico sistema meccanico.
Controllare le dimensioni della protezione supportata dal supporto di giunzione prima di ordinare le maniche. Una protezione che non si inserisce completamente nel supporto può spingere la transizione della fibra verso la parete del vassoio e creare una curva non necessaria immediatamente accanto alla giunzione protetta.
Ciò è più utile che supporre che una protezione più lunga sia automaticamente più sicura.
Controllare il vassoio con il coperchio chiuso
Una disposizione di instradamento che si adatta mentre la cassetta è aperta non è necessariamente un'installazione finita.
Dopo aver riposto le giunzioni, le protezioni e gli allentamenti, verificare che la chiusura della copertura non comprima gli anelli, sollevi le fibre dai fermi o crei una transizione netta accanto a una protezione. È qui che la selezione del buffer smette di essere un confronto tra cataloghi e diventa una decisione di progettazione-del contenitore.
Cosa inseriremmo in una richiesta di offerta per il pigtail in fibra
Per unassemblaggio codino in fibra personalizzato, specificando solo "250μm" o "900μm" lascia diverse variabili irrisolte. Due preventivi possono corrispondere al diametro nominale pur differendo per tipo di fibra, comportamento della striscia, costruzione del connettore, identificazione e modo in cui l'assieme si adatta effettivamente al vassoio previsto.
Una richiesta di offerta di produzione dovrebbe definire:
- Tipo di fibra ottica, come OS2/G.652.D, G.657.A1/A2, OM3 o OM4.

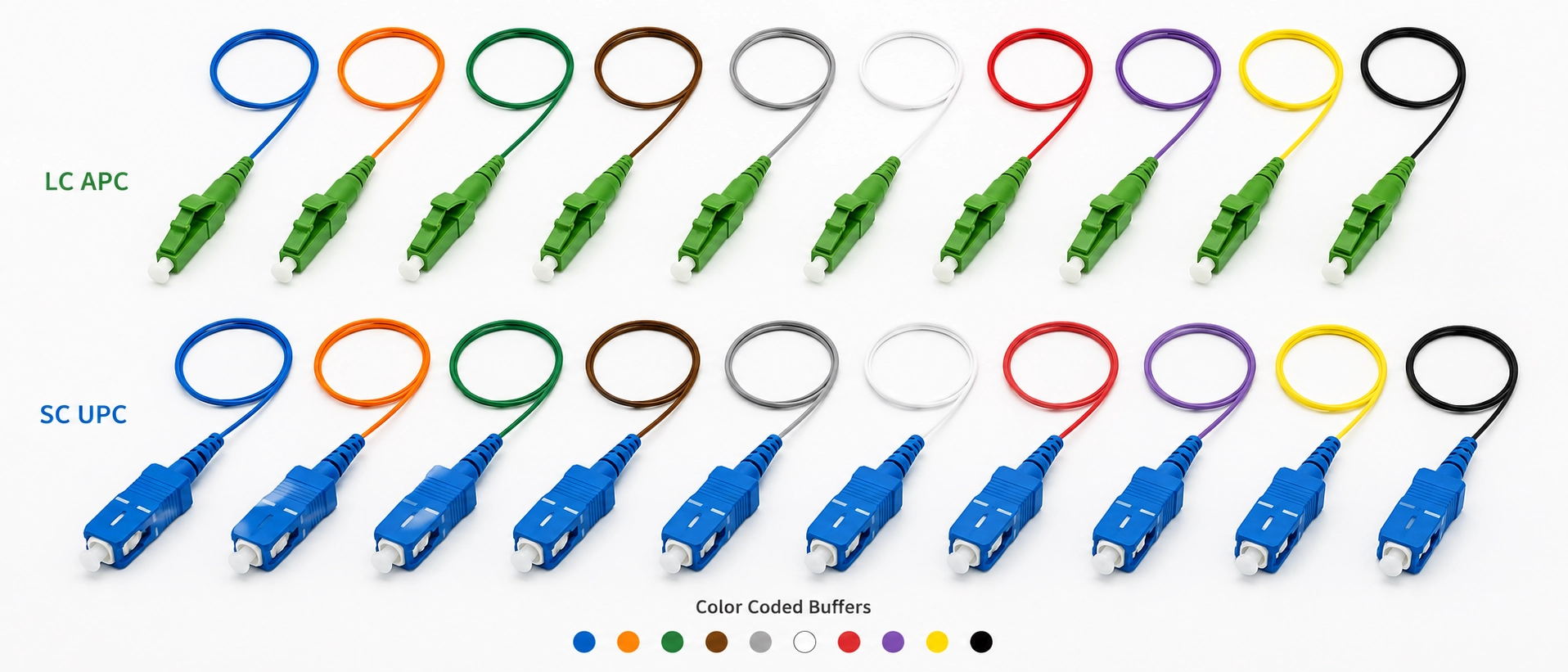

- Presentazione della fibra: fibra rivestita da 250 µm, fibra tamponata da 900 µm o una transizione definita tra di loro.
- Tipo di connettore, ad esempio LC, SC o FC.
- Tipo polacco, UPC o APC ove applicabile.
- Conteggio delle fibre e sequenza di identificazione/colore. Quando l'identificazione deve corrispondere all'impianto di cablaggio, definire esplicitamente la convenzione. Nostroguida al codice colore della fibra otticacopre questo strato.
- Lunghezza del codino e tolleranza richiesta.
- Criteri di accettazione ottica dell'assieme connettorizzato finito.
- Ambiente di installazione e tipo di custodia, ad esempio ODF, cassetta di giunzione, scatola di terminazione FTTH o un'interfaccia di chiusura dell'impianto esterna-.
Questi campi impediscono l'ambiguità delle specifiche, ma non possono comunque dimostrare che l'assieme passerà fisicamente attraverso un particolare contenitore.
Per unpigtail in fibra per installazione di telecomunicazioni, l'aggiunta del disegno del vassoio o di una foto chiara del percorso alla richiesta di offerta fornisce al fornitore informazioni che una specifica di testo non può fornire: direzione di uscita del connettore, posizione di transizione del buffer, geometria del supporto del manicotto- e il percorso disponibile per immagazzinare il gioco.
Scegli in base all'architettura di distribuzione, non in base all'abitudine
| Situazione di distribuzione | Scelta iniziale | Motivo ingegneristico |
|---|---|---|
| Trunk OSP da 250 µm in un normale ODF | Codino da 900 µm | Gestione individuale più semplice; La giunzione da 250 µm-a 900 µm è normale |
| Box FTTH-a basso numero con spazio di routing adeguato | Solitamente 900 µm | La densità massima è raramente il vincolo di controllo |
| Cassetta compatta ad alta-densità | Valutare prima 250 µm | Riduce l'ingombro del routing all'interno dello spazio protetto |
| Layout a barra multifunzione o-fusione di massa | Architettura da 250 µm/nastro | Conserva il vantaggio di densità del metodo di giunzione |
| Fibra manipolata ripetutamente all'esterno di un vassoio protetto | Nessuno dei due dovrebbe essere l'impostazione predefinita | Utilizzare corde adeguatamente rivestite o protette meccanicamente |
Il segnale più utile che il valore predefinito di 900 µm ha interrotto non è una soglia arbitraria di conteggio delle fibre-. È un conflitto di routing. Se le sezioni da 900 µm previste impediscono la coesistenza del gioco richiesto, del posizionamento della protezione o dello spazio libero del coperchio all'interno del vassoio, valutare l'architettura da 250 µm.
Prima di rilasciare un conteggio- elevatoCodino in fibra da 250um contro 900umspecifica, confrontarla con il disegno reale del vassoio. L'uscita del connettore, la posizione del supporto del manicotto-, la transizione del buffer e l'allentamento immagazzinato devono funzionare simultaneamente dopo la chiusura del coperchio.
Se l'installazione richiede effettivamente un cavo rivestito anziché un instradamento a spirale, FB-LINK'sconfigurazioni di cavi patch in fibra otticacoprire i relativi connettori, fibre e opzioni di protezione.
Domande frequenti
Qual è la differenza principale tra un codino in fibra da 250 µm e uno da 900 µm?
Un pigtail da 900 µm aggiunge un buffer protettivo attorno alla fibra rivestita da circa 250 µm, quindi le differenze pratiche riguardano la manipolazione, la protezione meccanica, la spelatura e la densità del vassoio piuttosto che le prestazioni ottiche.
Posso eseguire una giunzione a fusione di una fibra da 250 µm su un pigtail da 900 µm?
SÌ. Se le fibre ottiche sottostanti sono compatibili, gli strati protettivi vengono rimossi dall'area di giunzione prima che le fibre di vetro preparate vengano fuse.
Un pigtail da 900 µm ha una perdita di inserzione inferiore?
No. Il diametro del buffer in sé non riduce la perdita di inserzione; le prestazioni ottiche dipendono dalla compatibilità della fibra, dalla qualità della giunzione, dalla qualità del connettore e dal resto del percorso ottico.
Quale dimensione del buffer è migliore per una cassetta di giunzione ad alta-densità?
Un pigtail in fibra da 250 µm è solitamente il punto di partenza migliore quando lo spazio di instradamento protetto è il vincolo principale, mentre 900 µm è pratico quando si gestiscono più questioni ed è disponibile spazio sufficiente sul vassoio.
Quale dimensione del buffer dovrei utilizzare in un ODF standard?
Un pigtail da 900 µm è solitamente il valore predefinito pratico per un ODF standard con spazio di instradamento adeguato e giunzione a fusione individuale.
Prima di congelare le specifiche del codino
La dimensione del buffer deve essere decisa prima che il pigtail diventi una voce fissa dell'ordine di acquisto-. A quel punto, il vassoio, il supporto per maniche, il flusso di lavoro di rimozione e il percorso di instradamento potrebbero già aver determinato quale presentazione è pratica.
Per un veroCodino in fibra da 250um contro 900umprogetto, fornisci a FB-LINK il connettore e lucidalo, le specifiche della fibra ottica, la presentazione della fibra richiesta, il numero di fibre, la lunghezza del pigtail e il disegno del vassoio o della custodia. Questi input consentono di rivedere la costruzione proposta rispetto ai requisiti del lato-di giunzione e del lato-di terminazione prima che la specifica venga congelata.
Se sono necessarie documentazione relativa al test del pigtail, comportamento di smontaggio o tolleranze di assemblaggio specifiche del progetto-, dichiararli esplicitamente nella richiesta di offerta e chiedere conferma rispetto all'esatta costruzione del pigtail proposta. Non dare per scontato che una dichiarazione di prova pubblicata per un altro gruppo di fibre si applichi automaticamente al codino acquistato.
