Che cos'è il cavo in fibra armato? Struttura, tipi e applicazioni

Il cavo in fibra ottica armato è semplicemente una normale fibra con uno strato di metallo-acciaio o alluminio-avvolto attorno al nucleo. Impedisce agli oggetti di schiacciare, masticare o distruggere in altro modo il cavo. Data center, campus, fabbriche, ovunque il percorso si faccia duro.

Se conosci già le nozioni di base e devi solo scegliere il tipo giusto, passa alla tabella comparativa. Altrimenti, ecco come vengono messi insieme questi cavi e dove ogni tipo ha senso.

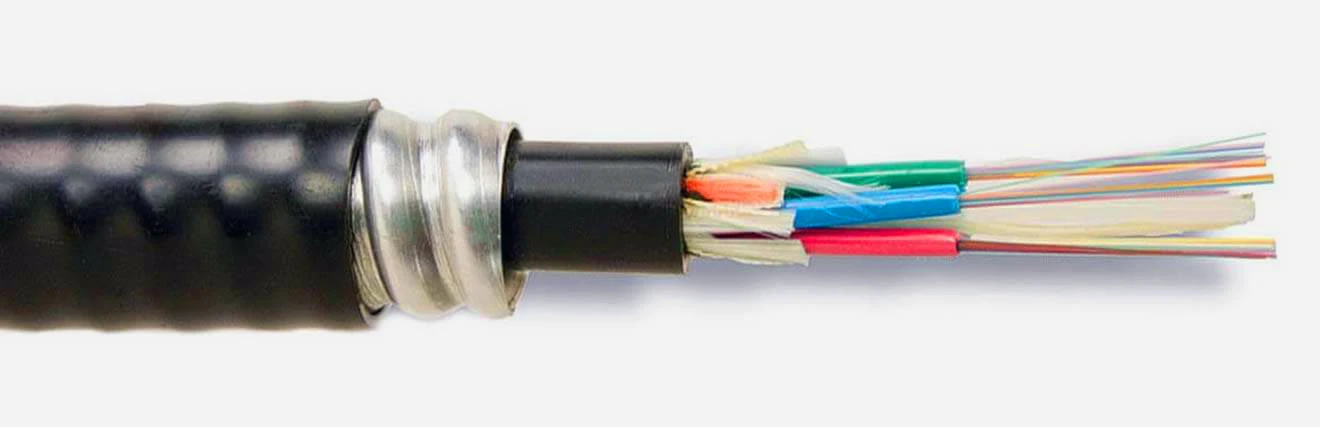

Come viene costruito il cavo in fibra armato

Inizia dall'esterno e lavora all'interno. Il rivestimento esterno è in polietilene per cavi esterni, PVC o LSZH per interni. Sotto si trova uno strato di filato aramidico per resistenza alla trazione durante i tiri. Poi l'armatura. All'interno dell'armatura, le fibre vivono in tubi buffer stretti-o tubi sciolti a seconda dell'applicazione.

La maggior parte di questo è identico a qualsiasi altro cavo in fibra. La parte su cui si tende a sorvolare è la relazione tra il tipo di armatura e la costruzione del buffer, perché influisce sul modo in cui si termina effettivamente il cavo sul posto. I cavi armati per interni utilizzano una fibra-tamponata stretta da 900 µm per trefolo-che puoi inserireconnettoriproprio su quelli e salta del tutto la forcazione, il che è carino. I cavi armati per esterni sono adatti alla struttura-a tubi sciolti, con fibre galleggianti in gel o materiale a blocchi-a secco all'interno di tubi più grandi. Questo gestisce molto meglio gli sbalzi di temperatura (in genere sei classificato fino a -40 gradi), ma devi biforcare prima di connetterti, e questo è un passaggio in più che nessuno ama fare sul campo alle 7 del mattino.

Sia che tu stia correndomono-modalità o multimodaleè una questione totalmente separata dall'armatura. Modalità-singola per distanza e larghezza di banda, modalità multipla per collegamenti più brevi. L'armatura non influisce sulle prestazioni ottiche.

Interblocco in alluminio contro acciaio ondulato: quale tipo di armatura ti serve?

Per i lavori interni in Nord America, domina l'interblocco in alluminio. Data center, armadi IT ospedalieri, edifici governativi, strutture universitarie-è ovunque. L'avvolgimento elicoidale conferisce al cavo una flessibilità sufficiente per passare attraverso vassoi e ganci a J-senza trasformare ogni curva in un incontro di wrestling.

Ecco la cosa di cui non si parla abbastanza: l'interblocco in alluminio può eliminare le condutture su molti percorsi indoor. Invece dei soliti due-fasi-installare il condotto e poi tirare il cavo-basta far passare il cavo armato lungo il portascale o direttamente attraverso il soffitto aperto. In un edificio con 30 o 40 corse, si tratta di giorni fuori programma, non di ore. Include anche le valutazioni del plenum e delle colonne montanti, il che è importante perché molti di questi percorsi finiscono per passare attraverso spazi di trattamento dell'aria-.

Ma il dispositivo di bloccaggio in alluminio non è veramente a prova di roditori-. Dobbiamo essere chiari a riguardo. Gli avvolgimenti elicoidali si sovrappongono, ma c'è abbastanza spazio perché uno scoiattolo o un topo determinato possa masticarli. Ho visto le conseguenze. Se il sito ha una storia documentata di roditori, non pensarci nemmeno-vai direttamente all'acciaio ondulato.

Il nastro in acciaio ondulato forma un tubo sigillato senza spazi vuoti. È ciò di cui hai bisogno per-interramenti diretti, installazioni di condotte tra edifici e siti industriali-raffinerie, miniere, impianti di produzione-dove hai a che fare con prodotti chimici, vibrazioni e carrelli elevatori. Il cavo è pesante e rigido, il che lo rende problematico per il passaggio in interni stretti, ma sottoterra o in una canalina per cavi non ha alcuna importanza. L'ondulazione offre anche una discreta barriera contro l'umidità, motivo per cui funziona per l'interramento anche in terreno umido senza sempre bisogno di un condotto interno separato.

Per le cose davvero estreme-atterraggi sottomarini, attraversamenti fluviali-sono disponibili armature specializzate in filo di acciaio e varianti di armature intrecciate costruite per carichi di trazione molto più elevati di quelli che le armature a nastro possono sopportare. Ma questa è una conversazione diversa.

Cavo per interni, esterni e interni/esterni

Cavo armato per interni: fibra-buffer stretta, armatura in alluminio intrecciata, rivestimento-ritardante di fiamma. Per esterni: fibra-tubo sfusa, acciaio ondulato, composti-bloccanti acqua. Abbastanza semplice.

Quello che compare sempre di più nei progetti dei campus è il cavo armato per interni/esterni-. La soluzione consiste nel far passare un singolo cavo dall'ingresso del condotto esterno, attraverso la penetrazione dell'edificio, su per la colonna montante, nella sala telecomunicazioni-senza giunzioni nel punto di ingresso dell'edificio. Si tratta di un involucro di giunzione in meno per ogni transizione, oltre a tutto il lavoro che sta dietro. Per un campus con 10 o 15 edifici, i costi aumentano rapidamente. Questi cavi solitamente combinano fibra a tubo-sfuso con una guaina LSZH o montante e un'armatura di interblocco in alluminio.

Perché preoccuparsi del costo aggiuntivo?

Il cavo armato corre dal 20 al 40% in più rispetto al cavo equivalente non armato, quindi è necessario un motivo.

Roditori. Questo è il motivo, e non si avvicina nemmeno lontanamente. Una masticazione-in un campus senza armatura significa un passaggio di emergenza su un camion, una tecnologia di giunzione, nuovo hardware e comunque molte ore o giorni di inattività mentre aspetti che tutto si riunisca. Quella singola fattura di riparazione supera quasi sempre quanto avresti speso per aggiornare l'intero percorso del cavo ad un cavo blindato. Quindi strutture che l'hanno attraversato una volta? Scrivono cavo armato in ogni specifica futura. Campus universitari, complessi di uffici suburbani, qualsiasi cosa confinante con terreni aperti dove sono attivi scoiattoli, roditori o ratti. Acciaio ondulato per percorsi confermati di roditori. Interblocco in alluminio dove i roditori sono possibili ma non si sono ancora dimostrati efficaci.

Secondo motivo: aree interne-ad alto traffico. Soffitti di magazzini, soppalchi di fabbriche, negozi nel retro-della-casa. L'interblocco in alluminio lo copre.

Terzo: sepoltura diretta. Non puoi semplicemente mettere un cavo nudo nel terreno e aspettarti che sopravviva.

Terminazione: pre-terminato o sul campo-terminato

Il cavo armato pre-terminato viene fornito con connettori già su-LC e SC percavi di connessione, MPO/MTP per trunk. La terminazione di fabbrica raggiunge costantemente una perdita di inserzione inferiore a 0,2 dB, e buona fortuna per abbinarla sul campo quando combatti anche con una striscia di armatura. Se le tue corse sono pianificate e misurate, il movimento è pre-terminato.

La terminazione sul campo ha senso quando non è possibile definire le lunghezze esatte. Scavi all'aperto, ristrutturazioni edilizie, qualsiasi cosa in cui il percorso potrebbe cambiare una volta sul posto. Avrai bisogno di uno spelacavi rotante per l'armatura. E ricorda che-armatura metallica significa collegamento e messa a terra ai sensi dell'Articolo 770 NEC. È un passaggio aggiuntivo che non esiste con il cavo non armato ed è un passaggio che gli ispettori controlleranno assolutamente.

Scegliere il cavo per lavori specifici

Cross{0}}connessioni incrociate del data center attivateMultimodale OM3 o OM4: trunk interlock in alluminio pre-terminati. Veloce da installare, numeri ottici puliti subito fuori dalla scatola.

Spina dorsale del campus tra gli edifici: acciaio ondulato esterno con fibra tubolare sfusa-singola modalità-riempita di gel. E per favore, specifica più fibre di quanto pensi di aver bisogno. Tirare un secondo cavo in tre anni costa molto di più che aggiungere trefoli all'ordine originale. Abbiamo visto progetti in cui il raddoppio del conteggio aggiungeva forse il 15% al ​​costo del cavo ma avrebbe risparmiato una seconda installazione completa in futuro. All'estremità, terminare in un pannello di connessione e collegarsi all'apparecchiatura concavi di connessione simplex o duplex.

Funziona dall'esterno all'interno senza un buon punto di giunzione: cavo armato classificato per interni/esterni-. Un cavo, nessuna giunzione di transizione, distinta base più pulita.

Standard applicabili

La norma IEC 60794 riguarda i test meccanici e ambientali. L'ITU-T G.652 definisce le specifiche della fibra monomodale-. Per il cablaggio di edifici commerciali in Nord America, stai considerando ANSI/TIA-568.3-D. GR-20-CORE (Telcordia) gestisce l'affidabilità esterna allo stabilimento. Le classificazioni di sicurezza antincendio rientrano negli standard UL 1666 e NFPA 262. Se sbagli la classificazione antincendio per il montante del percorso, il plenum e gli usi generali, finirai per distruggere tutto. Nessuno vuole quella conversazione con un project manager.

Alcune note di installazione

Il raggio di curvatura del cavo armato è compreso tra 10 e 20 volte il diametro esterno. Superalo e piegherai la fibra-in modo permanente. Collegare e mettere a terra sempre l'armatura metallica su entrambe le estremità secondo NEC 770.

Quando rimuovi l'armatura per la terminazione sul campo, lascia circa 10-12 pollici di coda dell'armatura-libera per l'accesso al buffer. E vai piano con la profondità dello spogliarellista rotante. Intacca il rivestimento tampone da 900 µm sottostante e avrai un problema che non si manifesterà fino al test-o peggio, sei mesi dopo come intermittente.

Un'altra cosa che la gente dimentica: se stai tirando un cavo armato attraverso un condotto esistente, controlla il riempimento. Il diametro esterno maggiorato significa che un condotto che si adatta comodamente al cavo non armato potrebbe essere troppo stretto per la versione corazzata. Misura prima.
