Cos'è l'ODF? Spiegazione del frame di distribuzione ottica

Un telaio di distribuzione ottica, solitamente abbreviato in ODF e talvolta chiamato telaio di distribuzione in fibra ottica, è il punto strutturato in cui i cavi in ​​fibra ottica vengono terminati, giuntati, riparati e protetti. Troverai ODF nelle sale telecomunicazioni, nelle reti FTTH, nei data center, negli edifici aziendali e nei sistemi di comunicazione industriale. Questa guida è scritta dal punto di vista degli ingegneri che supportano progetti di rete di distribuzione ottica (ODN) e accesso in fibra, quindi l'obiettivo non è solo elencare i tipi ODF esistenti, ma aiutarti ad abbinare un frame al numero di fibre, allo spazio di installazione, al formato del connettore, ai requisiti di giunzione e al piano di espansione a lungo-termine.

Quando gli acquirenti confrontano le opzioni, la domanda pratica è raramente "quali tipi sono disponibili?" Di solito è "quale tipo ODF si adatta effettivamente al mio sito e cosa devo confermare con il fornitore prima di effettuare l'ordine?" Le sezioni seguenti rispondono a entrambi e l'articolo termina con una guida alla selezione, un elenco di controllo delle specifiche, esempi di configurazione funzionante e una domanda frequente.

Cos'è unTelaio di distribuzione ottica(ODF)?

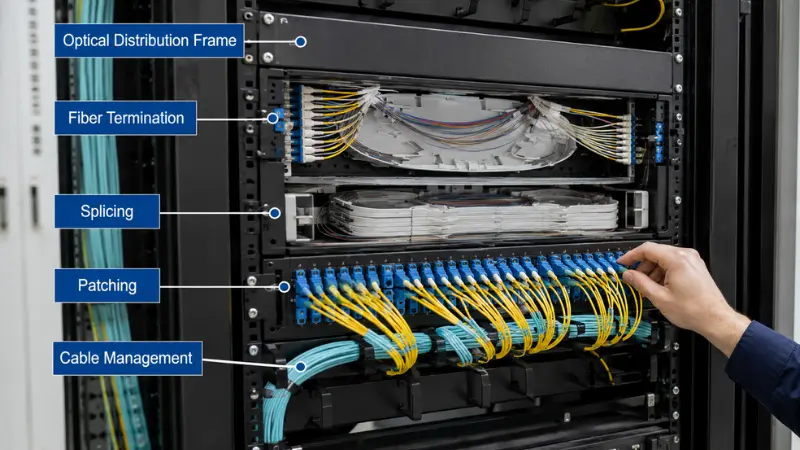

Un telaio di distribuzione ottica è un involucro di gestione della fibra utilizzato per terminare, giuntare, patchare, proteggere e organizzare le fibre ottiche. I cavi in ​​entrata sono collegati a fibre in uscita, pigtail, cavi di connessione o componenti passivi come splitter e ogni connessione viene mantenuta etichettata, protetta e accessibile per la manutenzione anziché lasciata sciolta all'interno di una scatola.

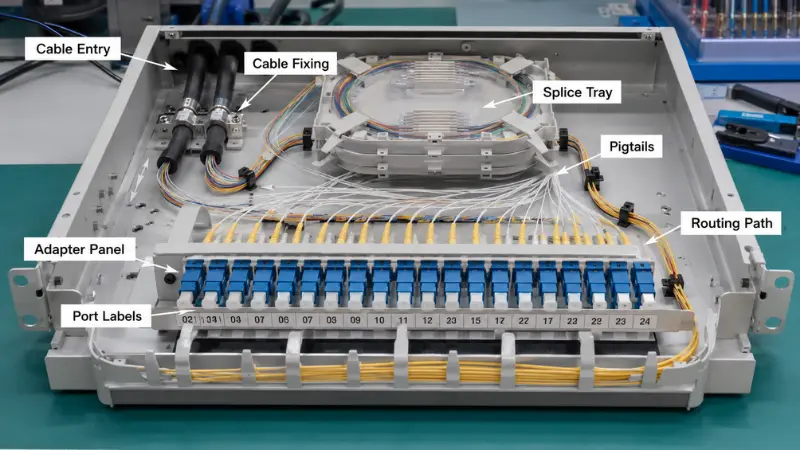

Nel funzionamento quotidiano, un-ODF ben progettato supporta la terminazione della fibra, la protezione delle giunzioni a fusione, l'instradamento dei cavi di connessione, lo stoccaggio dei cavi allentati, la protezione dei connettori e il test o la riconfigurazione della rete. Il motivo per cui ciò è importante è concreto piuttosto che estetico: quando un guasto si verifica al di fuori dell'orario di lavoro, un telaio con una chiara numerazione delle porte e vassoi di giunzione accessibili consente a un tecnico di isolare e riparare il collegamento in pochi minuti, mentre un telaio sovraffollato e senza etichetta trasforma lo stesso lavoro in ore di tracciamento manuale delle fibre. Molte delle stesse funzioni di terminazione e protezione appaiono anche in forma compattaterminali in fibra ottica e scatole di distribuzioneutilizzato più vicino all'abbonato, motivo per cui le due famiglie di prodotti sono facili da confondere. Ritorneremo su questa distinzione più avanti.

Principali tipi di quadri di distribuzione ottica

Gli ODF possono essere raggruppati per metodo di montaggio, ambiente di installazione, capacità, struttura interna e applicazione. Le categorie più comuni sono montaggio su rack, montaggio a parete, per esterni, su guida DIN, splitter PLC e telai modulari ad alta-densità. Ogni sezione seguente copre qual è il tipo, dove si adatta e un dettaglio pratico che spesso viene trascurato durante la selezione.

ODF per montaggio su rack

Un ODF con montaggio su rack si installa in un rack per apparecchiature standard da 19-pollici ed è il cavallo di battaglia di sale telecomunicazioni, data center, uffici centrali, sale server e cablaggi backbone aziendali. Viene generalmente offerto in altezze 1U, 2U, 3U o 4U e si integra perfettamente con switch, router e pannelli di connessione affiancati. A titolo indicativo, un'unità da 1U trasporta spesso fino a 24 fibre, un'unità da 2U da 48 a 96 fibre e unità da 3U a 4U da 96 a 144 fibre o più. Queste cifre cambiano in modo significativo con il formato dell'adattatore, quindi un telaio che utilizza pannelli LC o MPO ad alta densità si adatterà a molte più fibre per U rispetto a uno che utilizza SC.

Il dettaglio che decide l'utilizzabilità a lungo-termine è la scelta tra il design del cassetto fisso e quello scorrevole. Un telaio fisso è più semplice, più stabile e meno costoso, ed è adatto a collegamenti dorsali stabili che cambiano raramente. Un cassetto scorrevole consente al vassoio di avanzare per la giunzione e l'ispezione, che è la scelta migliore su qualsiasi telaio soggetto a frequenti spostamenti, aggiunte e modifiche. Prima di specificare un tipo scorrevole, verifica che ci sia spazio sufficiente davanti al rack per consentire l'estensione completa del cassetto, perché un telaio ad alta-densità che non può essere aperto in un corridoio stretto è difficile da manutenere.

Montaggio a parete ODF

Un supporto a parete ODF si fissa direttamente a una parete anziché essere inserito all'interno di un rack, quindi è la scelta naturale dove non esiste un rack o dove lo spazio è limitato: piccole sale telecomunicazioni, edifici per uffici, seminterrati di appartamenti, punti di distribuzione al piano e ingressi di edifici FTTH. Di solito è compatto, bloccabile e adatto a un numero moderato di fibre come 12, 24 o 48 core.

Quando si seleziona un'unità per il montaggio a parete, la direzione di ingresso del cavo è più importante di quanto sembri a prima vista. Un telaio montato su un montante o su un albero stretto spesso necessita di un ingresso dal basso o laterale anziché da un ingresso posteriore, perché semplicemente non c'è spazio dietro la scatola per instradare un cavo senza una curva stretta. Confermare la direzione di ingresso, la capacità del vassoio di giunzione interno, la disposizione del pannello adattatore e lo spazio disponibile per l'avvolgimento della fibra prima di ordinare, non dopo che la scatola è già appesa al muro.

ODF per esterni

Un ODF esterno termina e distribuisce la fibra in luoghi esposti o semi-esposti come punti di accesso FTTH, armadi per telecomunicazioni esterni, distribuzione montata su palo-, banda larga rurale e siti industriali. A differenza di un telaio per interni, un'unità esterna vive o muore grazie alla sua tenuta ambientale, quindi il numero di porte è solo la metà delle specifiche.

Il dato a cui ancorarsi è il grado di protezione definito nello standard internazionaleIEC 60529 (il codice IP). In termini pratici, IP54 significa protezione dalla polvere-e resistente agli spruzzi d'acqua, il che può adattarsi a una posizione riparata o montata su un armadio-; IP65 significa protezione dalla polvere-e dai getti d'acqua a bassa-pressione, che è un minimo più realistico per un telaio completamente esposto alle intemperie; e da IP66 a IP68 aggiungono getti più forti o immersione temporanea. Tieni presente che un livello di immersione più elevato non implica automaticamente la resistenza ai getti, poiché i due sono test separati, quindi un sito che vede sia pioggia battente che acqua stagnante potrebbe aver bisogno di un doppio livello. Oltre al valore IP, verificare la resistenza ai raggi UV, il design del pressacavo, la resistenza alla corrosione dell'alloggiamento, il metodo di bloccaggio e la modalità di gestione della condensa. Un telaio esterno non adeguatamente sigillato è una delle cause più comuni di guasti legati all'umidità-a distanza di anni dall'installazione.

ODF su guida DIN

Un ODF per guida DIN è un'unità compatta che si aggancia a una guida DIN all'interno di un quadro elettrico o di un quadro di controllo industriale ed è costruita per un basso numero di fibre nei sistemi di automazione, comunicazioni di potenza, apparecchiature di rete intelligente, armadi di controllo dei trasporti e reti di fabbrica. Il suo valore è l'integrazione: porta la terminazione e la protezione della fibra nello stesso pannello del cablaggio elettrico senza richiedere un rack separato.

Per i lavori industriali, guarda oltre il numero delle fibre e guarda all'ambiente meccanico. Le vibrazioni, la profondità disponibile dell'armadio, i requisiti di messa a terra e il pressacavo del cavo influiscono tutti sull'affidabilità del telaio e il percorso della fibra deve essere organizzato in modo che un tecnico possa raggiungere i connettori senza disturbare i conduttori di alimentazione vicini.

Separatore PLC ODF

Uno splitter PLC ODF ospita splitter ottici passivi all'interno del frame in modo che una fibra di alimentazione sia divisa in molte fibre di abbonato, il che lo rende un elemento fondamentale delle reti di accesso FTTH, GPON ed EPON standardizzate in riferimenti comeRaccomandazioni GPON ITU-T G.984. Un singolo frame può combinare terminazione, installazione dello splitter, patching e gestione dei cavi, mantenendo ordinata la distribuzione della rete ottica passiva. Le configurazioni tipiche vanno da 1×8 fino a 1×32 o 1×64 e il giusto rapporto dipende dal budget di collegamento e dalla densità di abbonati del progetto.

Vale la pena pianificare due punti tecnici. Innanzitutto, il rapporto di split determina il layout delle porte e lo spazio di manutenzione, perché uno splitter 1×32 alimenta molti più adattatori di output di uno 1×8 e tali output necessitano di spazio per essere patchati ed etichettati senza affollamento. Aiuta anche a decidere in anticipo tra la suddivisione centralizzata su un nodo e la suddivisione distribuita sulla rete, un compromesso-spiegato bene in questa panoramica ditipi di splitter ottici. In secondo luogo, le distribuzioni PON utilizzano quasi sempre connettori ad angolo-lucidati (APC). Il motivo è la perdita di ritorno: le riflessioni in un albero passivo condiviso degradano la qualità del segnale per ogni abbonato sul ramo e le facce terminali APC sopprimono tali riflessioni molto meglio di quelle piatte-lucidate. Confermare il rapporto di splitter, la lucidatura del connettore, il layout di input e output, lo spazio disponibile nel vassoio di giunzione e lo schema di etichettatura prima di ordinare e sfogliareSeparatore PLCopzioni per soddisfare le esigenze del rapporto esatto di progettazione.

ODF modulare ad alta-densità

Un ODF modulare ad alta-densità è progettato per un numero elevato di fibre in rack o spazi limitati ed è la scelta standard per data center, uffici centrali, backbone di operatori, campus di grandi dimensioni e punti di aggregazione che necessitano di spazio per crescere. Invece di un singolo pannello fisso, questi sistemi utilizzano pannelli adattatori modulari, cassette rimovibili, vassoi di giunzione multipli e percorsi di instradamento ingegnerizzati e comunemente supportano interfacce LC o MPO/MTP.

L'errore da evitare qui è selezionare esclusivamente il numero massimo di porte. A densità molto elevate, i cavi di connessione si affollano, lo spazio di accesso anteriore-si restringe e un telaio troppo pieno favorisce la disconnessione accidentale della porta sbagliata durante la manutenzione. La domanda decisiva per il lavoro ad alta-densità, inclusa la scelta tra LC-rispetto-array trattata in questoguida pratica alla LC rispetto a MTP/MPO, è se i tecnici possono ancora raggiungere le porte, gestire i cavi di connessione e preservare il raggio di curvatura una volta che il telaio è completamente carico.

Tabella comparativa dei tipi ODF

Gli intervalli di capacità sono solo valori tipici e variano in base alla progettazione del prodotto, al formato dell'adattatore e alla configurazione del fornitore. Confermare sempre l'esatto numero di fibre e le opzioni del pannello confrontandole con la scheda tecnica.

Guida rapida alla selezione ODF

Se hai solo bisogno di una rapida sterzata verso la categoria giusta, la tabella seguente mappa le situazioni di progetto comuni a un punto di partenza adeguato. Consideralo come un elenco ristretto, quindi verifica i dettagli utilizzando l'elenco di controllo più in basso.

Come scegliere l'ODF giusto per il tuo progetto?

Scegliere un ODF non significa semplicemente scegliere una scatola con abbastanza porte. Una cornice deve adattarsi all'intero design, quindi i fattori seguenti devono essere tutti confermati prima dell'acquisto.

Conteggio delle fibre ed espansione futura

Inizia con il numero di fibre che devi terminare, giuntare o rattoppare oggi, quindi aggiungi una riserva. Un telaio dimensionato esattamente per le 24 fibre di oggi non lascia spazio quando il sito diventa 48, e l'adeguamento della capacità in un secondo momento di solito costa di più che acquistarla adesso. In pratica, molti progetti riservano dal 20 al 50% di capacità inutilizzata per collegamenti futuri, fibre di backup e aggiornamenti. Chiedere quante fibre entrano, quante escono, se verranno aggiunti più utenti o edifici e se la capacità del vassoio di giunzione e dell'adattatore può assorbire tale crescita.

Spazio di installazione

La posizione determina in gran parte il tipo. Un rack da 19 pollici esistente punta a un telaio per il montaggio su rack; un sito con solo spazio sulla parete punta a un telaio per il montaggio a parete; un percorso in fibra all'interno di un armadio industriale punta a un telaio su guida DIN; e un'installazione esposta a pioggia, polvere o sbalzi di temperatura esclude un'unità interna standard a favore di una esterna. Misura lo spazio reale disponibile, inclusa la profondità del rack o la distanza dei cassetti, prima di impegnarti in un modello.

Ambiente interno ed esterno

I telai per interni ed esterni non sono intercambiabili. Le unità interne sono adatte a spazi protetti come locali tecnici, uffici e armadi per telecomunicazioni, dove la sigillatura non è una priorità. Le unità esterne necessitano di una protezione difendibile contro umidità, polvere, corrosione e raggi UV, motivo per cui il grado di protezione IP, il materiale dell'alloggiamento, la guarnizione della porta, il design del premistoppa, la struttura di bloccaggio e l'intervallo di temperatura rientrano tutti nelle specifiche. Le differenze tra la movimentazione interna ed esterna, inclusi i tipi e il percorso dei cavi, sono trattate in questa guidainstallazione di cavi in ​​fibra per interni ed esterni. L'utilizzo di un telaio per interni all'esterno è una causa frequente ed evitabile di ridotta affidabilità.

Tipo di connettore e adattatore

Gli ODF possono essere configurati con adattatori SC, LC, FC o ST e la scelta giusta segue i cavi di connessione, i pigtail e le interfacce delle apparecchiature attive esistenti. Come modello generale,connettori SCsono diffusi nelle telecomunicazioni e FTTH,connettori LCdominano data center ad alta-densità e lavoro aziendale, FC appare in alcune telecomunicazioni e strumentazione e la ST sopravvive nelle reti legacy. Conferma il formato rispetto alla corrispondenzaadattatori per fibra otticaintendi utilizzare.

Il tipo polacco merita uguale attenzione. Le superfici terminali UPC (piatte, leggermente bombate) in genere forniscono una perdita di ritorno di circa 50 dB, mentre le superfici terminali APC (angolate di 8- gradi) raggiungono circa 65 dB riflettendo la luce diffusa nel rivestimento anziché nella fibra, motivo per cui APC è standard nelle applicazioni video PON e RF. I due non devono essere accoppiati tra loro: una connessione APC-to-UPC provoca un'elevata perdita di inserzione e può danneggiare fisicamente le superfici terminali della ghiera. Se stai valutando le opzioni, questa spiegazione diTipi di lucidatura PC, UPC e APCcopre le differenze in dettaglio.

Capacità del vassoio di giunzione

Se il telaio verrà utilizzato per la giunzione a fusione, la capacità del vassoio interno deve corrispondere al numero di fibre, non solo al numero di adattatori. Un errore comune e frustrante è acquistare un telaio con molte porte per adattatori ma troppo pochi vassoi. Come regola di pianificazione, un vassoio di giunzione contiene comunemente 12 o 24 giunzioni protette, quindi un lavoro da 24-fibra necessita di circa uno o due vassoi, un lavoro da 48-fibra da due a quattro e così via. Quando i vassoi si esauriscono, i sintomi sono prevedibili: le maniche termoretraibili non hanno nessun posto dove posizionarsi, le fibre non possono essere avvolte entro il loro raggio minimo di curvatura, la manutenzione significa modificare nuovamente le giunzioni esistenti e l’espansione futura diventa difficile. Secondo le pratiche riassunte dalAssociazione Fibra Ottica, i cavi in ​​locali di piccole dimensioni richiedono generalmente un raggio di curvatura di circa 25 mm dopo l'installazione e un telaio che non riesce a sostenere tale raggio aumenterà silenziosamente la perdita di inserzione. Pianifica insieme il numero di vassoi, lo stoccaggio delle maniche e il percorso di instradamento e rivedi il tuotrecce di fibralungo il telaio in modo che terminazioni e vassoi siano compatibili. Se stai ancora decidendo tra connettori di giunzione e-installati sul campo, questo confronto tragiunzione per fusioneè un riferimento utile.

Ingresso cavi e accesso per la manutenzione

La direzione di ingresso dei cavi è un vincolo-del mondo reale, non un dettaglio. I telai supportano l'ingresso posteriore, laterale, superiore o inferiore e una mancata corrispondenza con il layout del sito costringe a curve strette o a un percorso disordinato. L'accesso per la manutenzione segue la stessa logica: un design a cassetto scorrevole o ad accesso frontale- è più facile da utilizzare per le reti che cambiano di frequente, mentre una struttura fissa è accettabile per collegamenti stabili con poche modifiche. Un telaio che sulla carta sembra compatto può essere difficile da manutenere una volta inseriti i cavi.

Etichettatura e gestione dei cavi

Un'etichettatura chiara consente di risparmiare tempo durante guasti e aggiornamenti e, nei frame più grandi, un'etichettatura inadeguata provoca connessioni errate, un isolamento dei guasti più lungo e interruzioni evitabili. Un buon telaio consente una numerazione distinta delle porte, spazio dedicato per l'etichetta, anelli di instradamento dei cavi di connessione, punti di collegamento, un'area di stoccaggio allentata e separazione tra cavi in ​​ingresso e cavi di connessione. Mantieni il percorso del tuocavi di connessionepianificato dall'inizio piuttosto che aggiunto come ripensamento.

Lista di controllo delle specifiche ODF prima di richiedere un preventivo

Preparare questi dettagli prima di contattare un fornitore riduce i tempi di andata e ritorno-e-e riduce il rischio di ricevere la configurazione errata.

• Il totale delle fibre deve essere terminato adesso, più la percentuale di riserva per la crescita futura.
• Installazione interna o esterna e, per esterni, il grado di protezione IP target.
• Metodo di montaggio: rack da 19-pollici con altezza a U, parete, palo, guida DIN o armadio.
• Formato del connettore e dell'adattatore (SC, LC, FC o ST) e lucidatura (UPC o APC).
• Tipo, lunghezza e quantità di pigtail e cavo di connessione.
• Numero di vassoi di giunzione e capacità richiesta per vassoio.
• Rapporto di splittaggio e posizione di splittaggio, per progetti PON.
• Direzione di ingresso del cavo e diametro esterno del cavo o dimensione del pressacavo.
• Schema di etichettatura e numerazione delle porte-.
• Struttura fissa o scorrevole e lato di accesso richiesto.

Esempi di configurazioni ODF

Tre scenari anonimizzati mostrano come i fattori di cui sopra si combinano nella pratica.

Piccolo punto di distribuzione dell'edificio FTTH

Per 24 fibre con pigtail SC/APC all'interno di un montante, in genere è sufficiente un ODF compatto per montaggio a parete con due vassoi di giunzione e ingresso cavo inferiore o laterale. Riservando alcune porte di riserva si lascia spazio per ulteriori unità nell'edificio senza aggiungere un secondo telaio.

Aggregazione dei data center

Per 96 fibre su LC in un corridoio trafficato, un ODF con montaggio su rack scorrevole ad alta-densità 2U con accesso frontale e doppio ingresso cavi mantiene gestibile l'applicazione delle patch e protegge il raggio di curvatura sotto un carico pesante del cavo di connessione-. Il cassetto scorrevole è importante qui perché i cambi sono frequenti.

Accesso FTTH rurale su palo

Per un alimentatore diviso verso molti abbonati, un telaio di distribuzione splitter esterno classificato IP65 o superiore, dotato di aDivisore 1×32e connettori SC/APC, gestisce sia la suddivisione che l'esposizione ambientale in un unico involucro.

Selezione ODF per applicazione

Reti di accesso FTTH e PON

Il lavoro FTTH tende a utilizzare telai per montaggio a parete all'interno, telai per esterni nei punti di accesso esposti e telai splitter PLC ovunque sia richiesta la suddivisione passiva. Un seminterrato, una sala telecomunicazioni o un punto di distribuzione al piano richiede solitamente un'unità con montaggio a parete; una posizione esterna richiede una posizione-esterna; e un nodo di suddivisione richiede un frame di suddivisione che integri lo splitter con la terminazione. Per una visione più ampia di ciò che richiede una build passiva, questoComponenti passivi FTTHla guida agli appalti è un compagno utile.

Data Center e sale telecomunicazioni

Questi ambienti prediligono il montaggio su rack e i frame modulari ad alta-densità e generalmente richiedono un numero elevato di fibre, adattatori LC ad alta-densità, instradamento pulito dei cavi di connessione-, etichettatura affidabile e spazio per l'espansione. Nei rack ad alta densità, la gestione dei cavi ha lo stesso peso della densità delle porte.

Edifici aziendali e reti di campus

In questo caso il frame giusto dipende dal design della dorsale. Una sala apparecchiature principale utilizza spesso un telaio per montaggio su rack, mentre i punti di distribuzione a pavimento utilizzano telai per montaggio a parete. In un campus composto da più-edifici, gli ODF terminano le fibre della dorsale e forniscono un punto di collegamento pulito tra edifici, commutatori e locali tecnici.

Reti di quadri elettrici e industriali

Le reti industriali si appoggiano su telai per guida DIN o unità compatte con montaggio a parete. Il telaio deve adattarsi al quadro elettrico, proteggere le fibre dalle sollecitazioni meccaniche e consentire ai tecnici di raggiungere i connettori senza toccare il cablaggio elettrico, tenendo conto di vibrazioni, polvere, temperatura del quadro e pressacavo.

ODF rispetto al pannello patch in fibra rispetto alla scatola di distribuzione in fibra

Gli acquirenti spesso confondono questi tre perché tutti gestiscono connessioni in fibra, eppure non sono la stessa cosa. Un ODF è solitamente l'unità più completa, che combina pannelli adattatori, vassoi di giunzione, instradamento dei cavi, stoccaggio degli allentamenti e protezione. Un pannello di connessione in fibra è più focalizzato sulla connessione connettorizzata all'interno di un rack, sebbene alcuni includano vassoi di giunzione. Una scatola di distribuzione in fibra è in genere più piccola e si trova più vicino agli utenti finali, negli edifici FTTH, nei punti di piano o nei punti di accesso esterni.

Un modo breve per decidere: utilizzare un ODF quando sono necessarie terminazione strutturata, giunzione, patching e gestione insieme; utilizzare un pannello di connessione quando è necessario eseguire principalmente collegamenti-basati su rack vicino ad apparecchiature attive; e utilizzare una scatola di distribuzione quando è necessaria una distribuzione compatta e vicina agli utenti. Poiché la denominazione varia a seconda dei fornitori e dei mercati, giudicare la struttura, la capacità e la funzione effettive piuttosto che l'etichetta sulla scheda tecnica. Questo sguardo più approfondito aldifferenze tra un ODF e un patch panel in fibravale la pena leggerlo se il confine sembra ancora sfocato.

Errori comuni nella selezione di un ODF

Scelta solo in base al numero di porte

Il numero delle porte è importante, ma da solo non è sufficiente. La capacità di giunzione, l'ingresso del cavo, il formato dell'adattatore, lo spazio per la manutenzione e l'altezza di espansione determinano se il telaio funzionerà effettivamente sul posto.

Ignorare l'espansione futura

Un frame a basso-costo senza capacità di riserva diventa costoso nel momento in cui la rete cresce. Pianificare la crescita delle fibre prima della selezione finale anziché dopo.

Utilizzo di un ODF per interni ed esterni

I telai per interni non sono costruiti per resistere alla pioggia, alla polvere e all'esposizione prolungata all'esterno. Le installazioni esterne richiedono un involucro adeguatamente sigillato con un grado di protezione IP e un design del pressacavo adeguati.

Combinazione di tipi di connettori senza pianificazione

Le scelte SC, LC, FC, APC e UPC devono essere allineate ai cavi di connessione, ai pigtail e alle apparecchiature attive. La combinazione sbagliata aggiunge complessità all'installazione e, in caso di lucidatura non corrispondente, riduce le prestazioni ottiche.

Dimenticare l'accesso alla manutenzione

Un telaio che sulla carta sembra compatto può essere difficile da manutenere una volta cablato. Assicurarsi che i tecnici possano raggiungere in sicurezza gli adattatori, i vassoi di giunzione e le aree di instradamento dopo l'installazione.

Domande frequenti

Conclusione

I principali tipi di telaio di distribuzione ottica sono montaggio su rack, montaggio a parete, per esterni, guida DIN, splitter PLC e modulare ad alta-densità e la scelta giusta dipende dal numero di fibre, dallo spazio di installazione, dall'ambiente, dal tipo di connettore e lucidatura, dalla capacità del vassoio di giunzione, dal percorso dei cavi e dall'espansione futura. Un piccolo sito interno potrebbe necessitare solo di un telaio per il montaggio a parete; le sale telecomunicazioni e i data center richiedono solitamente il montaggio su rack o frame ad alta-densità; Le reti FTTH e PON utilizzano spesso frame splitter esterni e PLC; e gli armadi industriali sono ben serviti dai telai per guida DIN. Prima di selezionare, prepara i dettagli del tuo progetto utilizzando la lista di controllo sopra e un telaio pratico, affidabile e di facile manutenzione diventerà molto più facile da specificare.
