Cos'è il connettore in fibra ottica?
Il connettore in fibra ottica è un dispositivo che consente connessioni rimovibili (mobili) tra fibre ottiche. Collega con precisione le due facce terminali delle fibre ottiche per massimizzare l'accoppiamento dell'energia ottica in uscita dalla fibra trasmittente alla fibra ricevente e ridurre al minimo l'impatto sul sistema causato dal suo intervento nel collegamento ottico. Questo è il requisito di base del connettore in fibra ottica. In una certa misura, i connettori in fibra ottica influiscono sull'affidabilità e sulle prestazioni dei sistemi di trasmissione ottica.

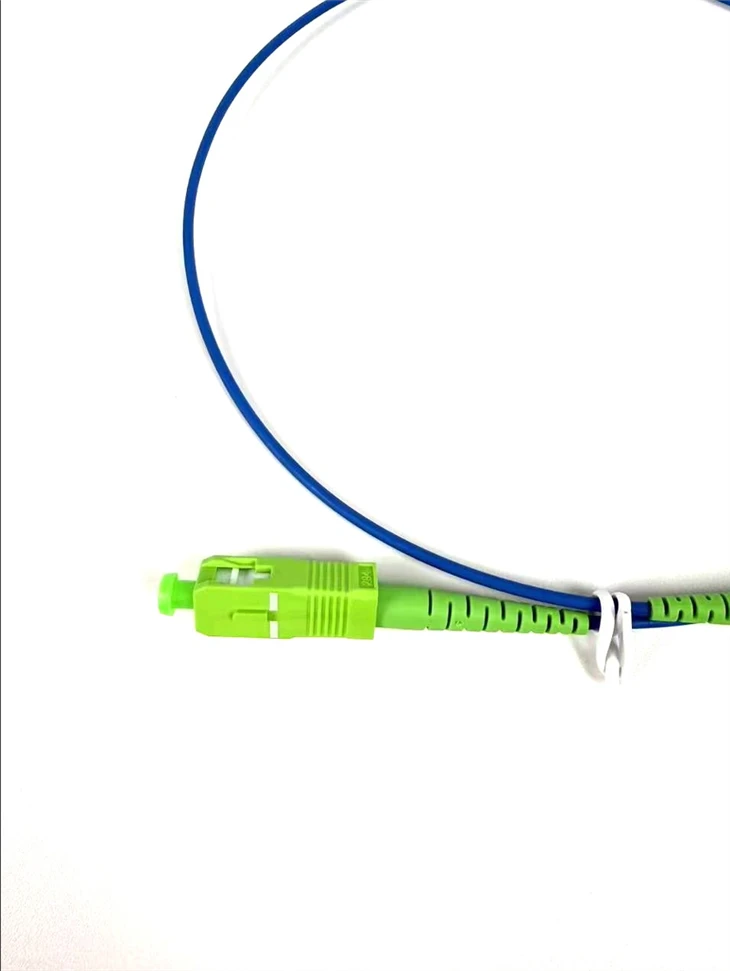

Connettore in fibra ottica di tipo SCè un connettore in fibra ottica sviluppato da NTT Corporation in Giappone. Il suo guscio è rettangolare e le dimensioni strutturali dei perni e dei manicotti di accoppiamento utilizzati sono esattamente le stesse del tipo FC. Le facce terminali dei perni vengono spesso lucidate utilizzandoMetodi di macinazione PC o APC; Il metodo di fissaggio adotta un tipo di chiusura a perno-in, che non richiede rotazione. Questo tipo di connettore è economico, facile da collegare e scollegare, con piccole fluttuazioni nella perdita di inserzione, elevata resistenza alla compressione ed elevata densità di installazione.
Le interfacce ST e SC sono due tipi di connettori in fibra ottica. Per le connessioni 10Base-F, i connettori sono generalmente di tipo ST, mentre per 100Base-FX, i connettori sono principalmente di tipo SC. Il nucleo del connettore ST è esposto, mentre il nucleo del connettore SC è all'interno del giunto.
Caratteristiche strutturali e indicatori di prestazione di vari connettori attivi in fibra ottica monomodale
| Caratteristiche strutturali e indicatori di prestazione di vari connettori attivi in fibra ottica monomodale | ||||||
| Tipo | FC/PC | FC/APC | SC/PC | SC/APC | ST/PC | |
| Struttura e caratteristiche | forma del viso finale | Superficie sferica convessa | Pendenza di 8 gradi | Superficie sferica convessa | Pendenza di 8 gradi | Superficie sferica convessa |
| metodo di connessione | filo | filo | Inserimento e rimozione assiale | Inserimento e rimozione assiale | affrettato | |
| forma del connettore | girare | girare | rettangolo | rettangolo | girare | |
| Indicatori di prestazione | perdita media per inerzia | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,2 |
| massima perdita di inserzione | 0.3 | 0.5 | 0.5 | 0.5 | 0.3 | |
| ripetibilità | Inferiore o uguale a ±0,1 | Inferiore o uguale a ±0,1 | Inferiore o uguale a ±0,1 | Inferiore o uguale a ±0,1 | Inferiore o uguale a ±0,1 | |
| intercambiabilità | Inferiore o uguale a ±0,1 | Inferiore o uguale a ±0,1 | Inferiore o uguale a ±0,1 | Inferiore o uguale a ±0,1 | Inferiore o uguale a ±0,1 | |
| perdita di rendimento | Maggiore o uguale a 40 | Maggiore o uguale a 60 | Maggiore o uguale a 40 | Maggiore o uguale a 60 | Maggiore o uguale a 40 | |
| tempo di inserimento e rimozione | Maggiore o uguale a 1000 | Maggiore o uguale a 1000 | Maggiore o uguale a 1000 | Maggiore o uguale a 1000 | Maggiore o uguale a 1000 | |
| intervallo di temperatura per l'uso | '-40~80 | '-40~80 | '-40~80 | '-40~80 | '-40~80 | |
Applicazioni
Cablaggio del pannello patch-ad alta densità
La lunghezza ultra-corta di 0,5-metri riduce al minimo l'allentamento dei cavi negli ambienti ad alta densità, riducendo la congestione all'interno degli armadietti delle apparecchiature e delle aree di connessione.
Connessioni della scatola terminale FTTH
Ideale per collegare dispositivi ONT a rosette in fibra e prese a muro in installazioni interne FTTH con spazio limitato-.
Patching interno ODF a breve-distanza
Comunemente utilizzato all'interno dei frame di distribuzione ottica per connessioni organizzate e a basso-ingombro tra moduli, splitter e adattatori adiacenti.
Contenitori compatti per telecomunicazioni
Adatto per piccole scatole di derivazione, armadietti con montaggio a parete-e involucri compatti in cui cavi più lunghi creerebbero ingombri inutili.
Collegamenti al banco di prova e all'attrezzatura da laboratorio
Fornisce un'opzione di ponticello corto e coerente per le configurazioni di test ottici e le connessioni del dispositivo di riferimento.
Domande frequenti
D: Quale perdita di ritorno fornisce questo cavo di connessione SC/APC?
A: Perdita di ritorno maggiore o uguale a 60 dB, come specificato nella tabella delle prestazioni del prodotto.
D: Qual è la perdita di inserzione?
D: Cosa significa faccia finale angolata di 8 gradi?
R: I connettori SC/APC hanno un'angolazione di 8 gradi che dirige la luce riflessa lontano dal nucleo della fibra, riducendo la riflessione posteriore.
D: Per quanti cicli di accoppiamento è previsto il connettore?
R: Maggiore o uguale a 1000 cicli di inserimento e rimozione mantenendo prestazioni ottiche stabili.

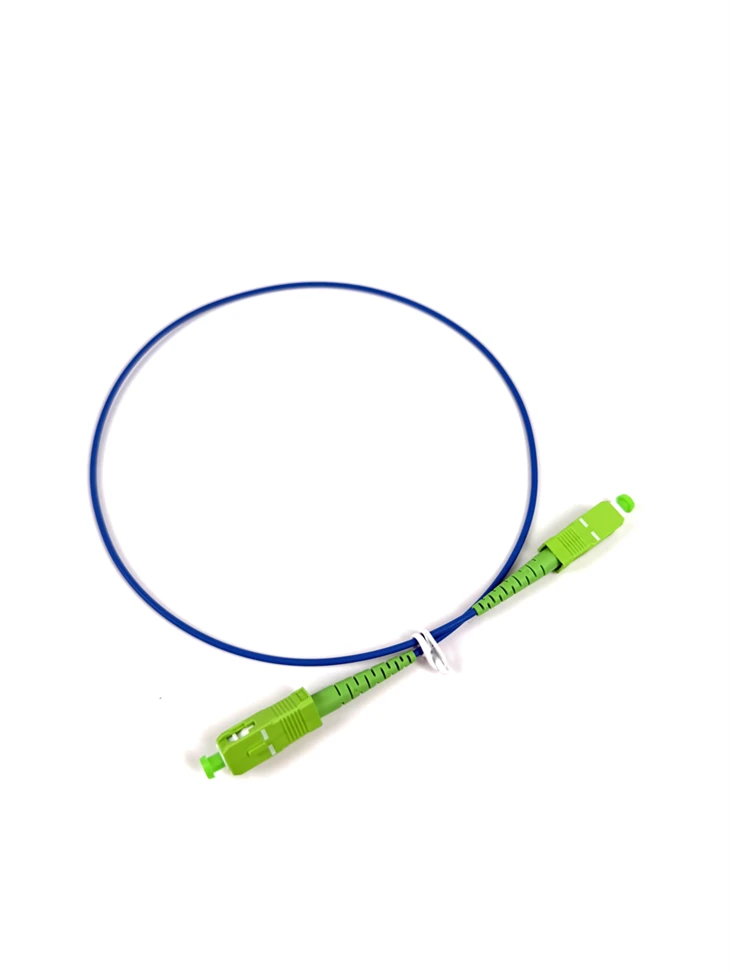

D: Perché scegliere un cavo di connessione ultra corto da 0,5-metri?
R: I cavi di connessione ultra-corti riducono l'ingombro dei cavi, semplificano la gestione nelle aree ad alta-densità e riducono al minimo il cavo in eccesso negli spazi compatti.
D: Qual è l'intervallo di temperatura operativa?
R: da -40 gradi a +80 gradi .
D: Quali opzioni di rivestimento e diametro sono disponibili?
A: Rivestimenti: PVC, LSZH, OFNP. Diametri: 3,0 mm, 2,0 mm, 0,9 mm.
