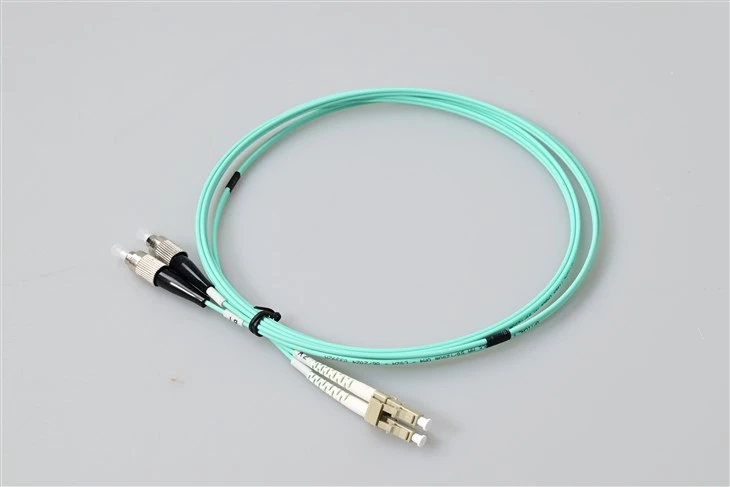

Cavo patch duplex multimodale LC UPC a FC UPC OM3 – G657A1 Insensibile alla piegatura, 10 mm min. Raggio di curvatura, 2,0 mm LSZH

R: Un ponticello ibrido rimuove una coppia-di accoppiamento dal percorso ottico, risparmiando circa 0,3 dB di perdita di inserzione e un potenziale punto-di ingresso di sporco. Con un budget limitato per il collegamento multimodale 10G questo è importante - ed è per questo che il cavo ibrido LC UPC a FC UPC OM3 è preferito rispetto a una catena a margherita di due ponticelli più un adattatore LC-FC.

R: La fibra G652D standard perde circa 1–2 dB per giro se piegata a 10 mm. La fibra G657A1 mantiene tale perdita al di sotto di 0,1 dB. In termini pratici, il cavo patch G657A1 LC-FC OM3 2.0mm può essere instradato attorno a un montante d'angolo o all'interno di un dito del cavo senza un degrado misurabile del segnale - cosa che una vecchia struttura in fibra non può fare.

R: LSZH è la classificazione europea e internazionale a basso-fumo-zero-alogeni (IEC 60332-1 / EN 50575 Cca). È accettato per percorsi interni generali, montanti e passerelle-cavi, ma NON è equivalente alla classificazione del plenum OFNP nord-americano. Se il tuo progetto richiede specificamente OFNP secondo NEC, richiedi la variante con camicia OFNP-di questo ponticello duplex LC-FC OM3.

R: Sì. La fibra ottimizzata per laser OM3 50/125-è classificata per 10GBASE-SR fino a 300 m. Poiché la perdita di inserzione inferiore o uguale a 0,3 dB su questo cavo multimodale LC-FC 10G lascia un ampio margine sulla coppia di connettori, è possibile raggiungere la portata completa di 300 m - a condizione che anche il collegamento a valle sia OM3 o migliore.

R: OM1 (62,5/125) raggiunge il massimo a 33 m per 10GBASE-SR; OM2 (50/125) raggiunge solo 82 m a 10G. OM3 lo estende a 300 m. Per qualsiasi nuova installazione con funzionalità 10G-, il ponticello duplex 50/125 OM3 LC-FC è la specifica minima che rende il collegamento-a prova di futuro. Se il tuo progetto può successivamente essere scalato a 40G o 100G, consulta il nostroConfronto dettagliato delle prestazioni della fibra multimodale OM3 e OM4per determinare se vale la pena aggiornare a OM4 al momento dell'installazione.

R: UPC rispetto a APC è una scelta-di fabbrica e non può essere convertita sul campo. Sugli ordini all'ingrosso produciamo varianti LC APC/FC APC come SKU separati - ma tieni presente che le facce finali-di APC sono verdi-con codice di avvio e vengono generalmente utilizzate in modalità singola PON/FTTH, non in modalità multimodale OM3. Per i collegamenti multimodali 10G, da LC UPC a FC UPC è l'abbinamento polacco corretto. Per un'analisi completa delle differenze tra le geometrie delle facciate PC, UPC e APC-nelle prestazioni relative alla perdita di ritorno, consulta la nostraGuida al tipo di lucidatura del connettore in fibra che copre le specifiche PC, UPC e APC.

R: Il MOQ è di 100 pezzi per lunghezza-SKU per le configurazioni di stock. Il tempo di consegna è di 3-5 giorni lavorativi per i gruppi acqua standard LSZH da 2,0 mm e di 7-12 giorni lavorativi per lotti di cordoni di connessione da LC a FC OM3 personalizzati-con rivestimento o-di lunghezza personalizzata all'ingrosso. I contenitori da 5,000+ pezzi sono quotati per progetto.

R: Utilizza un detergente per fibre del tipo a bobina- su entrambe le estremità prima di ogni accoppiamento. Per l'ispezione sul campo, un telescopio in fibra video 200× / 400× verifica la parte terminale-rispetto ai criteri di superamento/fallimento IEC 61300-3-35. La polvere-che ricopre il cavo LC insensibile alla piegatura-FC OM3 tra un utilizzo e l'altro è obbligatoria: lo sporco è la principale causa di guasto del margine di collegamento su un gruppo ibrido.

R: Sì. Ogni unità viene misurata al 100% dall'interferometro-per l'offset dell'apice, il raggio di curvatura e il sottosquadro della fibra, nonché la perdita di inserzione/perdita di ritorno-testata a 1310 nm e 1550 nm. I singoli rapporti di test numerati-di serie sono disponibili sugli ordini all'ingrosso in grandi quantità di LC-FC OM3 duplex senza costi aggiuntivi.

R: Le lunghezze personalizzate da 0,5 m fino a 300 m vengono prodotte su ordinazione. Per ordini all'ingrosso che combinano lunghezze (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) sullo stesso ordine di acquisto, il fornitore di cavi patch duplex da LC UPC a FC UPC OM3 può consolidare tutti i tagli in un'unica spedizione per ridurre le spese di trasporto.

R: No. La struttura LSZH da 2,0 mm-tamponata è progettata per applicazioni interne/in-edifici. Per i lavori di sepoltura diretta all'aperto-è necessario un cavo esterno armato o riempito di gel-terminato su un ODF e questo ponticello per interni collegato al lato della patch ODF.

R: La temperatura operativa è compresa tra −20 gradi e +70 gradi, quella di conservazione: tra −40 gradi e +80 gradi. Ciò riguarda data center interni,-sale telecomunicazioni-e ambienti di trasmissione condizionati. Per rifugi esterni più freddi e non riscaldati, specifica la variante industriale-temp invece di questo cavo patch LC-FC OM3 LSZH.
