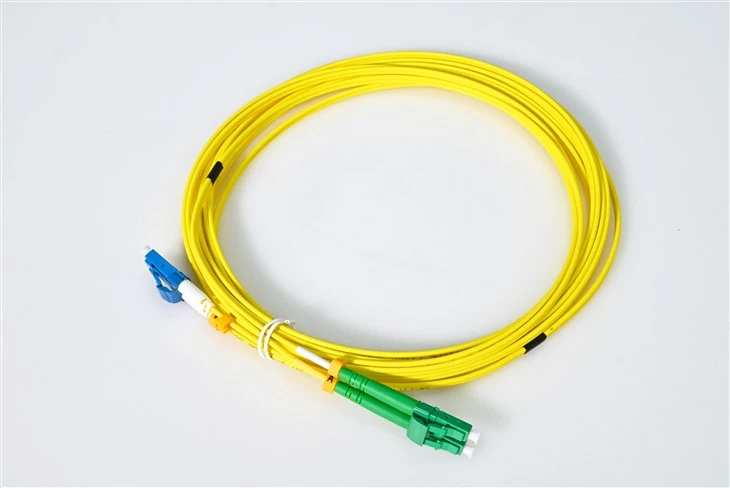

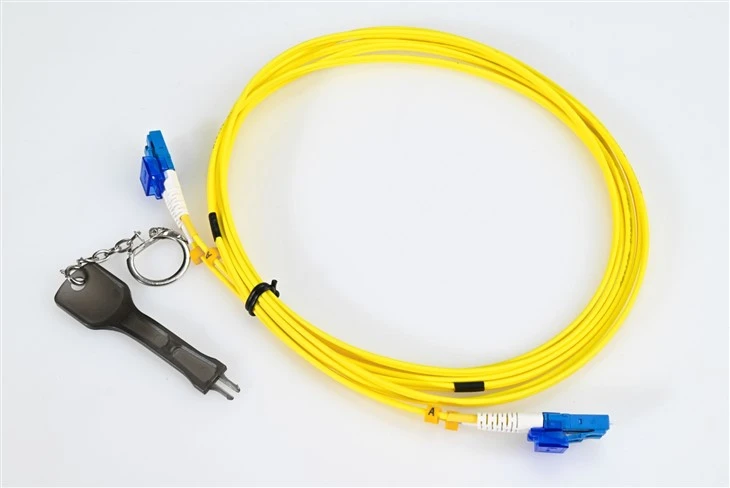

Cos'è il cavo patch LC LC?
Cavo patch in fibra LC-LCcon due connettori in fibra LC terminati su entrambe le estremità è il tipo di cavo in fibra ottica più comunemente utilizzato nel settore. Rispetto ad altri comuni cavi in fibra ottica, i cavi in fibra FC offrono alta densità e prestazioni affidabili nella maggior parte delle applicazioni. Se stai cercando una variante ibrida, la nostraCavo di connessione ibrido monomodale da LC APC a LC UPC è una delle configurazioni richieste più frequentemente per implementazioni a polarità-mista.
I nostri cavi sono ispezionati otticamente al 100% e testati per la perdita di inserzione.
Specifica
| Tipo di connettore | LC UPC a LC APC | Modalità fibra | Giallo 9/125μm |
| Grado di fibra | G657A/G652D | Lunghezza d'onda | 1310/1550 nm |
| Perdita di inserzione | Inferiore o uguale a 0,3 dB | Perdita di ritorno | Maggiore o uguale a 50 dB |
| minimo Raggio di curvatura (nucleo in fibra) | 10 mm | minimo Raggio di curvatura (cavo in fibra) | 10/5D (Dinamico/Statico) |
| Conteggio delle fibre | Duplex | Guaina per cavi | LSZH |
| Temperatura operativa | -20~70 gradi | Temperatura di conservazione | -40~80 gradi |
I metodi di classificazione dei cavi ottici
Il cavo in fibra ottica è una linea di comunicazione che utilizza fibre ottiche che soddisfano i requisiti di prestazione ottica come mezzo di trasmissione per ottenere la trasmissione del segnale ottico. È costituito da componenti come il nucleo del cavo, elementi di rinforzo e guaina e può anche includere elementi aggiuntivi come strati impermeabili, strati tampone, strati isolanti e strati di armatura secondo necessità.
I metodi di classificazione dei cavi ottici includono principalmente i seguenti:
Per mezzo di trasmissione: classificato incavi in fibra ottica mono-modale e cavi in fibra ottica multimodale.
In base alla struttura del nucleo del cavo: è suddiviso in cavo ottico a trefoli, cavo ottico scheletrico, cavo ottico a tubo centrale, cavo ottico a nastro e cavo ottico piatto.
Componenti rinforzati: classificati in cavi ottici non- metallici, cavi ottici standard e cavi ottici con componenti rinforzati.
Per metodo di installazione: diviso in cavo ottico da condotto, cavo ottico aereo, cavo ottico diretto-interrato e cavo ottico sottomarino.
In base all'ambiente di utilizzo, sono classificati in cavi ottici per interni e cavi ottici per esterni.
Applicazioni
Connessione incrociata-tra apparecchiature con terminazione UPC e APC
Il caso d'uso principale di questo cavo patch LC ibrido è il collegamento di dispositivi con diversi tipi di lucidatura dei connettori. Quando l'apparecchiatura di rete utilizza porte LC/APC ma i pannelli di connessione hanno terminazioni LC/UPC (o viceversa), questo ponticello in fibra da UPC-a-APC elimina la necessità di conversione dell'adattatore. Per una panoramica completa di come questi standard di lucidatura differiscono in termini di prestazioni, consultare la nostra guida suTipi di lucidatura dei connettori in fibra PC, UPC e APC e prestazioni di perdita di ritorno.
Interconnessione FTTH OLT e ONU
Nelle implementazioni Fiber-to{1}}the-domestico, le apparecchiature OLT spesso utilizzano connettori APC per un'attenuazione di ritorno ottimale, mentre alcuni dispositivi ONU legacy dispongono di interfacce UPC. Questo cavo ibrido LC UPC-APC fornisce connettività diretta tra apparecchiature terminali PON non corrispondenti. Per le corse FTTH standard in cui entrambe le estremità condividono lo stesso tipo di lucidatura, il nsCavo patch in fibra monomodale LC LC per connessioni FTTH e data centerè un'alternativa-economica.
Patch di testata e nodo di distribuzione CATV
Le reti ottiche della televisione via cavo in genere richiedono connettori APC per ridurre al minimo la retro-riflessione nei segnali video analogici. Quando si integrano apparecchiature di test con terminazione UPC-o componenti legacy, questo cavo di connessione ibrido per l'uso in headend CATV mantiene l'integrità del segnale su tutti i tipi di interfaccia.
Applicazioni Cross-Connect dell'ufficio centrale delle telecomunicazioni
Le strutture di telecomunicazioni spesso gestiscono inventari di connettori misti durante gli aggiornamenti della rete. Questo cavo jumper ibrido monomodale consente la migrazione graduale dall'infrastruttura UPC all'infrastruttura APC senza sostituire contemporaneamente tutti i pannelli di permutazione esistenti.
Test di laboratorio con configurazioni di connettori misti
I laboratori di test ottici incontrano spesso apparecchiature con diversi standard di lucidatura dei connettori. Un cavo patch di test dedicato da UPC-a-APC riduce la necessità di più adattatori e garantisce condizioni di misurazione coerenti durante la caratterizzazione della fibra.
Transizione del cablaggio strutturato nelle reti degli edifici
Durante gli aggiornamenti della rete dell'edificio dai sistemi UPC legacy alle moderne installazioni APC, questo cavo patch ibrido G657A1 consente il collegamento temporaneo o permanente tra segmenti di cablaggio vecchi e nuovi senza la sostituzione completa dell'infrastruttura.
Domande frequenti
D1: Perché dovrei aver bisogno di un cavo patch ibrido da LC UPC a LC APC invece di utilizzare un adattatore?
R: Un cavo patch ibrido dedicato fornisce una perdita di inserzione totale inferiore rispetto all'utilizzo di un adattatore di accoppiamento da UPC-a-APC. Ogni connessione dell'adattatore aggiunge perdite e potenziali punti di riflessione. Questo singolo ponticello ibrido con estremità lucidate in fabbrica-garantisce un trasferimento del segnale più pulito quando si collegano apparecchiature UPC e APC.
Q2: Qual è la differenza principale tra i tipi di lucidatura dei connettori UPC e APC?
R: UPC (Ultra Physical Contact) ha una faccia finale piatta e lucida, mentre APC (Angled Physical Contact) ha una faccia finale angolata di 8- gradi. I connettori APC forniscono una maggiore perdita di ritorno (riflessione-posteriore inferiore), rendendoli preferiti per video analogici e applicazioni ad alta sensibilità. Questo cavo ibrido collega direttamente entrambi i tipi.
D3: Posso utilizzare questo cavo LC UPC-APC per reti GPON o XGS-PON?
R: Sì. Le reti ottiche passive hanno spesso porte OLT con connettori APC e alcuni dispositivi ONT/ONU con porte UPC. Questo cavo patch ibrido monomodale per l'implementazione PON colma tali discrepanze tra le interfacce senza richiedere moduli adattatori in ciascun punto di connessione.
Q4: Cosa significa la fibra insensibile alla piegatura- del G657A1 per l'installazione?
R: La fibra G657A1 consente raggi di curvatura più stretti (fino a 10 mm) senza una significativa perdita di segnale. Ciò rende il cavo patch ibrido adatto per spazi ristretti, pannelli di connessione densi e per aggirare ostacoli dove la fibra G652D standard subirebbe un'attenuazione di macro-flessione.
Q5: La guaina LSZH su questo cavo è necessaria per l'installazione interna?
R: Le giacche LSZH (Low Smoke Zero Halogen) sono consigliate o richieste in spazi chiusi come data center, edifici per uffici e luoghi pubblici. Questo cavo ibrido LC-ritardante di fiamma soddisfa gli standard di sicurezza antincendio interni e produce una quantità minima di fumo tossico se esposto al fuoco. Per indicazioni sulla selezione del tipo di giacca giusto per i diversi ambienti, fare riferimento al nostro articolo surequisiti di installazione del cavo in fibra ottica per interni ed esterni e selezione del rivestimento.
D6: Quale perdita di ritorno posso aspettarmi dall'estremità APC di questo cavo ibrido?
R: L'estremità del connettore APC raggiunge in genere una perdita di ritorno maggiore o uguale a 60 dB grazie alla sua lucidatura angolata. L'estremità UPC fornisce una perdita di ritorno maggiore o uguale a 50 dB. Combinato con una perdita di inserzione inferiore o uguale a 0,3 dB, questo cavo patch duplex ibrido mantiene la qualità del segnale per i collegamenti ottici sensibili.
D7: Questo cavo patch ibrido può essere utilizzato per la trasmissione in modalità singola a lunga-distanza?
R: Sì. La fibra monomodale 9/125μm supporta la trasmissione su molti chilometri alle lunghezze d'onda di 1310 nm e 1550 nm. Questo ponticello da LC UPC ad APC per la connettività a lungo- raggio funziona con ricetrasmettitori monomodali standard e può essere implementato in segmenti di rete metropolitana o di accesso.
D8: Sono disponibili lunghezze personalizzate per questo cavo in fibra ibrido UPC-APC?
R: È possibile realizzare lunghezze di cavo personalizzate, colori della guaina e configurazioni duplex/simplex su ordinazione. Contatta il fornitore per specificare i requisiti per ordini di cavi patch ibridi in blocco o installazioni specifiche del progetto-.
