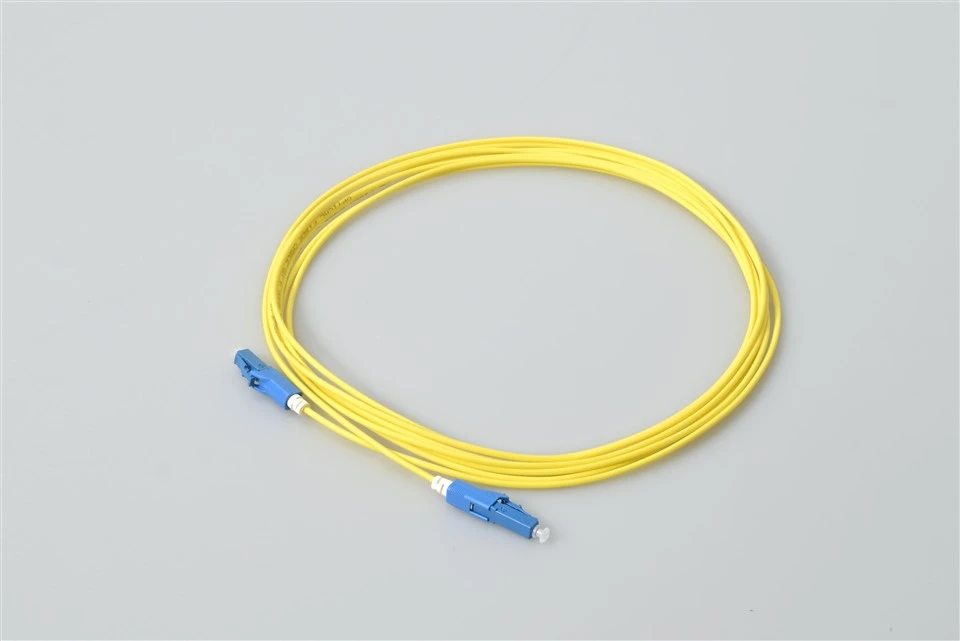

cos'è il cavo patch LC LC?
LC-Il cavo patch in fibra ottica LC è un piccolo cavo patch compatto molto utilizzato in molte applicazioni. Queste soluzioni di rete includono reti di telecomunicazioni, LAN, reti di elaborazione dati, terminazioni di dispositivi e distribuzioni di locali. LC-I cavi patch LC sono progettati per fornire soluzioni Ethernet veloci in applicazioni Gigabit e applicazioni ATM con un minore consumo di spazio.
Specifica
| Parametro | Unità | FC, SC, LC/ Cavo patch in fibra corazzata | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| computer | UPC | APC | computer | computer | UPC | computer | computer | UPC | computer | computer | APC | ||
| Perdita di inserzione (tipica) | dB | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,3 |
| Perdita di rendimento | dB | Maggiore o uguale a 45 | Maggiore o uguale a 50 | Maggiore o uguale a 60 | Maggiore o uguale a 30 | Maggiore o uguale a 45 | Maggiore o uguale a 50 | Maggiore o uguale a 30 | Maggiore o uguale a 45 | Maggiore o uguale a 50 | Maggiore o uguale a 35 | Maggiore o uguale a 55 | Maggiore o uguale a 75 |
| Lunghezza d'onda operativa | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Intercambiabilità | dB | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | ||||||||
| Vibrazione | dB | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | ||||||||
| Temperatura operativa | grado | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura di conservazione | grado | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diametro del cavo | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Caratteristiche

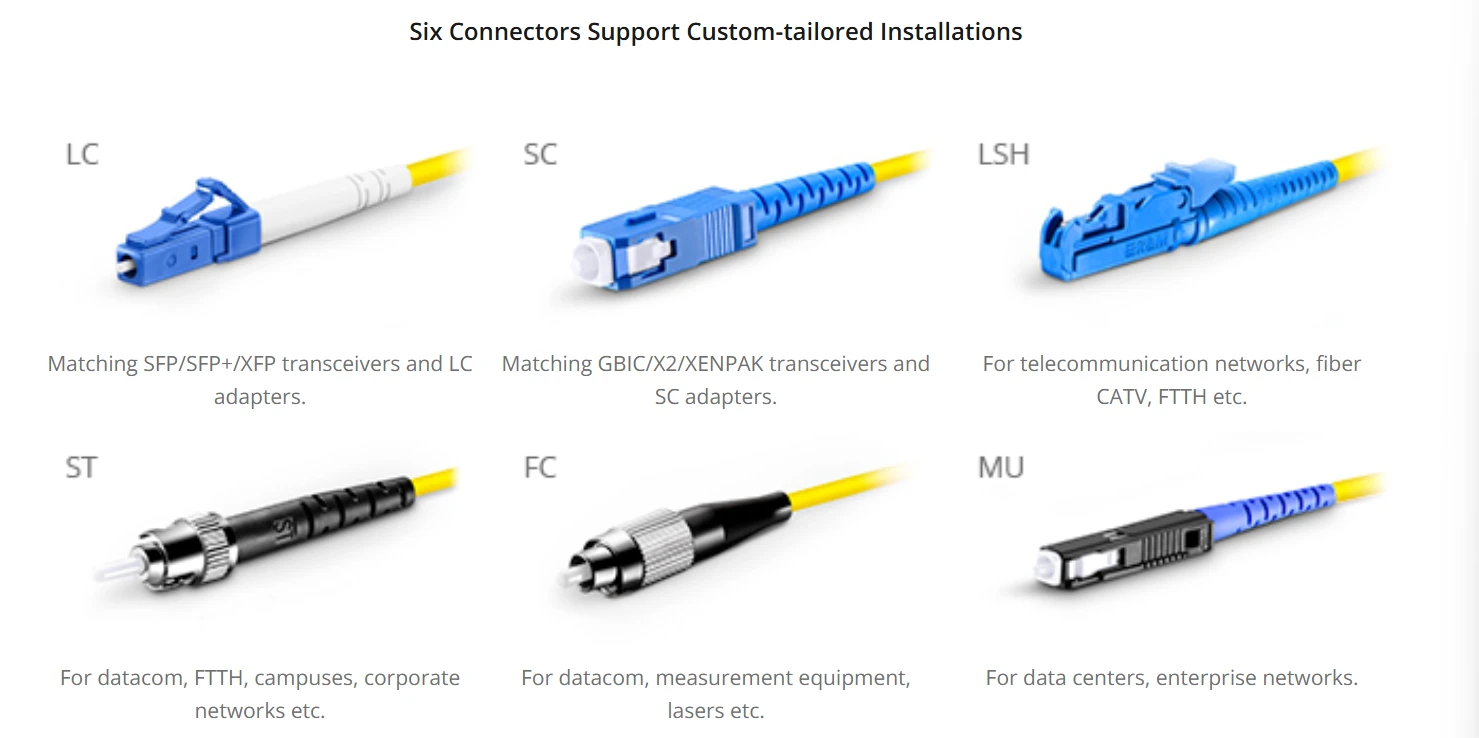

1.Sei connettori supportano installazioni-personalizzate

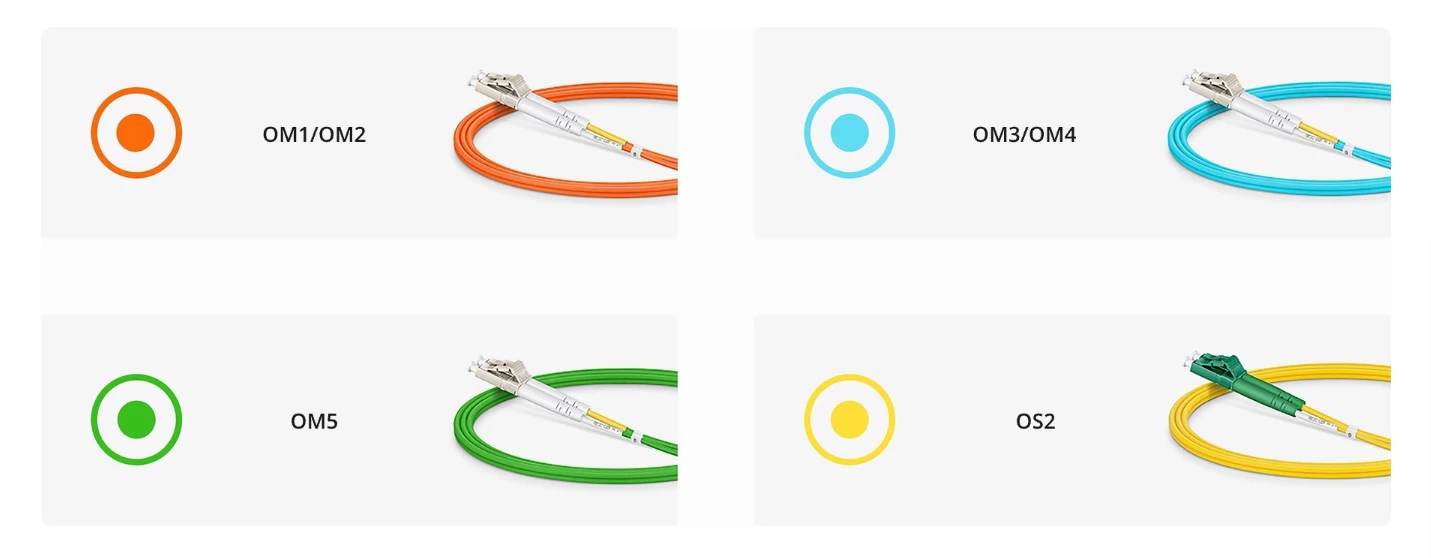

2. Guaina del cavo con codice colore- per una facile identificazione
3.Treccia di fibra ottica del ODM LC APC/UPC dell'OEM con il rivestimento giallo di 0.9mm LSZH Specifiche:
Applicazioni
Data center - ambienti SFP/SFP+
- Da NIC server 10G a switch ToR
- Connessioni FC dell'array di archiviazione
- Collegamenti in tessuto della foglia del dorso-
- Reti di gestione della banda fuori-da-
Ufficio centrale - delle telecomunicazioni e FTTx
- Porte di uplink OLT
- Connessioni incrociate-ODF
- Terminazioni ingresso/uscita splitter
- Interfacce DWDM mux/demux
Cablaggio strutturato - aziendale
- Patch MDA (area di distribuzione principale).
- Distribuzione orizzontale agli interruttori di piano
- Spina dorsale tra le IDF
- Backhaul in fibra per telecamere di sicurezza
Domande frequenti
D: Perché scegliere cavi LC simplex anziché duplex?
R: Simplex ti offre una flessibilità di routing che il duplex non può eguagliare. È possibile far passare le fibre TX e RX attraverso percorsi diversi, sostituire le singole fibre senza disturbare le coppie e ottenere una densità di porte effettiva più elevata nei pannelli congestionati. Per le apparecchiature basate su SFP- in cui TX e RX sono comunque porte separate, simplex è spesso la scelta più pratica.
D: Qual è la differenza tra LC UPC simplex e LC APC simplex?
A: Due cose: angolo di lucidatura e perdita di ritorno.
LC UPC ha una faccia terminale piatta/curva e una perdita di ritorno maggiore o uguale a 50 dB. L'alloggiamento del connettore è blu. Usalo per segnali digitali - Ethernet, Fibre Channel, dati generali.
LC APC ha una superficie terminale angolata di 8 gradi e una perdita di ritorno maggiore o uguale a 60 dB. L'alloggiamento del connettore è verde. Usalo per segnali analogici - CATV, RF su fibra, sovrapposizione video PON.
Non collegare mai UPC ad APC - la mancata corrispondenza dell'angolo provoca perdite elevate e danneggia entrambi i connettori.
D: Posso ordinare LC UPC simplex con angoli di avvio diversi?
R: Sì. Offriamo:
-Avvio diretto (standard) - uso generale
-Stivale angolato a 45 gradi: riduce lo stress del cavo nei percorsi verticali stretti
-Stivale angolato a 90 gradi - uscita orizzontale dai pannelli di permutazione
-Avvio breve - densità massima nei pannelli con-numero di porte- elevato
Ordine minimo per stivali non-standard: 50 pezzi
D: Fornite rapporti di test individuali per cavi simplex?
R: Sì. Due opzioni:
Rapporto sul lotto (gratuito): test su campioni dal lotto di produzione, copre IL/RL/ispezione visiva.
Rapporto individuale (disponibile su richiesta): ogni cavo riceve il proprio certificato con numero di serie, IL e RL effettivi misurati e stato superato/fallito. Consigliato per laboratori di test e installazioni-critiche di qualità.
D: Qual è il raggio di curvatura minimo per il cavo simplex da 2,0 mm?
A: 15 mm senza tensione, 30 mm con carico di trazione. Per installazioni più strette, offriamo fibra -insensibile alla piegatura (BIF) con raggio di curvatura minimo di 7,5 mm - nessuna riduzione delle prestazioni anche in una gestione dei cavi aggressiva.
