Cavi patch in fibra MTP MPO MM OM3

A: Ottima domanda: questa domanda emerge continuamente! MPO (Multi-fiber Push On) è lo standard industriale generico per connettori multi-fibra, mentre MTP® è un marchio ad alte-prestazioni prodotto da US Conec. Mettila in questo modo: tutti i connettori MTP sono conformi a MPO-, ma non tutti i connettori MPO hanno le funzionalità avanzate di MTP. La versione MTP offre tolleranze più strette, alloggiamenti rimovibili per una riterminazione più semplice e migliori prestazioni ottiche complessive. Sono completamente intercambiabili e si accoppieranno tra loro, ma quando li mescoli, le prestazioni complessive del collegamento saranno limitate dal connettore di qualità-inferiore. Per le applicazioni data center-critical, consigliamo MTP per ottenere i migliori risultati.

R: La polarità consiste nell'assicurarsi che il trasmettitore (Tx) si colleghi al ricevitore (Rx) all'altra estremità: se sbagli, il segnale sarà zero. Ecco una breve suddivisione: il tipo A è "diretto-attraverso" con il tasto-su da un lato e il tasto-giù dall'altra. Il tipo B è "invertito" con entrambe le estremità chiave-verso l'alto, invertendo le posizioni delle fibre da 1-a-12 e da 12 a 1. Il tipo C è "coppie capovolte" in cui le coppie adiacenti si scambiano di posizione. Per la maggior parte delle implementazioni a ottica parallela 40G/100G nei data center, vediamo il tipo B utilizzato più spesso perché consente di utilizzare gli stessi cavi di connessione duplex da A a B su entrambe le estremità: una gestione dell'inventario più semplice. Se non sei sicuro, inviaci il tuo diagramma di rete e ti aiuteremo a trovare la giusta configurazione di polarità.

R: Con la fibra multimodale OM3 con ottica 40GBASE-SR4 o 100GBASE-SR4, puoi raggiungere una distanza massima di 100 metri. Per 10GBASE-SR, OM3 può arrivare fino a 300 metri. Ora, se hai bisogno di una portata un po' più ampia, ad esempio 150 metri per 40G/100G, ti consigliamo di passare alla fibra OM4, che ha una larghezza di banda maggiore (4700 MHz·km contro 2000 MHz·km per OM3). La maggior parte delle applicazioni per data center rientrano facilmente nella portata di OM3 poiché le distanze da rack-a-rack sono in genere ben inferiori a 100 metri. In conclusione: per progetti sensibili ai costi-con tirature più brevi, OM3 è perfettamente capace e ti fa risparmiare denaro.

R: Questo è fondamentale: sbagli il genere e danneggerai i connettori o non avrai alcuna connessione. I connettori MTP maschi sono dotati di pin di allineamento; i connettori femmina hanno fori guida che ricevono questi pin. Ecco la regola d'oro: il maschio si accoppia sempre con la femmina, mai lo stesso-con-lo stesso. La maggior parte dei moduli ricetrasmettitori (QSFP+, QSFP28) hanno-interfacce maschio integrate con pin, quindi il cavo di connessione deve essere femmina. Quando si collegano due cavi trunk femmina tramite un pannello adattatore, l'adattatore stesso gestisce l'allineamento dei pin. Produciamo i nostri cavi con perni guida di precisione che garantiscono un allineamento delle fibre inferiore al-micron: è così che otteniamo valori bassi di perdita di inserzione.

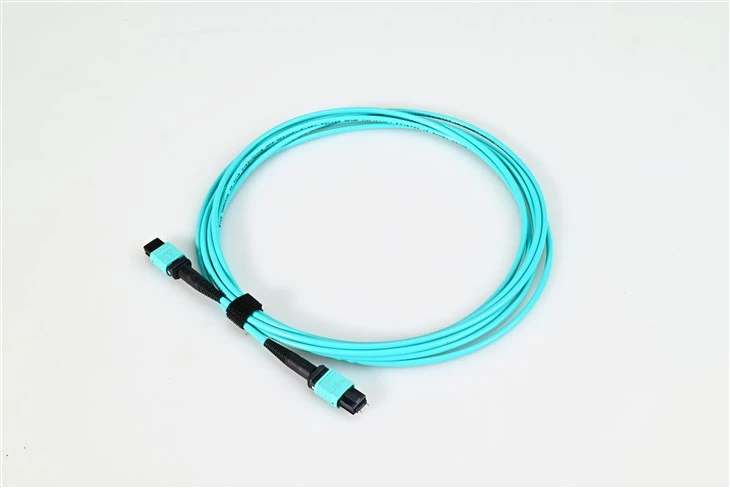

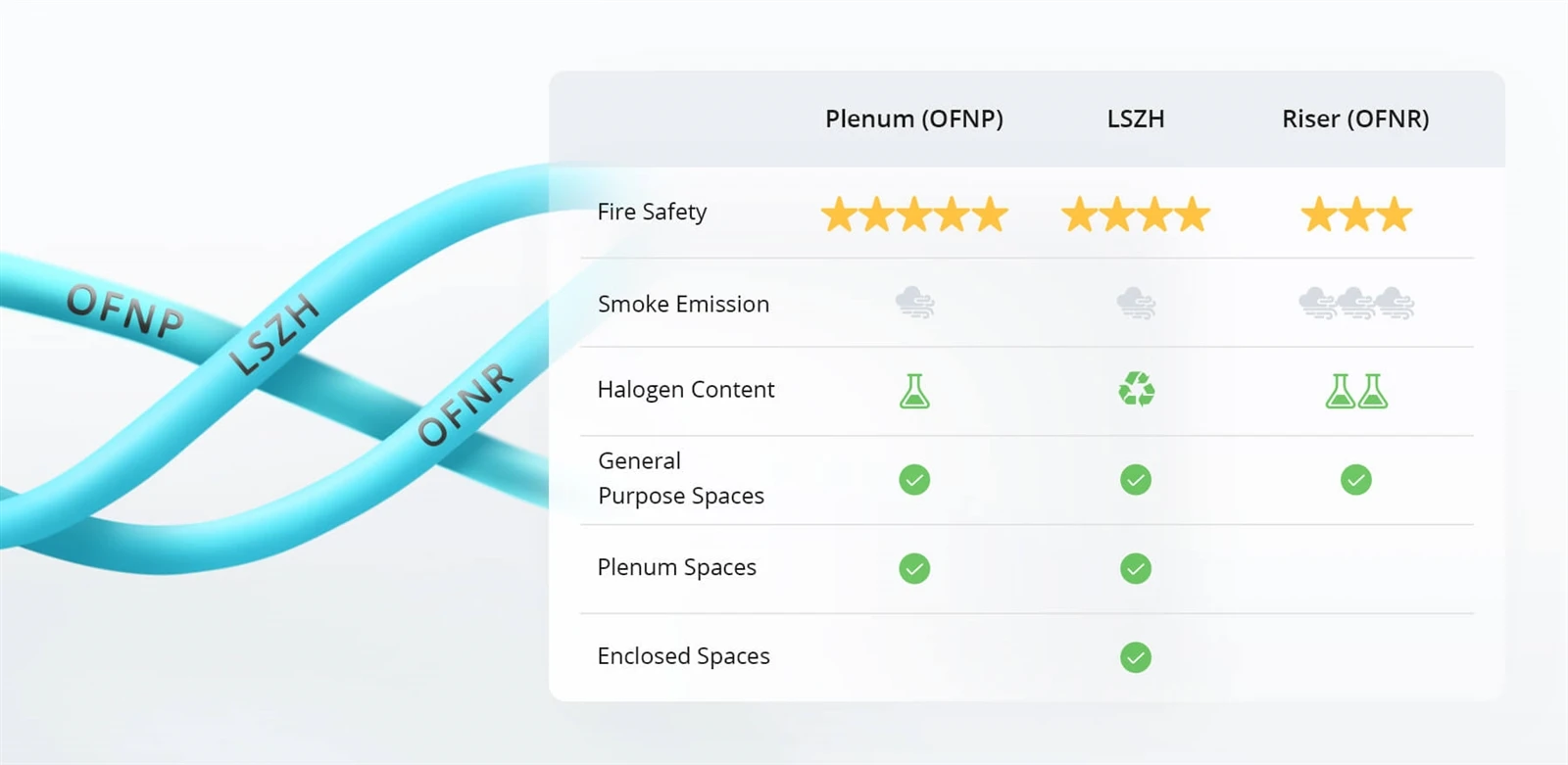

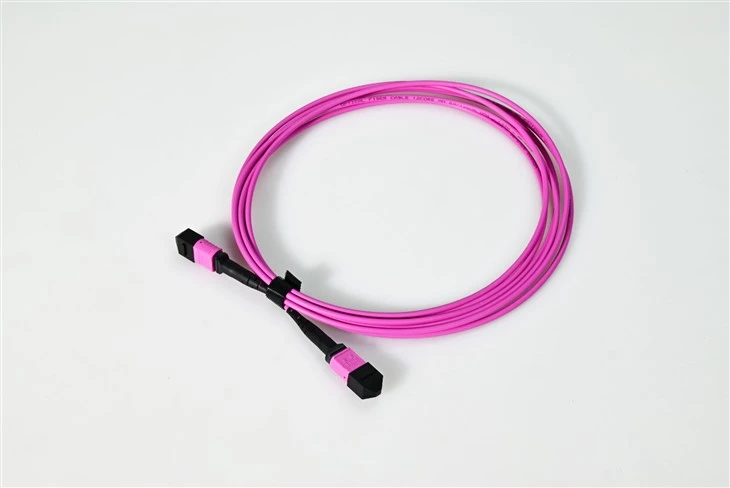

R: Aqua è il codice colore standard TIA-598 per la fibra multimodale OM3 e OM4 ottimizzata per laser-: non è solo decorativo! Quando lavori in un data center denso con centinaia di cavi, quella giacca color acqua ti dice immediatamente che si tratta di fibra multimodale da 50/125 micron progettata per ricetrasmettitori VCSEL a 850 nm. Non lo confonderai accidentalmente con i cavi gialli monomodali-. Alcuni produttori utilizzano l'Erika Violet (una tonalità leggermente diversa) specificamente per l'OM4 per differenziarlo dall'OM3, sebbene siano accettabili sia l'acqua che il viola. I nostri connettori sono inoltre codificati a colori in base al numero di fibre: grigio per 8 fibre, nero per 12 fibre e rosso per 24 fibre: rende l'installazione e la risoluzione dei problemi molto più veloci.

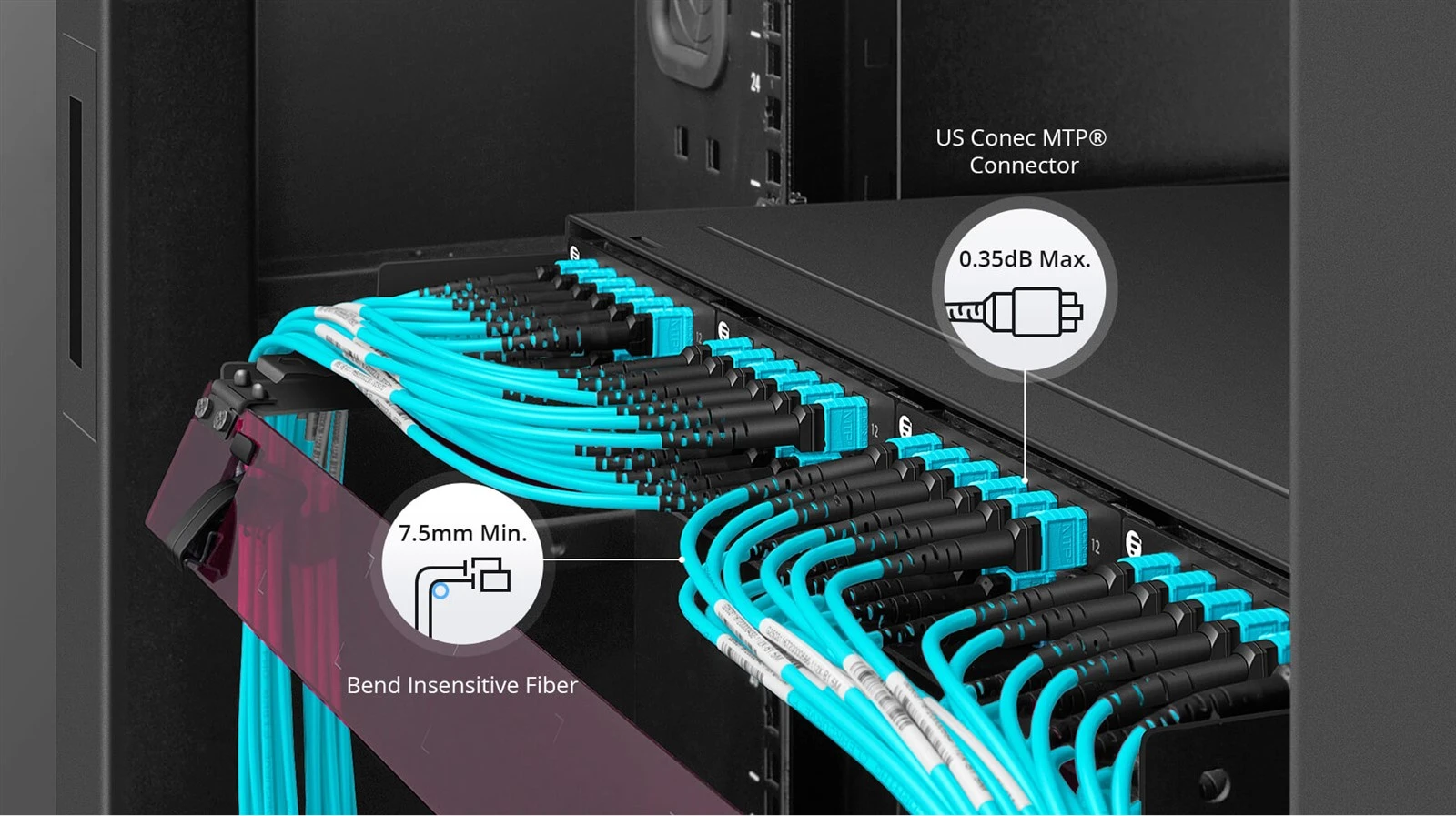

R: I nostri cavi patch MTP/MPO OM3 sono specificati per una perdita di inserzione massima inferiore o uguale a 0,50 dB con puntali MT multimodali standard, ma offriamo anche versioni a bassa- perdita che raggiungono un valore inferiore o uguale a 0,30 dB tipico e un valore inferiore o uguale a 0,50 dB massimo. Per applicazioni davvero impegnative, i nostri cavi di qualità Elite/Premium raggiungono circa 0,15 dB tipici. Ogni cavo che spediamo viene testato individualmente: utilizziamo l'interferometria 3D per verificare la geometria della ghiera e la qualità della-faccia finale. La perdita di ritorno è maggiore o uguale a 20 dB per il multimodale. Queste specifiche sono importanti quando calcoli il budget di collegamento per le connessioni 40G o 100G; ogni decimo di dB conta su più punti di connessione. Forniamo rapporti di prova con ogni lotto se hai bisogno di documentazione per i tuoi record.

R: Non è affatto eccessivo: in realtà è un investimento intelligente. La fibra OM3 con connettori MTP/MPO supporta 10GBASE-SR fino a 300 metri senza problemi. Il bello è che stai costruendo un'infrastruttura pronta per 40G e 100G quando è necessario eseguire l'aggiornamento, senza necessità di ricablaggio. Molti dei nostri clienti implementano oggi cavi trunk OM3 MTP per 10G e successivamente sostituiscono semplicemente i ricetrasmettitori per passare a velocità più elevate. Il connettore MTP a 12-fibre funziona perfettamente con le cassette breakout SFP+ 10G (da MTP a 6×LC duplex), offrendo i vantaggi in termini di densità del cablaggio multi-fibra anche a velocità inferiori. L'importante è rendere il tuo investimento a prova di futuro.

R: Hai ragione nel dire che la pulizia MTP richiede strumenti specifici: non puoi semplicemente utilizzare un pulitore clic LC standard. Consigliamo detergenti per bobine MTP-specifici-o detergenti per cassette progettati per puntali multi-fibra. Il movimento di pulizia dovrebbe attraversare tutte le 12 (o 24) facce-delle fibre in un unico passaggio. Prima di ogni accoppiamento, pulisci entrambi i connettori: anche una singola particella di polvere su una fibra può causare una perdita di oltre 1 dB e compromettere il budget del collegamento. Tieni i cappucci antipolvere ogni volta che il connettore non è collegato. Per l'ispezione, avrai bisogno di un microscopio con una punta dell'adattatore MTP. Includiamo cappucci antipolvere con ogni cavo e, fidati di me, usali. I pochi secondi trascorsi a pulire consentono di risparmiare ore di risoluzione dei problemi in seguito.
