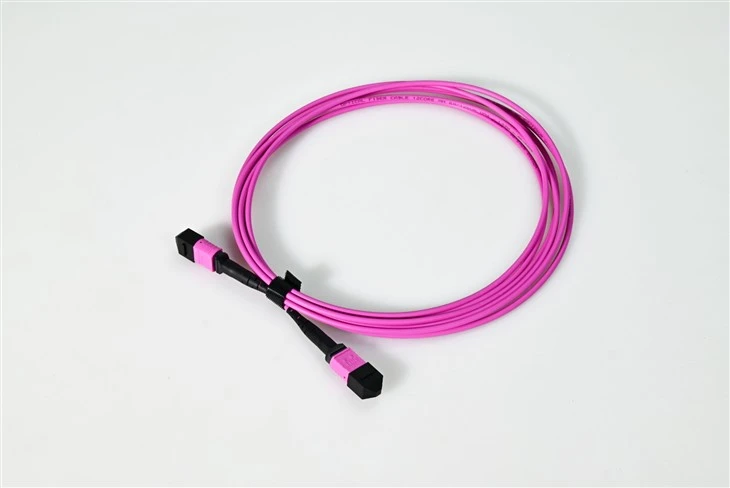

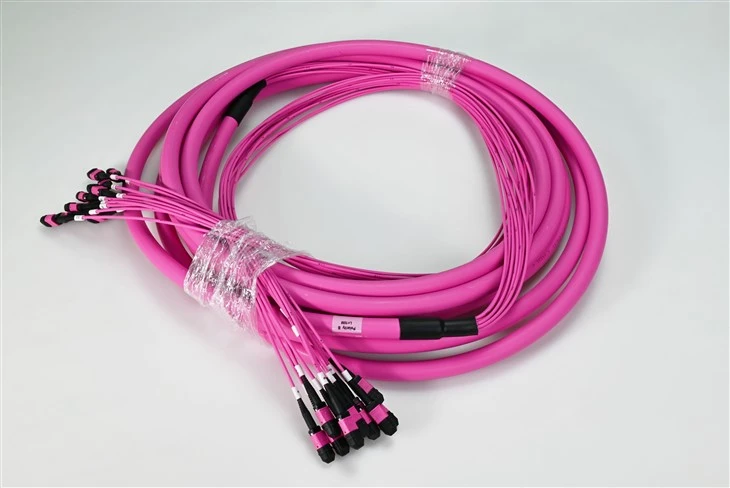

Cavi patch in fibra MTP MPO 12 core OM4

R: Ottima domanda: questa è probabilmente la cosa più comune che i clienti ci chiedono! La differenza fondamentale è la larghezza di banda e la distanza. OM4 ha una larghezza di banda modale di 4.700 MHz·km rispetto ai 2.000 MHz·km di OM3: più del doppio. Cosa significa questo in pratica? Per le applicazioni 40G SR4, OM4 ti offre 150 metri contro i 100 metri di OM3. Per il 10G, stai guardando 400-550 metri con OM4 rispetto a 300 metri con OM3. OM4 ha anche un'attenuazione inferiore (inferiore o uguale a 3,0 dB/km rispetto a 3,5 dB/km inferiore o uguale per OM3), il che significa segnali più stabili su percorsi più lunghi. Se stai costruendo un'infrastruttura 40G/100G o hai bisogno di maggiore margine di distanza, OM4 è sicuramente la strada da percorrere. Al giorno d'oggi la differenza di prezzo è minima, quindi per le nuove installazioni consigliamo quasi sempre OM4.

R: Sì, OM4 è completamente retrocompatibile con OM3: entrambi hanno le stesse dimensioni di core/rivestimento da 50/125 µm e funzionano con gli stessi ricetrasmettitori VCSEL a 850 nm. Puoi assolutamente mescolarli nella tua rete. Ma ecco il problema: quando colleghi OM4 a OM3, le prestazioni complessive del collegamento saranno limitate dal segmento OM3. Considerala come una catena: è forte quanto l'anello più debole. Quindi, se hai una corsa di 100-metri con 50 m di OM4 e 50 m di OM3, otterrai prestazioni OM3 su quel collegamento. Per le corse 40G/100G mission-critical, ti consigliamo di attenersi a OM4 end-to-end per massimizzare la tua capacità di distanza.

A: Hai un occhio acuto! Il colore magenta o "Erika Violet" per OM4 è stato introdotto appositamente per aiutare i tecnici a distinguere a colpo d'occhio OM4 da OM3. Entrambi erano originariamente color acqua, il che ha causato confusione sul campo: immagina di provare a capire quale cavo è quando stai fissando un pannello di connessione denso! Lo standard TIA-598 ora consiglia il viola/magenta per OM4 con connettori MTP/MPO. Detto questo, alcuni produttori utilizzano ancora il colore acqua per OM4, quindi potresti vedere entrambi i colori sul mercato. Seguiamo lo standard viola per semplificare la gestione dei cavi. Anche gli attacchi dei connettori sono codificati a colori: nero per 12 fibre, grigio per 8 fibre e rosso per 24 fibre.

R: Dipende dalle tue esigenze di velocità: lascia che te lo analizzi. Per 10GBASE-SR, puoi arrivare fino a 400-550 metri con OM4 di alta-qualità. Per 40GBASE-SR4 (che utilizza 4 fibre in ciascuna direzione), il massimo è 150 metri. Per 100GBASE-SR4, stai considerando 100 metri. Con le varianti SR4 migliorate come 40GBASE-eSR4, puoi spingerti fino a 400 metri e 100GBASE-eSR4 ti arriva a 300 metri. Questi numeri presuppongono che si stiano utilizzando ricetrasmettitori VCSEL adeguati a 850 nm. La configurazione a 12 fibre di questo cavo è perfetta per 40G QSFP+ (utilizza 8 fibre attive) e funziona perfettamente come parte di un'infrastruttura 100G. Ricorda solo di tenere conto delle perdite dei connettori quando calcoli il budget di collegamento effettivo.

R: La configurazione MTP/MPO a 12-core è in realtà la configurazione più versatile e ampiamente utilizzata nei data center. Ecco perché: mentre 40G QSFP+ SR4 utilizza tecnicamente solo 8 fibre (4 Tx + 4 Rx), il connettore MTP-12 è il formato standard del settore. Quando si utilizzano applicazioni a 8 fibre con un cavo a 12 fibre, le fibre 1-4 gestiscono la trasmissione, le fibre 9-12 gestiscono la ricezione e le 5-8 non vengono utilizzate: è proprio così che funziona la piedinatura. La bellezza del 12-core è che si divide perfettamente in 6 connessioni LC duplex, il che è incredibilmente conveniente per moduli a cassetta e pannelli di permutazione. Per esigenze di densità più elevata come 100G SR10, utilizzeresti 24 fibre (due bundle da 12 fibre). Produciamo tutte le configurazioni: fateci sapere le vostre esigenze specifiche.

A: Questo è fondamentale per ottenere il risultato giusto! I connettori MTP maschi hanno due pin di allineamento; i connettori femmina hanno fori guida corrispondenti. La regola è semplice: il maschio si accoppia sempre con la femmina, mai uguale-a-uguale. Ecco l'applicazione pratica: la maggior parte dei ricetrasmettitori (QSFP+, QSFP28) hanno interfacce maschio integrate-, quindi il cavo di connessione deve essere femmina per connettersi direttamente al ricetrasmettitore. Quando si utilizzano cavi trunk tra due pannelli di connessione, in genere si utilizzano cavi femmina-a-femmina e gli adattatori nei pannelli forniscono i pin maschio per l'allineamento. Produciamo entrambe le configurazioni: basta specificare ciò di cui hai bisogno al momento dell'ordine. In caso di dubbi, i nostri cavi femmina-a-femmina con polarità di tipo B coprono la maggior parte delle applicazioni standard dei data center.

R: Per i nostri cavi MTP/MPO OM4 a 12-core, offriamo due qualità. Le nostre specifiche della versione multimodale a bassa perdita sono tipiche<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

R: Sì, la pulizia MTP/MPO richiede strumenti specifici: non provare a utilizzare il tuo pulitore clic LC standard! Con 12 estremità-della fibra racchiuse in una ghiera, è necessario un dispositivo di pulizia progettato per il formato della ghiera MT. Consigliamo detergenti MTP di tipo-a cassetta o a bobina-che puliscono tutte le facce-delle estremità della fibra in un unico passaggio. Pulisci prima di ogni accoppiamento: non posso sottolinearlo abbastanza. Una singola particella di polvere su una sola di queste 12 fibre può causare una significativa perdita di inserzione e potenzialmente influenzare l'intero collegamento 40G/100G. Tenere sempre i cappucci antipolvere quando i cavi non sono collegati. Per l'ispezione avrai bisogno di un microscopio a fibra con una punta adattatore MTP per controllare tutte le 12 estremità-facce. Credetemi, investire in attrezzature per la pulizia adeguate si ripaga da solo evitando grattacapi nella risoluzione dei problemi.
