Come giuntare i pigtail in fibra in un pannello patch: procedura, criteri di superamento e limiti di accettazione

La maggior parte di ciò che arriva alla nostra scrivania delle applicazioni non è un problema di splicing. Si tratta di un problema di acquisto o di pianificazione che è diventato visibile solo quando l'equipaggio si è trovato davanti alla giuntatrice con il cavo già aperto. Tre controlli richiedono dieci minuti e li rimuovono quasi tutti.

Tre modalità di guasto rappresentano la maggior parte dei reclami e dei resi dei pigtail che gestiamo e tutte e tre vengono decise prima che qualcuno apra un cavo: un pannello ordinato come chassis con terminazione diretta-quando il progetto presupponeva vassoi di giunzione, un set pigtail multimodale ordinato rispetto a un trunk a modalità singola-perché l'ordine faceva riferimento al colore della guaina anziché alla stampa del cavo e gambe da 0,9 mm sostituite con gambe da 2,0 mm in base al prezzo fino a quando il vassoio non si chiude più senza pizzicarsi. Nessuno dei tre è risolvibile con una giuntatrice migliore.

La selezione del pannello in particolare è una decisione di acquisto presa settimane prima che qualcuno apra un cavo, ecco perchéscegliendo un pannello di connessione-pronto per la giunzione o un ODFappartiene all'interno del piano di giunzione. La compatibilità delle modalità è lo stesso tipo di decisione: ildifferenza tra la costruzione pigtail mono-modale e multimodaleviene impostato in fase di ordine, non al vassoio.

La tesi a favore della terminazione a spirale è un argomento di produzione, non di convenienza. La geometria della faccia dell'estremità-della ghiera, ovvero il raggio di curvatura, l'offset dell'apice e l'altezza della fibra, è impostata su un'apparecchiatura di lucidatura che esegue decine di connettori alla volta sotto pressione controllata e sequenza di film.

Ciò che possiamo affermare con precisione è la specifica e il processo dietro di essa. Ogni gruppo terminato sulla nostra linea supera l'ispezione delle estremità-faccia, la misurazione della perdita di inserzione, la misurazione della perdita di ritorno, la continuità, la verifica della polarità e la conferma della sequenza-colore prima dell'imballaggio. I limiti delle specifiche della modalità singola- sono inferiori o uguali a 0,2 dB di perdita di inserzione e superiori o uguali a 50 dB di perdita di ritorno per UPC, inferiori o uguali a 0,3 dB e superiori o uguali a 60 dB per APC. Questi sono i massimali scritti nelle specifiche del prodotto piuttosto che una media sul campo dichiarata. La distribuzione misurata appartiene al batch record fornito con l'ordine e, su richiesta, invieremo un report del batch in forma anonima con la lunghezza d'onda del test e il tipo di strumento, perché una distribuzione che puoi ispezionare vale più di un numero citato in un paragrafo del blog.

Un connettore campo-perfezionato può raggiungere questi numeri. Ciò che non può fare è raggiungerli in modo coerente, connettore dopo connettore, su un tetto a luglio con un disco per lucidare a mano e senza interferometro. Questa coerenza è l'intera ragione per cui un codino in fibra-terminato in fabbrica e giuntato al tronco batte la terminazione diretta del tronco. Lo sfondo accesoa cosa serve un pigtail in fibra nelle costruzioni FTTH, ODF e data centercopre il lato del componente. Questo articolo rimane sulla procedura.

Una volta stabilita la competenza di base, la condizione dei consumabili diventa la fonte ripetibile di deriva nei risultati di giunzione. Il segnale osservabile non è un singolo giunto difettoso. Si tratta di una tendenza: la perdita stimata aumenta costantemente nella seconda metà di un vassoio o l'angolo di clivaggio riportato diminuisce in tre giunti consecutivi. Quando li vedi, fermati e controlla la posizione della lama e il conteggio degli archi prima di cambiare qualcosa nella tua tecnica.

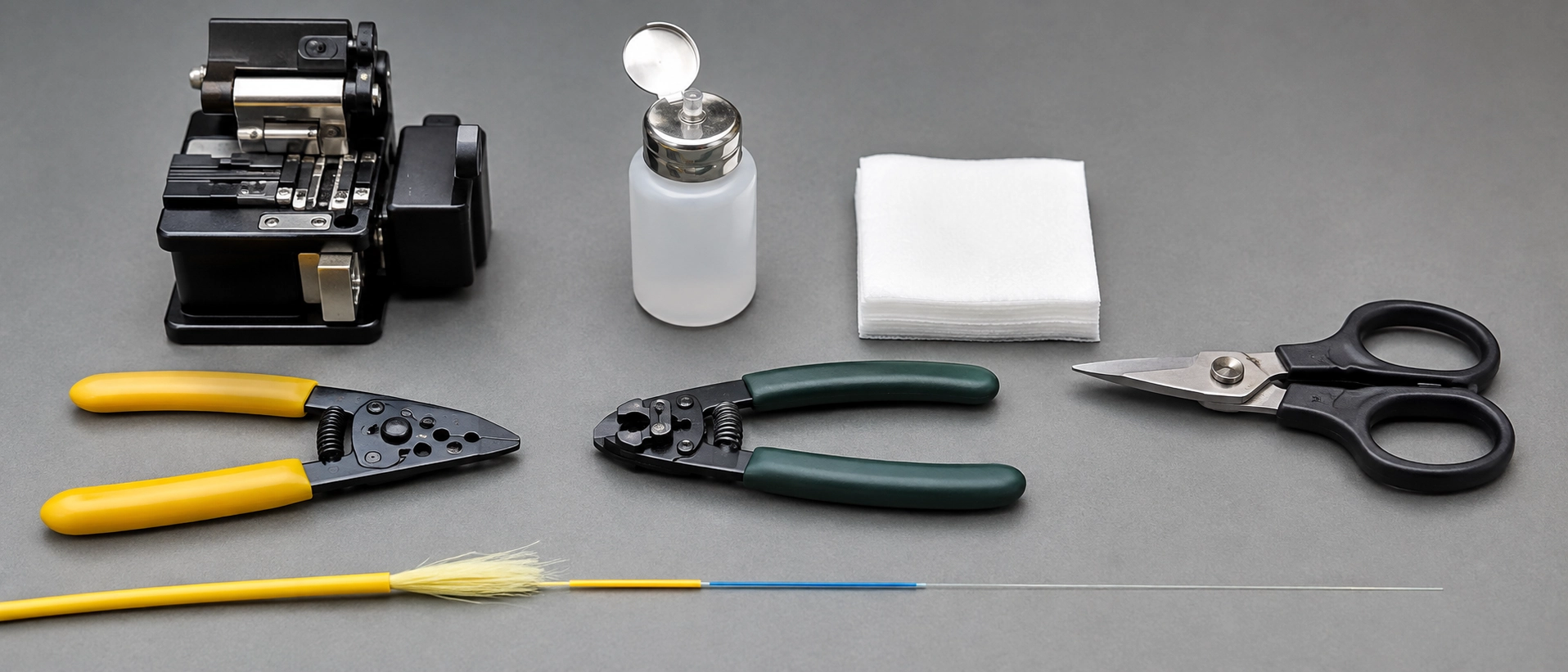

La tabella seguente elenca ciò di cui ha bisogno la panchina e, cosa più utile, quando ogni elemento smette di essere affidabile, con l'autorità su cui poggia effettivamente ciascuna figura.

Vale la pena menzionare chiaramente un dettaglio perché costa un'ora alle squadre quando sbagliano: la guaina termoretraibile- va sulla fibraPrimala fibra entra nella giuntatrice. Non c'è recupero dal ricordare in seguito.

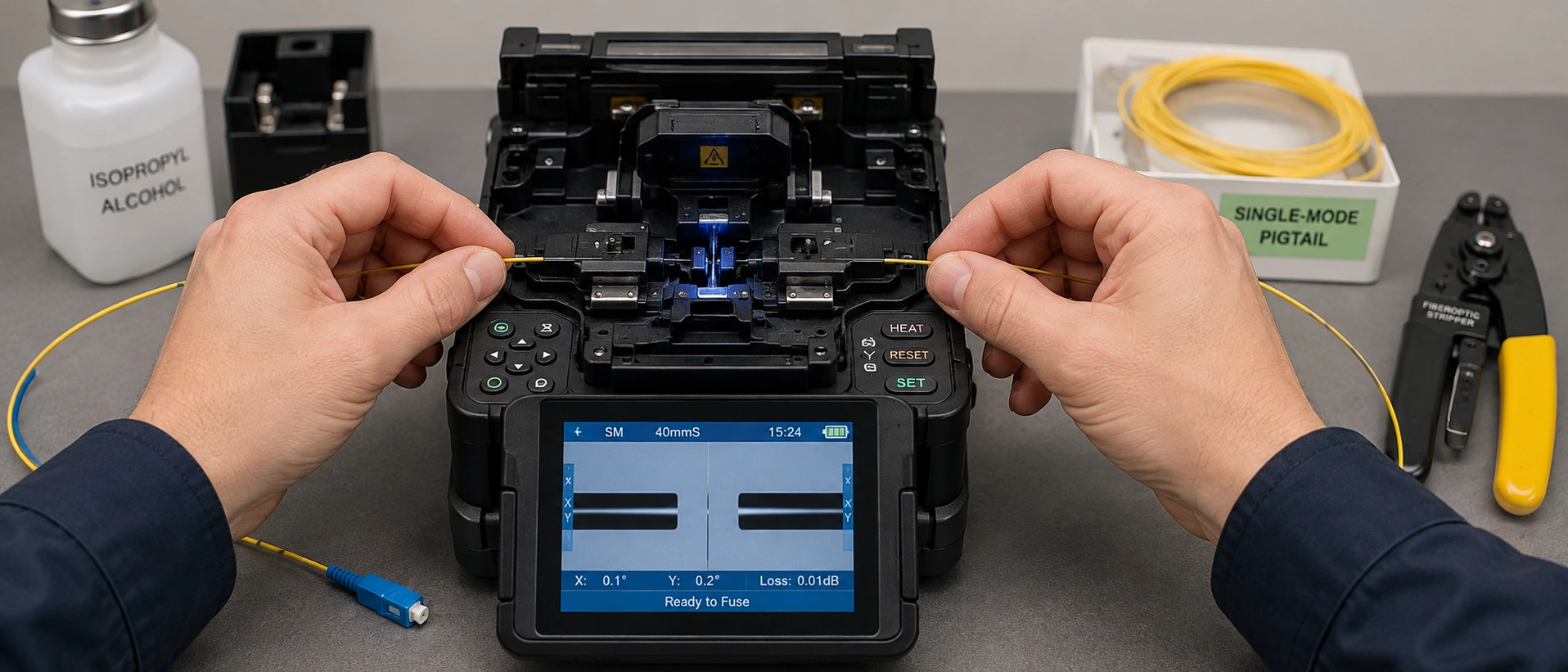

Questo è l'ordine di lavoro utilizzato quando fondiamo-i pigtail di fibra durante le prove dei clienti e la qualificazione dei campioni nel nostro laboratorio applicativo, su trunk a tubo sciolto da 12-fibra e 24-fibra in contenitori a vassoio 1U e 2U con manicotti di protezione da 40 mm e 60 mm. Ogni passaggio comporta un criterio di superamento e un trigger di ripetizione, poiché una sequenza senza punti di giudizio è solo una descrizione. Lo stesso ordine si applica a una procedura di giunzione pigtail monomodale per morsettiere FTTH, dove cambiano solo il numero di vassoi e il numero di fibre.

Una linea, un rigonfiamento o una bolla visibile significa ri-fendere, non ri-riscaldare.

Due punti di giudizio all'interno di quella sequenza meritano di essere sottolineati. La stima della giuntatrice al passo 8 è una stima prodotta dall'analisi dell'immagine, non una misurazione. E' ottimo per decidere sul posto se rifare una giunzione e non costituisce prova di accettazione. E il passaggio 10 è deliberatamente ordinato in modo che l'etichettatura preceda il test, perché i rapporti di test che non possono essere ricondotti a un porto vengono ri-elaborati sotto mentite spoglie.

Sequenza di colori del codino in fibra e polarità corretta al primo tentativo

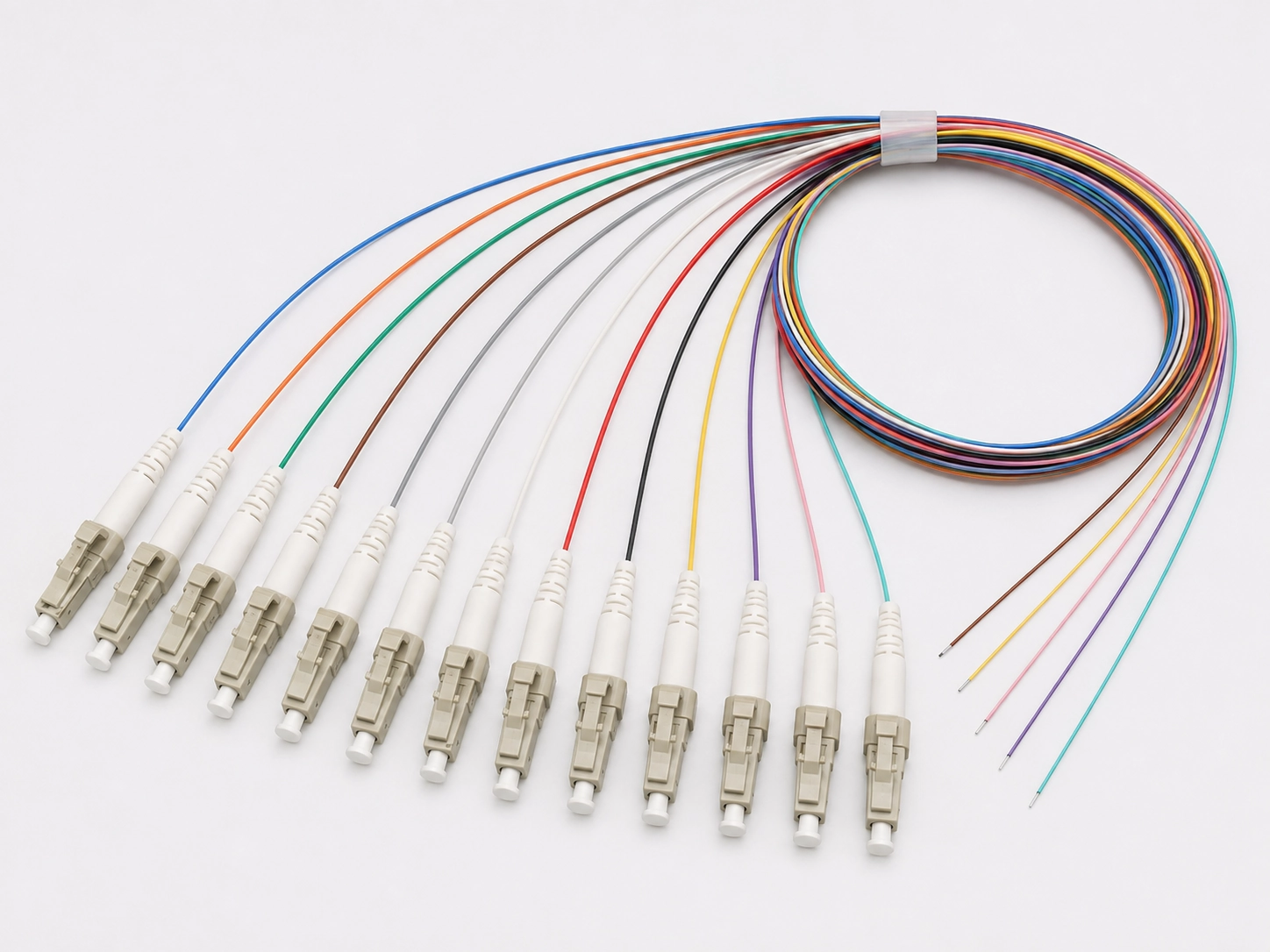

L'identificazione del colore è il meccanismo di prevenzione degli errori-più economico della procedura e funziona solo quando il set di pigtail segue la stessa convenzione del trunk. La sequenza di dodici-posizioni specificata in ANSI/TIA-598-D corre blu, arancione, verde, marrone, ardesia, bianco, rosso, nero, giallo, viola, rosa, acqua, con cavi sopra dodici fibre che ripetono la sequenza per tubo tampone e aggiungono marcatura tracciante.



Chiunque stia cercando di capire come installare un pigtail a 12 fibre in un pannello di connessione dovrebbe considerare il set di colori come un elemento di specifica piuttosto che come una comodità sul campo. Si applicano due avvertenze. Le convenzioni IEC e TIA non concordano in ogni posizione, quindi una build che mescola cavi di una convenzione con code di un'altra necessita della mappatura scritta prima della giunzione anziché scoperta durante i test. E la convenzione che arriva è quella nominata nell'ordine di acquisto. ForniamoSet di codini a 12 coloria entrambe le sequenze, il che significa che la decisione viene presa durante la RFQ, non al vassoio.

Utilizza 0,1 dB per giunto come obiettivo di lavoro quando giunzioni i pigtail in fibra e aspettati che una moderna giuntatrice di allineamento del nucleo-su vetro monomodale-pulito arrivi ben al di sotto di esso. L'accettazione del contratto, tuttavia, segue le specifiche del progetto e l'edizione in esso nominata, non questo paragrafo. Circolano tre soglie, che provengono da documenti di autorità molto diversa, e il dossier di progetto decide quale si applica.

La regola pratica che segue: la specificazione del progetto supera ogni cifra generica presente in questa tabella, compresa la nostra. Quando le due cose entrano in conflitto, prevale la specificazione e la discussione è finita.

Lo spread tra 0,3 dB e 0,05 dB è il luogo in cui vivono le controversie sull'accettazione, e il motivo è aritmetico. Un collegamento PON che trasporta un rapporto di suddivisione elevato ha poco margine rimasto dopo la perdita dello splitter, le coppie di connettori e l'attenuazione del percorso, quindi ogni giunto che atterra a 0,15 dB invece di 0,05 dB sta spendendo il budget di cui un futuro nodo avrebbe avuto bisogno. Su una rete LAN commerciale di 90 metri, lo stesso collegamento è irrilevante.

Un altro pezzo di aritmetica, esposto con attenzione. Nel caso peggiore-di un budget calcolato in base ai valori massimi consentiti dallo standard, la coppia di connettori accoppiati a 0,75 dB consuma più del doppio di quanto fa una giunzione a 0,3 dB, quindi l'interfaccia del connettore, non il giunto di fusione, è l'elemento pubblicitario più grande. I componenti reali di solito funzionano molto meglio di entrambi i soffitti, ed è esattamente il motivo per cui l'estremità del connettore di ogni codino in fibra che spediamo viene misurata anziché presunta.

Esistono due livelli di test quando si certificano le giunzioni pigtail in fibra e non sono intercambiabili. Il livello 1 è la certificazione della perdita di inserzione con un set di test della perdita ottica ed è ciò che certifica il collegamento. Il livello 2 è la caratterizzazione OTDR ed è diagnostico. Una traccia che mostra ogni giunzione al di sotto di 0,05 dB è una prova utile e non sostituisce i risultati del Livello 1.

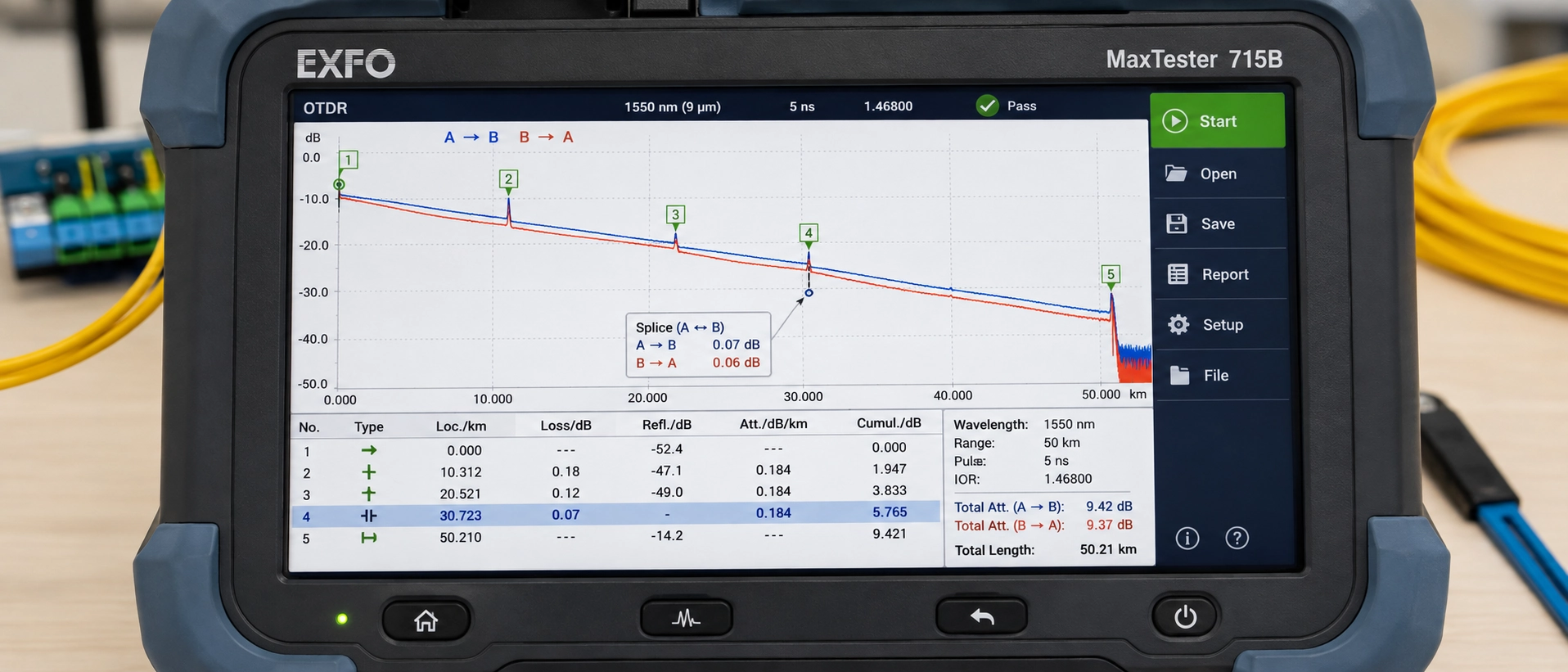

La seconda regola cattura più equipaggi della prima. La perdita di giunzione OTDR deve essere misurata da entrambe le direzioni e calcolata la media. Questo è il metodo di misurazione su cui si basa la procedura e i risultati in un'unica-direzione su un collegamento contenente fibre diverse non sono semplicemente imprecisi, ma sono sbagliati in una direzione prevedibile (Corning). Il che ci porta alla lettura che spinge i bravi tecnici a rifare buoni giunti.

Un OTDR non misura la perdita di giunzione su un giunto a spirale in fibra. Misura la retrodiffusione su entrambi i lati di un evento e deduce la perdita dal passo. Quando le due fibre hanno diametri di campo modale diversi, i loro coefficienti di retrodiffusione differiscono e il passo dedotto è contaminato da tale differenza.

Misurato dal lato più grande-MFD verso quello più piccolo, lo strumento segnala un guadagno apparente, ovvero una potenza che non può esistere. Misurato nell’altro modo, segnala una perdita gonfiata. Facendo la media tra le due direzioni si rimuove l'artefatto e si lascia la figura reale.

Un confronto a livello di categoria- non è una prova sufficiente di una differenza di campo modale ed è qui che la maggior parte delle spiegazioni dei campi risultano errate. L'ITU-T richiede che un MFD nominale e una tolleranza siano dichiarati a 1310 nm entro un intervallo consentito e gli intervalli consentiti per le categorie standard in modalità singola-e insensibili alla piegatura-si sovrappongono (ITU-T G.652). La sovrapposizione non è teorica: l'SMF-28 Ultra di Corning dichiara 9,2 ± 0,4 μm a 1310 nm pur essendo pienamente conforme a G.652.DEsuperando i requisiti di piegatura G.657.A1, quindi la "fibra G.657" non dice nulla da sola sul campo della modalità in cui si sta effettuando la giunzione. Altri design insensibili alla piegatura-, in particolare nelle categorie B, si posizionano più in basso.

Quindi la regola operativa non è "aspettarsi un guadagno ogni volta che G.657 incontra G.652". È: leggere l'MFD nominale dichiarato su entrambe le schede tecniche, quella del cavo principale e quella del pigtail, e aspettarsi un'asimmetria direzionale quando questi due valori dichiarati differiscono in modo significativo. I nomi delle categorie ti inganneranno, le schede tecniche no. Questo è il motivo per cui stampiamo il grado di fibra, G.652D, G.657A1 o G.657A2, sulle specifiche del pigtail, e perché chiedere a un fornitore il MFD dichiarato è una domanda ragionevole piuttosto che pedante.

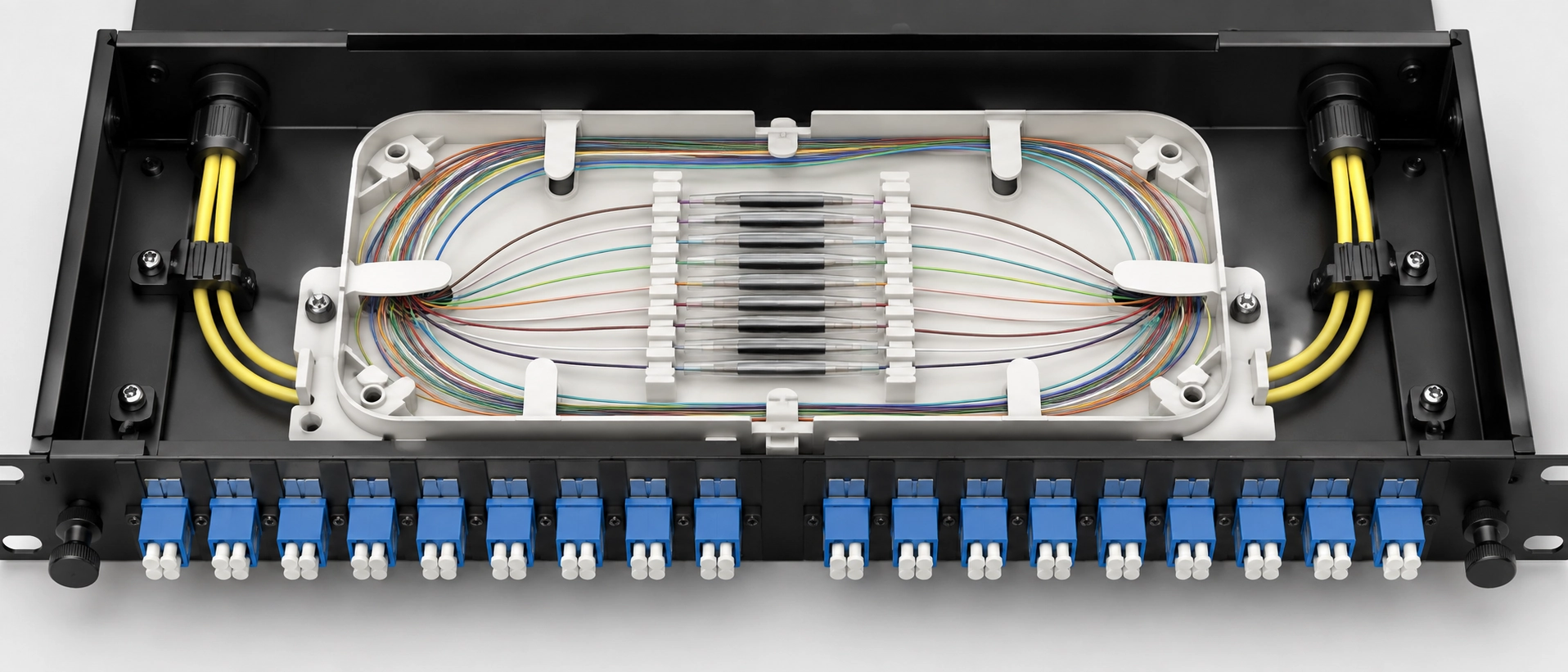

Utilizzare connettori di giunzione-al posto dei pigtail in fibra quando il vincolo è rappresentato dalla posizione dei vassoi, anziché dalla perdita ottica o dal costo unitario. I connettori di giunzione-non necessitano di un manicotto di protezione esterno o di una posizione di supporto per riporli (Reti Fluke), e in un contenitore 1U con un vassoio già dotato di una serie completa di giunti, questo è decisivo.

Il confine si estende nella direzione opposta in quattro condizioni: lo spazio del pannello è adeguato, il costo per terminazione è importante in base al volume, potrebbe essere necessario modificare l'interfaccia del connettore in un secondo momento nel corso della vita dell'impianto o si desidera che l'estremità del connettore sia un articolo-testato in fabbrica con dati sulle perdite documentate anziché uno-prodotto sul campo.

Tre situazioni di implementazione rendono concreta la decisione tra il pigtail e la giunzione della fibra-sul connettore in un pannello di connessione. In un armadio FTTH o in una scatola terminale, i pigtail sono il percorso preferito quando la scatola viene spedita con un vassoio integrato, il numero di supporti copre il numero di fibre con almeno una posizione di riserva, la lunghezza del manicotto acquistato può effettivamente ospitare quel supporto e il progetto richiede un connettore terminato in fabbrica-alla porta. Modificane uno qualsiasi ed-esegui nuovamente il confronto. In un ODF carrier all'ingresso di un data center, l'impianto in entrata viene convenzionalmente giuntato a pannelli caricati con code terminate in fabbrica-e l'architettura presuppone che esistano dei vassoi, quindi chiunque chieda come giuntare i pigtail in fibra in un ODF sta lavorando all'interno di un progetto che ha già risposto a questa domanda. In un IDF aziendale compresso in cui è stato specificato un pannello 1U per 48 fibre, il calcolo spesso non chiude e la vera scelta è tra un involucro più profondo e connettori di giunzione-. Quel compromesso-è lo stesso dietroconfrontando un patch panel con un ODFin fase di progettazione.

La chiusura aritmetica nel tuo caso specifico dipende da tre variabili che nessun articolo generale può fornire: la capacità del supporto del vassoio, la lunghezza della manica di protezione che stai utilizzando e il percorso di instradamento dal supporto all'adattatore. Inviaci il modello del pannello, il numero dei vassoi e il numero delle fibre, elaboreremo i valori di allentamento e lunghezza rispetto a questi tre e ti invieremo una lunghezza consigliata del pigtail e una sequenza di fibre per quell'armadio, insieme al foglio di lavoro di misurazione che abbiamo utilizzato per arrivarci.

Otto linee di specifiche determinano il comportamento di un pigtail in fibra sul banco e ognuna di esse si presenta successivamente come velocità o rilavorazione sul vassoio.

Due righe di documentazione appartengono allo stesso ordine di acquisto: record di test per-batch o per-unità che coprono la perdita di inserzione e la perdita di ritorno e un certificato di conformità. Entrambi sono risultati standard da parte nostra piuttosto che eccezioni, il che è ciò che rende breve la conversazione di accettazione quando i risultati OTDR di un cliente sono in fase di revisione.

Se vuoi vedere come appare effettivamente la documentazione prima di impegnarti con un fornitore, chiedici un filecodino in fibra ottica personalizzatoscheda tecnica insieme a un campione di rapporto di prova IL e RL di un lotto comparabile. È un modo più rapido per giudicare un produttore rispetto a qualsiasi affermazione fornita nella scheda tecnica, comprese quelle contenute in questo articolo.
