Una scatola terminale in fibra (FTB) è un involucro compatto che termina, unisce e organizza i cavi in fibra ottica all'estremità di un cavo.Collega i trefoli di fibra in entrata ai pigtail attraverso la giunzione a fusione, quindi instrada tali treccine alle porte dell'adattatore dove si collegano i cavi di connessione. La maggior parte degli acquirenti non ha problemi con questa definizione. Hanno difficoltà a scegliere il tipo, il numero di porte, il formato dell'adattatore e il livello di protezione corretti per il loro specifico ambiente di installazione - ed è qui che iniziano la maggior parte dei problemi di distribuzione evitabili.
Questa guida si concentra sulle decisioni realmente importanti quando si specificano e si installano le morsettiere in fibra, anziché ripetere le nozioni di base che è possibile trovare nelle schede tecniche di qualsiasi prodotto.
Cosa c'è effettivamente all'interno di una scatola terminale in fibra

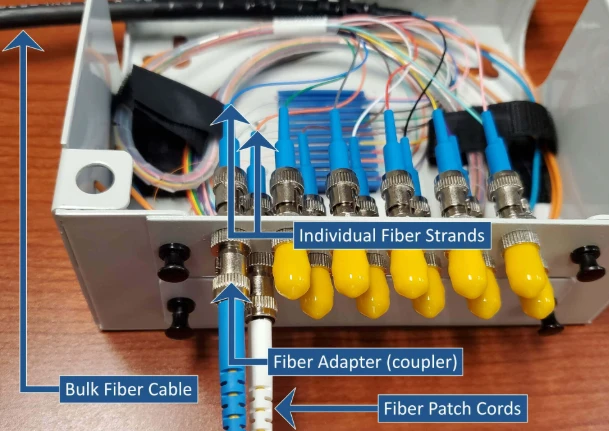

Ogni FTB, indipendentemente dalla marca o dal modello, contiene tre gruppi funzionali. L'alloggiamento fornisce protezione fisica e ambientale. Il vassoio di giunzione gestisce le giunzioni di fusione tra le fibre del cavo etrecce in fibra ottica. E il pannello adattatore presenta porte di connessione verso il mondo esterno.
Il materiale dell'alloggiamento dipende dall'ambiente di installazione. Le unità interne in genere utilizzano ABS o miscele PC+ABS: leggere, ignifughe-e poco costose. Le unità esterne necessitano di polimero stabilizzato ai raggi UV-con guarnizioni in gomma-o di acciaio- laminato a freddo con rivestimento a spruzzo elettrostatico. La differenza non è estetica. Una scatola in ABS-classificata per interni montata su una parete esterna inizierà a sfarinare e a rompersi entro 18 mesi in un luogo-esposto al sole e, una volta ceduto il sigillo, l'umidità raggiunge il vassoio di giunzione. A quel punto la scatola non protegge nulla.
Il vassoio di giunzione è il luogo in cui avviene il lavoro ottico vero e proprio. Le fibre del cavo vengono spelate, tagliate e giuntate per fusione alle fibre pigtail all'interno dei singoli supporti di giunzione. La fibra in eccesso viene avvolta in circuiti di stoccaggio. Qui contano due numeri: quante giunzioni può contenere il vassoio e se i canali di instradamento rispettano il raggio di curvatura minimo. La fibra monomodale G.652D standard richiede un raggio di curvatura di almeno 30 mm. La fibra G.657A2 insensibile alla piegatura-tollera appena 10 mm, motivo per cui è diventata l'impostazione predefinita nei progetti FTB-per spazi ristretti. Un vassoio che forza le fibre in piegature più strette rispetto ai supporti del tipo di fibra introdurrà una perdita di macropiegatura - che viene evidenziata su una traccia OTDR ma è quasi impossibile da correggere senza ri-giunzione.
Il pannello adattatore reggeadattatori per fibra ottica- le prese che accettano cavi di connessione dalle apparecchiature a valle. Gli adattatori SC/APC sono lo standard per le reti FTTH e PON perché la loro lucidatura angolata di 8 gradi spinge la perdita di ritorno al di sotto di -60 dB, che è importante per la qualità della trasmissione a monte. Gli adattatori LC dominano gli ambienti dei data center in cui la densità delle porte è la priorità. Mischiare tipi di adattatori all'interno di un singolo FTB è tecnicamente possibile con gli adattatori ibridi, ma crea confusione durante la manutenzione e dovrebbe essere evitato a meno che non vi sia un chiaro motivo tecnico. Se non sei sicuro di quale ecosistema di connettori richiede il tuo sito, questa suddivisione delquattro tipi comuni di connettori in fibra otticacopre i compromessi.
Tipi di scatole terminali in fibra - e quando ognuno ha senso
La classificazione FTB non è complicata, ma la scelta sbagliata per l’ambiente è uno degli errori più comuni negli appalti. Ecco cosa distingue i tipi principali nella pratica, non solo in teoria.
FTB-montati a paretesono il cavallo di battaglia delle implementazioni FTTH e di piccoli-uffici. Si fissano a una parete o si trovano all'interno di un armadio di distribuzione di corrente debole-, supportano da 2 a 24 nuclei in fibra e utilizzano una copertura ribaltabile-apribile o rimovibile. L'installazione richiede pochi minuti - da due a quattro viti e un pressacavo - ed è per questo motivo che vengono specificati nelle implementazioni residenziali ad alto-volume dove il costo della manodopera per-unità deve rimanere basso. Il compromesso è lo spazio limitato del vassoio di giunzione: se devi integrare uno splitter PLC o gestire più di 24 core, una scatola per il montaggio a parete-si riempie rapidamente.
FTB montati su rack-entra nei rack standard da 19-pollici nei data center, negli uffici centrali e nei rifugi per le telecomunicazioni. Scorrimento verso l'esterno per l'accesso alla giunzione, offrono una maggiore densità di porte (24, 48, fino a 96 fibre) e supportano architetture sia di connessione incrociata che di interconnessione. Il costo aggiuntivo per unità è giustificato in ambienti in cui la disciplina della gestione dei cavi e la scalabilità futura superano il prezzo della custodia.

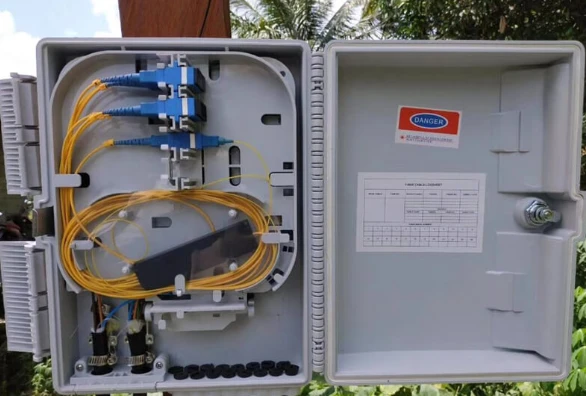

FTB all'apertosono realizzati per applicazioni di montaggio su palo-o su parete esterna-. Guarnizioni sigillate, gusci resistenti ai raggi UV-, hardware resistente alla corrosione- e tolleranza alla temperatura operativa da circa −40 gradi a +75 gradi. La classificazione IP è la specifica più importante qui - e una delle più frequentemente fraintese. Una scatola con grado di protezione IP54 funziona in un corridoio riparato. Un palo accanto a un'autostrada costiera necessita di IP68. Specificare tramite l'etichetta ("classificato per esterni") invece che in base alle condizioni effettive del sito è il modo in cui le scatole falliscono sul campo.
FTB desktopsono unità leggere e portatili per ambienti di prova, stazioni di giunzione temporanee o piccoli siti in cui il montaggio permanente non è pratico. Sacrificano la tutela dell’ambiente per la comodità.
Riferimento per la selezione rapida
| Scenario di distribuzione | Tipo consigliato | Conteggio porte comuni | Adattatore | Requisito chiave |
|---|---|---|---|---|
| FTTH indoor (abitazione singola) | Montaggio a parete- | 4 / 8 | SC/APC | Dimensioni compatte, vassoio di giunzione per 1–2 cavi |
| Montante appartamento/MDU | Montaggio a parete-o all'aperto | 8 / 12 / 24 | SC/APC | Compatibilità splitter, numero di ingressi cavi |
| Data center/ufficio centrale | Montaggio su rack- | 24 / 48 / 96 | LC | Densità delle porte, accesso al vassoio-estensibile |
| Punto di distribuzione all'aperto | Scatola sigillata per esterni | 8 / 12 / 24 | SC/APC | Classificazione IP65+, resistenza ai raggi UV e all'umidità |
| Sito temporaneo/di prova | Desktop | 4 / 8 / 12 | Varia | Portabilità, configurazione rapida |
Un'utile regola pratica: popolare la casella a circa il 60-70% della capacità il primo giorno. Il margine rimanente assorbe la crescita futura senza uno scambio completo del recinto.
Alcune linee guida "non fare" fanno risparmiare più denaro di qualsiasi tabella di selezione. Non utilizzare un FTB con montaggio a parete-se sai già che uno splitter PLC deve essere inserito all'interno - lo spazio del vassoio sarà nella migliore delle ipotesi marginale. Non dare per scontato che IP65 copra ogni sito esterno; i supporti su palo esposti e le località costiere richiedono IP68. E non utilizzare per impostazione predefinita gli adattatori LC solo perché sono più piccoli se il resto del sito è costruito attorno a SC/APC - la mancata corrispondenza di un connettore costa di più da risolvere rispetto al guadagno di densità.
Errori comuni nella selezione della scatola terminale in fibra
La maggior parte dei problemi FTB non sono causati da hardware difettoso. Sono causati da errori di specifica commessi prima che la scatola venga ordinata. Quattro errori si ripetono ripetutamente.
Scegliere il tipo di adattatore senza controllare l'inventario dei cavi di connessione esistenti.Nei progetti in cui l'FTB viene specificato da un team e i cavi di connessione vengono ordinati da un altro, ciò va storto più spesso di quanto dovrebbe. Un pannello adattatore SC/APC è inutile se il sito dispone già di un cassetto pieno di ponticelli SC/UPC. Le ghiere angolate-lucide e piatte-lucide si accoppieranno fisicamente, ma il traferro sull'interfaccia crea un picco di riflessione che degrada le prestazioni upstream del PON. Verificare l'ecosistema del connettore prima di bloccare il pannello dell'adattatore.
Selezione delle scatole da esterno in base all'etichetta di marketing anziché all'effettivo grado di protezione IP."Classificazione per esterni" non è una classe IP. Una scatola etichettata "per esterni" potrebbe essere IP54, il che significa che resiste agli spruzzi d'acqua ma non alla pioggia sostenuta o ai lavaggi sotto pressione. Se il sito di installazione è esposto alle intemperie, verificare il numero IP specifico rispetto alle condizioni effettivamente affrontate dalla scatola - e non alle condizioni presupposte nella scheda tecnica.
Sottovalutare la capacità portuale di riserva.Un box da 12-core è leggermente più costoso di uno da 8-core. Sostituire un box a 8-core con uno a 12 core due anni dopo, compresi il trasporto su camion, la nuova giunzione e i tempi di inattività, costa molte volte di più della differenza di prezzo. Specifiche per la crescita.
Ignorare la compatibilità del fattore di forma dello splitter.Se il piano di distribuzione richiede l'integrazione di aSdoppiatore ottico PLCall'interno della scatola terminale, il layout del vassoio di giunzione e la profondità dell'involucro devono accogliere il modulo splitter - tipicamente un fattore di forma mini-tubo o cassetta ABS. Non tutti gli FTB sono progettati per questo. Controllare le dimensioni interne e la configurazione del vassoio prima di dare per scontato che sia adatto uno splitter.

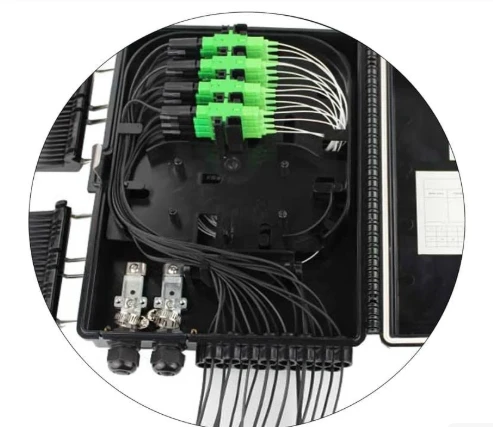

Integrazione di splitter PLC all'interno di scatole terminali in fibra
Sempre più operatori FTTH ora combinano la funzione di suddivisione e la funzione di terminazione nello stesso involucro. Invece di far passare la fibra da un armadio splitter separato a una morsettiera a valle, lo splitter si trova direttamente sul vassoio di giunzione FTB. La fibra del cavo di alimentazione si collega all'ingresso dello splitter; ciascuna uscita dello splitter è giuntata a fusione su un codino che termina sul pannello dell'adattatore. Gli abbonati si collegano tramite cavi di derivazione collegati agli adattatori del-pannello anteriore.
Funziona perché gli splitter PLC sono indipendenti dalla lunghezza d'onda- nella banda operativa di 1260–1650 nm. Un singolo FTB integrato può gestire simultaneamente GPON downstream a 1490 nm, upstream a 1310 nm e sovrapposizione video RF a 1550 nm. Non è necessario alcun hardware di filtraggio aggiuntivo.
Meno custodie significano meno punti di giunzione, percorsi in fibra più brevi e documentazione più semplice - meno manodopera di installazione, meno manutenzione continua. La limitazione è la dimensione della custodia: un montaggio a parete-scatola terminale in fibra otticacon uno splitter 1×8 lascia spazio limitato per lo stoccaggio della fibra di riserva, quindi l'installazione deve essere pulita. Nei progetti in cui è necessario confermare insieme il numero di porte, il formato dell'adattatore e l'integrazione dello splitter, il layout della scatola conta più della capacità principale sulla scheda tecnica. Per i meccanismi dettagliati su come i segnali passano attraverso questi involucri, questa procedura dettagliata tecnica sucome funziona una morsettiera in fibra otticacopre il percorso interno del segnale.

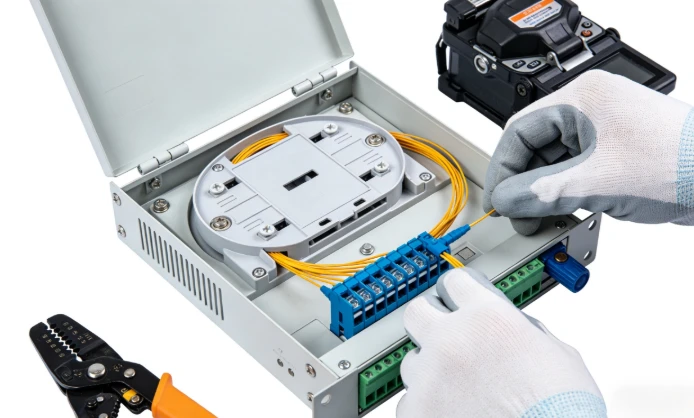

Pratiche di installazione e manutenzione che contano davvero
Due passaggi di installazione causano la maggior parte dei problemi sul campo ed entrambi sono evitabili.
Il primo è lo splicing contaminato. Un'estremità della fibra sporca introduce 0,3–0,5 dB di perdita di inserzione in eccesso per giunzione - sufficiente a spingere un collegamento PON marginale al di sotto della soglia di sensibilità del ricevitore. Pulisci ogni estremità della fibra con salviette-prive di lanugine e alcool isopropilico prima di tagliarle. Ispezionare con un microscopio a fibra dopo la scissione. Se sono visibili contaminazioni, pulire e ri-tagliare. Il tempo impiegato in questo passaggio è irrilevante rispetto al tempo impiegato per risolvere i problemi di una giunzione ad alta-perdita dopo che la scatola è stata sigillata.
Il secondo è la coppia del pressacavo. Un serraggio eccessivo- schiaccia la guaina del cavo e sollecita le fibre all'interno. Il-serraggio insufficiente consente l'ingresso di umidità per mesi. Seguire i valori di coppia specificati dal produttore. Questo non è un passaggio in cui "serrare a mano più un po'" è un sostituto accettabile di una chiave dinamometrica.
Per la manutenzione continua, le scatole terminali in fibra sono passive e richiedono un'attenzione minima - ma non zero. Un programma pratico: ispezione visiva e pulizia delle estremità-del connettore ogni 12-18 mesi per installazioni interne, ogni 6 mesi per siti all'aperto o in ambienti-ostili. Controllare le guarnizioni dei pressacavi per eventuali crepe o deformazioni. Se si mantengono i record di base OTDR per ciascuna scatola, le tracce di confronto rileveranno il graduale degrado della giunzione molto prima che causi un'interruzione dell'abbonato.
Domande frequenti
D: Ho bisogno di adattatori SC/APC o SC/UPC in una morsettiera per fibra FTTH?
R: SC/APC in quasi tutti i casi. Le architetture PON sono sensibili alle riflessioni posteriori e la ghiera angolata di SC/APC fornisce una perdita di ritorno inferiore a −60 dB rispetto a −50 dB di SC/UPC. L'unica eccezione comune sono le implementazioni Ethernet attive punto-a-punto in cui il budget di riflessione è più indulgente.
D: Qual è la differenza tra una scatola terminale in fibra e una chiusura di giunzione in fibra?
R: Una scatola terminale in fibra termina le fibre e presenta porte adattatrici connettorizzate per l'accesso al cavo di connessione. Una chiusura di giunzione protegge le giunzioni a metà-campo tra due segmenti di cavo ma non fornisce l'accesso al connettore. Se è necessario collegare cavi di connessione o far cadere i cavi sul posto, è necessaria una scatola terminale. Se stai semplicemente unendo due tratti di cavo in una posizione interrata o aerea, una chiusura di giunzione è il prodotto corretto.
D: Come faccio a scegliere tra FTB a 8 core, 12 core e 24 core?
R: Conta le fibre di cui hai bisogno per terminare oggi, quindi aggiungi il 30–50% per la crescita futura. Una derivazione FTTH mono-familiare richiede solitamente un box a 4-core o 8-core. Un montante MDU che serve 6–8 unità necessita di 12 o 24 core. Se all'interno della scatola verrà installato uno splitter PLC, il numero di uscite dello splitter determina il requisito minimo di porte: uno splitter 1×8 necessita di almeno 8 porte di uscita più eventuali fibre passanti.
D: Il grado IP65 è sufficiente per tutte le installazioni di scatole terminali in fibra all'aperto?
R: IP65 è adatto alla maggior parte dei luoghi esterni riparati - sotto le grondaie, all'interno di armadietti stradali o sui muri degli edifici con una certa protezione dall'alto. Per supporti su palo completamente esposti, installazioni costiere o aree con molta polvere o particolato industriale, IP68 con guarnizioni in gomma-è la scelta più sicura. La differenza di costo è piccola rispetto al costo di una sostituzione sul campo.
D: Una scatola terminale può supportare sia la giunzione della fibra che il montaggio dello splitter PLC?
R: Sì, molti modelli sono progettati per questo. Il vassoio di giunzione deve avere un'area dedicata o una staffa di montaggio per un mini-splitter per cassette o ABS. Verificare le dimensioni interne prima di ordinare - non tutti gli involucri FTB hanno una profondità sufficiente per ospitare un modulo splitter insieme a supporti di giunzione standard e loop di archiviazione in fibra.
