Come scegliere un codino in fibra ottica: specifiche e guida all'acquisto

Metti due schede tecniche del fornitore una accanto all'altra ed entrambe le leggerannoIL Inferiore o uguale a 0,3 dB, RL Maggiore o uguale a 50 dB. Ordina da entrambi, uniscili nello stesso ODF e i budget di collegamento misurati possono differire. Due specifiche del pigtail in fibra ottica possono citare gli stessi limiti descrivendo prodotti sostanzialmente diversi, perché un numero scritto senza il relativo metodo di misurazione non è una specifica. È un'affermazione di marketing.

Questo divario è il punto in cui iniziano la maggior parte delle controversie sulla consegna. Una volta che il vassoio è chiuso e la traccia OTDR è di fronte al cliente, nessuno può decidere retroattivamente se gli 0,3 dB indicati sono stati misurati rispetto a un cavo di riferimento o come valore accoppiato casualmente, se gli adattatori nel pannello sono nella stessa classe di prestazioni dei connettori o rispetto a quale edizione dello standard di ispezione delle estremità-della fabbrica si è classificata.

Questa guida non spiega cos'è un pigtail o in cosa differisce da un cavo di connessione. Questo argomento è già trattato nella nostra notala differenza tra un codino in fibra e un cavo di connessione. Quello che segue è più ristretto: le nove righe che appartengono a una specifica, ciò che ciascuna di esse effettivamente controlla e cosa succede sul posto quando una di esse viene lasciata vuota.

Tutto ciò che segue è associato a uno di questi campi. Se la tua richiesta di offerta li riporta tutti e nove, due fornitori stanno quotando lo stesso prodotto e il confronto dei prezzi diventa significativo. Se ne indica quattro, stai confrontando i preventivi per prodotti diversi.

I nomi dei campi sono la metà facile. Una richiesta di offerta praticabile contiene tre colonne anziché una, che definiscono i requisiti dell'acquirente, la risposta del fornitore e la prova di accettazione per ciascuna delle nove specifiche del pigtail in fibra ottica, perché un campo che un fornitore può lasciare vuoto è un campo che viene deciso in fabbrica piuttosto che da te. Quale prova di accettazione valga la pena richiedere per ciascuna riga è ciò che stabilisce il resto di questo articolo.

Linee specifiche 1 e 2: selezione del pigtail in fibra monomodale o multimodale e interfaccia del connettore

La "modalità-singola" non è una specifica. Un pigtail in fibra ottica monomodale costruito su G.652D standard si comporta diversamente da uno costruito su G.657A2, la cui ridotta sensibilità alle macropiegature tollera un avvolgimento più stretto. Laddove la geometria del vassoio consente al gioco di posizionarsi ben al di sopra del raggio di curvatura minimo specificato della fibra, G.652D è la risposta corretta ed economica. Nelle morsettiere FTTH compatte, negli involucri con montaggio a parete- e nelle cassette dense in cui la bobina è forzata vicino a tale limite, specificare G.657A1 o A2 riduce il rischio di perdita di macrobend-che produce un comportamento intermittente, dipendente dalla temperatura-, che è molto difficile da tracciare una volta che il frame è popolato.



Due domande separate vengono compresse in una sul lato multimodale. La compatibilità geometrica è la prima: le fibre da 50/125 µm (OM3, OM4, OM5) si interconnettono fisicamente, mentre unirle a OM1 da 62,5/125 µm crea una mancata corrispondenza delle dimensioni del nucleo-che non può essere corretta migliorando solo l'allineamento della giunzione. La larghezza di banda modale è la seconda e indipendente: un canale costruito con gradi misti funziona con la larghezza di banda modale effettiva più bassa al suo interno, quindi un collegamento OM4 che contiene tranquillamente un codino in fibra ottica multimodale OM3 deve essere verificato rispetto alla lunghezza effettiva e alla velocità di linea anziché essere ritenuto accettabile.

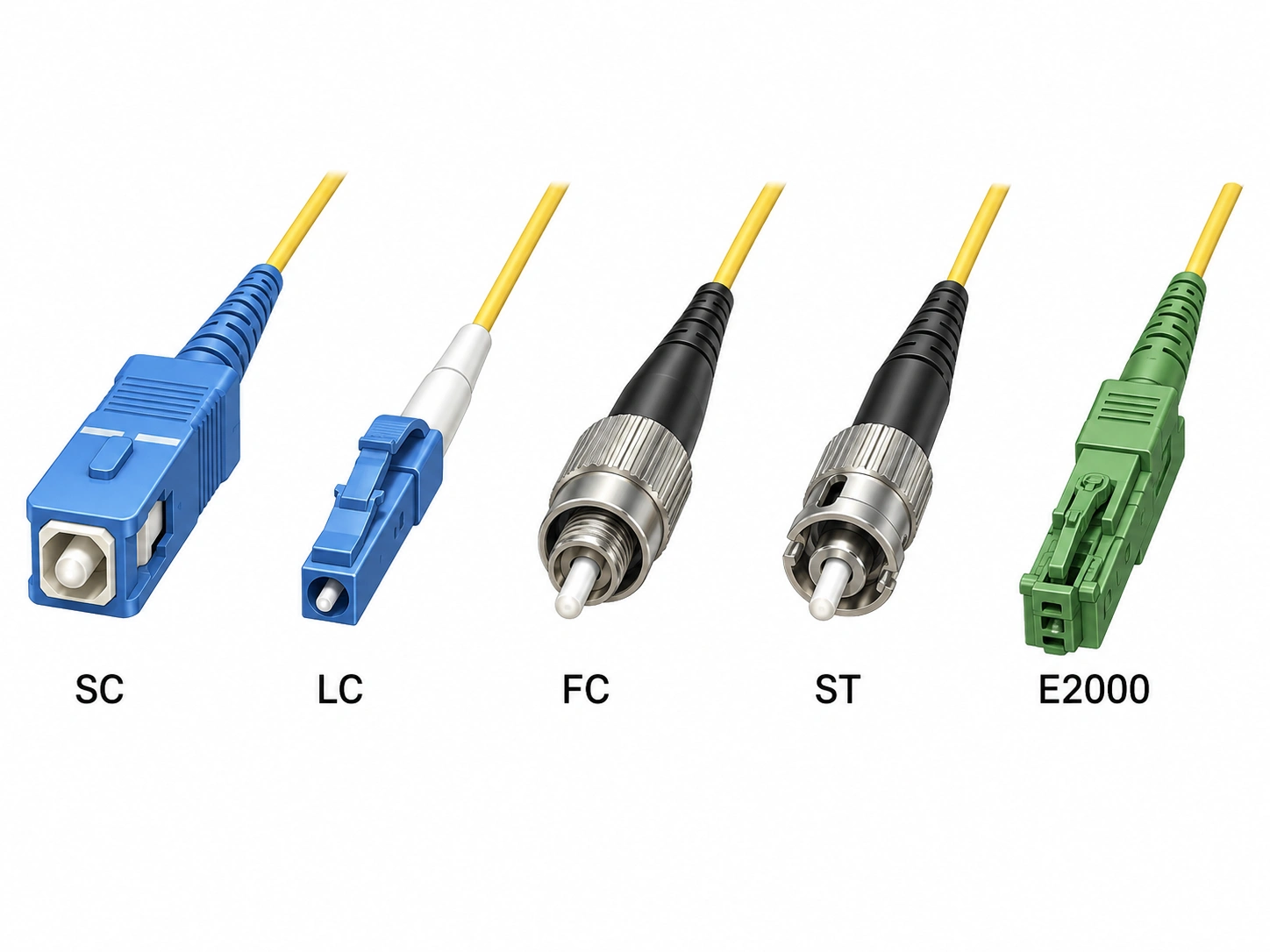

La scelta del connettore è più meccanica che ottica. LC domina i pannelli ad alta-densità perché raddoppia il numero di porte per unità rack, SC rimane standard su GPON e gran parte del livello di accesso FTTH e FC persiste nei test e nelle misurazioni e nei frame di telecomunicazioni più vecchi. Prima di andare in default, ilinterfaccia FC filettata e dove guadagna ancora il suo postovale la pena controllare. E2000 appare laddove è richiesta un'interfaccia chiusa e con perdite elevate. Ciò che conta nella linea delle specifiche è nominare la parte IEC 61754 applicabile insieme alla famiglia di connettori, perché è ciò che definisce la geometria di accoppiamento con cui sono stati costruiti il ​​pannello e gli adattatori.

Una faccia finale UPC è a cupola e si accoppia piatta contro la sua controparte. Una faccia terminale APC è rettificata a 8 gradi, il che dirige la luce riflessa fuori dal nucleo e nel rivestimento. La conseguenza pratica è la perdita di rendimento. Le interfacce angolate sono specificate nella regione maggiore o uguale a 60 dB quando accoppiate e le interfacce di contatto fisico-intorno alla regione maggiore o uguale a 50–55 dB e la differenza conta di più dove la potenza riflessa degrada attivamente il segnale, il che significa distribuzione PON e FTTx, sovrapposizioni CATV, DWDM e trasporto RF analogico. Per LAN aziendali, collegamenti dati digitali standard e la maggior parte dei canali di data center mono-modalità, un pigtail in fibra ottica UPC che soddisfa un requisito di perdita di ritorno di 50 dB è sufficiente, a condizione che la tolleranza di riflettanza del ricetrasmettitore venga controllata anziché presunta.

Il tipo polacco non è un campo per-elemento, è un campo a livello di canale-. Il pigtail, l'adattatore, la porta del pannello di connessione e l'interfaccia dell'apparecchiatura devono tutti concordare e la richiesta di offerta dovrebbe indicare la lucidatura di ogni pigtail in fibra ottica e di ogni adattatore nel canale anziché dare per scontato che l'installatore se ne accorga. La geometria dell'interfaccia dietro l'angolo viene elaborata nella nostra scomposizione diin che modo i connettori APC differiscono da quelli UPC.

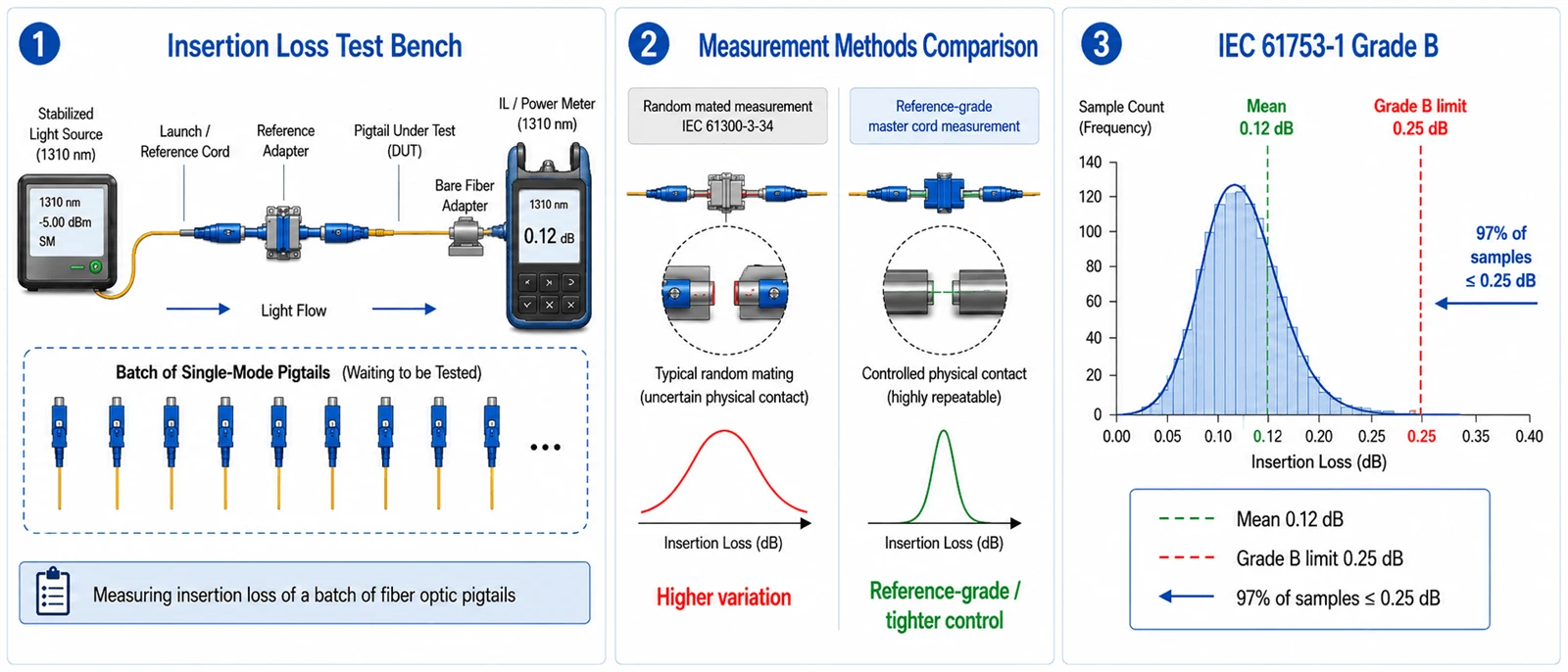

La perdita di inserzione per una coppia di connettori può essere caratterizzata in due modi. Misurato rispetto a un cavo principale di livello-di riferimento (un connettore sintonizzato e strettamente controllato utilizzato per la metrologia), un connettore di produzione produce una cifra lusinghiera. Misurato come acompagno casuale, dove un connettore del lotto viene unito a un altro, la distribuzione si allarga, perché le posizioni centrali delle due ghiere non sono più compensate da un partner ideale. Entrambi i numeri sono onesti e non sono lo stesso numero, motivo per cui lo standard di perdita di inserzione del pigtail in fibra ottica che citi conta più della cifra che citi.

La norma IEC 61753-1 risolve l'ambiguità definendo statisticamente i gradi di attenuazione, su base casuale, con il metodo di misurazione fissato come IEC 61300-3-34. Il grado B è specificato come una media pari o inferiore a 0,12 dB con un massimo di 0,25 dB per almeno il 97% dei campioni, il grado C a 0,50 dB massimo con una media di 0,25 dB e il grado D a 1,0 dB massimo. Un singolo campione che passa a 0,3 dB rispetto a un cavo di riferimento è una dichiarazione molto più debole di un lotto che soddisfa il Grado B. Citare lo standard con la sua edizione attuale e la modifica sulla riga RFQ, nello stesso modo in cui citeresti qualsiasi altro documento di accettazione.

Una distinzione si perde costantemente, anche nelle schede tecniche dei fornitori che dovrebbero saperne di più.I gradi di attenuazione e i gradi di perdita di ritorno sono due scale parallele, non una.I gradi di lettera B, C e D descrivono la perdita di inserzione. La perdita di ritorno è specificata separatamente, con il livello di interfaccia angolato-definito su Maggiore o uguale a 60 dB accoppiato. Scrivere "Grado B" su una richiesta di offerta quindi non dice nulla sulla riflettanza e un pigtail in fibra ottica può soddisfare il Grado B sopportando qualunque perdita di ritorno che il fornitore ha scelto di costruire. Indicali entrambi.

Il grado B richiede un orientamento del core controllato

Per raggiungere il Grado B in modo coerente è comunemente necessario controllare la posizione del nucleo della fibra rispetto all'asse della ghiera, il che in pratica significa che l'assemblatore orienta e fissa la ghiera in modo che l'eccentricità del nucleo cada in una direzione nota. Un fornitore senza questo passaggio può produrre un buon campione. Produrre un benedistribuzioneè una capacità diversa, motivo per cui le revisioni del 2024 della serie IEC 61755-3 hanno formalizzato le statistiche sull'eccentricità del core per queste interfacce.

L'adattatore fa parte della connessione misurata

Il manicotto è ciò che tiene coassiali le due boccole, quindi un adattatore con tolleranza allentata- può impedire alla connessione assemblata di soddisfare la distribuzione di attenuazione prevista anche quando il codino in fibra ottica premium stesso è in grado. Verificare come connessione accoppiata anziché come componente. Questo è facile da non notare proprio perché l'ispezione in entrata di solito testa solo il codino.

Sotto i numeri di perdita si trovano i parametri geometrici che li producono: raggio di curvatura, offset dell'apice (quanto dista il punto più alto della cupola dall'asse della fibra) e altezza della fibra, la sporgenza o il sottosquadro della fibra rispetto alla ghiera. Insieme determinano se i due nuclei effettivamente si toccano sotto il carico della molla. Si tratta di output del processo di perfezionamento, non di scelte progettuali, motivo per cui rappresentano il modo più veloce per distinguere una linea di produzione controllata da una di subappalto.

La pulizia è l'altra metà. La contaminazione delle-facciate è ripetutamente identificata nel settore come una delle principali cause di guasto nelle reti in fibra installate e su un nucleo monomodale-da 9 µm una particella situata nella regione del nucleo può causare un'attenuazione o una riflessione grave piuttosto che marginale. Inoltre tende a manifestarsi come perdita di ritorno degradata prima di manifestarsi come perdita di inserzione degradata, quindi la lettura di un misuratore di potenza-può rimanere all'interno delle specifiche mentre un sistema coerente o amplificato sta già bruciando margine.

Le prestazioni ottiche sono determinanti e l'ispezione visiva non è un fattore isolato

La terza edizione del 2022 della norma IEC 61300-3-35 afferma direttamente che l'ispezione visiva è in aggiunta e non sostituisce la misurazione dell'attenuazione e della perdita di riflessione. Si va oltre: un connettore che è stato ripulito dai detriti e che continua a non superare l'ispezione visiva non viene automaticamente rifiutato se soddisfa le prestazioni ottiche specificate (CEI). Una clausola RFQ che recita "rifiuta in caso di guasto visivo" contraddice quindi lo standard attuale. Scrivere la regola di accettazione nel modo in cui la scrive lo standard, regolando l'ispezione, la qualificazione ottica e le prestazioni ottiche.

Indicare l'anno di edizione, perché i criteri sono cambiati

La terza edizione ha rimosso i requisiti di ispezione per le zone C e D e ha riscritto parti dei criteri delle zone A e B. "Conforme alla norma IEC 61300-3-35" senza data non è quindi applicabile, perché fornitore e acquirente possono valutare in base a serie di regole diverse ed entrambi dicono la verità (Reti Fluke).

Automatizza la classificazione e tratta l'imballaggio come parte delle specifiche

Il giudizio umano di superamento/fallimento varia in base al tecnico, alla luce ambientale e al display, il che rende le decisioni di accettazione non-riproducibili, mentre l'analisi automatizzata delle immagini produce un risultato che può essere allegato a un record batch. L'imballaggio conta più di quanto sembri: l'imballaggio non-ermetico non è una garanzia di pulizia-a lungo termine, quindi non aperto non deve essere letto come pulito. I cappucci antipolvere e il metodo di imballaggio fanno parte della scheda tecnica del pigtail in fibra ottica e l'ispezione sul campo prima dell'accoppiamento rimane obbligatoria indipendentemente dalla qualità dei dati di fabbrica.

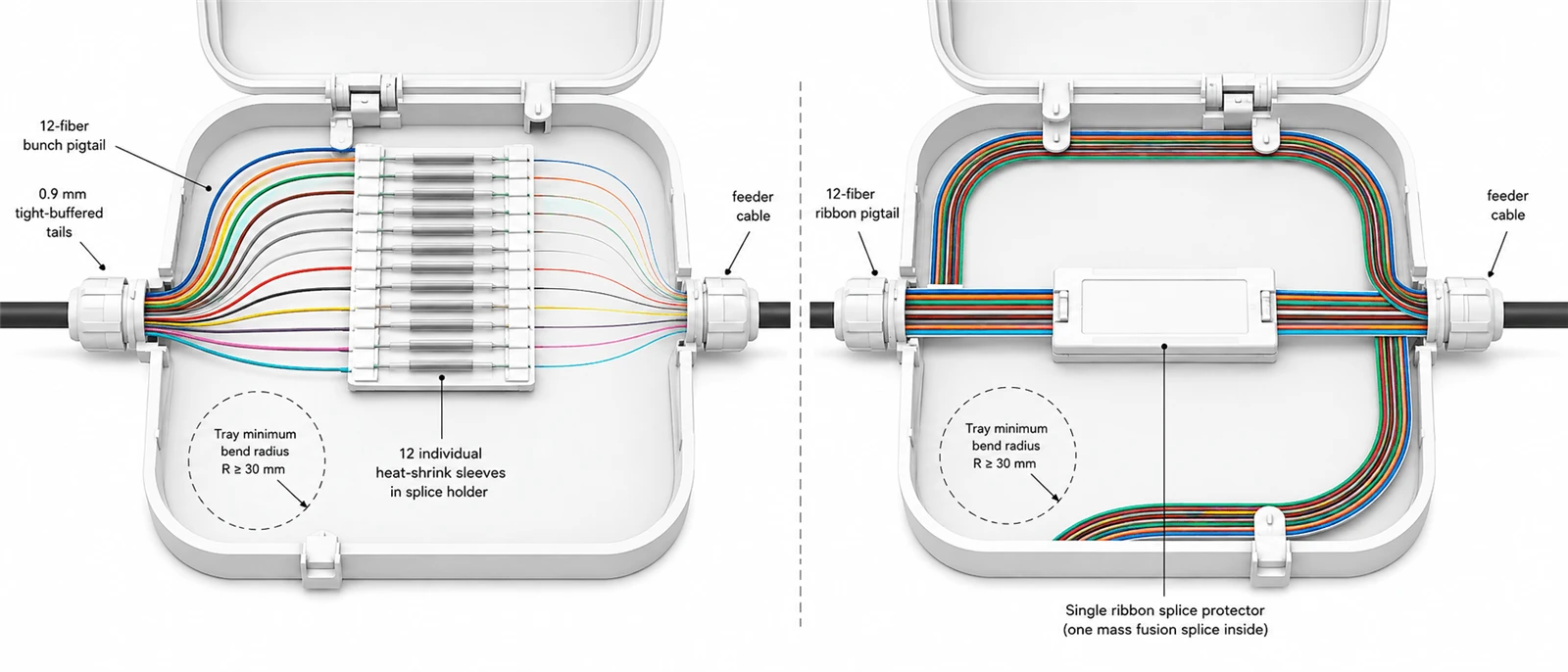

La struttura è scelta dal recinto. La struttura stretta-tamponata da 0,9 mm è quella predefinita per il lavoro con vassoio di giunzione- perché instrada e si avvolge in vassoi confinati, mentre le costruzioni rivestite da 2,0 mm e 3,0 mm aggiungono protezione da schiacciamento e trazione laddove la coda viene maneggiata ripetutamente o lascia la custodia. Le giacche più pesanti sono decisamente più difficili da arrotolare all'interno di un vassoio costruito attorno a un raggio minimo piccolo, che è il limite pratico su quanto lontano si può arrivare su quella scala. Tra i due metodi di giunzione c'è una vera decisione: un pigtail di fibra ottica a fascio di 12 fibre si giunta individualmente, il che si adatta a terminazioni miste o in fasi, mentre il nastro termina mediante fusione di massa, che è notevolmente più veloce su larga scala ma richiede la fibra del nastro sul lato in ingresso e un regime di protezione della giunzione corrispondente. Ordinare il nastro in un impianto terminato per la giunzione individuale converte un risparmio di manodopera in una penalità di manodopera.

Un codice colore pigtail a 12 fibre può seguire TIA-598 o la convenzione IEC a seconda delle specifiche del progetto. Assegna un nome allo standard sulla riga delle specifiche anziché scrivere "colori standard" e verificalo rispetto alla sequenza già installata nel frame, perché un frame popolato secondo due convenzioni rende più lenta ogni futura traccia dei guasti. Tale verifica spetta all'accettazione dell'ODF e alla gestione della fibra piuttosto che al primo errore.

La lunghezza è il campo compilato più spesso per abitudine ed è aritmetico piuttosto che di preferenza. Prendere il percorso di instradamento dal punto di giunzione alla terminazione, aggiungere il lasco richiesto dal vassoio per avvolgersi al raggio di curvatura minimo specificato, aggiungere una tolleranza di servizio, quindi arrotondare al passaggio standard successivo. Un esempio pratico: un percorso di 1,2 m, due bobine in un vassoio il cui raggio minimo dichiarato è 30 mm (circa 0,19 m di fibra per giro, quindi 0,38 m), più 0,1 m alla terminazione, dà 1,68 m, che diventa un ordine di 2,0 m. Un ordine inferiore a quello spinge la fibra oltre il limite di piegatura, producendo un'attenuazione che appare solo dopo la chiusura del vassoio. Se si ordina molto al di sopra di esso, l'eccesso congestiona la cassetta, ostacolando il lavoro successivo. La stessa aritmetica decide se il recinto stesso ha la capacità, qual è il punto in cuiselezione del pannello di permutazione e del contenitoresmette di essere una decisione separata dalle specifiche del pigtail in fibra ottica.

La scelta della giacca è guidata prima di ogni altra cosa dalle norme antincendio. Il PVC è un materiale comunemente offerto-per uso generale, un codino in fibra ottica LSZH è specificato laddove sono regolamentate la tossicità del fumo e l'opacità negli spazi chiusi occupati e le designazioni OFNR e OFNP si applicano laddove vengono applicati elenchi di montanti e plenum. Si tratta di decisioni di conformità piuttosto che di performance. Scrivi l'elenco richiesto dalle norme edilizie, elettriche e antincendio locali anziché il nome del materiale, poiché i requisiti variano in base alla giurisdizione e alle specifiche del progetto.

Un codino in fibra ottica per interni standard non è costruito per l'esposizione diretta all'esterno e preferiremmo dirlo prima di un ordine piuttosto che dopo. Manca il rivestimento-stabile ai raggi UV, resistente agli agenti atmosferici-e il rinforzo necessario per sopravvivere agli sbalzi termici, all'ingresso di umidità e allo stress meccanico. Anche "all'aperto" non è una condizione, e blindato e impermeabile non sono risposte intercambiabili. L'esposizione ai raggi UV determina la chimica del rivestimento, l'acqua stagnante o la condensa determinano la sigillatura e la protezione dall'ingresso, il rischio di roditori e impatto meccanico determina l'armatura e l'intervallo di temperatura determina sia la scelta del materiale che la qualificazione per cui l'assemblaggio è stato testato. Specificare le condizioni che l'assieme vedrà e lasciare che la costruzione segua.

I limiti meccanici appartengono alla stessa linea dei numeri propri dell'insieme. I valori della tensione di trazione indicati per il cavo del tronco dell'impianto esterno-non si trasferiscono a un assieme connettorizzato corto, i cui parametri limitanti sono il valore di trazione del cavo di coda e la forza di ritenzione del connettore dell'estremità terminata. Richiedili entrambi dalla scheda tecnica della costruzione specifica che stai ordinando e richiedili per lo SKU piuttosto che per la famiglia di prodotti.

Telcordia GR-326-CORE è la credenziale più citata e applicata erroneamente in questa categoria di prodotti. Stabilisce i requisiti generici per i connettori utilizzati per collegare le fibre ottiche monomodali e per i ponticelli costituiti da essi (Telcordia). I connettori montabili sul campo sono trattati separatamente sotto GR-1081 e i prodotti per la pulizia dei connettori sotto GR-2923.

Il documento più spesso citato a fianco è citato in modo errato.GR-1435-CORE è "Requisiti generici per connettori ottici multifibra", che significa multifibra, non multimodale.Si rivolge a connettori multi-fibra come gli assiemi in stile MPO-e il suo argomento è ancora a modalità-singola. Gran parte della letteratura dei fornitori lo trascrive come la controparte multimodale del GR-326 e gli acquirenti ereditano l'errore nelle proprie richieste di offerta. Se un fornitore offre la documentazione GR-326 per supportare un pigtail in fibra ottica multimodale, la risposta corretta è non chiedere GR-1435. È necessario riconoscere che nessun documento Telcordia GR in quella famiglia copre il prodotto e specificare invece l'accettazione sui gradi di prestazione IEC e sui dati dei test sui lotti.

La prova di qualificazione e la prova di consegna non sono lo stesso documento

Un rapporto di qualificazione GR-326 descrive un progetto di connettore che è sopravvissuto a un regime di test; non dice nulla riguardo alla bobina che arriverà il mese prossimo. La norma ISO 9001 certifica che un processo di produzione è documentato e controllato, non che un lotto soddisfa una specifica ottica, mentre CE e RoHS sono dichiarazioni di accesso al mercato e di sostanze. Ciò che descrive la tua spedizione è un record di prova legato al tuo lotto, che indica il metodo di misurazione, la lunghezza d'onda, la base del campione e l'identificatore del lotto. Richiedi la qualificazione di terze parti quando stai approvando la progettazione di un connettore in uno standard di rete. Richiedi i record del lotto quando accetti la consegna di un ordine di pigtail in fibra ottica. Confondere i due è il modo in cui gli acquirenti finiscono con un certificato impressionante e una bobina non verificabile.

Gli stessi nove campi producono requisiti ottici e meccanici sostanzialmente diversi a seconda del luogo in cui arriva il prodotto. Entrambe le colonne seguenti rappresentano una specifica iniziale illustrativa derivata dai presupposti indicati, non un requisito universale.

Le ipotesi e come producono il voto.La colonna GPON presuppone un budget PON di classe B+ di 28 dB, uno splitter 1:32 che consuma circa 17,5 dB, circa 5 dB di perdita di fibra e giunzione e due coppie di connettori accoppiati. Ciò lascia diversi dB non allocati, quindi il Grado C è sufficiente e specificando il Grado B si acquista un margine di cui il collegamento non ha bisogno. La colonna del data center presuppone un budget di canale vicino a 2,6 dB alla velocità prevista e raggiunge circa 1,0 dB di perdita di fibra e giunzione, 0,6 dB tenuti come margine di progettazione e quattro coppie accoppiate che condividono il restante 1,0 dB. Ciò consente una media di 0,25 dB per coppia, che il Grado C consumerebbe interamente senza headroom, mentre la media di 0,12 dB del Grado B lascia spazio all'invecchiamento e al re{15}}accoppiamento. Modifica il rapporto di suddivisione, il conteggio delle coppie o il margine riservato e la raccomandazione del voto cambia con esso. Il voto è un risultato del budget, non un attributo della domanda.

Da parte nostra, i nove campi corrispondono a fasi di produzione che lasciano tracce: verifica della fibra e della ghiera in entrata, clivatura e pulizia, assemblaggio del connettore con indurimento a temperatura-controllata, programmi di lucidatura separati per UPC e APC, ispezione automatizzata dell'estremità-faccia e test ottici per perdita di inserzione, perdita di ritorno, continuità, polarità, sequenza di colori e lunghezza prima dell'etichettatura finale. Quale di questi record valga la pena richiedere dipende dalla distribuzione e dalle differenze pratiche tra loroAmbienti FTTH, ODF e data centerdecidi se hai bisogno di dati per-articolo o di una statistica batch.

Scrivi le nove righe. Dichiara il metodo di misurazione e il grado di attenuazione separatamente dal requisito della perdita di ritorno alla riga 4, indica l'anno di edizione e la regola di accettazione governativa alla riga 5, rendi il tipo polacco una dichiarazione a livello di canale- anziché per-articolo, calcola la lunghezza dall'involucro e richiedi dati di trazione e ritenzione per lo SKU anziché per la famiglia. Questo da solo elimina la maggior parte delle controversie sulla consegna generate da questa categoria di prodotti.

Per il resto chiedete documenti anziché garanzie. Disponibili con un ordine: schede tecniche, registrazioni dei test per-articolo o per-lotto con il metodo di misurazione indicato, rapporti sulla perdita di inserzione e perdita di ritorno, distinta di imballaggio e certificati di conformità. Puoirichiedi un campione testato rispetto alle tue specifiche a nove-righe, con il relativo record di test in batch. Invia i nove campi e risponderemo nello stesso formato, comprese le righe su cui vorremmo respingere. Le opzioni delle specifiche complete e i campi di personalizzazione sono elencati nel filepagina del prodotto pigtail in fibra ottica.
