La scelta di un pannello patch in fibra ottica - spesso chiamato ODF o frame di distribuzione ottica - raramente è solo questione di abbinare il numero di fibre a una riga su un preventivo. In una vera sala telecomunicazioni, rete di accesso FTTH, LAN aziendale o data center, il pannello deve anche fissare il cavo in ingresso, proteggere le giunzioni, sostenere gli adattatori, instradare i cavi di connessione, trasportare etichette trasparenti e lasciare spazio per crescere. Se sbagli questi dettagli, un pannello dall'aspetto-economico ti farà perdere tempo durante l'installazione e di nuovo ad ogni aggiornamento futuro.
Questa guida è scritta dal punto di vista della selezione e della fornitura di componenti passivi in fibra ottica per progetti FTTH, telecomunicazioni e data center. Illustra le decisioni che contano realmente sul posto - capacità, montaggio, adattatori, giunzioni e gestione dei cavi - e termina con matrici di selezione, un elenco di controllo RFQ e un elenco di controllo di ispezione che puoi riutilizzare per il tuo prossimo acquisto.
Che cos'è un pannello patch in fibra ottica/ODF?
Un pannello patch in fibra ottica è un'unità di gestione della fibra utilizzata per terminare, organizzare, giuntare, connettere e proteggere le fibre ottiche. Lo troverai nelle sale telecomunicazioni, nei data center, nelle reti di accesso FTTH, nelle reti aziendali e negli armadi di comunicazione.
Nel linguaggio quotidiano-- dei progetti, "pannello di connessione in fibra ottica", "pannello di connessione in fibra ottica", "ODF" e "telaio di distribuzione ottico" sono spesso usati in modo intercambiabile. La progettazione meccanica varia, ma il compito è lo stesso: rendere le connessioni in fibra più facili da gestire, testare, mantenere ed espandere. Se desideri un'analisi più completa di dove i termini divergono, questo confronto di anODF rispetto a un pannello di permutazionenei sistemi in fibra ottica è un buon punto di partenza.

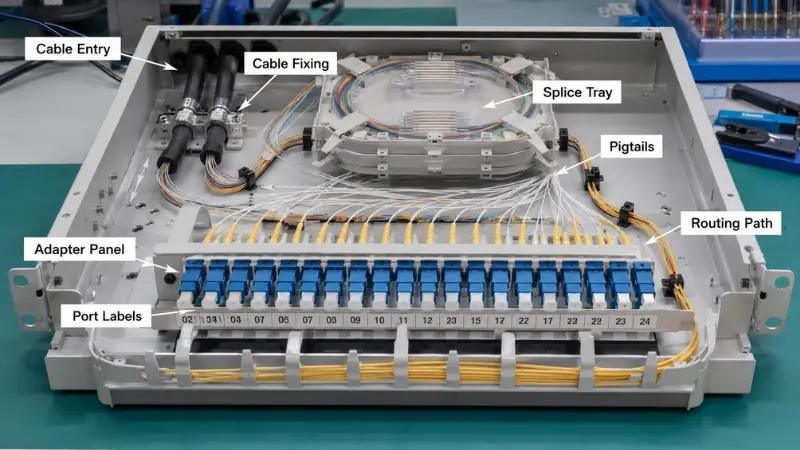

Un tipico pannello patch in fibra combina diversi elementi:
- -Pannelli adattatori che contengono gli accoppiatori SC, LC, FC o MPO
- -Vassoi di giunzione che proteggono le giunzioni di fusione e immagazzinano la fibra in eccesso
- -Trecce di fibra fuse nel cavo in entrata
- -Punti di fissaggio dei cavi e porte di ingresso per serracavo
- -Percorsi di instradamento interni che mantengono il raggio di curvatura
- -Un'area per la gestione del cavo di connessione sulla parte anteriore
- -Etichette o identificazione dei porti
-
Perché è importante scegliere il pannello patch in fibra giusto?
Il pannello di connessione rappresenta solitamente una piccola fetta del budget totale della rete, ma ha un effetto enorme sulla qualità dell'installazione e sugli anni di manutenzione successivi. Un pannello adatto al sito consente agli installatori di instradare le fibre in modo pulito, proteggere i punti di giunzione, controllare lo stress da flessione e trovare rapidamente qualsiasi porta. Uno scelto male crea percorsi affollati, manutenzione scomoda, capacità incagliata e un campo di patch disordinato.
Prima di impegnarsi in un modello, è necessario rispondere a tre domande schiette: può supportare il numero di fibre di cui hai bisogno adesso, un tecnico può installarlo e mantenerlo senza combattere e può crescere con la rete invece di essere strappato e sostituito? Se la risposta è no, un prezzo adesivo più basso raramente compensa questo problema.
Fattori chiave da considerare quando si sceglie un pannello patch in fibra ottica
Conteggio delle fibre e capacità delle porte

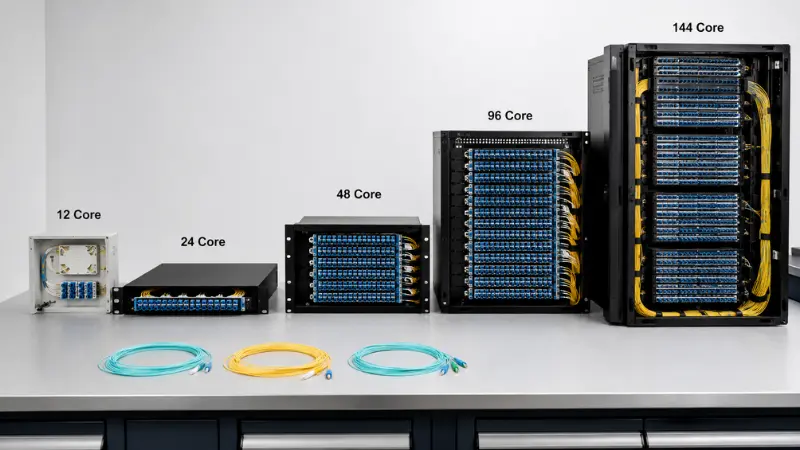

Il conteggio delle fibre è il primo numero che la maggior parte degli acquirenti controlla. Le configurazioni ODF comuni eseguono 12, 24, 48, 72, 96 e 144 core. Un piccolo punto di distribuzione FTTH può andare bene con una scatola per montaggio a parete da 12- o 24 core; una sala telecomunicazioni o un centro aziendale spesso si avvale di pannelli rack da 24 o 48 core; e i data center o i punti backbone ad alta densità si spingono verso 96 o 144 core.
L'errore è dimensionare esattamente il pannello in base al numero di fibre odierne. Una regola pratica praticabile èfibre attuali + capacità inutilizzata + spazio rack: prendi le fibre che stai terminando adesso, aggiungi headroom per i collegamenti che puoi ragionevolmente prevedere, quindi controlla cosa consente effettivamente l'altezza del tuo rack. Se un progetto illumina 24 fibre ma è probabile che il sito raddoppi, un pannello a 48 core di solito costa molto meno della manodopera necessaria per sostituire successivamente l'unità.
Come punto di partenza:
- Punto di accesso piccolo da - 12 a 24 core
- Sala telecomunicazioni standard da - 24 a 48 core
- Punto di distribuzione più grande da - 72 a 96 core
- Core - 96 backbone o data center ad alta densità e superiori

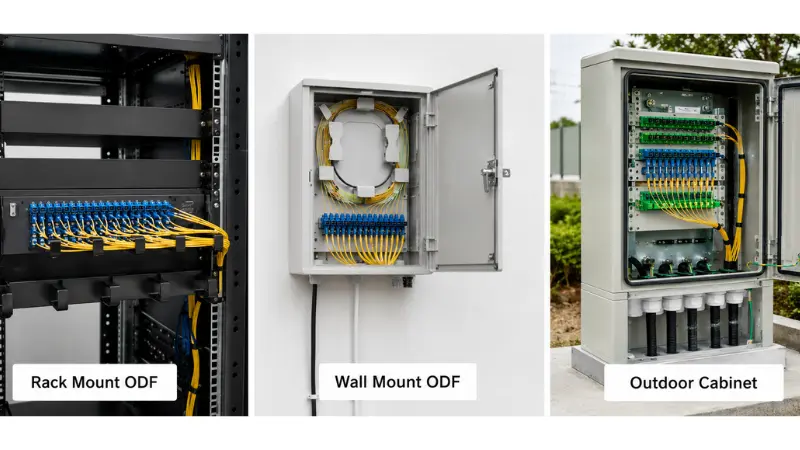

Montaggio su rack, montaggio a parete o installazione esterna
L'ambiente di installazione, più di ogni altra cosa, determina la forma del pannello. Un pannello patch in fibra con montaggio su rack da 19-pollici si inserisce perfettamente nei rack standard insieme a switch, OLT e apparecchiature di trasmissione, motivo per cui domina le sale telecomunicazioni e i data center. Un ODF con montaggio a parete è adatto ai siti senza rack in tutti i - punti di accesso FTTH, reti di piccoli edifici, punti di distribuzione di corridoi e filiali. Un armadio di distribuzione in fibra per esterni è destinato agli armadi stradali e alle posizioni semi-esterne, dove la tenuta, la resistenza meccanica e l'ingresso dei cavi contano molto di più dell'aspetto compatto o ordinato della scatola.
Stabilisci la posizione prima di scegliere: all'interno di un rack da 19-pollici, su una parete, all'interno di un armadio per telecomunicazioni, in un access point esterno o in una fila di data center ad alta-densità. Se il pannello viene utilizzato all'esterno, considerare la protezione dall'ingresso come un requisito rigoroso piuttosto che come una cosa gradita-da-avere -, cercare un grado di protezione IP dichiarato, un alloggiamento resistente ai raggi UV e pressacavi sigillati adeguati e confermarlo contro il modo in cuiil cavo interno ed esterno è installato.
1U, 2U o superiore: scelta dell'altezza del rack
Per i pannelli rack, l'altezza è una decisione propria e non è solo una funzione del numero di fibre. Un pannello patch in fibra ottica 1U consente di risparmiare la maggior parte dello spazio rack ed è l'impostazione predefinita per le file dei data center, ma lo stesso 1U che contiene comodamente 24 porte duplex LC può sembrare angusto quando si tenta di aggiungere vassoi di giunzione e instradare i cavi di connessione sulla parte anteriore. Passando a 2U si ottiene spazio di lavoro: vassoi più profondi, avvolgimento più semplice della fibra allentata e un campo di patch anteriore che non interferisce con gli spostamenti, le aggiunte e le modifiche.
Un modo semplice per decidere: scegliere 1U quando la densità è la priorità e il pannello è per lo più dotato di patch pre-terminate; scegliere 2U o superiore quando lo stesso pannello deve ospitare anche giunzioni sul campo, fasci di pigtail più grandi o riconfigurazioni frequenti. Contare solo le porte e ignorare lo spazio di cui hanno bisogno dietro e davanti agli adattatori è uno degli errori di dimensionamento più comuni.
Tipo fisso vs tipo scorrevole
I pannelli rack sono disponibili in versione fissa e scorrevole. Un pannello fisso con montaggio su rack è più semplice, più rigido e solitamente più economico - una scelta sensata in cui le fibre vengono posizionate una volta e raramente toccate di nuovo. Un pannello scorrevole si sposta in avanti su binari in modo che il tecnico possa raggiungere i vassoi di giunzione, gli adattatori e il percorso interno senza dover smontare nulla.
Il compromesso-è tra denaro reale e tempo reale. Nei siti in cui le porte vengono riconfigurate spesso, un vassoio scorrevole consente di lavorare sulle connessioni senza rimuovere l'intero pannello dal rack, il che, in un ambiente occupato, può trasformare un lavoro di mezz'ora in pochi minuti. Per un collegamento a basso-intervento che rimarrà intatto per anni, il pannello fisso rappresenta il valore migliore. Scegli lo scorrimento quando la manutenzione, i test o gli aggiornamenti sono frequenti; scegli fisso quando non lo è.
Tipo adattatore: SC, LC, FC o MPO
L'adattatore deve corrispondere ai connettori già presenti nella rete, quindi questa è una decisione da confermare rispetto al cavo, ai pigtail e alle porte dell'apparecchiatura anziché da indovinare.
Gli adattatori SC rimangono il cavallo di battaglia dell'accesso FTTH, FTTx e delle telecomunicazioni. In PON e FTTH, SC/APC è la scelta abituale perché la faccia finale angolata di 8- gradi riflette la luce diffusa nel rivestimento anziché nel nucleo, mantenendo bassa la perdita di ritorno: esattamente ciò di cui hanno bisogno gli splitter ottici passivi. SC/UPC si presenta in altri collegamenti standard in cui tale angolo non è richiesto. Lo smalto non è intercambiabile: APC si accoppia solo con APC, e forzare una ghiera APC contro una UPC danneggia entrambi. Se la domanda polacca ti è nuova, continua a leggere questa spiegazionele differenze tra PC, UPC e APClo espone chiaramente. La perdita di ritorno e la perdita di inserzione sono classificate sottoStandard di interconnessione in fibra ottica IEC, che è il riferimento a cui dovrebbe risalire la scheda tecnica del tuo fornitore.
Gli adattatori LC dominano i data center e le apparecchiature ad alta-densità perché il connettore LC occupa circa la metà dell'ingombro di quello SC. Questa differenza di dimensioni è il punto centrale: un pannello duplex LC può ospitare molte più porte nella stessa 1U rispetto a un pannello SC, il che è importante quando ogni unità rack viene contestata. La maggior parte delle porte degli switch e dei ricetrasmettitori - breakout SFP, SFP+, QSFP - terminano in LC, quindi il pannello solitamente segue l'apparecchiatura.
Gli adattatori FC, con il loro accoppiamento filettato, sono ancora presenti in alcune posizioni di telecomunicazioni, test e misurazioni o legacy in cui una connessione a vite-resiste alle vibrazioni. I pannelli adattatori MPO/MTP sono ancora una volta una categoria diversa: trasportano 8, 12 o 24 fibre in un singolo puntale e esistono per rendere pratici i cavi ad alta-densità e pre-terminati, alimentando i sistemi trunk-e-cassette nel data center. Se stai valutando le opzioni di densità per una struttura densa, questa guida pratica è disponibile suconfrontando LC con MTP/MPOvale la pena leggerlo prima.
Prima di ordinare, stabilisci alcune cose: tipo di connettore (SC, LC, FC, ST, MPO/MTP); polacco (UPC o APC); adattatore simplex, duplex o quad;mono-modalità o multimodale(questi non sono mescolabili su un collegamento); e se il pannello viene spedito carico di adattatori e trecce o nudo. Una scorciatoia decisionale rapida:
- ScegliereSC/APCper PON, FTTH e la maggior parte della distribuzione degli accessi.
- ScegliereLC, solitamente duplex, quando la progettazione è guidata dalla densità delle porte o dalla terminazione lato switch-.
- ScegliereFCsolo dove è specificata un'interfaccia filettata-resistente alle vibrazioni.
- ScegliereMPO/MTPper linee dorsali e cavi pre-terminati ad alta-densità.
Pannello patch caricato e non caricato
Una domanda che coglie di sorpresa gli acquirenti è se il pannello arriveràcaricatoOscaricato. Un pannello di connessione in fibra caricato viene fornito con gli adattatori montati e, spesso, con i pigtail pre-installati, quindi la squadra sul campo deve solo giuntare e riparare. Un pannello patch in fibra senza carico è uno chassis vuoto: le piastre adattatrici e i pigtail vengono aggiunti personalmente, il che offre flessibilità per mescolare tipi di connettori o modificare la configurazione ma aggiunge tempo di assemblaggio in loco.
Scegli un pannello caricato quando il tipo di connettore è fisso, i volumi sono ripetibili e desideri ridurre al minimo la manodopera sul campo. Scegli di scaricare quando il progetto ha ancora variabili aperte - diversi tipi di lucidatura nei siti, una transizione tra standard di connettori o il desiderio di immagazzinare uno chassis e popolarlo secondo necessità. Se stai ancora decidendo come terminare quelle fibre, questo confronto diconnettori veloci contro le giunzioni per fusioneè un compagno utile. In ogni caso, fai in modo che lo stato del fornitore sia caricato o scaricato esplicitamente sul preventivo, perché il "patch panel" da solo non ti dice cosa c'è nella scatola.
Requisiti di giunzione e design del vassoio di giunzione
Alcuni pannelli collegano solo cavi pre-terminati; altri devono giuntare la fibra in entrata. Se il cavo ottico deve essere fuso con i pigtail in loco, il pannello necessita di vassoi di giunzione, manicotti di giunzione e spazio di stoccaggio sufficienti per avvolgere la fibra senza piegature strette. Un cavo esterno a tubi sciolti, ad esempio, porta lunghi tubi tampone che necessitano di un posto dove appoggiarsi, quindi un vassoio che va bene per un cavo interno ordinato può essere sopraffatto sul campo.
La capacità del vassoio è il dettaglio che le persone tralasciano. Un singolo vassoio contiene tipicamente un numero fisso di giunzioni e maniche protettive; superalo e i tecnici iniziano ad impilare le fibre, il che rende infelice la manutenzione successiva e mette a rischio le stesse giunzioni che stai cercando di proteggere. Confermare quante fibre verranno giuntate, che ci siano abbastanza vassoi per loro con un po' di riserva, setreccesono inclusi o ordinati separatamente e che il vassoio possa ancora essere raggiunto dopo che il pannello è pieno. Se desideri lo sfondo sul join stesso, spiega questa panoramicalo scopo della giunzione a fusione.
Per i cablaggi pre-terminati, i vassoi di giunzione potrebbero non essere necessari e l'attenzione si sposta invece sulle piastre adattatrici, sul fissaggio dei cavi e sull'instradamento dei cavi di connessione sul lato anteriore-.
Ingresso cavi, percorso e raggio di curvatura
Un numero sufficiente di porte non equivale a una buona gestione della fibra. Il pannello deve anche consentire ai cavi e ai cavi di connessione di entrare, instradarsi e uscire senza problemi. Controllare prima la direzione di ingresso rispetto al sito - alcuni pannelli accettano il cavo dal retro, altri dal lato o dall'alto e gli armadietti da esterno necessitano di pressacavi sigillati. I pannelli del rack dovrebbero fornire un punto di fissaggio e un pressacavo in modo che il peso del cavo in ingresso non trascini mai sulle giunzioni.
All'interno, le fibre necessitano di un percorso libero e i cavi di connessione non devono bloccare l'accesso agli adattatori o ai vassoi. Il percorso deve anche rispettare il raggio di curvatura: piegare la fibra più del minimo nominale aumenta la perdita di inserzione e, nel tempo, può rompere il vetro. Invece di fidarti di un numero letto da qualche parte, segui il raggio di curvatura minimo indicato dal produttore del cavo e del connettore - piega-fibre insensibili definite nellaITU-T G.657La raccomandazione tollera un percorso più stretto, ma la scheda tecnica, non le congetture, è l'autorità. Un pannello che gestisce bene tutto ciò offre punti di fissaggio, instradamento interno regolare, spazio di archiviazione allentato, una separazione netta tra cavo in ingresso ecavi di connessionee spazio per intervenire effettivamente sulla manutenzione.
Etichettatura ed espansione futura
L'etichettatura viene ignorata in fase di approvvigionamento e diventa critica la prima volta che qualcuno deve tracciare un circuito sotto pressione. Una chiara identificazione della porta è ciò che consente a un tecnico di testare un collegamento, isolare un guasto ed evitare di tirare il cavo di connessione sbagliato - e su un telaio di grandi dimensioni, un'etichettatura inadeguata aggiunge silenziosamente tempo a ogni chiamata di manutenzione e crea un rischio reale di disconnessione di un servizio attivo.
L'espansione è l'altra metà. Se ogni porta viene utilizzata fin dal primo giorno, la successiva richiesta di assistenza significa un altro pannello, più spazio su rack e più cavi. Lasciare posizioni di adattatore libere o scegliere un pannello con piastre adattatrici modulari rende molto più semplice aggiungere capacità o modificare i tipi di connettori durante un aggiornamento invece di ricominciare da capo.
Tipi di patch panel in fibra ottica a confronto
| Tipo di pannello patch | Meglio per | Vantaggio principale | Nota sulla selezione |
|---|---|---|---|
| Pannello fisso per montaggio a rack | Sale telecomunicazioni standard e rack per apparecchiature | Semplice, rigido ed-economico | Va bene dove l'accesso è poco frequente |
| Pannello scorrevole per montaggio a rack | Data center e sale telecomunicazioni affollate | Accesso frontale ai vassoi senza smontaggio | Ne vale la pena per spostamenti e cambi frequenti |
| Montaggio a parete ODF | Accesso FTTH, piccola LAN e distribuzione negli edifici | Risparmia spazio sullo scaffale | Controllare la direzione di ingresso e la capacità di giunzione |
| Armadio di distribuzione per esterni | Armadi stradali e accesso esterno | Protezione dell'ambiente | Guarda la classificazione IP, la resistenza e i pressacavi sigillati |
| Pannello MPO ad alta-densità | Cablaggio del data center e della dorsale | La maggior parte delle fibre per unità rack | Per sistemi trunk pre-terminati-e-cassette |
Guida alla selezione rapida: quale ODF dovresti scegliere?
I fattori di cui sopra interagiscono, quindi ecco una visione condensata che mappa gli scenari di progetto comuni a un valore predefinito sensato. Consideralo come un punto di partenza e adattalo al tuo spazio rack e alle interfacce delle apparecchiature.
| Scenario del progetto | Pannello consigliato | Adattatore | Giunzione | Note |
|---|---|---|---|---|
| Piccolo punto di accesso FTTH | ODF per montaggio a parete, 12–24 nuclei | SC/APC | SÌ | Compatto; facile etichettatura degli abbonati |
| LAN aziendale/sala telecomunicazioni standard | ODF rack da 19 pollici, 24–48 core | SC o LC | Spesso | Abbinare l'adattatore al lato dell'apparecchiatura |
| Fila del data center | Pannello LC o MPO 1U | LC duplex o MPO/MTP | Di solito no | Alta densità; cablaggio pre-terminato |
| Sala telecomunicazioni con cavo esterno | Rack ODF, 48 core e oltre, 2U se necessario | SC o LC | SÌ | Vassoi, fissaggio cavi e stoccaggio allentati |
| Punto di accesso esterno | Armadio di distribuzione per esterni | SC/APC | SÌ | Grado IP, resistenza ai raggi UV, pressacavi sigillati |
Esempi pratici di selezione
Esempio 1: piccolo punto di distribuzione FTTH
Immagina un punto di distribuzione sul marciapiede o nel seminterrato che alimenta un gruppo di abbonati da un PON. Entrano i cavi di derivazione e di distribuzione, le fibre vengono giunte in trecce e le linee degli abbonati si collegano. In questo caso è solitamente sufficiente un ODF con montaggio a parete da 12 o 24 core, dotato di adattatori SC/APC per mantenere bassa la perdita di ritorno per l'alimentazione dello splitter. I vincoli che colpiscono sono fisici: spazio limitato sulla parete, un cavo di derivazione che necessita di un adeguato pressacavo ed un'etichettatura sufficientemente chiara da consentire al tecnico successivo di trovare l'abbonato giusto senza tracciare ogni fibra. Confermare che la scatola abbia un vassoio di giunzione dimensionato per il conteggio e cheSeparatore PLCalimentarlo è contabilizzato nel budget delle fibre. Per l'elenco delle parti più ampio su una build PON, questoGuida all'acquisto di componenti passivi FTTHè un riferimento utile.
Esempio 2: installazione su rack 1U del data center
In una fila di data center, lo spazio rack è scarso e la densità delle porte è la regola. Il pannello è quasi sempre da 19 pollici, 1U dove possibile, popolato conAdattatori duplex LCo MPO/MTP per cablaggio trunk-e-cassette. La maggior parte dei collegamenti sono pre-terminati, quindi la giunzione è rara e l'enfasi si sposta su un campo di patch anteriore pulito, un'etichettatura accurata e un layout modulare che consente di aggiungere cassette in un secondo momento. Qui trova posto un pannello scorrevole da 1U: quando un tecnico deve ri-collegare una fila sotto tensione, tirare il pannello in avanti è meglio del lavoro cieco dietro gli adattatori. Non dimensionare solo in base al numero di porte - controlla che ci sia spazio sufficiente per posizionare i cavi di connessione davanti a un pannello completamente carico.
Esempio 3: Sala Telecom con requisiti di giunzione
Quando il cavo ottico esterno arriva in una sala telecomunicazioni e deve essere giuntato ai pigtail, un ODF con montaggio su rack con vassoi di giunzione adeguati è lo strumento giusto. Il cavo necessita di fissaggio e pressacavo all'ingresso, messa a terra per qualsiasi elemento metallico di rinforzo se la progettazione del cavo lo richiede, protezione della giunzione e spazio di stoccaggio sufficiente per allentare la bobina senza piegature strette. La capacità qui è generalmente di 24, 48 core o più, con adattatori SC o LC scelti per adattarsi alla trasmissione o all'interfaccia OLT e ingresso posteriore o laterale per adattarsi al layout del rack. Se il conteggio o la frequenza di manutenzione sono elevati, il passaggio da 1U a 2U si ripaga in termini di spazio di lavoro. Un pannello caricato - adattatori e pigtail pre-montati, in aScatola da 24 conduttori con vassoio di giunzionelo stile build - accorcia il lavoro sul campo; un telaio scarico lo scambia con flessibilità.
Errori comuni da evitare
Scegliendo solo in base al numero di fibre
Un pannello da 48 core non è automaticamente migliore di uno da 24 core. Se il percorso interno è angusto o i vassoi sono difficili da raggiungere, un numero maggiore comporta solo un'installazione più difficile. Capacità di peso insieme all'altezza del rack, al tipo di adattatore, allo spazio del vassoio e al percorso.
Ignorare l'accesso per la manutenzione
Alcuni pannelli sembrano compatti e risultano difficili da manutenere una volta posizionati in rack. Se lo spazio frontale è ridotto, un pannello fisso rende più difficile ogni futura modifica; dove i collegamenti vengono riconfigurati spesso, il tipo scorrevole di solito consente di risparmiare più del costo.
Combinazione di tipi di connettori senza un piano
SC, LC, FC e MPO non sono intercambiabili, così come non lo sono i lucidanti APC e UPC. Conferma il connettore e la lucidatura utilizzati dal cavo, dal pigtail, dal ricetrasmettitore, dall'OLT, dall'interruttore o dall'attrezzatura di trasmissione prima di ordinare, altrimenti possiedi un pannello che non può accoppiarsi con la rete.
Dimenticando la futura espansione
Un pannello completamente occupato il primo giorno è un problema rinviato, non evitato. Prenota porte di riserva o scegli un design modulare quando è probabile che la rete cresca.
Vista sulla direzione di ingresso dei cavi
Se la voce non corrisponde al sito - posteriore, laterale, superiore o inferiore - l'installazione diventa complicata e il pressacavo raramente finisce dove serve. Confermare la direzione rispetto al rack o alla disposizione a parete in primo piano.
Cosa dire al fornitore prima di richiedere un preventivo
Un preventivo accurato dipende da alcune specifiche. Invia questi e un fornitore potrà consigliare il pannello giusto invece di passare al modello standard più economico:
- Applicazione - FTTH, data center, sala telecomunicazioni, LAN aziendale o armadio per esterni
- Tipo di installazione - montaggio su rack, montaggio a parete o all'aperto
- Dimensioni rack - 19-pollici e 1U, 2U o altezza personalizzata
- Conteggio delle fibre - 12, 24, 48, 72, 96, 144 o altro
- Tipo adattatore - SC, LC, FC, ST, MPO/MTP
- Polacco - UPC o APC
- Tipo di fibra - mono-modalità o multimodale
- Giunzione - con o senza vassoi di giunzione
- Pannello caricato o scaricato
- Direzione di ingresso del cavo
- Requisiti del pigtail e del cavo di connessione
- Esigenze di etichettatura e confezionamento
- Espansione futura prevista

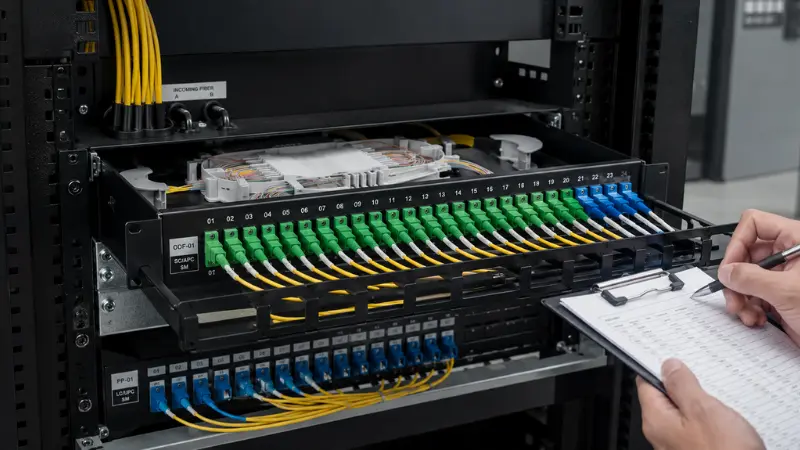

Lista di controllo per l'ispezione: verifica del pannello all'arrivo
Una volta arrivati i pannelli, un rapido controllo in entrata evita problemi in cantiere. Al di là del conteggio ovvio, conferma i dettagli che i fornitori occasionalmente ritagliano per raggiungere un prezzo:
- Il numero e il tipo di adattatore corrispondono all'ordine e la lucidatura (APC o UPC) è corretta
- Se caricati, i pigtail hanno il connettore, la lunghezza e il tipo di fibra corretti e sono posizionati in modo pulito
- I vassoi di giunzione sono presenti nel numero concordato, con maniche e capacità allentata
- Il materiale dell'alloggiamento e la finitura corrispondono alle specifiche - per le unità esterne, controllare la tenuta e il grado di protezione IP
- Pressacavi, kit di montaggio, etichette e il pacchetto accessori sono tutti presenti nella confezione
- I dati dei test sulla perdita di inserzione e sulla perdita di ritorno vengono forniti laddove promesso
Se la build include apparecchiature di terminazione nello stesso rack, questa procedura dettagliata continuainstallazione di un pannello patch e di un interruttorecopre la sequenza sul-sito.
Domande frequenti
D: Qual è la differenza tra un pannello patch ODF e un pannello patch in fibra?
R: Un ODF, o frame di distribuzione ottica, è il sistema di gestione della fibra più ampio per terminazione, giunzione, patching e archiviazione, mentre un pannello di connessione in fibra è solitamente l'unità montata su rack- o a parete-che svolge un lavoro di connessione e gestione simile. Le loro funzioni si sovrappongono così fortemente che i termini sono spesso usati insieme e, con un basso numero di fibre, la distinzione in gran parte scompare.
D: Dovrei acquistare un pannello patch in fibra caricato o scaricato?
R: Un pannello caricato viene fornito con adattatori e spesso pigtail montati, il che riduce al minimo il lavoro sul campo quando il tipo di connettore è fisso e i volumi sono ripetibili. Un pannello scarico è uno chassis vuoto che viene popolato personalmente, il che è preferibile quando i tipi di connettori variano da un sito all'altro o se si desidera immagazzinare uno chassis e configurarlo in un secondo momento. Qualunque cosa tu scelga, chiedi al fornitore di dichiararlo sul preventivo.
D: Come faccio a scegliere tra un pannello patch in fibra 1U e uno 2U?
R: Scegli 1U quando lo spazio sul rack è limitato e il lavoro consiste principalmente nell'installazione di patch pre-terminate. Passa a 2U quando lo stesso pannello deve contenere anche vassoi di giunzione, fasci di pigtail più grandi o riconfigurazioni frequenti - l'altezza extra consente di acquisire spazio di lavoro dietro e davanti agli adattatori. Non dimensionare solo in base al numero di porte.
D: Dovrei scegliere SC/APC o LC/UPC?
R: Utilizzare SC/APC per PON, FTTH e la maggior parte della distribuzione di accesso, dove la finitura angolata mantiene bassa la perdita di ritorno. Utilizza LC/UPC quando la densità delle porte o la terminazione lato switch- e ricetrasmettitore- guidano il progetto. Il fattore decisivo è il connettore già utilizzato dal cavo e dalle apparecchiature esistenti; il pannello dovrebbe seguirlo.
D: Quante porte dovrebbe avere un pannello patch in fibra?
A: Abbina i collegamenti attuali e lascia spazio libero. I siti piccoli spesso vanno bene con 12 o 24 porte; le sale telecomunicazioni e i data center necessitano generalmente di pannelli a densità pari a 48, 96 o superiore-. Una regola utile è quella delle fibre attuali più una capacità di riserva realistica, confrontata con lo spazio rack effettivamente disponibile.
D: Quando ho bisogno di un pannello patch in fibra scorrevole?
R: Scegli lo scorrimento quando i tecnici necessitano di un accesso regolare ai vassoi di giunzione, al routing interno e agli adattatori - rack con frequenti spostamenti, aggiunte, modifiche, test o aggiornamenti pianificati. Per i collegamenti che rimangono intatti per anni, un pannello fisso è il valore migliore.
D: Tutti i pannelli patch in fibra necessitano di vassoi di giunzione?
R: No. I cavi pre-terminati potrebbero non richiedere alcun vassoio. La giunzione a fusione sul campo funziona, quindi il pannello deve trasportare abbastanza vassoi, maniche e spazio di stoccaggio per il conteggio delle fibre, con un po' di riserva.
D: Un pannello patch MPO è adatto per l'FTTH ordinario?
R: Di solito no. MPO/MTP esiste per il cablaggio di backbone e data center ad alta-densità e pre-terminato. Un tipico punto di accesso FTTH è meglio servito da un ODF con montaggio a parete SC/APC; L'MPO aggiunge costi e complessità di cui raramente l'accesso PON ha bisogno.
D: Qual è la differenza tra un ODF e una scatola di terminazione in fibra?
R: Una scatola di terminazione in fibra è generalmente un involucro più piccolo per la terminazione e la protezione di un numero limitato di fibre, spesso sul bordo di accesso, mentre un ODF o un pannello di permutazione è costruito per una densità più elevata e un collegamento continuo in un rack o telaio. La linea si sfuma ai conteggi bassi, dove in pratica un ODF con montaggio a parete e una scatola di distribuzione si sovrappongono.
Conclusione
Il giusto patch panel in fibra ottica corrisponde a molto più di un numero di fibre. Si adatta all'ambiente di installazione, al connettore e al perfezionamento già utilizzati dalla rete, al metodo di giunzione, all'ingresso del cavo, allo spazio di instradamento, al modo in cui verrà mantenuto e allo spazio che lascia per crescere. Un piccolo sito FTTH è ben servito da un ODF compatto con montaggio a parete; un data center tende verso un pannello rack LC o MPO ad alta-densità; una sala telecomunicazioni che accetta cavi esterni di solito richiede un ODF rack con vassoi adeguati e gestione dei cavi.
Definisci l'ambiente e i parametri chiave prima di ordinare, condividili con il tuo fornitore e confrontali con il pannello all'arrivo. Questa disciplina è ciò che produce un pannello più facile da installare, più facile da mantenere e affidabile per tutta la vita della rete.
