Fibra multimodale OM3 e OM4: quale si adatta effettivamente alla tua rete?

OM3 e OM4 sono entrambe fibre multimodali ottimizzate per laser da 50/125 µm-. OM4 offre una larghezza di banda modale più elevata (4700 MHz·km contro 2000 MHz·km) e una portata più lunga. Se le tue corse 10GbE rimangono al di sotto dei 300 metri, OM3 funziona correttamente. Stai pianificando collegamenti 40G o 100G che si estendono oltre i 100 metri? OM4 vale il modesto premio.

Il vero quadro decisionale

Prima di approfondire le specifiche, ecco la logica attraverso cui guidiamo i clienti quando chiedono "OM3 o OM4?"

• 10GbE, funziona sotto i 300 milioni, il budget conta:OM3. Nessuna differenza di prestazioni a questa velocità e distanza.
• 10GbE, funziona tra 300 e 550 m:OM4. Questo è l'unico livello di velocità in cui la portata estesa di OM4 è davvero importante per il 10G.
• 40GbE o 100GbE, funziona sotto i 100 m:Entrambi funzionano. OM3 consente di risparmiare sui costi; OM4 aggiunge margine.
• 40GbE o 100GbE, percorre 100-150 m:OM4. OM3 non ce la farà in modo affidabile.
• Qualsiasi applicazione multimodale oltre i 500 m:Smetti di confrontare OM3 e OM4. Ti serve la fibra monomodale-.

Ciò copre probabilmente il 90% delle decisioni. Il resto di questo articolo spiega perché esistono questi limiti e dove i casi limite diventano complicati.

Cosa differisce effettivamente tra OM3 e OM4

Entrambe le fibre condividono lo stesso nucleo da 50 µm, lo stesso rivestimento da 125 µm, lo stesso rivestimento color acqua (di solito) e la stessa compatibilità dei connettori. Sono prodotti secondo gli standard ISO 11801 e ottimizzati per i laser VCSEL da 850 nm. Dall'esterno sono identici.

La differenza è interna: quanto strettamente viene controllato il gradiente dell'indice di rifrazione durante la produzione. Le tolleranze più strette di OM4 riducono la dispersione modale-la distribuzione temporale tra i diversi percorsi luminosi che viaggiano attraverso la fibra. Minore dispersione significa maggiore larghezza di banda modale effettiva (EMB): 4700 MHz·km per OM4 contro 2000 MHz·km per OM3.

Quel numero di larghezza di banda si traduce direttamente in distanza supportata a una determinata velocità. Larghezza di banda maggiore=portata più lunga prima che la qualità del segnale peggiori.

Limiti di distanza in base alla velocità: i numeri che contano

È qui che la maggior parte degli articoli diventa sciatta. Ti diranno "OM3 fa 100 metri a 100G, OM4 fa 150 metri" e lo lasceranno lì. Ma 100 Gigabit Ethernet non è una cosa sola-si tratta di standard a più livelli fisici con diversi requisiti di fibra.

1 Gigabit e 10 Gigabit Ethernet

A 1 GbE (1000BASE-SX), sia OM3 che OM4 raggiungono i 1000 metri. Nessuna differenza significativa.

A 10GbE (10GBASE-SR), il divario si allarga:

• OM3: 300 metri
• OM4: 400 metri (specifiche standard), fino a 550 metri con fibra di alta-qualità e connessioni pulite

La maggior parte dei collegamenti 10GbE aziendali scendono ben al di sotto dei 300 metri, quindi OM3 li gestisce senza problemi. La zona dei 300-400 metri è quella in cui l'OM4 riesce effettivamente a mantenere questa velocità.

40 Gigabit Ethernet (40GBASE-SR4)

40GbE utilizza l'ottica parallela: quattro corsie 10G trasmesse su quattro fibre in ciascuna direzione, che richiedono un collegamento a 8 fibreConnessione MTP/MPO.

• OM3: 100 metri
• OM4: 150 metri
•

100 Gigabit Ethernet: due animali diversi

È qui che avviene la confusione. "100G multimodale" può significare due cose molto diverse:

100GBASE-SR4utilizza quattro corsie a 25 Gbps ciascuna, richiedendo un connettore MPO a 8-fibre (stessa interfaccia fisica di 40GBASE-SR4). Limiti di distanza:

• OM3: 70 metri
• OM4: 100 metri

100GBASE-SR10utilizza dieci corsie a 10 Gbps ciascuna, richiedendo un connettore MPO a 24 fibre. Limiti di distanza:

• OM3: 100 metri
• OM4: 150 metri

SR4 è molto più comune nelle implementazioni attuali perché utilizza meno fibra e si allinea con i fattori di forma del ricetrasmettitore QSFP28. SR10 esiste ma vede un'adozione limitata. Quando qualcuno dice "100G su multimodale", quasi sempre intende SR4, il che significa che OM3 raggiunge il massimo a 70 metri, non a 100.

Abbiamo visto clienti specificare OM3 per collegamenti 100G presupponendo una portata di 100-metri, per poi scoprire che la loro corsa di 85 metri non era certificata. Se stai distribuendo 100GBASE-SR4, considera 70 metri come il soffitto OM3 e pianifica di conseguenza.

L'errore che vediamo più spesso

I clienti si tormentano per OM3 rispetto a OM4 quando il vero problema è qualcos'altro.

Nella nostra esperienza, il tipo di fibra raramente causa problemi di implementazione. Cosa causa problemi:

• Disadattamenti di polarità MPO.Metodo A, B o C? La polarità errata interrompe il collegamento indipendentemente dal tipo di fibra.
• Connettori sporchi.Un granello di polvere su una ghiera MPO provoca una perdita maggiore rispetto alla differenza tra le specifiche di attenuazione OM3 e OM4.
• Miscelazione accidentale di tipi di fibre.Qualcuno collega un cavo OM3 a un trunk OM4 o, peggio, collega la fibra da 50 µm all'infrastruttura OM1 preesistente da 62,5 µm. La mancata corrispondenza del core (non il grado) causa una perdita di 3-4 dB.
• Mancata corrispondenza della velocità del ricetrasmettitore/fibra.Collegare un ricetrasmettitore-solo 10G a un collegamento progettato per l'ottica parallela 40G e poi chiedersi perché non funziona.

Se stai realizzando una nuova costruzione, scegli un grado di fibra e standardizzalo. OM4 costa leggermente di più ma elimina ogni ansia da distanza per gli aggiornamenti 40G/100G. Se stai aggiungendo all'infrastruttura OM3 esistente, mantieni OM3 a meno che tu non sia sicuro di aver bisogno che la copertura extra-la combinazione degradi comunque l'intero percorso verso le prestazioni di OM3.

Quando saltare completamente la modalità multimodale

Ecco un consiglio che diamo che potrebbe sembrare controintuitivo per un fornitore di fibra: a volte la risposta non è OM3 o OM4. È la modalità-singola.

La fibra multimodale esiste perché è più economica da terminare e storicamente richiede ricetrasmettitori meno costosi. Ma questo divario di costo si è ridotto. 10G monomodale-I moduli SFP+ ora costano solo marginalmente di più rispetto agli equivalenti multimodali. E la modalità-singola ti offre:

• Distanze misurate in chilometri, non in metri
• Un chiaro percorso di aggiornamento a 25G, 40G, 100G, 400G senza vincoli di distanza
• Nessuna confusione OM3/OM4/OM5, la modalità-OS2 singola-funziona e basta

Se la distanza da un edificio all'altro-a-supera i 300 metri o se stai installando una nuova dorsale del campus che deve durare 15+ anni, la modalità singola- spesso ha più senso che cercare di estendere la modalità multimodale ai suoi limiti. Il costo leggermente più alto del ricetrasmettitore ti offre una flessibilità che la modalità multimodale non può eguagliare.

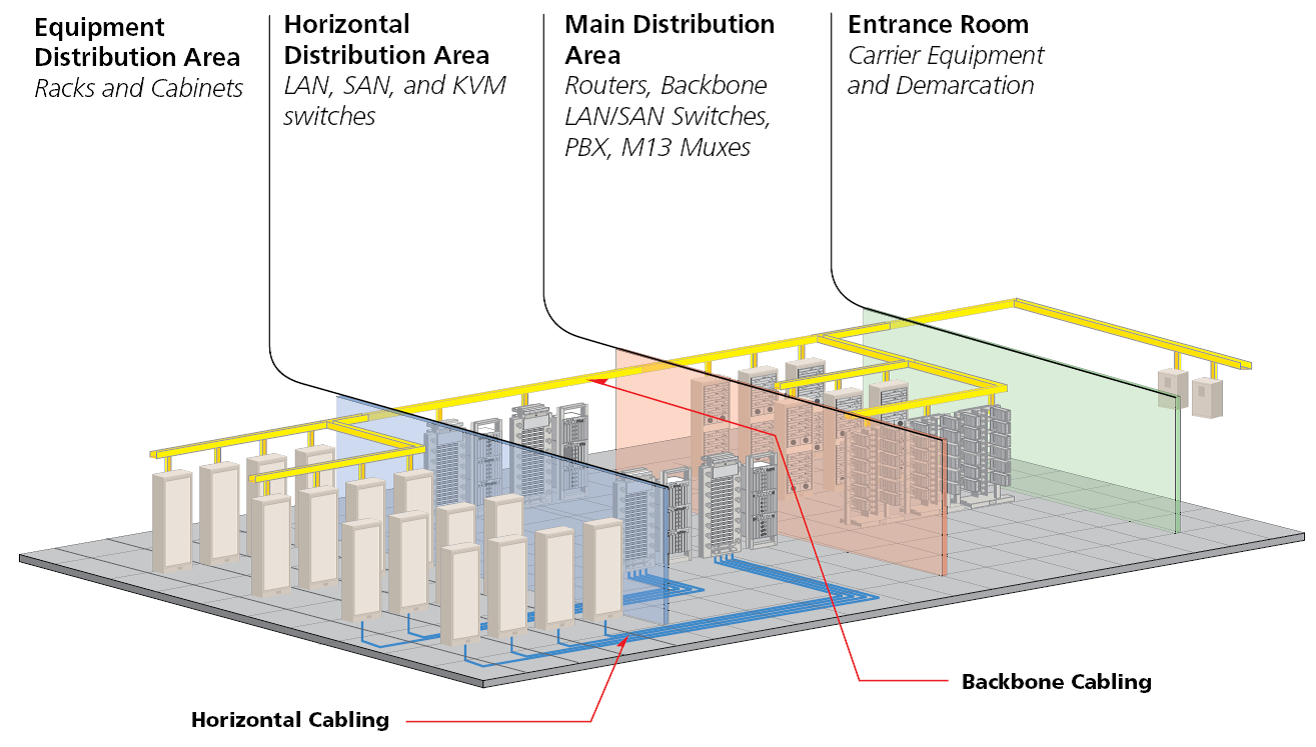

Detto questo, per le connessioni foglia-dorsale del data center, i collegamenti da server-a-switch e la maggior parte delle corse intra-edifici, la modalità multimodale rimane-efficace e pratica in termini di costi. Basta non forzarlo dove non si adatta.

Attenuazione: una preoccupazione secondaria

La fibra OM3 specifica un'attenuazione massima di 3,5 dB/km a 850 nm. OM4 migliora questo valore a 3,0 dB/km. La differenza di 0,5 dB/km sembra significativa, ma a distanze multimodali tipiche (sotto i 300 metri), si traduce in frazioni di decibel-meno della variazione che vedrai tra gli accoppiamenti dei connettori.

L'attenuazione conta di più per i calcoli del budget di collegamento nelle installazioni marginali. Se stai spingendo OM3 vicino al limite di 300-metri a 10GbE con più patch point, ogni frazione di dB conta. Ma per la maggior parte delle implementazioni standard, la differenza di larghezza di banda/distanza tra OM3 e OM4 è più rilevante per la decisione rispetto all'attenuazione.

Identificazione della fibra nelle installazioni esistenti

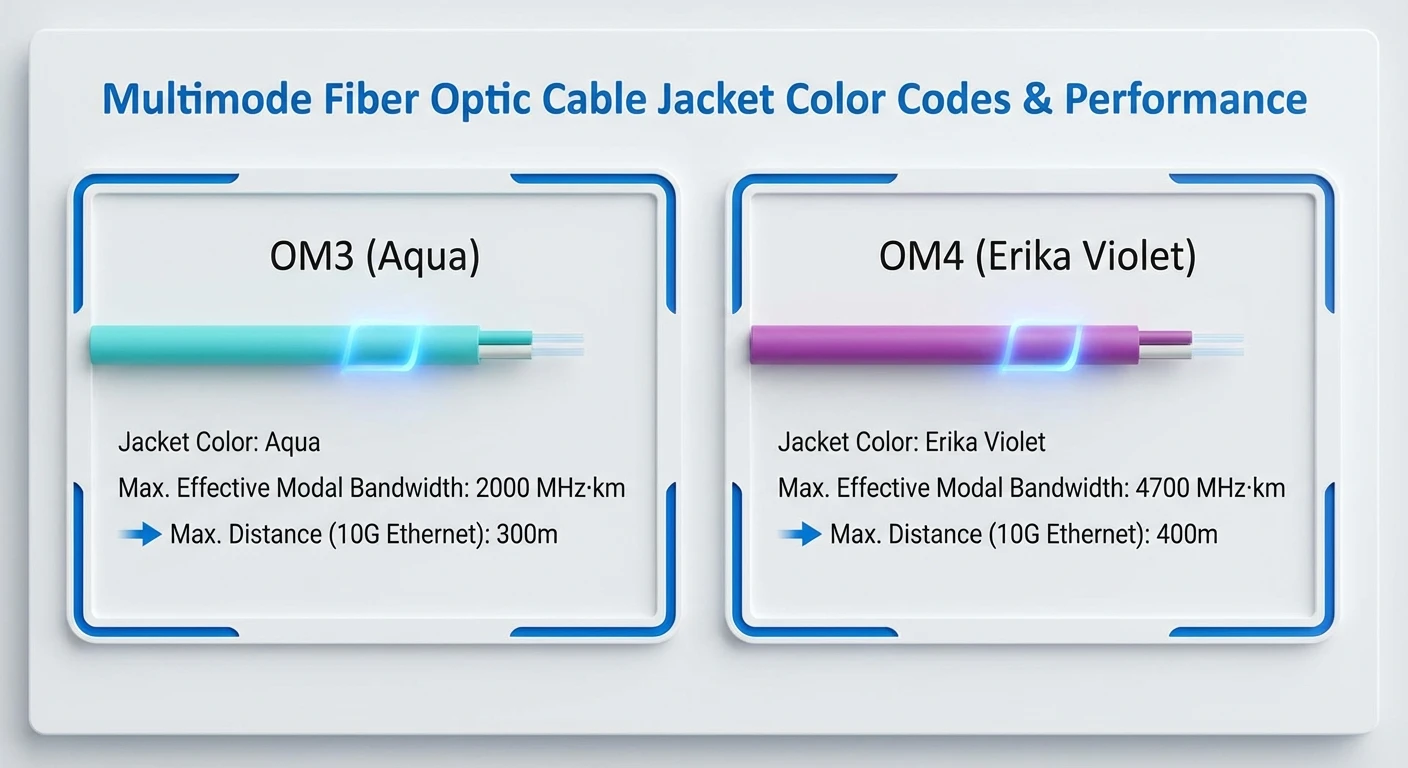

Versione rapida: OM3 e OM4 utilizzano entrambi tradizionalmente giacche acqua. Alcuni produttori ora utilizzano "Erika Violet" (una tonalità viola-magenta) specificatamente per OM4, ma l'adozione è incoerente-soprattutto in Nord America dove molti OM4 vengono ancora spediti in acqua.

Se è necessario identificare un cavo senza etichetta: controllare i contrassegni stampati sulla guaina (i produttori stampano il tipo di fibra a intervalli regolari) o estrarre la documentazione. Il colore visivo da solo non è affidabile a meno che tu non sappia che l'installatore ha seguito la convenzione viola.

Che dire dell'OM5?

OM5 (fibra multimodale a banda larga) supporta il multiplexing a divisione di lunghezza d'onda a onde corte su 850-953 nm. Consente una larghezza di banda aggregata più elevata eseguendo più lunghezze d'onda sulla stessa coppia di fibre, utile per applicazioni 100G e 400G utilizzando l'ottica SWDM.

Per la maggior parte delle distribuzioni attuali, OM5 è eccessivo. È retrocompatibile con OM3/OM4 a 850 nm standard, quindi rappresenta una scelta a prova di futuro-se l'adozione di SWDM cresce. Ma oggi la decisione pratica resta OM3 contro OM4. Non promuoviamo OM5 a meno che un cliente non abbia requisiti SWDM specifici.

Realtà dei costi

OM4 richiede un sovrapprezzo rispetto a OM3, ma il divario non è drammatico per i cavi di connessione e gli assemblaggi brevi-a volte solo una differenza di pochi punti percentuali. Il premio è più evidente sui cavi lunghi e sugli ordini di grandi-quantità.

Dove il calcolo dei costi diventa interessante: se la portata estesa di OM4 elimina la necessità di un telaio di distribuzione intermedio o consente di consolidare due sale apparecchiature in una, il premio per il cavo si ripaga molte volte. Al contrario, se tutte le tue corse rientrano comodamente nei limiti OM3, pagare un extra per la capacità inutilizzata non ha senso.

In genere consigliamo: le nuove build del data center si standardizzano su OM4; l'infrastruttura OM3 esistente rimane OM3 a meno che un collegamento specifico non richieda una portata più lunga; i progetti con budget-limitato con corse inferiori a 100 metri possono tranquillamente scegliere OM3.

Scenari di progetti reali su cui abbiamo lavorato

Alcuni esempi tratti da conversazioni reali con i clienti che illustrano come si svolge tutto ciò:

Scenario 1: aggiornamento della rete del magazzino.Una società di logistica aveva bisogno di connettere nuovi switch 10GbE in un centro di distribuzione di 180.000 piedi quadrati. Corsa più lunga: 140 metri. Il loro appaltatore ha citato OM4 "a prova di futuro-." La nostra opinione: OM3 gestisce comodamente 10GbE a 300 metri. A meno che non stiano pianificando 40G/100G nei prossimi 5 anni (non lo hanno fatto), OM4 aggiunge costi senza benefici. Hanno scelto OM3 e hanno risparmiato il 12% sui cavi.

Scenario 2: tessuto foglia-dorso del data center.Un fornitore di colocation che sta sviluppando nuovi pod con 100GBASE-SR4 tra spine e interruttori a foglia. Corsa media: 65 metri, più lunga: 95 metri. Inizialmente specificarono OM3 presupponendo il limite di "100 metri" che avevano visto in vari articoli. Problema: 100GBASE-SR4 su OM3 raggiunge il massimo a 70 metri. Le loro corse di 95 metri non sarebbero certificabili. Passato a OM4 (limite di 100 metri per SR4), problema risolto.

Scenario 3: sostituzione della dorsale del campus.Un'università che sostituisce la vecchia infrastruttura OM1 tra gli edifici. Alcune corse superavano i 400 metri. Hanno chiesto informazioni su OM4 per massimizzare la distanza multimodale. Il nostro consiglio: a 400+ metri stai combattendo la fisica multimodale. La fibra OS2 mono-modalità costa leggermente di più per i ricetrasmettitori, ma garantisce una portata su scala chilometrica-e un percorso di aggiornamento di 20-anni. Sono passati alla modalità mono-per i collegamenti tra gli edifici-, mantenendo la modalità multimodale per la distribuzione all'interno degli edifici.

Questi esempi condividono un filo conduttore comune: la risposta giusta dipende dai requisiti di distanza effettivi e da tempistiche di aggiornamento realistiche, non da scenari teorici "what if".

Note su connettore e terminazione

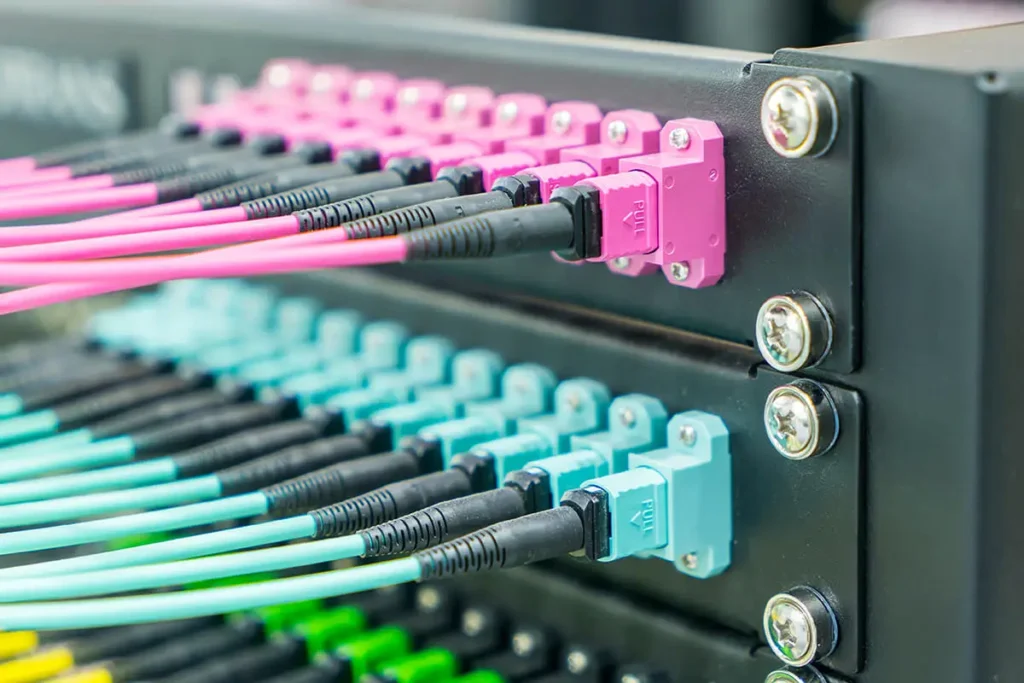

Sia OM3 che OM4 utilizzano hardware di terminazione identico.connettori LCdominano le moderne installazioni per connessioni duplex;connettori MTP/MPOgestire l'ottica parallela per 40G e 100G. Gli assiemi-terminati in fabbrica offrono prestazioni di perdita più costanti rispetto alla terminazione sul campo-se stai distribuendo collegamenti ad alta-velocità, pre-terminatiCavi trunk e breakout OM4 MTPridurre le variabili di installazione.

Una nota pratica: per l'ottica parallela 40G/100G, verificare che il tipo di polarità MPO (metodo A, B o C) corrisponda tra i cavi principali e l'apparecchiatura. Gli errori di polarità causano guasti al collegamento che non hanno nulla a che fare con la qualità della fibra.

Domande frequenti

Linea di fondo

OM3 rimane una scelta solida per le implementazioni 10GbE entro 300 metri-che copre la maggior parte degli scenari LAN aziendali. OM4 giustifica il suo vantaggio quando si distribuiscono collegamenti 40G/100G, quando le corse superano i limiti di distanza di OM3 o quando si desidera margine per futuri aggiornamenti di velocità senza ricablare.

Gli errori più grandi non sono scegliere il voto sbagliato. Stanno forzando la modalità multimodale dove la modalità singola- ha più senso, mescolando tipi di fibra incompatibili o trascurando la polarità MPO nelle implementazioni a ottica parallela. Se li prendi bene, la decisione OM3/OM4 diventerà semplice.

Hai bisogno di aiuto per specificare la fibra per un progetto specifico? Il nostro team tecnico può esaminare i tuoi requisiti di distanza e consigliare la giusta combinazione ditipi di fibra multimodale, configurazioni dei connettori e gruppi trunk/patch.
