Tipi di splitter PLC

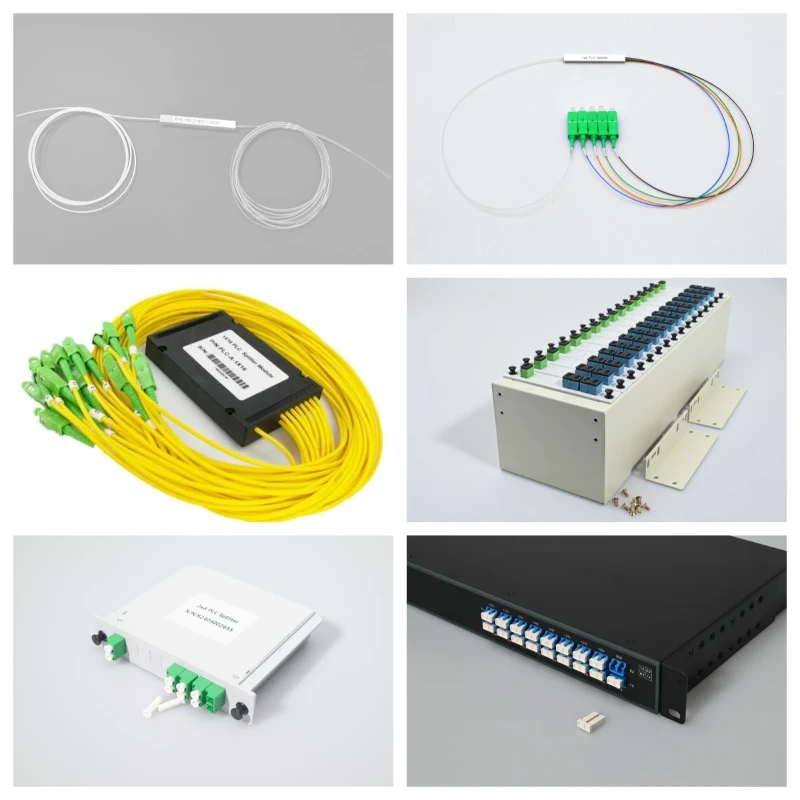

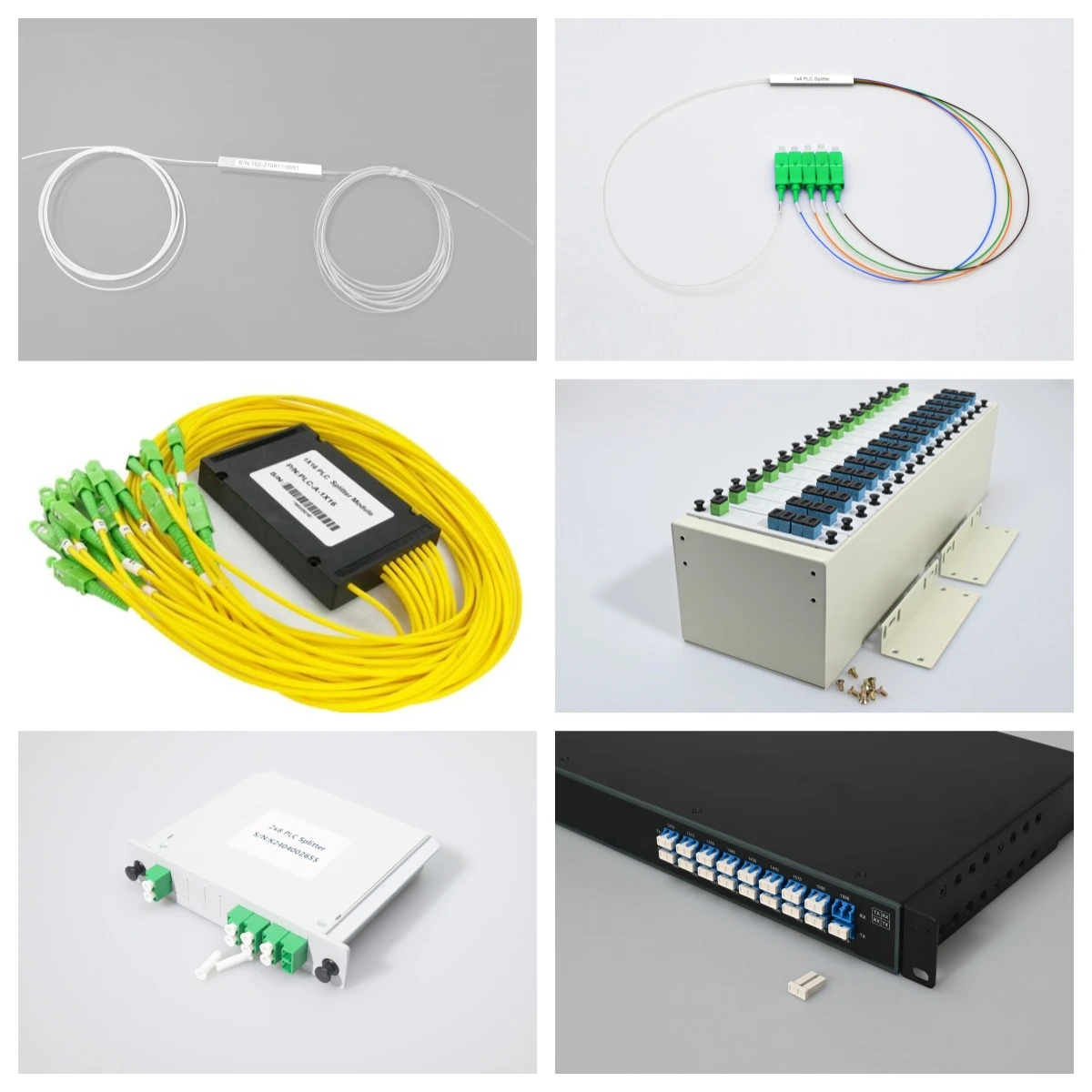

I tipi di splitter PLC sono classificati principalmente in base a diversi metodi di imballaggio, tra cui tipo di dispositivo, microimballaggio, imballaggio in scatola (ABS, LGX), tipo plug-, montaggio su rack, montaggio a parete, ecc.
Struttura del dispositivo
Il distributore ottico PLC di tipo fibra nuda lascia fibre nude a tutte le estremità. Adatto principalmente per occasioni in cui lo smontaggio non è frequente, come scatole di connessione cavi, pannelli di distribuzione in fibra ottica, ecc.
Struttura di microincapsulamento
I separatori ottici miniaturizzati sono incapsulati in tubi di acciaio miniaturizzati e possono essere suddivisi in quelli con collegamento delle fibre di testa e coda e quelli senza collegamento delle fibre di testa e coda. I connettori sono generalmente disponibili nei tipi SC, LC, FC e ST. Può essere installato in scatole di giunzione per cavi in fibra ottica, scatole per moduli e scatole di distribuzione.
Splitter PLC di tipo box in ABS
Gli splitter confezionati in scatola sono attualmente il tipo più comunemente utilizzato da vari operatori, con l'imballaggio in ABS che è compatto e più flessibile nell'applicazione.
Sdoppiatore PLC tipo LGX
LGX incapsula lo splitter ottico in una piccola scatola metallica, che può essere installata in un telaio da 19 pollici 1U/2U/3U. I terminali di ingresso e uscita hanno una struttura in fibra di coda, che facilita il collegamento agli adattatori del pannello ODF e fa risparmiare tempo. Il design compatto e micro di LGX è plug and play, facilitando l'installazione in scatole di distribuzione in fibra ottica, sottotelai ODF, scatole terminali in fibra ottica e scatole di giunzione per cavi in fibra ottica.
Collegare lo splitter PLC
Lo splitter PLC plug{0}}è installato e fissato nella scatola plug{1}}e i tipi di interfaccia includono SC/FC/LC, ecc. È adatto principalmente per punti di distribuzione in corridoio o esterni in modalità di accesso FTTH, solitamente installato in scatole FTTH montate a parete. Gli splitter PLC 1X4, 8, 16, 32 e 2X8, 16, 32 comunemente utilizzati vengono utilizzati come vassoi plug per l'installazione in chassis specifici del cliente, in particolare nelle scatole da corridoio.
Splitter PLC montato su rack
Gli splitter ottici montati su rack sono progettati per l'installazione in armadi standard da 19" e possono soddisfare i requisiti di elevata densità di cablaggio dei data center o delle sale server. Sono generalmente confezionati in scatole di metallo e facili da installare nell'ingegneria della fibra ottica, fornendo una buona protezione per i dispositivi splitter PLC. Sono disponibili varie interfacce di installazione dell'adattatore come connettori SC, LC, FC o ST. Gli splitter ottici montati su rack sono ampiamente utilizzati nei progetti FTTX, nei sistemi TV via cavo e centri di comunicazione dati.
