Perché la suddivisione sbilanciata ha senso per i progetti FTTH rurali

Il progetto ha funzionato. Semplicemente non era il modo più efficiente per collegare 32 case così sparse.

Quella conversazione è abbastanza tipica di ciò che vediamoFTTH ruraleprogetti. La sfida non è la fattibilità tecnica-ma l'economia. E una volta che inizi a ottimizzare il costo per casa nelle aree a bassa-densità, finisci per considerare seriamente una suddivisione sbilanciata.

Allora cosa sta succedendo veramente qui? Il problema si riduce a una discrepanza fondamentale tra il modo in cui funziona l’architettura PON tradizionale e il modo in cui gli abbonati rurali sono fisicamente distribuiti.

In un quartiere densamente popolato, potresti avere 64 case in un raggio di 500 metri da un armadio divisorio. Installi uno splitter 1:64, fai passare cavi corti in ogni casa e l'economia funziona magnificamente. Il costo dello splitter viene suddiviso tra 64 abbonati. I percorsi dei cavi sono brevi. Tutti sono felici.

Ora immagina un percorso rurale. Ci sono forse 30 case sparse lungo 20 chilometri di strada. Alcuni sono raggruppati in gruppi di 4-6 vicino agli incroci. Altri si siedono da soli su lotti di 40 acri. Se provi a servirli con uno splitter centralizzato, farai scorrere singoli fili di fibra per chilometri per raggiungere le case all'estremità della tua area di servizio.

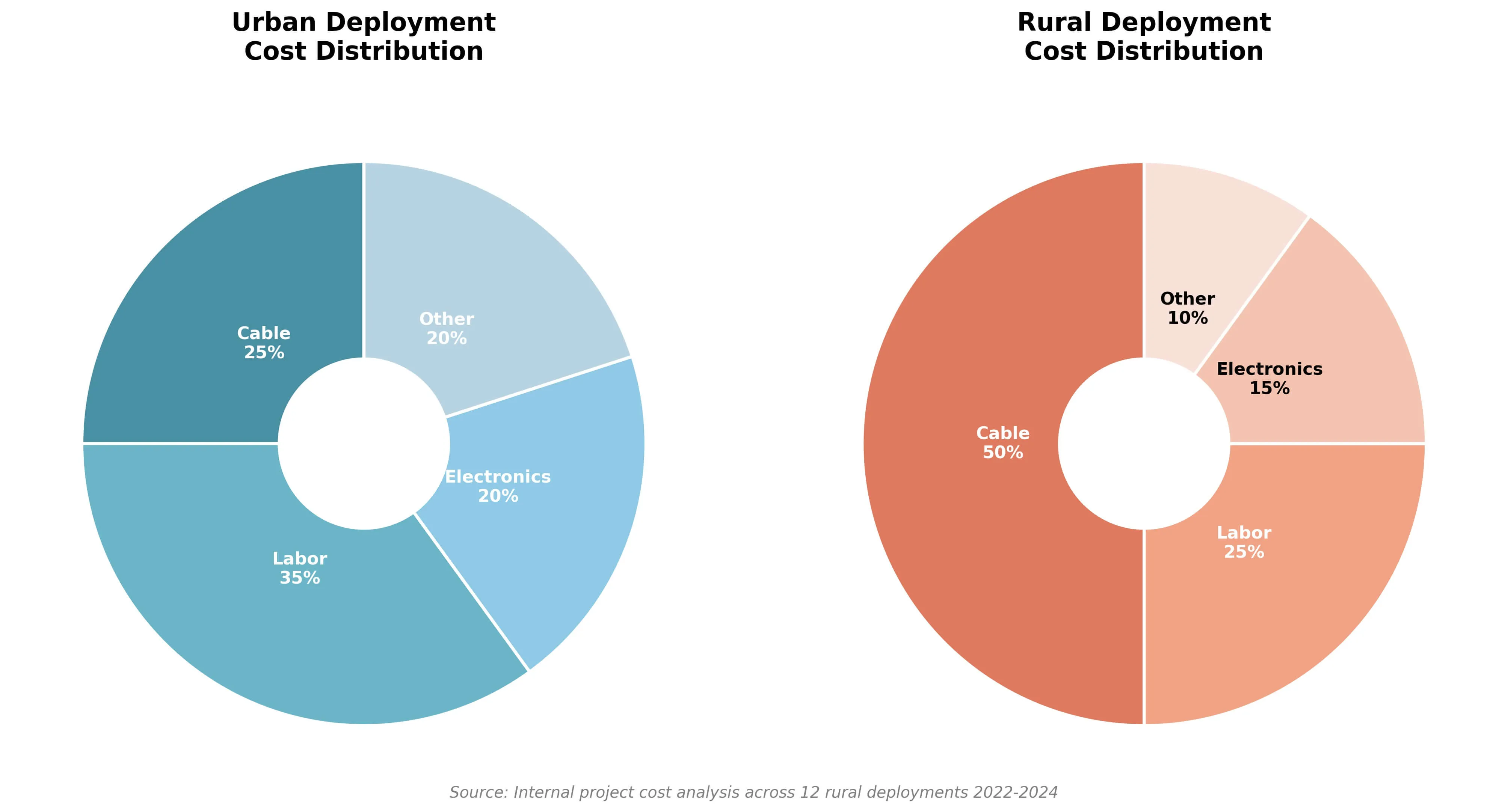

Ecco dove vanno effettivamente i soldi in una tipica costruzione rurale:

Si noti come i costi del lavoro rimangono relativamente stabili tra i due scenari, ma i costi dei cavi aumentano nelle aree rurali. Questo è il tuo punto di leva. Quando il cavo rappresenta la metà del costo del progetto anziché un quarto, ogni decisione progettuale che aumenti la lunghezza della fibra incide pesantemente sul budget. Inoltre, i tradizionali design degli splitter bilanciati aggiungono molta fibra non necessaria negli scenari rurali.

L'approccio alternativo-ed è quello che abbiamo consigliato all'ISP del Montana-utilizza la cosiddetta suddivisione sbilanciata o asimmetrica. Il concetto non è nuovo. Gli ingegneri delle telecomunicazioni utilizzano da decenni prese ottiche nella distribuzione della TV via cavo. Ma sta guadagnando molta popolaritàFTTH ruraleperché affronta direttamente il problema-del costo della fibra.

Una rapida introduzione tecnica se hai meno familiarità con i tipi di splitter:

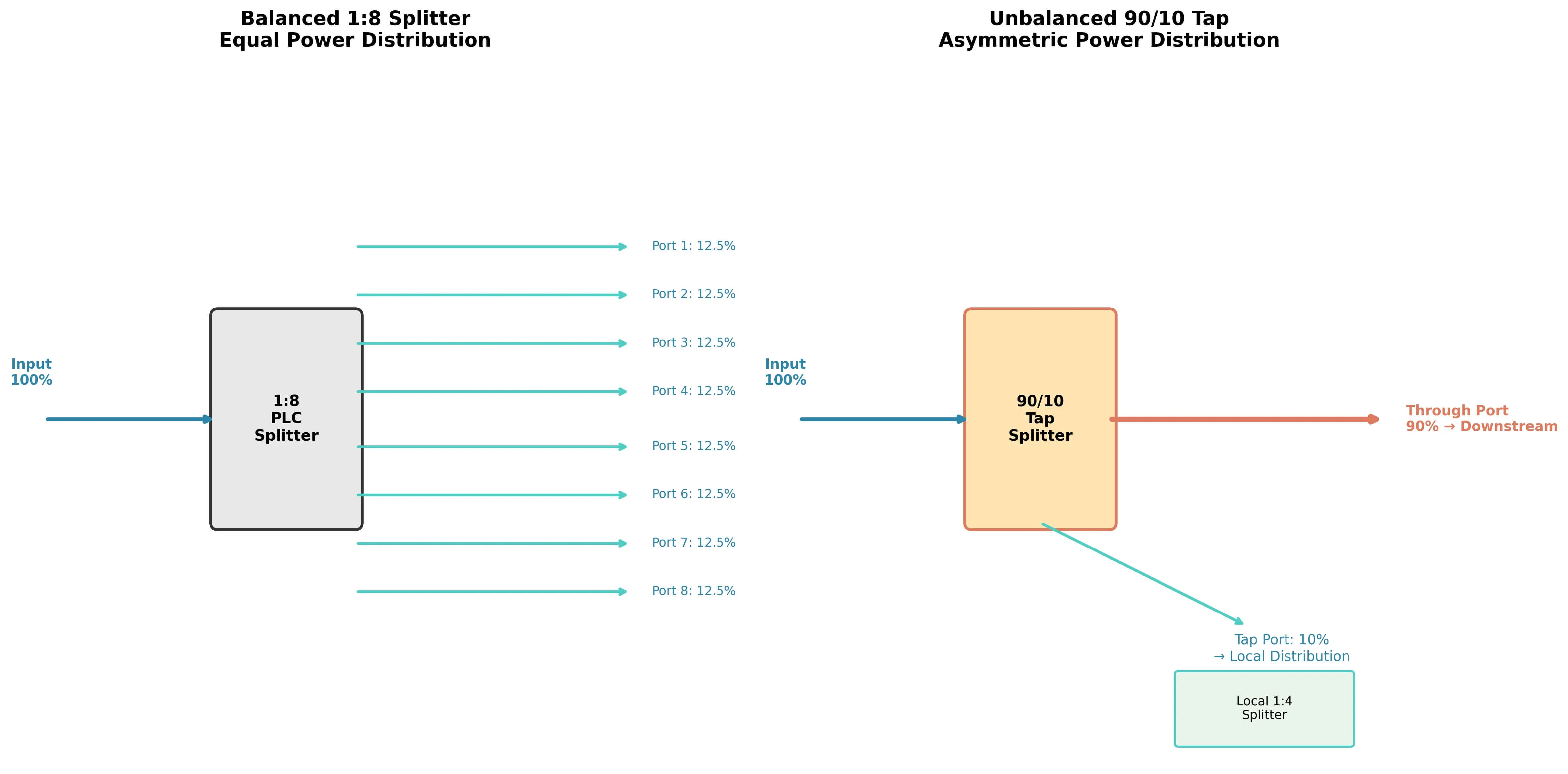

StandardDivisore PLCle configurazioni dividono equamente la potenza ottica in ingresso tra tutte le uscite. Uno splitter 1:8 invia il 12,5% della luce a ciascuna delle sue otto porte di uscita. Uno splitter 1:32 divide la potenza in 32 parti uguali. Questi splitter bilanciati funzionano alla grande quando è necessario servire un gruppo di abbonati da un'unica posizione.

Gli splitter sbilanciati fanno qualcosa di diverso. Invece di una divisione equa, dividono il potere secondo un rapporto stabilito-diciamo 90/10 o 70/30. La porzione più grande continua lungo la fibra del tronco per servire le posizioni a valle. La porzione più piccola si collega per servire gli abbonati in quel punto specifico.

Perché questo è importante per le reti rurali? Perché puoi concatenare-più derivazioni sbilanciate lungo una singola fibra trunk, estraendo in ogni posizione l'energia appena sufficiente per servire le case locali preservando al tempo stesso il budget ottico per le posizioni più avanti lungo la linea.

Una nota dei nostri ingegneri senior sulla selezione del rapporto di presa:

Quando decidiamo tra 90/10 e 70/30, non ci limitiamo a fissare i valori di attenuazione in un foglio di calcolo. C'è un fattore pratico che viene costantemente trascurato:futuro margine di manutenzione.

Ecco la nostra regola pratica. Se un cluster attualmente ha solo 3 case ma c'è un terreno libero nelle vicinanze, solitamente consigliamo un rapporto di tocco leggermente più grande di quello richiesto rigorosamente dai calcoli-diciamo 80/20 invece di 90/10. Il motivo? Nelle aree rurali, inviare una squadra a ri-riambire un rubinetto della linea costa molto di più della potenza ottica risparmiata riducendo al minimo. Preferiamo sacrificare in anticipo 1 dB di margine downstream piuttosto che perdere la possibilità di aggiungere abbonati in un secondo momento senza una rielaborazione importante. Costruisci subito la stanza "plug and play"; ti ringrazierai tra due anni quando una nuova casa verrà costruita lungo la strada.

Esaminiamo come funziona effettivamente sul campo. Prendi quel progetto del Montana di cui abbiamo parlato. Dopo aver esaminato il loro design originale, li abbiamo aiutati a modellare un'alternativa utilizzando un'architettura di rubinetto distribuita.

Il progetto originale prevedeva un cavo di distribuzione da 48-fibre che percorresse l'intero percorso di 18 chilometri, con fibre che si staccavano in vari punti per raggiungere i gruppi di abbonati. Totale chilometri di fibra nel progetto: circa 380.

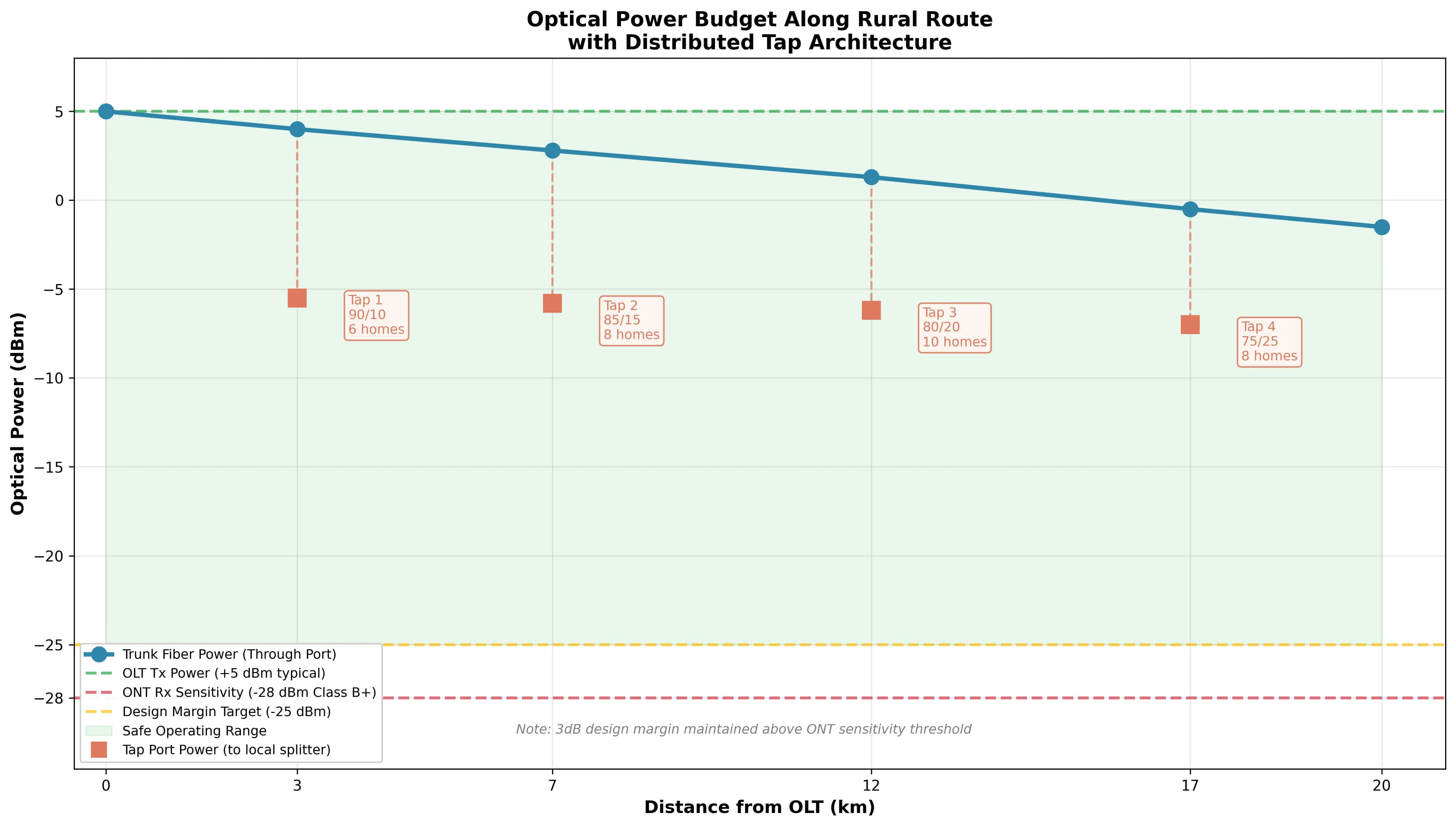

L'approccio rivisto utilizzava un trunk a 2-fibra (primaria più backup) con punti di presa in corrispondenza di ciascun cluster di abbonati. Nel primo ammasso-a circa 3 chilometri dalla testa-un'estremità 90/10 devia il 10% della potenza ottica a un piccoloCasella FDB/FATospita uno splitter bilanciato 1:8. Serve 6 case vicine. Il restante 90% prosegue lungo il tronco.

Al chilometro 7, un altro rubinetto (questo 85/15) serve un gruppo di 8 case. Al chilometro 12, un rubinetto 80/20 gestisce 10 abitazioni. E così via lungo il percorso finché il cluster finale non riceve tutta la potenza ottica che rimane-ancora ben all'interno del budget energetico GPON per il corretto funzionamento ONT.

Stime dei costi dei cavi basate sui prezzi della fibra all'ingrosso del 2024; i costi effettivi variano in base al fornitore, al tipo di cavo e al volume dell'ordine.

ILla riduzione delle fibre è arrivata a circa il 65%. Anche tenendo conto delle unità di rubinetto e degli involucri aggiuntivi in ​​ogni punto del cluster, il risparmio netto di materiale ha superato i 40.000 dollari su questo percorso di 18 chilometri.

Per questo ISP, i 40.000 dollari risparmiati sul cavo hanno significato poter estendere la portata della fibra ad altre due piccole comunità che in precedenza erano state ritenute "irrealizzabili" nell'ambito del budget della sovvenzione. Questo è il vero vantaggio-non solo risparmiare denaro, ma espandere ciò che è effettivamente possibile all'interno di una dotazione di finanziamento fissa.

L'ISP è andato avanti con il design sbilanciato. Abbiamo fornito ilSplitter PLCe ho lavorato con loro sulla selezione del rapporto di tocco per ciascun nodo.

Non è possibile semplicemente collegare le prese lungo una fibra senza capire cosa succede al budget di potenza ottica. È qui che le implementazioni rurali diventano tecnicamente interessanti-e dove alcuni pianificatori di rete incontrano problemi.

Ogni componente di un PON introduce una perdita. La fibra stessa attenua il segnale a circa 0,35 dB per chilometro alla lunghezza d'onda di 1310 nm. I connettori aggiungono 0,3-0,5 dB ciascuno. Le giunzioni contribuiscono con 0,1-0,2 dB. E gli splitter introducono perdite in base alla loro configurazione.

Per gli splitter bilanciati, il calcolo è semplice: uno splitter 1:8 introduce circa 10,5 dB di perdita indipendentemente dalla porta di uscita misurata. Tutte le porte vedono lo stesso livello di potenza.

I rubinetti sbilanciati si comportano diversamente. La porta passante (che trasporta l'alimentazione alle prese a valle) presenta una perdita relativamente bassa-tipicamente 0,5-2,5 dB a seconda del rapporto di suddivisione. La porta di derivazione (che serve gli abbonati locali) registra una perdita maggiore corrispondente alla sua minore allocazione di potenza.

La tabella seguente mostra i valori tipici della perdita di inserzione per i rapporti di presa comuni. Si tratta di cifre rappresentative-verificate sempre rispetto alle specifiche del produttore per i componenti effettivi che stai distribuendo.

Fonte: compilato a partire dalle schede tecniche di diversi produttori di splitter PLC, tra cui Corning, CommScope e vari fornitori OEM. I valori rappresentano le prestazioni tipiche a 1310/1550 nm; le specifiche effettive variano in base al produttore.

Un sistema GPON standard fornisce circa 28 dB di budget ottico tra il trasmettitore OLT e il ricevitore ONT. XGS-PON offre 29-35 dB a seconda della classe del ricetrasmettitore. Il tuo compito è garantire che ogni abbonato-incluso quello all'estremità della catena di tocco riceva un segnale adeguato entro tale budget.

Un avvertimento dai nostri team sul campo:

Molti pianificatori calcolano il budget di 28 dB fino all'ultimo punto decimale, sfruttando ogni chilometro possibile fuori dal collegamento. Ma in luoghi come il Montana o la Scandinavia settentrionale, bisogna tenere conto delle perdite invernali.

Lo abbiamo misurato noi stessi: il freddo estremo provoca la contrazione dei cavi in ​​fibra e gli adattatori-di qualità inferiore possono sviluppare piccoli cambiamenti fisici che introducono una perdita aggiuntiva da 0,5 a 1 dB che non c'era a settembre. La nostra regola di progettazione è semplice-quando calcoliamo la potenza all'ultimo ONT in una catena,inseriamo almeno 3 dB di margine rigido. Se i tuoi calcoli mostrano -26 dBm presso l'abbonato finale e lo definisci buono, sei ad una bufera di neve o ad un connettore obsoleto di distanza da una chiamata di servizio. Non sacrificare la stabilità del collegamento solo per aggiungere un tocco in più.

I componenti fisici contano tanto quanto il design ottico. Ogni punto di derivazione necessita di un involucro che protegga lo splitter, fornisca punti di connessione per i cavi di derivazione e sopravviva a qualsiasi condizione atmosferica che il territorio di servizio gli presenta.

Per le implementazioni rurali, ciò significa in genere una classificazione per esterni-Casella FDB/FATcon grado di protezione IP55 o superiore. La custodia deve ospitare il divisore di presa più un piccolo divisore bilanciato (tipicamente 1:4 o 1:8) per la distribuzione locale. Il numero di porte dovrebbe corrispondere al cluster del tuo abbonato con spazio per alcune riserve. Inoltre, le opzioni di montaggio devono adattarsi ai tuoi scenari di installazione effettivi-montaggio su palo, su trefolo o su parete a seconda della posizione.

Abbiamo visto progetti inciampare specificando allegati che sembravano adeguati sulla carta ma che non funzionavano sul campo. Una scatola classificata per 8 derivazioni di abbonati non aiuta se non è possibile instradare e gestire i cavi di derivazione in modo pulito. Una custodia con staffe solo per il montaggio a parete-- diventa un problema quando metà delle posizioni dei rubinetti si trovano su pali della luce.

Quando forniamoScatole terminali in fibra otticaPer progetti come quello nel Montana, ci concentriamo sulle-caratteristiche pratiche-come il routing interno dedicato per il modulo tap sbilanciato-per garantire che il box rimanga gestibile anche quando i cluster crescono. Ciò che conta più di qualsiasi prodotto specifico è abbinare le specifiche della custodia alle condizioni effettive del campo. Una scatola da $ 50 che non sigilla adeguatamente contro la polvere ti costerà molto di più in rotoli di camion rispetto a una scatola da $ 80 che fa il lavoro bene la prima volta.

Una domanda che sorge costantemente: quando ha effettivamente senso una suddivisione sbilanciata invece di attenersi alla tradizionale architettura equilibrata?

La risposta onesta è che dipende dalla geometria specifica del tuo percorso. Ma alcuni modelli sono abbastanza coerenti.

L'architettura di tipo tap distribuito tende a vincere quando la densità di abbonati scende al di sotto di circa 15-20 case per percorso-chilometro. A densità più elevate, il risparmio sulla fibra diminuisce perché sei già relativamente vicino alla maggior parte degli abbonati, indipendentemente da dove metti lo splitter. A densità più basse-soprattutto quando le case sono raggruppate in gruppi separati da lunghi tratti di strada deserta, i risparmi si accumulano rapidamente.

Anche la lunghezza del percorso è importante. Su percorsi brevi inferiori a 5-8 chilometri, la complessità della gestione di più punti di presa potrebbe non giustificare il risparmio di fibra. Sui percorsi lunghi che superano i 15-20 chilometri, spesso si ottengono risparmi sostanziali che superano facilmente i costi aggiuntivi di pianificazione e dei componenti.

Quando abbandonare un'architettura sbilanciata-la nostra opinione onesta:

Guarda, questo approccio ci piace e lo consigliamo spesso. Ma ci sono situazioni in cui dovresti restare con i tradizionali design bilanciati 1:32 o 1:64:

1. Aree di crescita suburbana “a macchia d'olio”.Se il tuo percorso attraversa un terreno che sta per vedere un importante sviluppo edilizio nei prossimi tre anni, una catena di rubinetti sbilanciata si saturerà rapidamente. Espandersi in un secondo momento significa ri-ingegnerizzare l'intero budget ottico o gestire un'infrastruttura parallela. Nessuno dei due è divertente. In questi casi, la flessibilità di un'architettura bilanciata-dove puoi semplicemente illuminare le porte splitter inutilizzate-vale il costo aggiuntivo del cavo.

2. I tuoi team di manutenzione non sono OTDR-a proprio agio.La risoluzione dei problemi di una rete sbilanciata è davvero più difficile di una semplice divisione 1:32. Il profilo di perdita assomiglia a una scala su una traccia OTDR e se i tuoi tecnici sul campo sanno solo come utilizzare un localizzatore visivo di guasti a luce rossa-, avranno difficoltà. Abbiamo visto operatori adottare design con rubinetti distribuiti e poi trascorrere sei mesi frustrati perché ogni chiamata di servizio richiede il doppio del tempo. Se il tuo team non è pronto per la curva di apprendimento, paga la fibra extra e mantieni semplice la manutenzione.

QuandoSplitter bilanciati e sbilanciatidiventa un rischio imminente, di solito chiediamo: quanto sei sicuro delle tue proiezioni di crescita degli iscritti e quanto è competente il tuo team sul campo? Se entrambe le risposte sono "piuttosto solide", quella sbilanciata di solito vince in termini di costi. Se una delle risposte è "onestamente, non sono sicuro", la soluzione equilibrata ti dà più spazio per adattarti.

Il test e la certificazione per le reti sbilanciate richiedono un adeguamento rispetto alle procedure PON standard. Più punti di suddivisione creano tracce OTDR che hanno un aspetto diverso dalle tradizionali architetture a singolo-splitter e i tecnici devono capire cosa stanno vedendo.

Ogni tocco viene visualizzato come un evento di perdita distinto su una traccia OTDR. La perdita della porta passante è relativamente piccola (sotto i 2 dB per la maggior parte dei rapporti), mentre la porta di derivazione mostra una perdita maggiore corrispondente al rapporto progettato. I tecnici che non hanno familiarità con questa architettura a volte interpretano erroneamente queste perdite attese come difetti.

VIAVI e altri produttori di apparecchiature di prova hanno aggiunto modalità specifiche per caratterizzare le reti splitter coniche/sbilanciate. Secondo la documentazione tecnica di VIAVI, i loro prodotti PON OTDR ora includono "supporto splitter non bilanciato" specificamente per soddisfare i requisiti di test delle architetture tap distribuite.

La documentazione diventa più critica con i progetti di rubinetti distribuiti. Ciascun involucro dovrebbe essere etichettato con il relativo rapporto di presa e la perdita ottica cumulativa fino a quel punto. Quando un tecnico risponde a una chiamata di servizio due anni dopo l'installazione, deve comprendere rapidamente i livelli di potenza previsti in quella sede senza ricalcolare l'intero budget da zero.

Per gli operatori di rete statunitensi che perseguono finanziamenti federali,FTTH ruralei progetti spesso si qualificano per sovvenzioni e prestiti USDA ReConnect. Dal 2018 il programma ha investito oltre 5 miliardi di dollari per portare la banda larga nelle aree rurali meno servite. I requisiti attuali impongono una capacità di servizio simmetrica di 100 Mbps-ben raggiungibile per reti GPON o XGS-PON adeguatamente progettate, indipendentemente dal fatto che si utilizzi un'architettura bilanciata o non bilanciata.

Il vincolo chiave è dimostrare che il tuo progetto fornisce effettivamente un servizio adeguato a ogni sede dell'abbonato. I calcoli del budget ottico devono mostrare un margine sufficiente anche nelle località più distanti. L'architettura sbilanciata non cambia i requisiti prestazionali fondamentali-cambia semplicemente il modo in cui allochi la potenza ottica per soddisfarli in modo efficiente.

Se stai pianificando unFTTH ruralela distribuzione e i percorsi mostrano modelli di abbonati sparsi e raggruppati tipici delle aree agricole, la suddivisione sbilanciata merita una seria valutazione. La possibilità di ridurre i costi dei cavi in ​​fibra del 30-50% ha un impatto diretto sulla fattibilità del progetto, soprattutto laddove le motivazioni aziendali sono già stringenti.

I requisiti tecnici non sono esotici. Hai bisogno di qualitàDivisore PLCcomponenti con specifiche verificate sia per configurazioni bilanciate che sbilanciate. Ti serve la classificazione per esterni-Casella FDB/FATinvolucri adatti ai vostri scenari di installazione. Ed è necessaria un'attenta progettazione del budget ottico per garantire che ogni abbonato riceva un segnale adeguato.

Ciò che fa la differenza tra implementazioni rurali di successo e quelle in difficoltà di solito non è la tecnologia-ma è se la progettazione della rete tiene conto delle realtà rurali piuttosto che trapiantare i presupposti urbani in un ambiente fondamentalmente diverso.

Il primo passo più prezioso? Mappa le posizioni effettive degli abbonati e la geometria del percorso. La giusta scelta dell'architettura deriva da tale analisi, non dall'applicazione di un modello standard. Se stai attualmente mappando un percorso rurale e i conti non tornano, inviaci la geometria del percorso. Possiamo eseguire una rapida analisi comparativa delle architetture bilanciate e non bilanciate per il tuo progetto specifico-senza vincoli.Contatta il nostro team-questo è esattamente il tipo di problema su cui ci piace lavorare.
