Cos'è il cavo patch SC LC?
Il cavo patch in fibra ottica SC-LC è un piccolo cavo patch compatto molto utilizzato in molte applicazioni. Queste soluzioni di rete includono reti di telecomunicazioni, LAN, reti di elaborazione dati, terminazioni di dispositivi e distribuzioni di locali. I cavi patch SC-LC sono progettati per fornire soluzioni Ethernet veloci in applicazioni Gigabit e applicazioni ATM con un minore consumo di spazio.
Specifica
| Parametro | Unità | FC, SC, LC/ Cavo patch in fibra corazzata | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| computer | UPC | APC | computer | computer | UPC | computer | computer | UPC | computer | computer | APC | ||
| Perdita di inserzione (tipica) | dB | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,3 |
| Perdita di rendimento | dB | Maggiore o uguale a 45 | Maggiore o uguale a 50 | Maggiore o uguale a 60 | Maggiore o uguale a 30 | Maggiore o uguale a 45 | Maggiore o uguale a 50 | Maggiore o uguale a 30 | Maggiore o uguale a 45 | Maggiore o uguale a 50 | Maggiore o uguale a 35 | Maggiore o uguale a 55 | Maggiore o uguale a 75 |
| Lunghezza d'onda operativa | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Intercambiabilità | dB | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | ||||||||
| Vibrazione | dB | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | ||||||||
| Temperatura operativa | grado | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura di conservazione | grado | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diametro del cavo | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

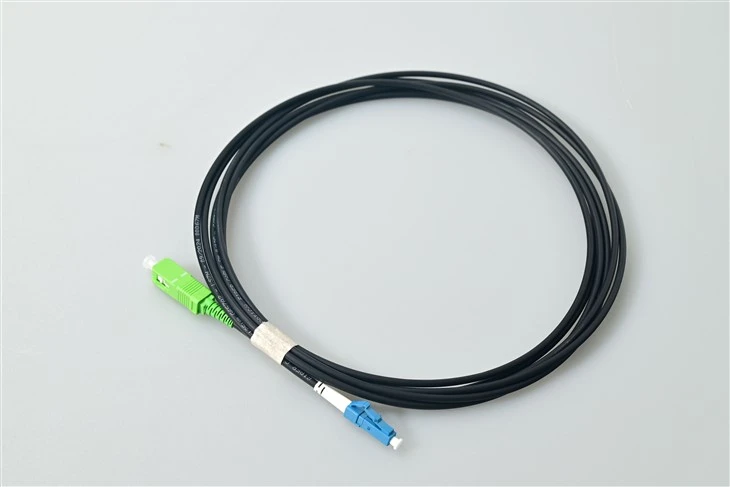

Cavo patch in fibra ottica da SC/APC a LC/UPC
Design ibrido da APC-a-UPC
La lucidatura angolata SC/APC a 8 gradi fornisce una perdita di ritorno maggiore o uguale a 60 dB. La lucidatura della cupola LC/UPC fornisce maggiore o uguale a 50 dB. Un cavo collega entrambi i tipi di interfaccia - il corpo verde identifica APC, il blu identifica UPC.
Fattore di forma ridotto, connessione LC-ad alta densità
La ghiera LC da 1,25 mm è grande la metà di quella SC da 2,5 mm - raddoppia la densità delle porte nei ricetrasmettitori SFP/SFP+/QSFP. Chiusura in stile RJ-per operazioni di collegamento-e-estrazione veloci.

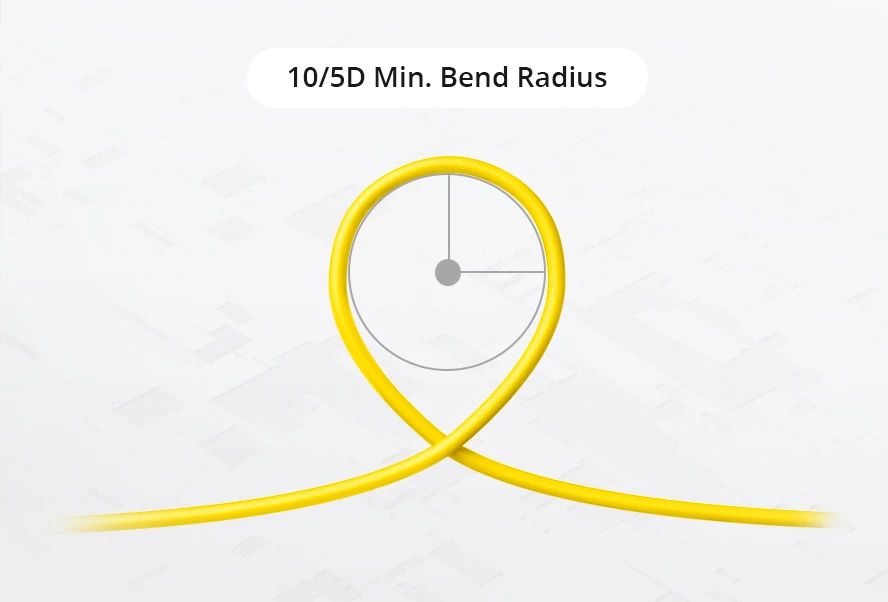

G.657.A1 Piegare-Fibra insensibile
Raggio di curvatura minimo di 10 mm per instradamenti stretti nei pannelli di permutazione e nel cablaggio sotto-pavimento. Retrocompatibile con G.652.D. Supporta fino a 40 km a 1550 nm.
Soluzioni applicative
Scenari di implementazione tipici per questo cavo patch in fibra monomodale da SC a LC.
Rete di accesso FTTH/GPON
Collega le porte SC/APC OLT alle apparecchiature LC/UPC ONT sull'ODF. ILSeparatore PLCnel percorso di distribuzione utilizza anche le interfacce SC/APC.
Data Center Cross-Connect
Collega i pannelli di distribuzione in fibra SC/APC direttamente ai ricetrasmettitori LC/UPC SFP+ negli switch ToR. Supporta 10GbE, 25GbE e 100GbE.

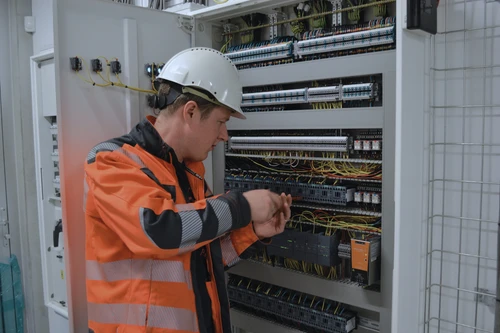

CATV/RF su fibra
La faccia terminale APC-previene la distorsione CSO/CTB nel video analogico. Utilizzato tra trasmettitori di testa e nodi ottici nelle reti HFC.

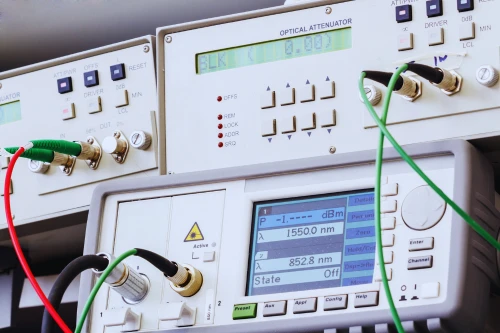

Test e misurazioni delle telecomunicazioni
Cavo di test di qualità-di riferimento per il collegamento delle porte di test OTDR LC/UPC ai frame di distribuzione SC/APC negli uffici centrali.
Migrazione LAN aziendale
Collega il cablaggio strutturato con terminazione SC-precedente ai nuovi switch e router-basati su LC senza ri-terminazione.

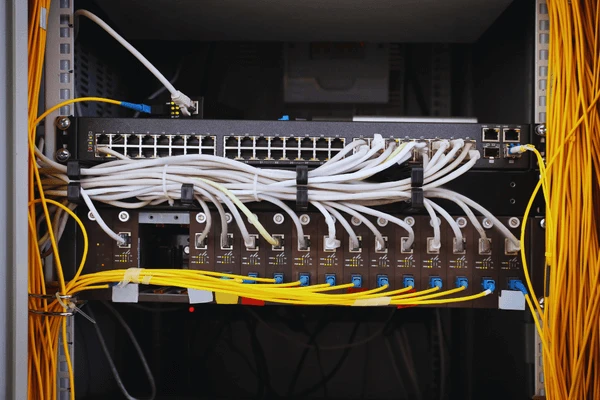

Sistemi di multiplexing WDM
Interfaccia le porte mux/demux SC/APC con transponder LC/UPC nelle distribuzioni CWDM e DWDM.
Descrizione dei prodotti
Ogni cavo patch in fibra ottica è testato al 100% per la perdita di inserzione e la perdita di ritorno a 1310/1550 nm. Le ghiere in ceramica di zirconio offrono un'intercambiabilità inferiore o uguale a 0,2 dB attraverso un numero maggiore o uguale a 1.000 cicli di accoppiamento. Struttura certificata ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, conforme a REACH. Opzioni giacca OFNR e LSZH. Diametro del cavo φ0,9 / φ2,0 / φ3,0 mm. Disponibili lunghezze personalizzate da 0,3 m a 100 m.
Descrizione dei prodotti
D: Qual è la differenza tra APC e UPC su un cavo di connessione in fibra ottica?
R: APC ha una faccia terminale-angolata di 8 gradi (maggiore o uguale a 60 dB di perdita di ritorno), UPC ha una faccia finale-a forma di cupola (maggiore o uguale a 50 dB). I sistemi GPON e CATV richiedono APC dal lato della distribuzione; le porte delle apparecchiature come i ricetrasmettitori SFP utilizzano UPC. Connettore verde=APC, blu=UPC.
D: Posso collegare un connettore APC a un adattatore UPC?
A: No. Mismatched polish creates an air gap causing >Perdita di 3 dB e danneggiamento della ghiera. Accoppia sempre APC con APC, UPC con UPC. La fessura per chiave angolata è attivaAdattatori SC/APCimpedisce la maggior parte degli accoppiamenti incrociati-accidentali.
D: Quali velocità e distanze sono supportate?
R: Da 100 Mbps a 100GbE. Fino a 10 km a 1310 nm, 40 km a 1550 nm. La portata effettiva dipende dal budget ottico del ricetrasmettitore e dalla perdita totale del collegamento.
D: Qual è la differenza tra un cavo di connessione e uncodino in fibra?
R: Un cavo di connessione è dotato di connettori su entrambe le estremità per l'uso plug{0}}and{1}play. Un codino è dotato di un connettore e di un'estremità in fibra nuda per la giunzione a fusione dei cavi principali.
D: Posso ordinare lunghezze personalizzate o versioni duplex?
R: Sì. Personalizzato 0,3 m–100 m, tempi di consegna 3–5 giorni. Disponibili versioni duplex, blindate e LSZH. Facciamo ancheDa SC/APC a 12 core a LC/UPCper esigenze di conteggio di fibre più elevate.
