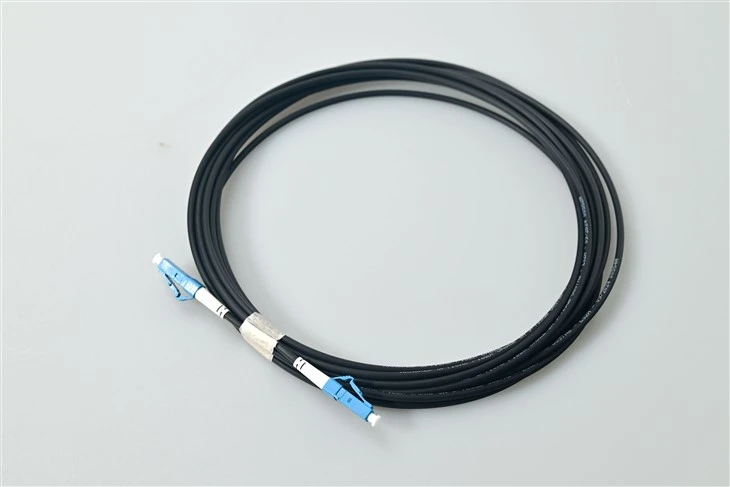

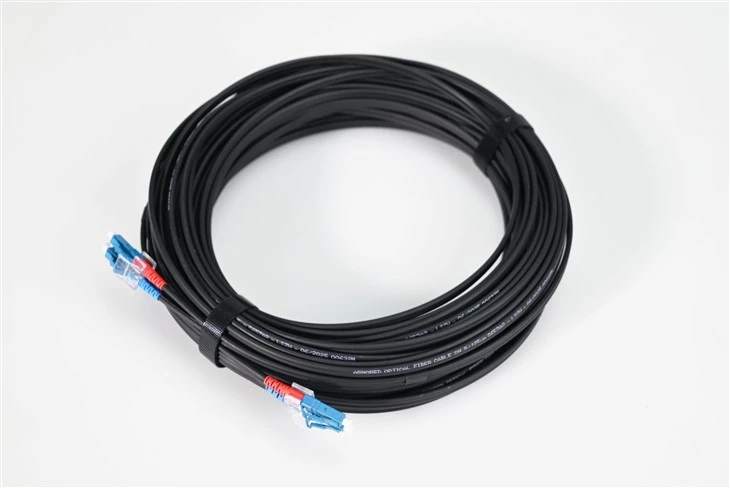

Cos'è il cavo patch LC LC?
Cavo di connessione in fibra ottica LC-LCè un piccolo cavo patch compatto molto utilizzato in molte applicazioni. Queste soluzioni di rete includono reti di telecomunicazioni, LAN, reti di elaborazione dati, terminazioni di dispositivi e distribuzioni di locali. LC-I cavi patch LC sono progettati per fornire soluzioni Ethernet veloci in applicazioni Gigabit e ATM con un minore consumo di spazio.
Specifica
| Parametro | Unità | FC, SC, LC/ Cavo patch in fibra corazzata | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Perdita di inserzione (tipica) | dB | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,3 | Inferiore o uguale a 0,3 |
| Perdita di rendimento | dB | Maggiore o uguale a 45 | Maggiore o uguale a 50 | Maggiore o uguale a 60 | Maggiore o uguale a 30 | Maggiore o uguale a 45 | Maggiore o uguale a 50 | Maggiore o uguale a 30 | Maggiore o uguale a 45 | Maggiore o uguale a 50 | Maggiore o uguale a 35 | Maggiore o uguale a 55 | Maggiore o uguale a 75 |
| Lunghezza d'onda operativa | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Intercambiabilità | dB | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | ||||||||
| Vibrazione | dB | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | Inferiore o uguale a 0,2 | ||||||||
| Temperatura operativa | grado | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura di conservazione | grado | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diametro del cavo | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Caratteristiche
Soddisfa le crescenti richieste di soluzioni SFF
I connettori LC sono realizzati con una ghiera dal diametro di soli 1,25 mm, il che rappresenta un grande vantaggio per le reti in fibra ottica densamente popolate. Il connettore LC è prodotto secondo lo standard IEC 61754-20 per connessioni ad alta densità come nei ricetrasmettitori SFP, XFP e SFP+.
LC monomodale o multimodale-LC, classificato per riser o plenum
ForniamoLC-Cavi assemblati in fibra ottica LC con opzioni monomodale e multimodale, con opzioni monomodale (9/125 OS1, OS2), duplex e multimodale (50/125 e 62,5/125). Puoi scegliere se è per applicazioni montanti o connessioni plenum o se desideri che sia completamente personalizzato, puoi contattarci per saperne di più sul nostro servizio OEM/ODM per cavi di connessione LC-LC.
Estrazione facile e comoda
Realizzate con una comoda configurazione a scatto, le connessioni LC-LC sono dotate di meccanismi di bloccaggio simili alla linguetta di fissaggio di un connettore RJ45. Ora è facile collegare e scollegare il connettore dal dispositivo. Le linguette di bloccaggio sono stampate a iniezione-con una maggiore durata nel resistere a strappi, sollecitazioni, intoppi e impatti durante l'installazione e la manutenzione dei cavi.
Assemblaggio di fibre sicuro e testato con bassa perdita di inserzione
I nostri cavi di connessione sono ispezionati otticamente e testati al 100% per garantire una bassa perdita di inserzione non superiore a 0,02 dB.
Applicazioni
Gestione dei cavi del data center-con codice colore
I cavi in fibra LC simplex neri forniscono distinzione visiva negli ambienti in cui la codifica a colori- aiuta a isolare rapidamente i guasti. I team delle operazioni di rete che gestiscono migliaia di connessioni patch utilizzano cavi LC UPC con rivestimento nero per designare VLAN specifiche, collegamenti di gestione fuori banda o porte di test riservate.
Patching ricetrasmettitori SFP e SFP+
La ghiera con fattore di forma ridotto da 1,25 mm di questo cavo simplex LC corrisponde alla densità di porte compatta dei moduli ottici SFP, SFP+ e XFP. Gli ingegneri che implementano switch ad alta-densità con schede di linea SFP+ a 48 porte si affidano a sottili cavi patch LC neri per ridurre al minimo il diametro del fascio di cavi. Per il lato di accoppiamento di questi ricetrasmettitori,Adattatori in fibra ottica duplex LC per installazioni di pannelli ad alta-densitàsono il componente di interfaccia standard.
Routing broadcast e sale di controllo principali
Le strutture televisive spesso si standardizzano su ponticelli in fibra nera per le linee di collegamento dei router video per ridurre il disordine visivo sotto l'illuminazione dello studio. Il design simplex LC UPC è adatto ai percorsi SDI unidirezionali-su-in fibra in cui è richiesto un solo filamento di trasmissione o ricezione.
Strumentazione da laboratorio e da banco prova
Gli ingegneri dei test ottici collegano unità OTDR, misuratori di potenza ottica e analizzatori di spettro utilizzando cavi patch simplex LC neri che risaltano rispetto alle fibre di riferimento colorate. La specifica di bassa perdita di inserzione di 0,2 dB garantisce un'incertezza di misura minima durante la calibrazione.
Reti governative e finanziarie sicure
Le strutture con rigide politiche di identificazione dei cavi utilizzano cavi patch monomodali LC neri su segmenti di rete classificati o sensibili. Il colore non-standard impedisce la connessione incrociata-accidentale con il cablaggio monomodale giallo-per uso generico.
Punti di demarcazione da esterni-a-interni
I tecnici che terminano i cavi armati esterni nei punti di ingresso dell'edificio spesso passano ai ponticelli LC simplex interni neri prima di collegarli al telaio di distribuzione principale. Il contrasto cromatico segna chiaramente la demarcazione tra impianto esterno e cablaggio dei locali.
Domande frequenti
Q1: Perché scegliere una guaina nera anziché gialla standard per un cavo patch LC monomodale?
R: I cavi simplex LC neri soddisfano esigenze specifiche di gestione dei cavi. Gli operatori dei data center li utilizzano per separare visivamente il traffico di gestione, testare i circuiti o proteggere i segmenti di rete dai collegamenti monomodali gialli di produzione.
Q2: Questo cavo LC UPC simplex è compatibile con i ricetrasmettitori duplex SFP+?
R: I moduli SFP+ sono dotati di porte TX e RX separate, ciascuna delle quali accetta un connettore LC simplex. Una coppia di cavi patch simplex LC neri può sostituire un singolo cavo duplex quando si preferisce un instradamento indipendente dei percorsi di trasmissione e ricezione.
D3: Cosa significa la dimensione della ghiera da 1,25 mm per la densità della porta?
R: La ghiera in ceramica da 1,25 mm ha la metà del diametro dei connettori SC o FC, consentendo il doppio del numero di porte nello stesso spazio del pannello. I pannelli patch LC ad alta-densità ospitano 72 o 144 porte in una singola unità rack. Per un confronto più approfondito di come LC si confronta con connettori di formato-più grandi in ambienti densi, vederesoluzioni di connettori in fibra LC ad alta-densità per data center e cablaggi aziendali.
D4: In che modo il meccanismo di blocco della linguetta-semplifica la manutenzione?
R: Il fermo stampato ad iniezione-su ciascun connettore LC UPC si sblocca con una semplice pressione del pollice, in modo simile a una presa RJ45. I tecnici che effettuano interventi su quadri di permutazione congestionati apprezzano la-disconnessione senza attrezzi che riduce i danni accidentali alla fibra.
Q5: Quale perdita di inserzione posso aspettarmi da questo cavo monomodale simplex LC nero?
R: I test di fabbrica garantiscono una perdita di inserzione inferiore o uguale a 0,2 dB per coppia di connettori accoppiati. Questa stretta tolleranza preserva il budget di potenza ottica nei lunghi collegamenti in cascata nelle reti degli operatori di telecomunicazioni.
Q6: La giacca nera è in materiale LSZH o PVC?
R: Sono disponibili entrambe le opzioni di giacca. Specificare LSZH per ambienti interni con plenum o montanti in cui la conformità alle norme antincendio richiede materiali a basso-fumo e privi di alogeni-. Le guaine in PVC sono adatte per applicazioni generiche su rack-.
D7: Posso ordinare lunghezze personalizzate per corse simplex da rack-a-rack?
R: Sì. I cavi monomodali LC simplex OEM sono disponibili in lunghezze da 0,5 metri a 100 metri. Gli acquirenti all'ingrosso che acquistano cavi patch in fibra nera per grandi implementazioni ricevono prezzi in base al volume.
Q8: Il colore nero influisce sulle prestazioni ottiche?
R: No. La pigmentazione del rivestimento non influenza la fibra interna o la lucidatura del connettore. Il cavo LC UPC simplex nero soddisfa le stesse specifiche relative alla perdita di inserzione e alla perdita di ritorno degli equivalenti gialli. Se stai valutando anche le differenze di formato del connettore,le differenze pratiche tra i connettori del cavo patch in fibra ottica LC e SCcopre i principali compromessi-per gli scenari di distribuzione più comuni.
