Un cavo patch da SC a MTP/MPO a 8-core è un gruppo di cavi breakout che termina con un singolo connettore multifibra MTP/MPO-su un'estremità e quattro connettori SC duplex sull'altra, trasportando otto fibre ottiche su un unico rivestimento. Funge da ponte diretto tra l'infrastruttura ottica parallela ad alta-densità e le apparecchiature legacy con terminazione SC-, rendendolo uno degli strumenti più pratici per le reti che non sono pronte per essere sostituite e sostituite ma che devono ancora passare a 40G o 100G.
Se la tua struttura utilizza ancora pannelli di permutazione, OLT o strumenti di test basati su SC- insieme ai più recenti dispositivi di commutazione QSFP+, questo cavo elimina la necessità di cassette intermedie o pannelli adattatori. Un'estremità si collega direttamente a una porta del ricetrasmettitore QSFP+ SR4; gli altri si dirigono verso l'infrastruttura SC duplex esistente. Questa immediatezza è ciò che lo rende prezioso - e ciò che lo differenzia dai più comuni cavi breakout da MTP-a-LC che dominano la maggior parte dei cataloghi dei data center.
Perché il numero di 8 fibre è importante nel cablaggio moderno
Il settore della fibra ottica si sta gradualmente spostando dall'architettura Base-12 all'architettura Base-8, e per una buona ragione. Un ricetrasmettitore QSFP+ o QSFP28 standard utilizza quattro corsie per la trasmissione e quattro corsie per la ricezione, per un totale di otto fibre. Quando si distribuisce un cavo trunk MTP a 12 fibre per un'applicazione QSFP, quattro fibre al centro del connettore rimangono inutilizzate. In un'implementazione su larga scala con centinaia di collegamenti, la fibra inattiva si traduce in un notevole spreco di investimenti.
UNCavo patch in fibra da SC a MTP/MPO a 8 coresi allinea perfettamente con l'effettivo utilizzo della fibra ottica 40GBASE-SR4 e 100GBASE-SR4. Ogni fibra trasporta il traffico. Nessuno spreco, nessun filo morto che ingombra la tua documentazione. Il cablaggio Base-8 si adatta perfettamente anche alle configurazioni di porte switch standard: la maggior parte degli chassis ha un numero di porte multipli di quattro (schede di linea a 16 e 32 porte), che si mappano perfettamente su connettori MTP a 8 fibre senza fibre orfane.

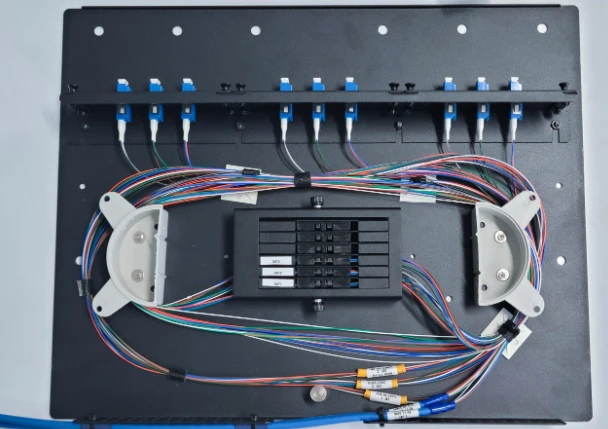

Collegare le reti SC preesistenti all'ottica parallela
È qui che il cavo di breakout da SC-a-MTP/MPO guadagna terreno. I connettori SC hanno dominato il cablaggio aziendale e delle telecomunicazioni per oltre due decenni. Molte reti di campus, centrali CATV, strutture governative e uffici centrali dei gestori hanno ancora file e file di pannelli di permutazione SC. Scambiare tutta quell’infrastruttura con LC solo per accedere alle velocità 40G è costoso e dirompente.
Invece, un cavo breakout da 8-fibra MTP-a SC consente di collegare una porta QSFP+ 40G direttamente a quattro porte duplex SC esistenti. Ciascuna coppia SC gestisce una corsia 10G, quindi un singolo ricetrasmettitore QSFP+ si suddivide efficacemente in connessioni 4×10G sull'impianto SC esistente. La stessa logica si applica ai ricetrasmettitori 100G QSFP28 SR4 suddivisi in corsie 4×25G. Preservi l'investimento nel cablaggio mentre accedi alla densità di larghezza di banda dell'ottica parallela.
Questo non è uno scenario di nicchia. Gli operatori di telecomunicazioni che utilizzano infrastrutture SONET/SDH legacy su connettori SC, campus universitari con dorsali di edifici con terminazione SC-obsolete e strutture di trasmissione cablate con fibra SC per il trasporto video si trovano tutti a dover affrontare questa situazione esatta. Il cavo da SC a MTP/MPO a 8 core offre loro un percorso di migrazione che non richiede un aggiornamento del carrello elevatore.
Informazioni sulla configurazione della polarità per i collegamenti da SC-a-MTP
La polarità è uno dei punti di guasto più comuni nel cablaggio MTP/MPO e il corretto funzionamento in un breakout SC non fa eccezione. Per un gruppo breakout standard da 8-fibre SC a MTP/MPO, la polarità di tipo B (metodo B secondo TIA-568) è la scelta predefinita per le applicazioni ricetrasmettitore QSFP. In una configurazione di tipo B, la posizione 1 della fibra a un'estremità si associa alla posizione 8 della fibra all'altra estremità: un'inversione completa dell'array che garantisce l'allineamento delle fibre di trasmissione con le fibre di ricezione attraverso il collegamento.
La polarità di tipo A (diretta-passante) è meno comune negli scenari di breakout e in genere è riservata alle connessioni trunk-a-trunk in cui le cassette gestiscono l'inversione Tx/Rx. Il tipo C (coppia-capovolta) è una configurazione speciale utilizzata con progetti di cablaggio strutturato basati su cassette-specifici. A meno che la documentazione dell'infrastruttura non specifichi diversamente, il tipo B è la scelta sicura per le applicazioni breakout da ricetrasmettitore diretto-a-SC. Confermare la polarità prima di ordinare evita lo scenario frustrante di un'installazione pulita che semplicemente non lascia passare la luce.
Monomodale e multimodale: corrispondenza del tipo di fibra con la distanza dell'applicazione
Il cavo di connessione da SC a MTP/MPO a 8 core è disponibile sia nella variante monomodale (OS2, 9/125μm) che multimodale (OM3 50/125μm, OM4 50/125μm). La scelta dipende dal tipo di ricetrasmettitore e dai requisiti di portata.
Per le applicazioni multimodali, la fibra OM3 supporta 40GBASE-SR4 fino a 100 metri e 10GBASE-SR fino a 300 metri. OM4 estende tali distanze di - 150 metri a 40G SR4 - e offre quasi il doppio della larghezza di banda modale effettiva a 850 nm (4700 MHz·km contro . 2000 MHz·km). Se stai costruendo nuove corse orizzontali all'interno di un data center, il costo incrementale di OM4 rispetto a OM3 vale la pena di essere a prova di futuro. Per un confronto più approfonditogradi di fibra multimodale da OM1 a OM5, ogni generazione rappresenta un aumento misurabile della densità di larghezza di banda e della lunghezza del collegamento supportata.
La fibra OS2 monomodale è la scelta per applicazioni di portata-più lunga - 100GBASE-PSM4 su distanze fino a 500 metri o 40GBASE-PLR4 che raggiungono 10 km. Le implementazioni della dorsale governativa e dei campus che si estendono su più edifici in genere necessitano della modalità monomodale, soprattutto quando i pannelli di permutazione SC all'estremità lontana erano originariamente installati per applicazioni di telecomunicazioni a lungo raggio.
Scenari di distribuzione chiave
Migrazione del data center da 10G-a 40G
Una struttura che esegue ricetrasmettitori SFP+ da 10G su pannelli di connessione con terminazione SC-può aggiornare lo strato posteriore a QSFP+ da 40G senza ri-terminare un singolo pannello. Il cavo breakout da SC a MTP/MPO a 8 core collega la porta QSFP+ direttamente a quattro porte duplex SC, ciascuna con una corsia 10G. Questo percorso di migrazione non richiede modifiche al cablaggio orizzontale esistente.
Interconnessione degli uffici centrali delle telecomunicazioni
Gli uffici centrali spesso mantengono frame di distribuzione ottica basati su SC- in servizio da anni. Il collegamento di nuove apparecchiature DWDM o ROADM con interfacce MTP/MPO ai frame esistenti richiede un breakout che parli entrambi i linguaggi del connettore. Il gruppo a 8 core gestisce tutto ciò senza una cassetta intermedia, risparmiando 1U di spazio rack per punto di connessione.
Broadcast e trasporto A/V
Le strutture di trasmissione professionali utilizzano spesso la fibra SC per il trasporto video non compresso tra studi e sale di controllo. Quando si aggiungono router video basati su IP-con porte QSFP, il cavo breakout da SC a MTP/MPO integra in modo pulito le nuove apparecchiature nell'impianto di fibra esistente.
Ambienti di test e di laboratorio
I laboratori di test di rete spesso mantengono una combinazione di tipi di connettori per diverse generazioni di apparecchiature. Un cavo di connessione da SC a MTP/MPO a 8-core consente agli ingegneri di collegare strumenti di test legacy con porte SC e set di test multifibra più recenti senza dover cercare adattatori.
Considerazioni sulla qualità del connettore e sulla perdita di inserzione
I budget per le perdite di inserzione si riducono man mano che la velocità dei collegamenti aumenta. A 40G e 100G, ogni decimo di decibel in ciascun punto di connessione influisce sul margine di collegamento. I connettori MTP di grado-standard in genere presentano una perdita di inserzione massima inferiore o uguale a 0,50 dB per coppia accoppiata, mentre i connettori MTP di qualità-bassa/elite la riducono a inferiore o uguale a 0,35 dB (0,15 dB tipico). L'estremità SC del breakout dovrebbe mantenere un valore inferiore o uguale a 0,30 dB per connettore.
Per collegamenti multi-hop impegnativi, specificando connettori MTP a bassa-perdita sulCavo patch in fibra multimodale MTP/MPOla fine vale il premio. Ogni cavo deve essere spedito con dati di test individuali - 3D verifica interferometrica della geometria della ghiera come minimo. Se il tuo fornitore non è in grado di fornire la documentazione relativa al test per ogni cavo, è un segnale di allarme che vale la pena indagare prima di impegnarsi con un ordine di acquisto.
La pulizia del connettore è importante tanto quanto la qualità del connettore. Una singola boccola contaminata su un connettore MTP a 12-fibre può aggiungere 1–2 dB di perdita in eccesso nell'intero gruppo. Pulitori per bobine specifici per MTP-dovrebbero essere una dotazione standard in qualsiasi struttura che utilizzi cavi multifibra. MantenereAdattatori per fibra ottica MTP/MPOproteggere la polvere-quando non viene utilizzato è una semplice abitudine che impedisce un numero sorprendente di chiamate per la risoluzione dei problemi.
Scelta tra cavo tondo, cavo ovale e nastro nudo
Il gruppo da SC a MTP/MPO a 8 core è disponibile in tre opzioni di rivestimento e la scelta riguarda più l'ambiente di routing fisico che le prestazioni del segnale.
Il cavo tondo (tipicamente diametro 3,0 mm, rivestimento LSZH o PVC) è l'impostazione predefinita per la maggior parte delle applicazioni del data center. Passa in modo pulito attraverso gli anelli di gestione dei cavi standard e gli organizzatori verticali e la sua struttura rinforzata gestisce la movimentazione ripetuta durante spostamenti, aggiunte e modifiche.
Il cavo ovale (piatto) funziona bene nelle installazioni sotto pavimento o nelle passerelle orizzontali strette dove l'altezza di impilamento verticale è limitata. Il cavo a nastro nudo offre la massima densità per aree di connessione a densità ultra-alta-, ma compromette la durabilità meccanica - è più adatto per installazioni permanenti all'interno di cassette o pannelli di connessione dove il cavo non verrà disturbato una volta instradato.
Confronto con i cavi breakout da MTP-a-LC
La configurazione breakout molto più comune è da MTP a LC, semplicemente perché LC è diventato il connettore duplex dominante nei moderni data center. Allora perché dovresti invece optare per un breakout da SC? La compatibilità con l’infrastruttura installata è il fattore decisivo. Se la vostra struttura si è già standardizzata sulla LC, non vi è alcun vantaggio nel breakout della SC. Ma se i connettori SC sono quelli che si trovano nel muro, nel pannello di connessione o sull'apparecchiatura, ilInteroperabilità del connettore SC con sistemi multi-fibra MTP/MPOattraverso un gruppo breakout è il percorso più veloce per ottenere una maggiore larghezza di banda senza ricablare.
I connettori SC mantengono inoltre dei vantaggi in alcune applicazioni: la loro ghiera più grande da 2,5 mm fornisce una superficie leggermente maggiore per il contatto fisico, sono più facili da maneggiare con le mani guantate in ambienti industriali e rimangono il connettore standard nelle apparecchiature FTTH OLT in molte regioni.
Domande frequenti
D: Posso utilizzare un cavo patch da SC a MTP/MPO a 8 core per connessioni 100G?
R: Sì. Un ricetrasmettitore 100GBASE-SR4 QSFP28 utilizza quattro linee parallele da 25G su otto fibre - esattamente ciò che fornisce questo cavo. Ciascuna coppia duplex SC trasporta una corsia 25G. Per le applicazioni PSM4 100G monomodali, specificare una versione OS2 dell'assembly.
D: Quale tipo di polarità dovrei ordinare per le applicazioni ricetrasmettitore QSFP+?
R: La polarità di tipo B (metodo B) è lo standard per le connessioni breakout QSFP dirette. Esegue un'inversione completa dell'array di fibre in modo che le posizioni di trasmissione all'estremità MTP si allineino con le posizioni di ricezione all'estremità SC. A meno che la progettazione del cablaggio strutturato non richieda esplicitamente il Tipo A o il Tipo C, ordinare il Tipo B.
D: È necessario un connettore MTP maschio o femmina sull'estremità-fibra multipla?
R: MTP femmina (senza pin) è la configurazione standard per la connessione ai ricetrasmettitori QSFP e alla maggior parte degli adattatori dei pannelli di connessione, che utilizzano connettori maschio (con pin). Ordinare la femmina a meno che la documentazione specifica dell'attrezzatura non indichi diversamente.

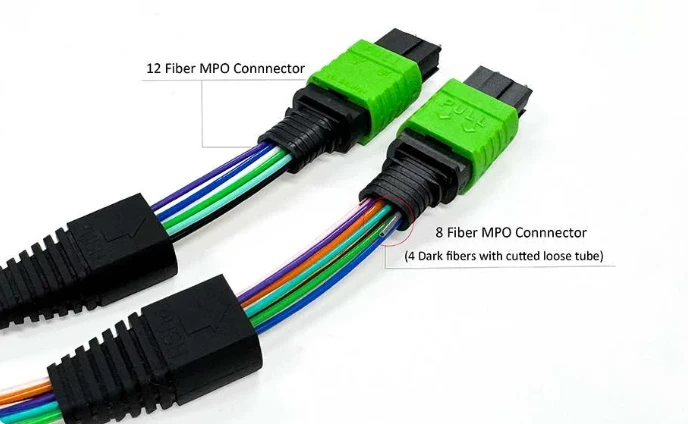

D: Un connettore MTP a 8 fibre è uguale a un MPO standard a 12 fibre?
R: Un MTP a 8-fibra utilizza lo stesso alloggiamento fisico del connettore MPO-12 ma occupa solo le otto posizioni esterne della fibra (1–4 e 9–12), lasciando vuote le quattro posizioni centrali. È meccanicamente compatibile con gli adattatori MPO standard a 12 fibre. La differenza fondamentale è l'utilizzo della fibra: un gruppo a 8 fibre elimina le quattro fibre inutilizzate che rimarrebbero scure in un'applicazione QSFP.
D: Quale classificazione del rivestimento è necessaria per le installazioni Plenum?
R: Per i cavi che attraversano spazi-di trattamento dell'aria (sopra i controsoffitti, sotto i pavimenti sopraelevati nelle aree-classificate plenum), specificare la guaina OFNP (Optical Fiber Nonconductive Plenum). Per le alzate verticali tra i piani, OFNR (Alzata) è sufficiente. LSZH (Low Smoke Zero Halogen) è lo standard per la maggior parte degli ambienti di data center internazionali ed è richiesto in molte installazioni europee e asiatiche. Il tuo codice edilizio locale impone il requisito minimo.
