"Perché la mia rete 10G del campus è ancora in ritardo anche se ho utilizzato la migliore fibra monomodale?"

Questo era il messaggio di panico di un system integrator tre giorni prima dell'universitàCampus ottico completodevolvere. Nel laboratorio,Modalità singola e multimodalesembra un semplice confronto tra schede tecniche. In un vero cantiere? Storia diversa. Abbiamo visto progetti deragliare perché qualcuno ha accoppiato un connettore blu UPC a un adattatore verde APC. Oppure sottovalutato il budget del collegamento ONT. Oppure hanno fatto saltare il budget sui ricetrasmettitori monomodali per corse di 100 metri che avrebbero potuto utilizzare ottiche multimodali più economiche.

Con l'avvento dell'FTTO come nuovo standard, la scelta della fibra è andata ben oltre il "single mode nel lungo periodo, multimode nel breve". Se il tuo approccio al cablaggio è bloccato nel territorio dei libri di testo-onestamente, potresti piantare mine antiuomo per futuri aggiornamenti.

Immagina questo: un campus di 50-edifici che non avrà bisogno di sostituire un singolo cavo per 20 anni. Questa è la promessa di un prodotto ben progettatoGuida al cablaggio POLimplementazione. Ma il percorso lì? Pieno di trappole. LC o SC/APC? Modalità singola completa nelle corse orizzontali o mantenere la modalità multimodale per risparmiare sui moduli ottici? Una specifica errata del connettore non si limita a ritardare la sequenza temporale. Moltiplica i mal di testa legati alla manutenzione per anni.

Tralasciamo le definizioni di fisica che hai visto centinaia di volte. L'obiettivo qui: aiutarti a prendere la decisione "fallo bene la prima volta".

I numeri che contano davvero

Hai visto la tabella comparativa standard. Diametro del nucleo, lunghezza d'onda, distanza. Fatto. Ma questi grafici non raccontano la vera storia: la decisione in modalità singola o multimodale riguarda i soldi. Non fisica.

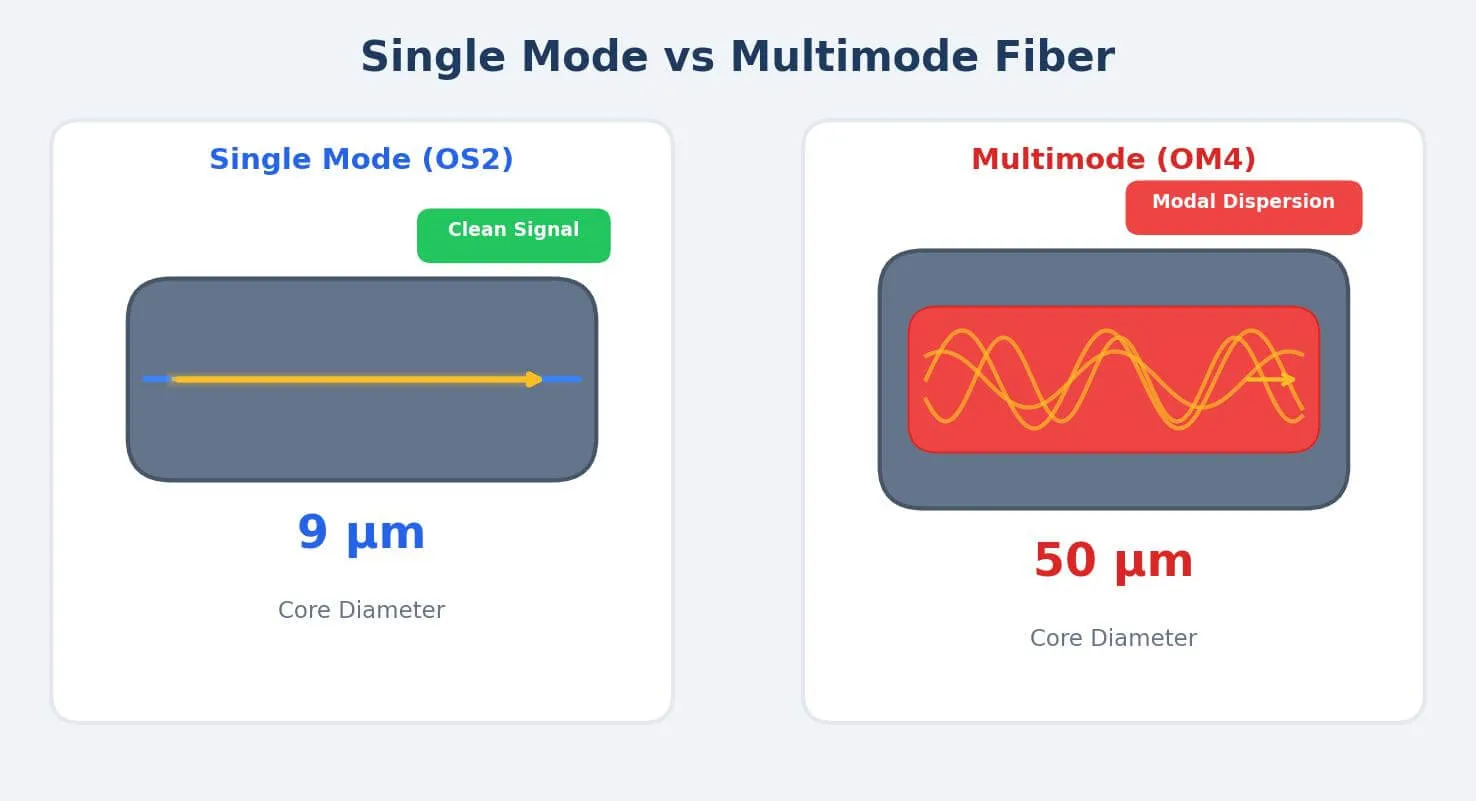

Pensatela in questo modo. La modalità singola è un'auto sportiva-un raggio di luce lungo un nucleo così sottile (9 micrometri) che un capello umano sembra grasso in confronto. Segnale pulito, percorre 10, 20, 100 chilometri senza bisogno di spinta. Multimode è il camioncino. Nucleo più largo (50 micrometri-ancora più sottile di un capello, ma 6 volte più grande), più fasci di luce che rimbalzano simultaneamente. Più facile da lavorare, più economico da connettere. Ma quei raggi rimbalzanti iniziano a interferire dopo poche centinaia di metri. Il segnale diventa confuso.

Vedi la trappola? Il cavo monomodale è più economico. Ma i ricetrasmettitori costano 3-5 volte di più. Per un campus da 500-porti, la differenza raggiunge i 30.000-50.000 dollari solo in ottica. Nei nostri progetti 2023-2024 nel Sud-Est asiatico, abbiamo visto i team di procurement rimanere scottati da questo calcolo esatto, scegliendo la modalità singola "a prova di futuro" su tirature brevi, per poi affrettarsi quando i costi del ricetrasmettitore fanno saltare il budget.

Ora l'-architettura POL cambia tutto.Campus ottico completodistribuzioni utilizzando POLrichiederemodalità singola. Nessuna scelta coinvolta. La tecnologia utilizza la lunghezza d'onda GPON-multiplexing a divisione-due lunghezze d'onda che viaggiano in direzioni opposte su un filo di fibra. Funziona solo con la trasmissione pulita in modalità singola.

Quindi, se stai costruendo POL, salta il dibattito multimodale. Ma Ethernet tradizionale? Ecco doveSelezione della fibra per LAN otticadiventa complicato.

Perché SC/APC domina POL (e cosa succede quando mescoli i colori)

Le reti universitarie tradizionali sembrano un albero. Interruttore principale alla radice, interruttori di distribuzione alle filiali, interruttori di accesso su ogni piano. Molte attrezzature, molta potenza, molte cose che si rompono.

La POL lo appiattisce. Un OLT centrale si collega tramite splitter passivi agli ONT su ciascuna scrivania o stanza. Nessun interruttore intermedio. Nessun armadio dell'IDF su ogni piano. Solo fibra, splitter, endpoint.

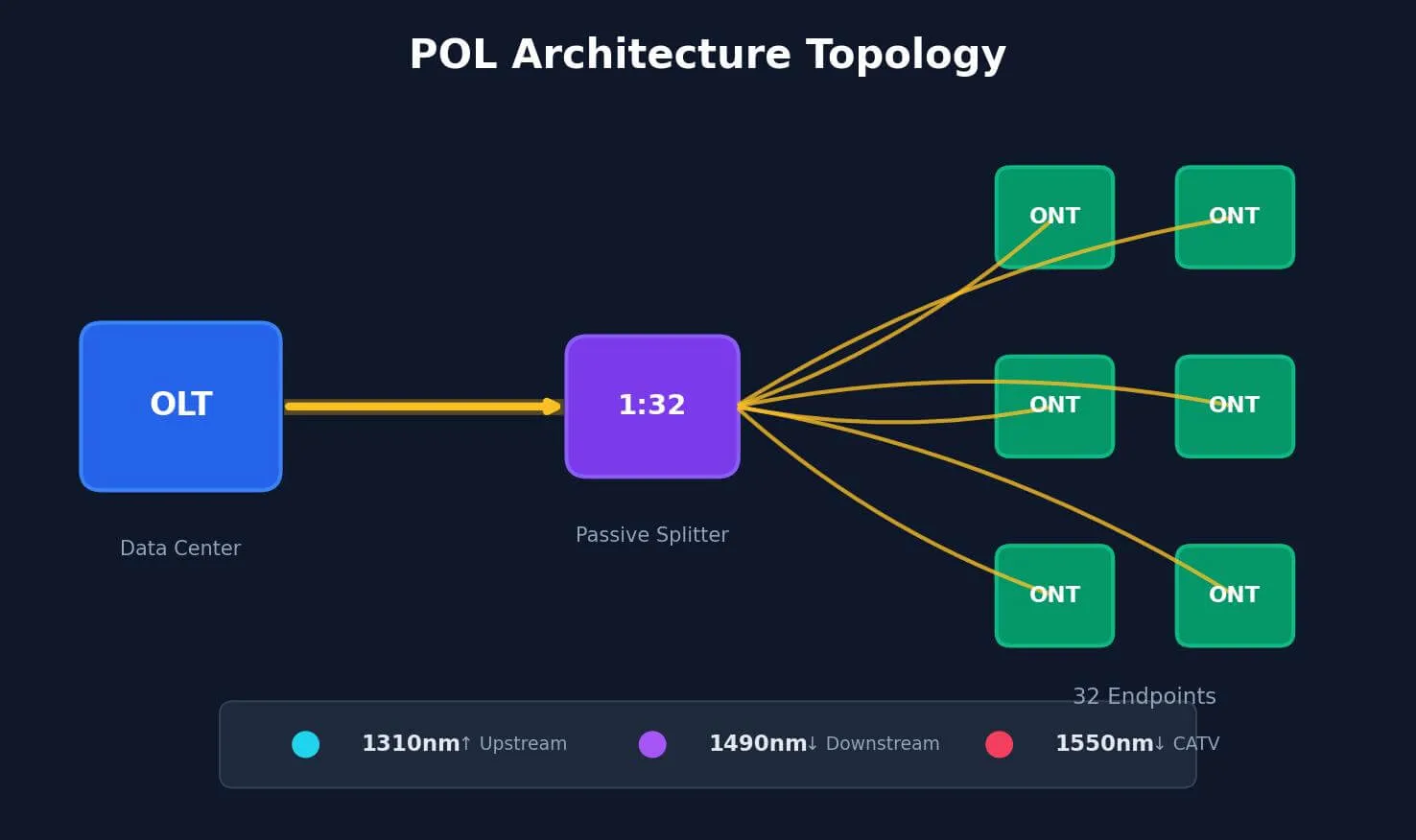

[Data Center] → OLT → Fibra singola → Splitter 1:32 → 32 ONT

A valle: 1490 nm|A monte: 1310 nm|Entrambi su UN filo di fibra

Gli splitter sono completamente passivi. Nessuna alimentazione, nessuna elettronica, niente che possa guastarsi. La luce proveniente dall'OLT colpisce uno splitter 1:32 e si divide in 32 posizioni. Come un tubo da giardino con un irrigatore a 32-vie, tranne per il fatto che stai dividendo la luce laser, non la pressione dell'acqua.

Il dettaglio critico che la maggior parte delle guide tralascia: POL utilizza connettori SC/APC quasi universalmente. "APC" significa contatto fisico angolato-ghiera lucidata a 8 gradi anziché piatta. Quando la luce colpisce una superficie piana (UPC), una parte rimbalza direttamente verso la sorgente. Nel POL bidirezionale, tali riflessioni creano rumore. Su decine di punti di connessione il rumore si accumula.

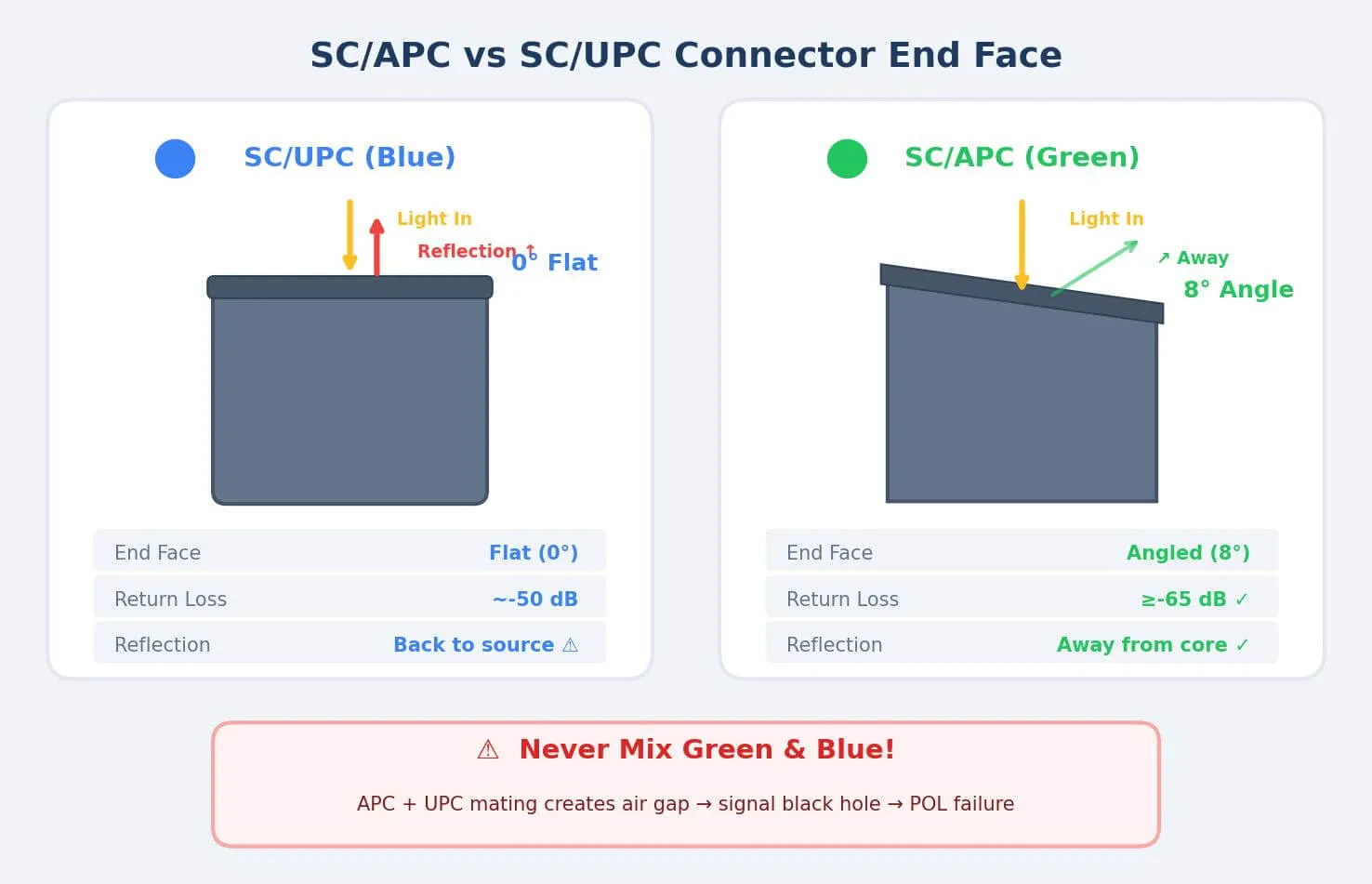

La faccia angolata dell'APC respinge i riflessi lontano dal nucleo. La perdita di ritorno scende da ~-50 dB (UPC) a -65 dB o migliore (APC). Circa 30 volte meno luce riflessa nel ritorno. In termini POL? Differenza tra segnale pulito e segnale degradato.

Il TIA Fiber Optic Training Council dice semplicemente: SC/APC è lo standard per le reti ottiche passive perché le caratteristiche di perdita di ritorno sono importanti nei sistemi bidirezionali. Non dubitare-di indovinare questo-vai a SC/APC.

Cosa succede quando mescoli il verde e il blu:

Lo abbiamo visto l'anno scorso nel progetto GPON di un hotel intelligente. L'appaltatore ha utilizzato SC/APC (verde) a livello del piano-uscite dello splitter-corrette. Ma poi hanno dato alle stanze dei cavi patch SC/UPC (blu) per le connessioni ONT. Fisicamente si collega. Elettricamente? Disastro.

La faccia angolata che incontra una faccia piatta crea un piccolo traferro d'aria. L'area di contatto si riduce quasi a zero. Le perdite di rendimento crollano. La potenza ottica riflessa ha attivato allarmi di alta-riflessione presso l'OLT. Peggio ancora,-quando il segnale CATV da 1550 nm è arrivato a una potenza maggiore, le riflessioni del traferro hanno causato la continua disattivazione offline degli ONT nelle stanze periferiche. Gli ospiti si sono lamentati. La direzione è stata presa dal panico. La soluzione richiedeva di ri-tirare i cavi di connessione per 200+ stanze.

In una rete-tutta ottica, il verde-nel-blu non è "un po' più lento". È un buco nero di segnale. L'aumento della perdita di inserzione di 1 dB sembra piccolo-ma su un collegamento diviso 1:64 è la goccia che fa traboccare il vaso.

Decisioni di distribuzione reali

La spina dorsale dal data center al primo splitter.Questa è la tua autostrada. Tutto scorre attraverso di esso. POL significa OS2 monomodale con SC/APC-nessuna discussione. Ma qualità del cavo, pre-terminato vs campo-terminato, numero di fibre di riserva? Ancora decisioni da prendere.

Per corse inferiori a 2 km (la maggior parte delle dorsali dei campus), OS2 standard gestisce il lavoro. Fibra premium a bassa-perdita? Eccessivo a meno che tu non stia spingendo catene di splitter estremamente lunghe o pianificando aggiornamenti 25G-PON. La perdita di inserzione per connettore dovrebbe rimanere inferiore a 0,3 dB-specificalo nella tua richiesta di offerta, richiedi rapporti di test.

I cavi trunk pre-terminati costano di più ma fanno risparmiare tempo di installazione. Per ospedali o università dove è importante ridurre al minimo i disagi? Ne vale la pena. Nuova costruzione con tempo libero? La terminazione sul campo funziona bene. Per la terminazione ad alta-densità all'OLT,connettori in fibra otticaprogettato per applicazioni con montaggio su rack-rende più semplice l'identificazione e l'accesso alle porte durante la manutenzione.

Cavi di distribuzione dagli splitter agli ONT.

Questo è doveConnettori in fibra FTTOdiventare interessante. Nessun cavo-32 cavi da ciascuno splitter a 32 posizioni. Moltiplicare per il numero dei divisori. Un campus di medie dimensioni potrebbe avere 50+ splitter che servono 1,500+ endpoint. Molti connettori.

SC/APC rimane predefinito. Ma controlla prima le specifiche ONT-alcuni modelli più recenti utilizzano porte LC/APC. In tal caso, puoi far passare cavi con terminazione LC-tutto (più puliti) o utilizzare adattatori ibridi SC-LC sullo splitter (aggiunge punti di connessione). In genere consigliamo la prima opzione. Ogni adattatore è un potenziale punto di guasto.

Perché la qualità dei connettori è importante su larga scala:

Una differenza di 0,1 dB per connettore sembra banale. Moltiplicare per centinaia di connessioni-non lo è. La tipica architettura POL 1:32 ha un budget di perdita totale di ~ 28 dB. Lo splitter mangia 15-17 dB. L'attenuazione del cavo richiede un po' di più. Ciò lascia forse 8-10 dB per tutte le perdite dei connettori. I connettori economici ti spingono oltre il budget su tirature più lunghe.

Dorsale Ethernet tradizionale (quando non si esegue POL).Non tutti sono pronti per la POL. Rinnovare le infrastrutture esistenti? Vincoli di budget? La tradizionale Ethernet commutata funziona ancora. Decisioni diverse sulla fibra però.

Sotto i 300 metri-piano-a-piano, gli edifici adiacenti-OM4 multimodale con LC duplex hanno senso dal punto di vista economico. I risparmi sul ricetrasmettitore (moduli SR vs LR) si sommano quando si collegano dozzine di switch. Il calcolo si ribalta a 300+ metri. Lotta multimodale, soprattutto a velocità più elevate.Utilizzo in modalità singola nella rete del campusI collegamenti tra-edifici offrono un margine di larghezza di banda illimitato. Installalo una volta, supporta 10G, 100G, 400G-qualunque cosa venga dopo.

LC/UPC (non APC) funziona correttamente per Ethernet punto-a-punto. Nessun WDM bidirezionale, quindi non sono necessari costi APC aggiuntivi e cure di gestione.

Connessioni desktop e soluzione di recinzione di zona

FTTO significa che la fibra raggiunge la scrivania. Ambiente diverso da un data center. I cavi vengono presi a calci. Le sedie ci passano sopra. Il personale delle pulizie urta le cose. ILGuida alla selezione del connettore in fibraper desktop dà priorità alla durabilità.

La fibra insensibile alla piegatura (BIF) non è-negoziabile. La fibra standard perde il segnale nelle curve strette. BIF gestisce i raggi di curvatura fino a 7,5 mm-più stretti del tuo mignolo. I cavi di connessione pre-tagliati (2 m, 3 m, 5 m) consentono di risparmiare tempo rispetto alla terminazione sul campo su ciascuna scrivania. La differenza di costo è minima, evita la variabilità dovuta a posizioni di installazione scomode.

La sfida dell’open office:

In un progetto per una grande azienda Internet-layout di ufficio completamente aperto-il progettista si è rifiutato di montare eventuali passerelle per cavi visibili sulle colonne di supporto. L'instradamento diretto dalla dorsale a ogni scrivania significava fibra ovunque. Incubo da mantenere.

La nostra soluzione: involucri di zona nel plenum del soffitto o sotto il pavimento sopraelevato. Esegui trunk MPO multi-fibra dalla dorsale a ciascun box di zona. All'interno della scatola, collega i cavi patch LC Uniboot che servono 6-8 postazioni di lavoro vicine.

Il risultato? Quando le postazioni di lavoro si spostano (e lo fanno sempre), non si tocca la fibra della dorsale nel soffitto. Basta scambiare il cavo di connessione da 3 metri nella scatola di zona. Stima del nostro cliente: riduzione del 70% del costo della manodopera MAC (spostamenti/aggiunte/modifiche). Oltre 3 anni di riorganizzazioni degli uffici, questo sommato.

Dettaglio critico: nelle scatole con spazi ristretti, i connettori LC Uniboot o Push-Pull Tab sono obbligatori. Quando sono collegati 12 cavi di connessione, i connettori LC standard non lasciano abbastanza spazio per rimuovere nulla. Lo abbiamo imparato nel modo più duro durante un progetto di retrofit:-dovevamo scollegare metà della scatola solo per accedere a un cavo.

La questione dei soldi

Tutti chiedono informazioni sui costi. La risposta dipende dal tuo periodo di tempo. Il POL costa di più in anticipo (OLT e ONT non sono economici) ma fa risparmiare notevolmente su tutto il resto-soprattutto su 10 anni.

Ripartizione approssimativa per 500 endpoint. Si tratta di stime di settore, non di preventivi garantiti-il tuo chilometraggio varia in base al fornitore, alla regione e alle specifiche.

Dove POL risparmia di più: spazio ed energia. Le reti tradizionali necessitano di armadi IDF a ogni piano-interruttori, UPS, aria condizionata. POL sostituisce tutto ciò con splitter passivi che non necessitano di alimentazione né raffreddamento e si inseriscono in una scatola montata a parete-delle dimensioni di un libro di testo. I documenti FTTO di Huawei affermano una riduzione di potenza del 50-70%-è una cifra di marketing, prendetela con giusto scetticismo, ma la direzione è reale. Meno dispositivi attivi significano meno elettricità e meno calore da rimuovere.

La sporcizia è il tuo nemico (la lezione da $ 500)

Qualcosa che le brochure di vendita non sottolineano: la contaminazione è la principale causa di guasti alla rete in fibra. Non un guasto all'apparecchiatura. Nessun danno al cavo. Sporco.

La fibra monomodale ha un nucleo da 9-micrometri. Un frammento di polvere invisibile ai tuoi occhi blocca oltre il 10% della trasmissione della luce. Il petrolio delle impronte digitali crea una perdita sufficiente a interrompere una connessione. Nei sistemi POL con budget di collegamento limitati, la contaminazione in alcuni punti si traduce in problemi a livello di rete.

I $ 500 che sono diventati $ 5.000:

Progetto di campus nel sud-est asiatico. Il cliente ha tagliato dal budget circa $ 500 in kit di pulizia professionale. "Usa solo i cappucci antipolvere e fai attenzione." Consentito ai lavoratori di effettuare l'installazione senza un'adeguata attrezzatura di ispezione.

Una settimana dopo la consegna, circa il 15% dei collegamenti presentava una perdita di pacchetti inspiegabile. Il team di ingegneri è dovuto tornare con l'attrezzatura OTDR, tirare i connettori uno per uno e ispezionare ogni superficie terminale. Constatazione: la maggior parte delle ghiere contaminate sono state graffiate dalle particelle di polvere durante l'installazione. Danno irreversibile.

Fattura finale: ~100 cavi di connessione sostituiti ($ 2.000 di materiali), tre giorni di manodopera per due tecnici ($ 3,000+), più il danno alla reputazione di un mancato passaggio di consegne. Il "risparmio" di $ 500 costa loro 10 volte.

L'estremità di un connettore in fibra è più fragile di un bulbo oculare. Con un ingrandimento di 400x, una particella di polvere sembra un cratere sulla luna. Se non acquisti strumenti per la pulizia, budget triplo per le riparazioni.

L'ispezione prima dell'accoppiamento è obbligatoria. Un microscopio a fibra 400x costa poche centinaia di dollari e impedisce migliaia di operazioni di risoluzione dei problemi. Ogni connettore viene ispezionato prima di essere collegato-durante l'installazione e qualsiasi manutenzione. Protocollo di pulizia: pulire prima con un panno asciutto (senza pelucchi-), pulire con acqua con alcool isopropilico al 99%+ se necessario, asciugare di nuovo e -ispezionare. Richiede 30 secondi. Saltare richiede ore per diagnosticare in seguito.

Pianificazione per ciò che verrà dopo

La fibra del campus dura 15-25 anni. Il cavo che installi oggi sarà ancora lì quando le tecnologie che non abbiamo inventato diventeranno standard.

Buone notizie per POL: il livello fisico supporta l'intera roadmap. L'attuale GPON esegue downstream a 2,5 Gbps. 10G-PON (XGS-PON) già disponibile. 25G-PON in fase di prova. 50G-PON in fase di sviluppo degli standard. Tutti utilizzano la stessa fibra e gli stessi connettori-cambiano solo le apparecchiature OLT e ONT.

OFS Optics rileva che, sebbene la modalità multimodale gestisca adeguatamente la maggior parte delle distanze aziendali, i vantaggi della larghezza di banda della modalità singola diventano più pronunciati con l'aumento della velocità dei dati. Riconoscono la tendenza verso la modalità singola poiché i premi dei ricetrasmettitori si riducono.

A Campus ottico completobasato sulla modalità singola gestisce il backhaul Wi-Fi 7 (multi-gigabit per AP), la videosorveglianza 8K e le densità IoT che non possiamo prevedere-senza toccare i cavi. Questo è il valore di ottenere un'infrastruttura corretta fin dal primo momento.

Cosa inserire nella richiesta di offerta

Quando si acquistano connettori per aGuida al cablaggio POL-distribuzione conforme, specifica questi minimi:

Perdita di inserzione: inferiore o uguale a 0,25 dB tipico, inferiore o uguale a 0,35 dB max

Perdita di ritorno (APC): maggiore o uguale a 65 dB

Ghiera: ceramica di zirconio

Cicli di accoppiamento: maggiore o uguale a 500 con variazione minore o uguale a 0,2 dB

Documentazione: risultati dei test individuali o certificati di lotto

Per le implementazioni mission-critical, i fornitori con produzione interna-(non le società commerciali che si riforniscono da più stabilimenti) forniscono una qualità più uniforme.Fibra Evoluxoffre prodotti diretti-in fabbrica con la documentazione di test richiesta dai progetti POL aziendali.

Rapporti di ricambio che vale la pena preventivare: 5-10% per gruppi pre-terminati, 15-20% per connettori installabili sul campo (tenendo conto degli errori di terminazione), 10-15% per i cavi di connessione per gestire i MAC del primo anno.

Riferimento rapido

Lo spostamento versoCampus ottico completol'architettura sta accelerando man mano che le aziende scoprono risparmi operativi ed energetici. Che tu stia distribuendo POL per un nuovo edificio o aggiornando l'infrastruttura tradizionale, le decisioni sui connettori prese durante l'installazione determinano l'affidabilità per i prossimi dieci o due anni. Falli bene la prima volta.
