Connettore veloce e giunzione a fusione: quale ha senso per FTTH?

Nelle implementazioni FTTH, la scelta tra un connettore veloce in fibra ottica e una giunzione a fusione dipende da dove si termina nella rete, da quante gocce il tuo equipaggio deve attivare al giorno e se quel giunto rimarrà al chiuso o cuocerà in una chiusura aerea per i prossimi quindici anni. I connettori veloci consentono a un tecnico di entrare e uscire dalla sede dell'abbonato in meno di un minuto per terminazione. La giunzione a fusione produce un legame permanente tra vetro-a-vetro che niente meno che una terna potrà disturbare. La maggior parte degli operatori finisce per utilizzare entrambi i -, ma sapere esattamente dove tracciare quella linea è ciò che separa un'implementazione pulita e redditizia da una che genera viaggi di camion per anni.

Cos'è un connettore veloce in FTTH?

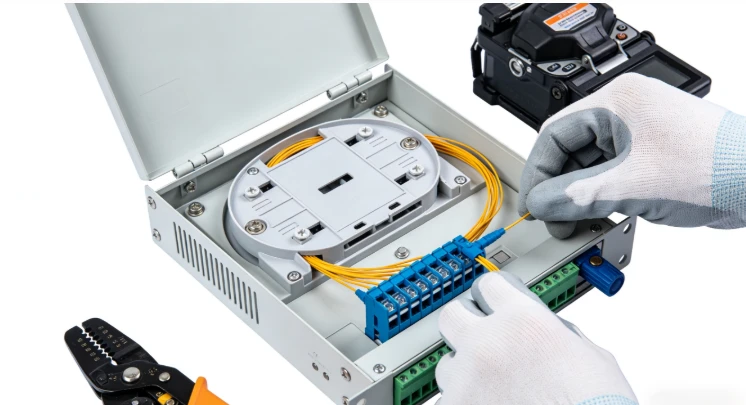

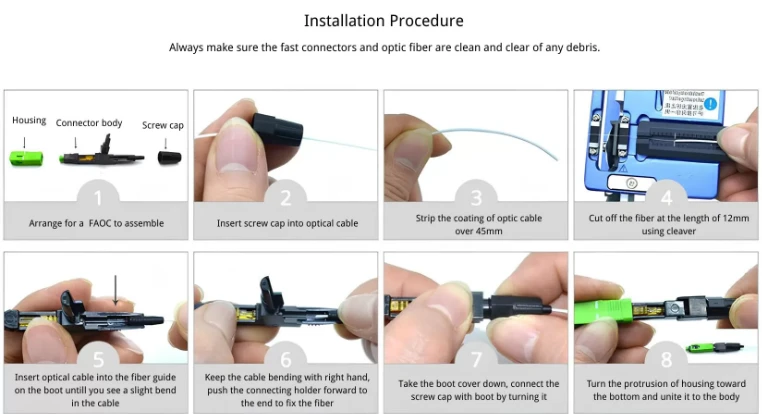

Un connettore veloce - chiamato anche connettore-installabile sul campo o connettore di giunzione meccanica - è un dispositivo di terminazione pre-lucidato con un corto spezzone di fibra e una ghiera in ceramica già posizionata all'interno dell'alloggiamento. Il tecnico spela e taglia il cavo di derivazione in entrata, fa scorrere la fibra scoperta in un meccanismo di allineamento con scanalatura a V-e la blocca contro il troncone di fabbrica. Il gel di corrispondenza dell'indice- colma il microscopico traferro tra le due estremità della fibra, mantenendo la riflessione di Fresnel e la perdita di inserzione entro i limiti delle specifiche.

L'intero processo richiede dai 30 ai 60 secondi circa una volta che il tecnico ha rallentato il ritmo. Niente elettricità, niente giuntatrice, niente forno per termoretrazione. UNconnettore rapido in fibra ottica SCcon la lucidatura UPC misura tipicamente una perdita di inserzione di circa 0,2 dB e una perdita di ritorno superiore a 50 dB. La variante APC spinge la perdita di ritorno oltre i 60 dB - e questa distinzione conta più di quanto la maggior parte delle schede tecniche lasciano intendere, perché le architetture PON sono sensibili alla riflessione posteriore-sul ricevitore OLT. Nella nostra esperienza nella fornitura di connettori nei progetti GPON e XGS-PON, SC/APC è ciò a cui gli installatori si rivolgono per impostazione predefinita dal lato dell'abbonato. L'UPC si presenta principalmente nelle derivazioni Ethernet punto{9}}a{10}punto o nelle installazioni legacy in cui l'infrastruttura esistente è stata costruita attorno agli adattatori UPC.

Per gli equipaggi che gestiscono-volumi elevati-attivazione dell'ultimo miglio - condomini, costruzioni di campus, FTTH rurali in cui il camion si sposta da solo costa più del connettore - i connettori rapidi spostano il collo di bottiglia dalle apparecchiature alla pura produttività della manodopera.

Come funziona la giunzione a fusione e perché possiede ancora la spina dorsale

La giunzione a fusione unisce in modo permanente due estremità della fibra nuda fondendole insieme in un arco elettrico. Una mannaia di precisione produce una faccia terminale piatta e i motori di allineamento della giuntatrice portano i due nuclei a una registrazione inferiore al -micron prima dell'accensione dell'arco. Il risultato è un percorso di vetro continuo con una perdita di inserzione solitamente inferiore a 0,05 dB e una perdita di ritorno superiore a 60 dB.

Questo livello di prestazioni non è vicino a quello che qualsiasi metodo meccanico può offrire in modo coerente. Nelle linee principali, nei cavi di alimentazione e nei segmenti di backhaul in cui ogni decimo di decibel si estende su dozzine di punti di giunzione, la giunzione a fusione è l'unica opzione seria. Il giunto stesso è fisicamente resistente - una volta protetto con un manicotto termoretraibile-all'interno di una chiusura sigillata, una giunzione a fusione gestisce l'umidità, i cicli termici e le vibrazioni senza degradazione.

Il sovraccarico è reale, però. Una giuntatrice a fusione per l'allineamento del nucleo-, una mannaia ad alta-precisione e il kit di preparazione vanno da poche migliaia a ben oltre diecimila dollari. Ogni giunzione richiede dai due ai quattro minuti, comprese la preparazione e la protezione, e la giuntatrice necessita di una batteria carica o di alimentazione CA. È inoltre necessaria una superficie pulita e stabile su cui lavorare -, non sempre disponibile su un palo o in uno spazio angusto per le mani.

Prestazioni ottiche: dove il divario conta e dove no

La maggior parte degli articoli di confronto allinea i numeri della perdita di inserzione uno accanto all'altro e si ferma qui. La realtà è più stratificata.

La giunzione a fusione raggiunge costantemente valori inferiori a 0,05 dB per giunto; le apparecchiature ben-mantenute spesso arrivano a 0,02 dB in modalità monomodale. I connettori veloci si attestano tra 0,2 e 0,3 dB in normali condizioni di campo. Su un singolo calo di abbonato con uno o due punti terminali, tale differenza - da 0,15 a 0,25 dB circa - non mette quasi mai a rischio la conformità del budget di collegamento. GPON Classe B+ consente fino a 28 dB di perdita di percorso totale tra OLT e ONT. Un cavo di derivazione residenziale di solito rappresenta una piccola frazione di tale budget, quindi il contributo del connettore rientra ampiamente nel margine.

La perdita di ritorno è il caso in cui la selezione del tipo di connettore conta più del metodo di terminazione.Connettori rapidi SC APCraggiungere una perdita di ritorno superiore a 60 dB, sufficiente per GPON e XGS-PON. Le varianti UPC si aggirano intorno ai 50 dB - bene per Ethernet-solo dati, ma rappresentano un potenziale problema se è presente un overlay CATV analogico (RF su vetro) sulla stessa fibra. Questo è uno degli errori di approvvigionamento più comuni che vediamo: un installatore prende i connettori UPC perché sono più economici per scatola, poi riscontra errori di perdita di rendimento-durante i test di accettazione su una rete che trasporta video. Se la tua rete esegue qualsiasi forma di PON, imposta automaticamente APC ed evita la richiamata.

La maggiore separazione delle prestazioni si manifesta nel tempo, non il primo giorno. Una giunzione di fusione è vetro fuso su vetro - senza gel, senza morsetto, senza parti mobili. Un connettore veloce dipende dal gel di corrispondenza dell'indice- che può degradarsi lentamente attraverso anni di cicli termici e da un meccanismo con scanalatura a V-che può spostarsi sotto vibrazioni ripetute. All'interno dell'abitazione di un abbonato o di una scatola di terminazione in fibra sigillata, il degrado è minimo. In una chiusura aerea esposta o in un armadio stradale non riscaldato, la giunzione a fusione garantisce un vantaggio di affidabilità misurabile su una finestra di servizio da cinque-a-dieci-anni.

Costo: quattro livelli, non un numero

Confrontando il prezzo unitario di un connettore veloce con il costo dei materiali di consumo di una giunzione a fusione non si riesce a cogliere gran parte del quadro. Il confronto reale avviene attraverso quattro livelli: beni strumentali, materiali di consumo, tempo di manodopera e manutenzione a lungo-termine.

I connettori veloci necessitano di un capitale quasi pari a zero. Una mannaia, uno spogliarellista, salviette imbevute di alcol e una scatola di connettori - l'intero kit sta in una custodia da cintura. Ogni connettore costa di più per unità rispetto a un manicotto di giunzione termorestringente, ma il tempo di manodopera per terminazione è notevolmente inferiore. Nelle strutture FTTH residenziali-a volume elevato in cui un tecnico attiva da 15 a 25 gocce al giorno, il risparmio di manodopera sommerge il costo più elevato dei materiali di consumo. Abbiamo visto i project manager ridurre le tempistiche di attivazione del 30-40% semplicemente cambiando la terminazione della caduta dell'abbonato dalla giunzione a fusione pigtail al connettore veloce - non perché il connettore sia migliore in termini assoluti, ma perché rimuove la configurazione della giunzione, la gestione dei vassoi e la dipendenza dall'alimentazione dall'ultimo miglio.

Lo splicing di fusione inverte l’economia. Il costo iniziale delle apparecchiature è significativo, ma il costo dei materiali di consumo per-giunzione è trascurabile. Per gli operatori che giuntano centinaia di fibre in un ufficio centrale, un hub di distribuzione o una chiusura di giunzione, il costo per giunto scende ben al di sotto del territorio dei connettori veloci. Ciascun giunto inoltre non richiede alcun follow-up - - nessuna ri-terminazione, nessuna sostituzione del gel, nessuna pulizia.

Nel corso di un ciclo di vita della rete di dieci-anni, la giunzione a fusione solitamente vince nei segmenti della dorsale e della distribuzione in termini di costo totale di proprietà. I connettori veloci di solito vincono nell'accesso e nell'eliminazione dei segmenti. Gli operatori che gestiscono i progetti più ristretti utilizzano entrambi - e sono consapevoli di quale metodo vada dove.

Corrispondenza del metodo al segmento di rete

È qui che i consigli generici falliscono. "Utilizzare connettori veloci per le derivazioni e fusione per la dorsale" è vero in prima approssimazione, ma le vere decisioni avvengono ai confini.

I connettori veloci sono la scelta chiara per le terminazioni di utenze interne. Il tecnico spella il cavo di derivazione, termina, si collega all'ONT o alla presa a muro, conferma la luce con un VFL e passa all'unità successiva. Nessuna giuntatrice da disimballare, nessun vassoio di giunzione da instradare, nessuna alimentazione necessaria. Nelle build MDU in cui dozzine di unità vengono attivate in una singola visita, la velocità per-unità si trasforma in una seria compressione della sequenza temporale del progetto. In genere consigliamo connettori rapidi per qualsiasi punto terminale che si trova all'interno, protetto dalle intemperie e dove il livello di competenza dell'installatore può variare - che, francamente, descrive la maggior parte del lavoro- lato abbonato.

Lo splicing di fusione appartiene ai punti di aggregazione. Chiusure di giunzione dove i cavi di alimentazione escono alla distribuzione, armadi dovetrecce in fibra otticacollega le uscite dello splitter ai pannelli di permutazione, qualsiasi giunto esterno dovrebbe sopravvivere senza manutenzione per anni. Il costo di manodopera per-giunzione più elevato è giustificato da prestazioni permanenti e resistenti alle intemperie.

La zona grigia è la distribuzione-a-transizione di derivazione - il punto in cui un cavo lascia un armadio stradale o un terminale all'ingresso di un edificio e corre verso l'abbonato. Se il punto terminale è sigillato all'interno di un involucro adeguato e il cavo è pre-tagliato su misura, un connettore veloce funziona. Se si tratta di un rubinetto aereo, di un piedistallo esposto o di un luogo con temperature estreme note, la giunzione a fusione è la scommessa più sicura. Abbiamo avuto clienti in Medio Oriente e nell'Africa sub-sahariana che hanno segnalato un degrado del gel più rapido-del-previsto nei connettori rapidi esposti a temperature ambiente elevate e prolungate - non un guasto catastrofico, ma una perdita di perdita sufficiente a richiedere interventi di manutenzione. In quegli ambienti, riducendo il numero totale di giunzioniassiemi pre-connettorizzatiè spesso più intelligente che discutere tra connettore e giunzione in ogni singolo punto terminale.

Il ripristino di emergenza è un altro scenario in cui i connettori veloci guadagnano il loro mantenimento. Quando un cavo viene tagliato e l'assistenza deve essere ripristinata entro poche ore, un tecnico può ripristinare immediatamente la connettività con connettori rapidi, quindi programmare una giunzione a fusione permanente per la successiva finestra di manutenzione. Questo approccio graduale - connettore veloce ora, giunzione a fusione più tardi - è una pratica standard tra i fornitori di servizi che tengono traccia del tempo medio di riparazione.

Il fattore abilità che le schede tecniche non mostrano

L'installazione rapida del connettore richiede la gestione di base della fibra - spelare, pulire, tagliare alla lunghezza e bloccare nel corpo del connettore. La maggior parte dei tecnici produce risultati accettabili dopo poche ore di formazione pratica-. La modalità di guasto più comune è una cattiva giunzione o contaminazione sulla faccia terminale della fibra, entrambe rilevabili immediatamente da un controllo VFL. Quando la terminazione rapida di un connettore non funziona, la soluzione è semplice: estrarre la fibra, ri-tagliarla, re-inserirla.

La giunzione a fusione richiede di più. Il tecnico deve preparare la fibra con tolleranze più strette, utilizzare e manutenere la giuntatrice (compresa la sostituzione e la calibrazione degli elettrodi), gestire i vassoi di giunzione all'interno degli involucri senza violare il raggio di curvatura e leggere la stima della perdita della giuntatrice per individuare giunti difettosi prima della chiusura. La formazione richiede giorni; la vera competenza si costruisce in settimane di lavoro sul campo. Nei mercati in cui gli giuntatori qualificati sono scarsi - e comprendono parti dell'America Latina, dell'Africa sub-sahariana e del Sud-Est asiatico - il collo di bottiglia della manodopera qualificata- può limitare la velocità di implementazione più di quanto non faccia la disponibilità delle attrezzature.

Questo è un fattore reale nella pianificazione del progetto, non una nota a piè di pagina. Se la tua tempistica di implementazione dipende dall'attivazione di 500 abbonati al mese e hai solo due splicer addestrati nello staff, spingere ogni terminazione attraverso la fusione è un problema di pianificazione. I connettori veloci all'estremità dell'abbonato ti consentono di schierare una squadra più numerosa e meno specializzata per l'ultimo miglio mentre i tuoi giuntatori si concentrano sul lavoro che richiede effettivamente la loro abilità - chiusure, armadietti e giunti dorsali.

Durabilità: comfort indoor e punizione all'aperto

Una giunzione di fusione protetta all'interno di una chiusura sigillata è essenzialmente immune al degrado ambientale. Il legame del vetro non si corrode, non assorbe umidità e non si deforma otticamente. I dati sul campo delle principali società di telecomunicazioni riportano costantemente tassi di fallimento della giunzione a fusione inferiori allo 0,1% su finestre di dieci-anni.

I connettori rapidi resistono bene all'interno e in custodie esterne protette. All'interno della sede di un abbonato, di una presa a muro sigillata o di una morsettiera adeguatamente sigillata, il connettore è sottoposto a sollecitazioni minime e può durare per l'intera vita utile della rete. Il rischio si manifesta in posizioni esterne esposte - chiusure aeree, piedistalli non riscaldati, custodie per rubinetti montate su trefoli- - dove le facce in gel-corrispondenti all'indice si congelano-si scongelano e il morsetto con scanalatura a V-può subire vibrazioni guidate dal vento-. Negli ultimi anni le formulazioni di gel migliorate e gli involucri sigillati ermeticamente hanno ridotto questo divario, ma vale ancora la regola generale: se il punto terminale è all'esterno e non è sigillato in modo affidabile, eseguirne la giunzione a fusione.

Connettore veloce e giunzione a fusione: confronto delle specifiche

Per gli operatori che costruiscono o espandono l'infrastruttura FTTH, la decisione non è quale metodo scegliere - ma è a quale parte della rete appartiene ciascun metodo. Ottenere questo confine giusto mantiene le prestazioni ottiche solide, i costi di installazione sotto controllo e i problemi di manutenzione al minimo. Sia che tu stia effettuando l'approvvigionamentoconnettori in fibra otticaper un'implementazione o una selezione su-scala su larga scalapigtail per terminazioni dei vassoi di giunzionein un armadio di distribuzione, il componente giusto a ogni livello è ciò che distingue una rete che supera i test di accettazione da una che rimane affidabile al decimo anno.
