Se si termina o si unisce la fibra sul campo, la scelta solitamente si riduce a due metodi: aconnettore veloce in fibra otticao una giunzione di fusione. Entrambi creano un percorso ottico, ma sono costruiti per compiti molto diversi. Un connettore veloce è l'opzione di attrezzatura più veloce e più bassa-per la terminazione del cavo di derivazione FTTH, il lavoro lato abbonato-, piccole riparazioni e qualsiasi situazione in cui trasportare una giuntatrice a fusione in ogni punto non è pratico. La giunzione a fusione è l'opzione con minori{5}}perdite e maggiore-stabilità per collegamenti dorsali, chiusure di giunzioni esterne e giunti permanenti che devono mantenere le loro prestazioni per anni.
Questa guida fornisce innanzitutto un quadro decisionale chiaro, quindi i dettagli tecnici, i numeri di perdita, le fasi di installazione, i test, la risoluzione dei problemi e una lista di controllo per gli acquisti B2B in modo da poter abbinare il metodo e il connettore al tuo scenario reale.

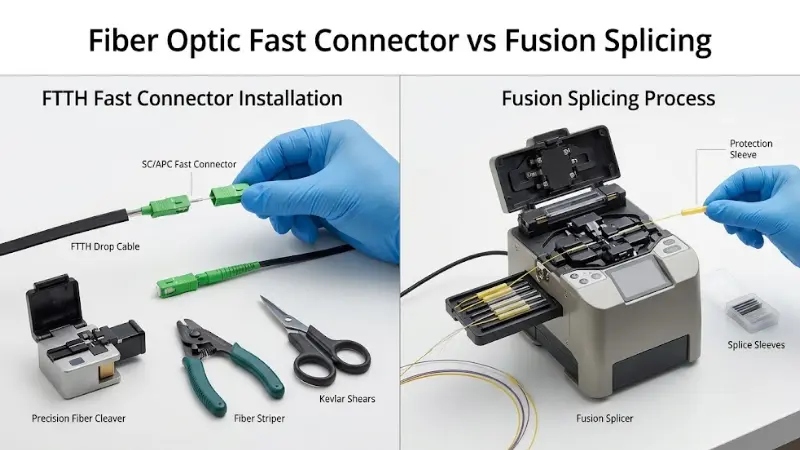

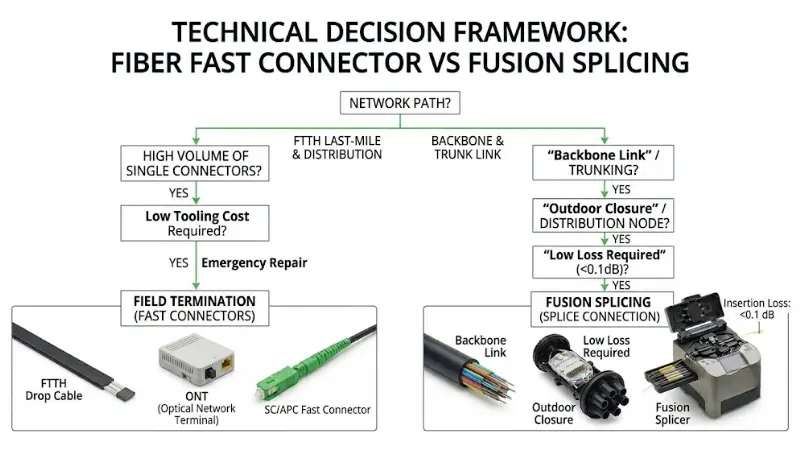

Connettore veloce o giunzione a fusione? Un quadro decisionale semplice
Prima di confrontare le specifiche, decidere cosa deve fare la connessione. I due metodi raramente competono testa-a-testa; si adattano a parti diverse della stessa rete.
Scegli un connettore veloce in fibra ottica quando:
- Stai terminando il cavo di derivazione FTTH in case, corridoi, prese a muro o porte ONT e devi completare molti punti al giorno.
- È necessario ripristinare rapidamente un collegamento temporaneo o di emergenza, prima che venga programmata una riparazione permanente.
- L'equipaggio non ha una giuntatrice a fusione in loco, oppure acquistarne una non è giustificato date le dimensioni del lavoro.
- Il collegamento è breve, il budget delle perdite ha un margine e potrebbe essere necessario rielaborare o spostare la connessione in seguito.
Scegli la giunzione a fusione quando:
- L'articolazione è permanente e si trova in una dorsale, in un alimentatore o in un percorso a lunga- distanza.
- Il budget di collegamento è limitato e ogni decimo di decibel è importante.
- La connessione risiede in un ambiente esterno difficile, in una chiusura sotterranea o ovunque soggetto a sbalzi di temperatura e vibrazioni per molti anni.
- L'affidabilità e le prestazioni di riflettanza superano la velocità di installazione.
Se un punto corrisponde ad entrambi gli elenchi, i fattori decisivi sono solitamente il budget della perdita e per quanto tempo l'articolazione deve rimanere intatta.
Cos'è un connettore veloce in fibra ottica?
Un connettore rapido in fibra ottica è un connettore-installabile sul campo che termina una fibra senza lucidatura di fabbrica o polimerizzazione epossidica. Potresti anche vederlo chiamato connettore rapido, connettore per assemblaggio sul campo o connettore meccanico.

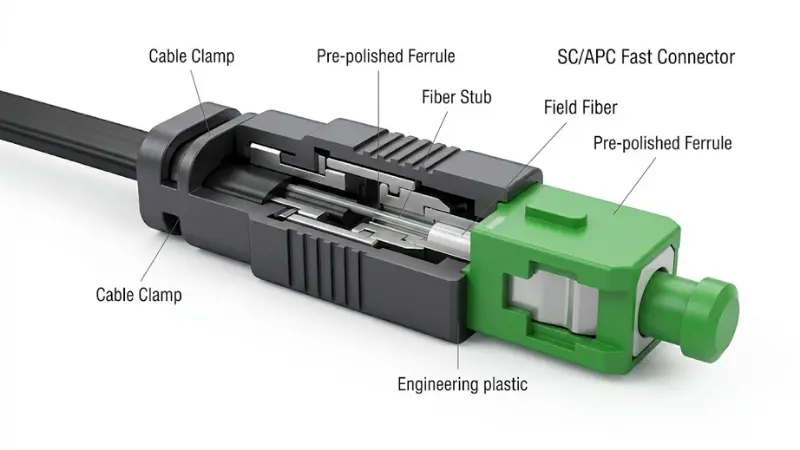

La maggior parte dei progetti utilizza una ghiera pre-lucidata e una struttura di allineamento interno. Il tecnico spoglia, pulisce, taglia e inserisce la fibra di campo nelcorpo del connettore dell'assieme campo-, quindi lo blocca in posizione. Il connettore finito si accoppia con l'attrezzatura ottica,adattatori, pannelli di permutazione, scatole terminali o ONT allo stesso modo di un connettore-terminato in fabbrica. Poiché non è previsto alcun trattamento o lucidatura manuale in loco, un connettore rapido può ridurre drasticamente i tempi di terminazione nel lavoro dell'ultimo-miglio.
Cos'è la giunzione meccanica e come si relaziona ai connettori veloci?
La giunzione meccanica allinea due estremità della fibra all'interno di una struttura di precisione e le trattiene con il gel di corrispondenza dell'indice-, invece di fonderle insieme. Questo è esattamente il principio utilizzato internamente dalla maggior parte dei connettori veloci: la fibra di campo è allineata contro un troncone di fibra corto e prelucidato. Quindi "connettore veloce" descrive la forma del prodotto, mentre "giunzione meccanica" descrive il metodo di connessione al suo interno. UNconnettore veloce pre-incorporatoè un'implementazione comune, in cui lo stub e il canale di allineamento sono già integrati nel corpo.
Vantaggi
La velocità e il basso costo degli utensili sono i principali vantaggi. Non esiste una giuntatrice a fusione da acquistare, trasportare, alimentare o manutenere, adatta a piccoli lavori, manutenzione sul campo e installazioni da parte degli abbonati. Il percorso di abilità è più breve: con una buona spogliarellista, una mannaia, prodotti per la pulizia e il connettore giusto, un tecnico può diventare rapidamente produttivo. Molti progetti possono anche essere rimossi o sostituiti più facilmente rispetto a un giunto fuso, il che aiuta con collegamenti temporanei e modifiche sul-sito.
Limitazioni
Le connessioni meccaniche sono più sensibili alla qualità dell'installazione. Un angolo di taglio inadeguato, un'estremità sporca, olio, una fibra sotto-inserita o una mancata corrispondenza del diametro del cavo-faranno aumentare la perdita di inserzione. Rispetto a una giunzione a fusione pulita, una connessione meccanica comporta una maggiore perdita di inserzione ed è maggiormente influenzata dalle vibrazioni e dai cicli di temperatura nel tempo, motivo per cui non è la prima scelta per i collegamenti dorsali o i giunti esterni esposti. Può essere molto affidabile quando il connettore è ben realizzato e installato sotto controllo, ma tale controllo deve essere mantenuto su ogni terminazione.
Che cos'è lo splicing a fusione?

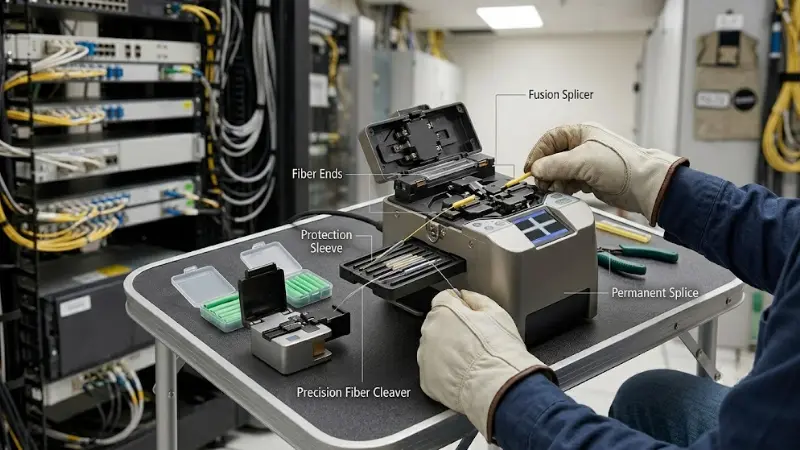

La giunzione a fusione utilizza il calore, solitamente proveniente da un arco elettrico, per fondere e saldare permanentemente due estremità della fibra in un filo continuo. Una giuntatrice a fusione allinea i nuclei, li fonde e proteggi il giunto con una guaina termorestringente-. È il metodo standard per giunzioni permanenti di cavi, collegamenti a lungo-raggio, chiusure esterne e sistemi ad alte-prestazioni. Se vuoi lo sfondo, ecco una spiegazione più approfonditaa cosa serve la giunzione a fusione.
Vantaggi
La prestazione è il titolo. Un giunto fuso continuo offre una perdita di inserzione molto bassa ed eccellenti prestazioni di riflessione posteriore-e, poiché il vetro è unito fisicamente, non dipende da un blocco meccanico per rimanere allineato. Ciò lo rende la scelta giusta per collegamenti critici, infrastrutture dense, dorsali di telecomunicazioni e cavi esterni in cui prestazioni stabili nel corso degli anni contano più della durata della giunzione.
Limitazioni
La barriera è l’attrezzatura e il tempo. Sono necessari una giuntatrice a fusione, una mannaia di precisione, manicotti di protezione, un forno termico e un operatore addestrato, il che aumenta i costi iniziali e rende il metodo meno conveniente per lavori rapidi sul campo. Un giunto fuso è pensato anche per essere permanente: se il layout cambia, in genere si taglia, si ri{2}}unisce e si ri{3}}protegge. Per le piccole terminazioni FTTH, questo è spesso più lento rispetto all'inserimento di un connettore veloce.
Giunzione meccanica vs giunzione a fusione: perdita, affidabilità e costi
Le differenze pratiche si riducono alla perdita ottica, alla stabilità-a lungo termine, alla lavorazione e alla riflettanza. Come riferimento lavorativo, illinee guida sulle perdite pubblicate dalla Fiber Optic Association (FOA)sono utili: una giunzione a fusione a modalità singola- viene comunemente preventivata a circa 0,1–0,15 dB, mentre i connettori di giunzione meccanici-pre-lucidati sono consentiti fino a circa 0,75 dB secondo le stime di perdita TIA-568. I risultati sul campo per buone connessioni meccaniche spesso si attestano tra 0,2 e 0,5 dB, ma la variazione è più ampia e dipende fortemente dalla clivaggio e dalla pulizia. Tratta ogni singolo numero come un obiettivo da verificare mediante test, non come una garanzia.

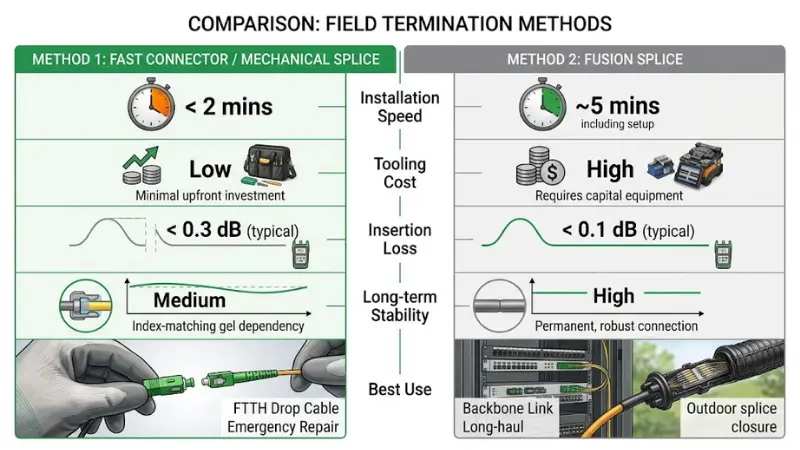

| Fattore | Connettore veloce/Giunzione meccanica | Giunzione di fusione |
|---|---|---|
| Velocità di installazione | Veloce; configurazione minima sul campo | Più lentamente; configurazione dell'attrezzatura e per-ciclo di giunzione |
| Attrezzatura richiesta | Spogliarellista, mannaia, kit di pulizia | Giuntatrice a fusione, mannaia, maniche, forno termico |
| Livello di abilità | Curva di apprendimento più breve | Più formazione e pratica |
| Costo iniziale | Basso costo degli utensili | Costo elevato degli utensili, costo per-giunto inferiore a volume |
| Tipica perdita di inserzione | Più alto e più variabile (circa 0,2–0,75 dB) | Molto basso (spesso inferiore a 0,1 dB) |
| Riflettanza/stabilità | Buono se installato bene; sensibile all'ambiente | Ottimo e stabile nel tempo |
| Flessibilità di rilavorazione | Più facile da sostituire o spostare | Permanente; deve essere ri-unito per cambiare |
| Miglior utilizzo | FTTH, cavo drop, riparazioni rapide, lavori temporanei o di piccole dimensioni | Collegamenti dorsali, a lungo- raggio, critici, esterni, permanenti |
Nessuno dei due metodi è sempre migliore. Un connettore veloce vince in termini di velocità sul campo, praticità e basso costo degli utensili; la giunzione a fusione vince grazie alla bassa perdita e all'affidabilità permanente.
Quale metodo è migliore per diverse applicazioni?
Installazione FTTH e cavo drop

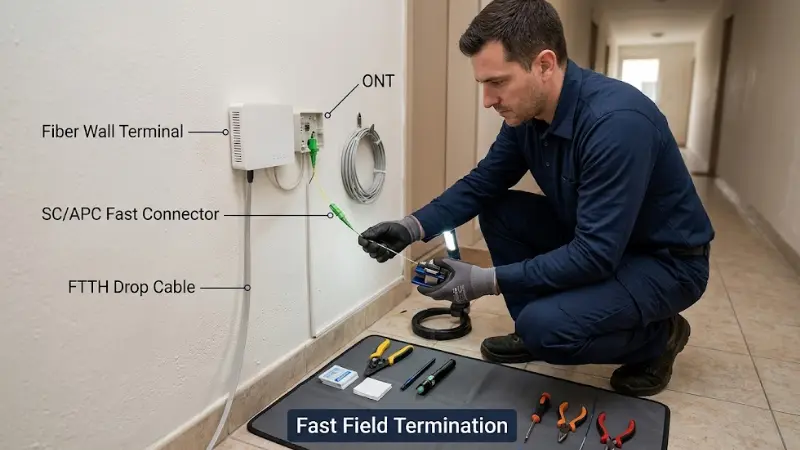

Per FTTH, i connettori veloci sono solitamente la scelta pratica. Immagina un singolo tecnico che lavora in un edificio-con più abitazioni: decine di personeCavo di derivazione FTTHterminazioni attraverso corridoi, montanti e stanze degli utenti in un giorno. Installare una giuntatrice a fusione ad ogni porta è lento e scomodo; un connettore rapido SC/APC abbinato al cavo di derivazione consente all'equipaggio di completare ogni punto in pochi minuti e proseguire.
Riparazione di emergenza e collegamenti temporanei
Quando un collegamento è inattivo ed è necessario ripristinare rapidamente il servizio, un connettore meccanico rapido lo ripristina rapidamente mentre è programmata una riparazione permanente della fusione. Lo stesso vale per test, risoluzione dei problemi e modifiche della rete a breve-termine in cui la velocità batte la permanenza.
Dorsali-a lunga distanza e collegamenti critici
Per i percorsi della dorsale, le chiusure esterne e i collegamenti di servizi critici, la giunzione a fusione è l'opzione migliore. Questi collegamenti necessitano di perdite basse e stabili e devono sopravvivere ad anni di sbalzi di temperatura e manipolazione, e un giunto fuso permanente è molto più adatto a questo rispetto a un connettore sul campo.
Distribuzione indoor e reti di piccola impresa
All’interno, entrambi i metodi possono funzionare. Le tirature brevi con molte terminazioni rapide favoriscono connettori veloci; un collegamento principale permanente o un bilancio delle perdite più rigido favoriscono la fusione. Basa la chiamata sul budget del collegamento, sulla portata del progetto, sugli strumenti disponibili e sulla frequenza con cui prevedi di toccare la connessione.
Come scegliere il connettore veloce per fibra ottica giusto?
Se si utilizza un connettore veloce, le specifiche devono corrispondere al cavo e al sistema, altrimenti le prestazioni non saranno coerenti.
Tipo di connettore: SC, LC, FC o ST
I connettori veloci SC dominano le reti FTTH e di accesso. Le versioni LC compaiono in apparecchiature e patch a-densità più elevata. FC e ST sono rari nel moderno FTTH ma sono ancora presenti nei sistemi legacy e industriali. Abbinare il connettore all'interfaccia dell'adattatore, dello splitter, della morsettiera o dell'ONT con cui si accoppierà.
Tipo di lucidatura: UPC o APC
Non mescolare UPC e APC casualmente. UPC ha una faccia terminale piatta o leggermente bombata; APC utilizza una faccia finale angolata, solitamente identificata da un corpo verde. L'angolo riflette la luce diffusa nel rivestimento invece che verso l'alto lungo la fibra, il che aumenta la perdita di riflessione e questo è importante nei sistemi PON dove le riflessioni a monte causano instabilità. ILStandard di interfaccia ottica del connettore IEC 61755definisce i gradi di rendimento-perdita dietro a ciò e i gradi APC si collocano ben al di sopra dell'UPC. Per FTTH e PON, anConnettore rapido SC/APCè l'impostazione predefinita comune; per il collegamento generale, SC/UPC o LC/UPC possono essere adatti al progetto. Se la scelta tra UPC-rispetto a-APC è nuova per te, questa panoramica dila differenza tra lucidatura PC, UPC e APCvale la pena leggerlo.
Tipo di fibra: monomodale o multimodale
Il connettore deve corrispondere alla fibra. I connettori veloci-modalità singola si accoppiano con cavo di accesso e caduta-modale singola; i connettori multimodali si accoppiano con la fibra multimodale in brevi percorsi aziendali o di data center. L'uso del tipo sbagliato provoca scarse prestazioni o un completo fallimento, quindi conferma la differenza trafibra mono-modale e multimodaleprima di ordinare.
Compatibilità via cavo
Verifica che il connettore accetti la struttura e il diametro del cavo, sia esso tight-buffer da 0,9 mm, cavo da 2,0 mm o 3,0 mm o cavo di derivazione piatto FTTH. Per FTTH, l'inserimento del cavo di derivazione- è fondamentale: il connettore deve afferrare saldamente il cavo in modo che la fibra non possa muoversi dopo l'installazione.
Perdita di inserzione e perdita di ritorno
La perdita di inserzione e la perdita di ritorno sono i numeri che decidono se il collegamento soddisfa il budget. Non fidarti solo del nome del prodotto; leggi la scheda tecnica del fornitore, lo standard di test e il processo di controllo della qualità-e richiedi report di test campione prima di un ordine all'ingrosso.
Installazione del connettore rapido in fibra ottica passo-passo-passo
La qualità del campo, non solo il prodotto, determina le prestazioni della connessione-meccanica. Una sequenza ripetibile conta più della velocità pura. Per una versione specifica del prodotto-, segui le istruzioni del produttore e consulta quelle generalipassaggi di connessione dettagliati per un connettore rapido.
- Striscia:rimuovere la guaina e il rivestimento per la lunghezza richiesta dal connettore, utilizzando lo spellafili adatto al cavo in modo da non intaccare il vetro.
- Pulito:pulire la fibra scoperta con salviette-prive di pelucchi e un detergente approvato; non toccare la sezione pulita.
- Fendere:utilizzare una mannaia affilata e adatta e far corrispondere la lunghezza di taglio alle specifiche del connettore. L'obiettivo è una faccia piatta e quadrata.
- Ispezionare:evitare di toccare la faccia terminale dopo la fenditura; una fessura pulita e quadrata è ciò che mantiene basse le perdite.
- Inserire:spingere la fibra completamente nel connettore finché non si posiziona contro il mozzo, quindi inserire il meccanismo di bloccaggio.
- Chiusura e vestito:fissare il pressacavo ed evitare curve strette vicino al corpo.
- Test:verificare la connessione prima di chiudere la custodia.
Come testare un connettore veloce dopo l'installazione

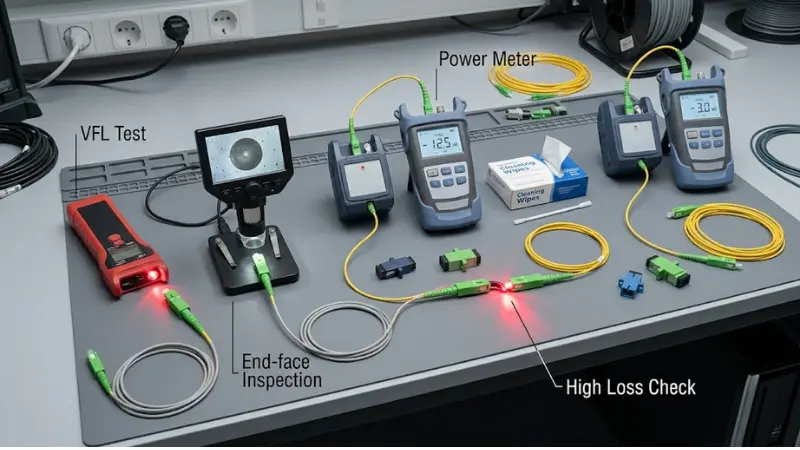

La sola ispezione visiva non è sufficiente. Come minimo, utilizzare un localizzatore visivo di guasti (VFL) per confermare la continuità e rivelare una sede difettosa o una curva brusca come una perdita evidente. Utilizza un misuratore di potenza ottica con una sorgente luminosa per misurare la perdita end-to-end rispetto al budget del collegamento e utilizza un OTDR su collegamenti più lunghi o contestati per individuare un evento di perdita-elevata. Ispezionare la faccia terminale accoppiata con un microscopio a fibra quando i risultati sembrano marginali. Registrare le letture; una cifra di perdita documentata è ciò che ti dice che la risoluzione è passata, non il fatto che sia scattata in posizione.
Risoluzione dei problemi di perdita di inserzione elevata su un connettore veloce
Quando un connettore appena terminato ha un valore alto, lavora dalla causa più comune a quella meno comune prima di tagliare qualsiasi cosa:
- Porre fine alla-contaminazione del viso:la causa principale. Ispeziona e pulisci la superficie di accoppiamento e l'adattatore, quindi-misura.
- Scarsa adesione:una fenditura angolata o scheggiata lascia uno spazio vuoto o una dispersione. Ri-scindere e ri-terminare.
- Sotto-fibra inserita:se la fibra non raggiunge lo stub la serratura potrebbe essersi chiusa in aria. Ri-risiedere completamente.
- Piegatura o stress sul corpo:alleviare le curve strette e controllare il serracavo.
- Mancata corrispondenza di smalto o fibra:conferma di non aver accoppiato UPC con APC o single-mode con multimode.
Se la perdita continua a non rientrare nelle specifiche dopo la pulizia-e-il nuovo controllo, sostituire il connettore. Per sintomi di rete più ampi oltre un'articolazione, questa guida arisoluzione dei problemi comuni della rete in fibraaiuta a isolare dove si trova realmente il problema.
Errori comuni quando si utilizzano connettori veloci in fibra ottica
La maggior parte degli insuccessi sul campo sono riconducibili a piccoli errori di preparazione: una scissione irregolare o angolata che aumenta la perdita; un'estremità sporca da polvere, olio o impronte digitali; il tipo di connettore sbagliato, come UPC dove è richiesto APC; una mancata corrispondenza del diametro del cavo-che consente alla fibra di muoversi; piegarsi eccessivamente-vicino al corpo; e saltare i test ottici. Evitare questi costi non è altro che disciplina, ed è la differenza tra un connettore veloce che funziona e uno che riduce silenziosamente il budget del collegamento.
Lista di controllo per l'acquisto B2B di connettori rapidi per fibra ottica
Per l’approvvigionamento, l’obiettivo è la coerenza dei lotti, non solo un prezzo unitario basso. Prima di un ordine all'ingrosso, conferma:
- Dati della scheda tecnica:perdita di inserzione e perdita di ritorno dichiarate, con lo standard di test e le condizioni nominate.
- Connettore e corrispondenza lucidatura:SC/LC/FC e UPC/APC corretti per il tuo sistema e ilscatola terminale in fibra, adattatore o splitter con cui si accoppia.
- Compatibilità cavi:supporto per il diametro e la struttura esatti del cavo di caduta-, con un morsetto sicuro.
- Test del campione:richiedi campioni e rapporti di test e verifica la perdita internamente-prima di impegnare il volume.
- Consistenza e ispezione del lotto:chiedi in che modo il fornitore controlla la qualità della ghiera e-la geometria della faccia nei lotti.
- Imballaggio, MOQ e tempi di consegna:conferma l'imballaggio protettivo, la quantità minima dell'ordine e la consegna realistica per il tuo lancio.
Se stai acquistando una distinta completa dei materiali anziché i soli connettori, questoGuida all'acquisto di componenti passivi FTTHillustra il modo in cui connettori, splitter e involucri si adattano insieme. Per le architetture PON dimensionare anche il fileSeparatore PLCfase accanto ai connettori in modo che il budget delle perdite end-to-end si chiuda.
Domande frequenti
Un connettore veloce in fibra ottica è uguale a una giunzione meccanica?
Non esattamente. Un connettore veloce è un prodotto connettore; la giunzione meccanica è il metodo di allineamento che molti di loro utilizzano internamente. Sono termini strettamente correlati ma non intercambiabili: il connettore è l'hardware, la giunzione meccanica è il modo in cui si unisce la fibra al suo interno.
La giunzione per fusione è migliore della giunzione meccanica?
Per collegamenti permanenti, a bassa-perdita e ad alta{{1}stabilità, sì. Per un'installazione rapida, costi di attrezzatura inferiori e praticità sul campo, un connettore rapido meccanico è la soluzione migliore. La risposta giusta dipende dal budget delle perdite e da quanto permanente deve essere la giuntura.
Di quali strumenti ho bisogno per installare un connettore veloce in fibra ottica?
Una guaina e uno spelacapelli delle dimensioni adatte al tuo cavo, una mannaia di alta-qualità, un kit di pulizia con salviette che non lasciano pelucchi-e solvente approvato e uno strumento di test come un VFL o un misuratore di potenza ottica. Non è necessaria alcuna giunzione a fusione, che è la ragione principale per cui gli equipaggi scelgono questo metodo.
Perché un connettore veloce a volte mostra un'elevata perdita di inserzione?
Solitamente un'estremità sporca o una fenditura scadente, meno spesso una fibra sotto-inserita, una piegatura stretta o una mancata corrispondenza UPC/APC o modalità singola/multimodale. Innanzitutto pulire e ispezionare, -tagliare se necessario e ri-misurare prima di sostituire il connettore.
Un connettore veloce può sostituire la giunzione a fusione?
Per il cavo di derivazione FTTH, il lavoro lato abbonato-e le riparazioni temporanee, spesso sì. Per la dorsale, i giunti a lungo{2}} raggio e quelli esterni esposti, dove il budget di perdita e la stabilità a lungo termine- sono fondamentali, la giunzione a fusione rimane la scelta più sicura.
Come posso testare un connettore veloce dopo l'installazione?
Controlla la continuità con un VFL, misura la perdita da un'estremità all'altra con un misuratore di potenza ottica rispetto al budget del collegamento, utilizza un OTDR su collegamenti più lunghi e ispeziona l'estremità con un microscopio a fibra se la lettura sembra marginale. Registrare il risultato in modo che la conclusione sia documentata come superata.
I connettori veloci sono affidabili per FTTH e funzionano con la fibra monomodale-?
Sì in entrambi i casi, quando le specifiche corrispondono e l'installazione è controllata. Molti connettori veloci, in particolare i tipi SC/APC per PON e FTTH, sono progettati per fibra monomodale-. Verificare il tipo di fibra, la lucidatura e il diametro del cavo prima dell'installazione.
I connettori veloci in fibra ottica possono essere riutilizzati?
Dipende dal design del connettore; molti non sono consigliati per il riutilizzo ripetuto. Alcune strutture consentono la rimozione o la sostituzione, ma un connettore danneggiato o contaminato non deve essere reinstallato se si desidera garantire prestazioni stabili del collegamento.
Conclusione
I connettori veloci e la giunzione a fusione risolvono diversi problemi. Scegli un connettore veloce quando hai bisogno di una terminazione FTTH rapida, di lavori con cavi di derivazione-, di riparazioni di emergenza o di una soluzione di-attrezzature ridotte; ricorrere alla giunzione a fusione quando il collegamento deve essere permanente, con basse-perdite e stabile su una dorsale o un percorso esterno. Per l'approvvigionamento, abbina il tipo di connettore, la lucidatura, il tipo di fibra, il diametro del cavo e i dati sulle perdite testate al tuo scenario reale e verifica i campioni prima di acquistarli in grandi quantità.
