Quando si pianifica una rete in fibra ottica, una domanda sorge presto: in apannello patch in fibra rispetto a ODFdecisione, quale appartiene al tuo rack o alla tua sala telecomunicazioni? La risposta breve - cerca apannello patch in fibraquando è necessario terminare e incrociare-connettere un numero da piccolo-a-medio di fibre vicino ad apparecchiature attive e scegliere unODF (telaio di distribuzione ottica)quando i cavi di dorsale o di alimentazione con un numero maggiore di cavi di dorsale o di alimentazione necessitano di giunzioni a fusione, stoccaggio dei cavi allentati, fissaggio dei cavi e gestione della distribuzione a lungo termine.
Questa netta divisione nasconde qualcosa che ogni tecnico sul campo impara velocemente: le due famiglie di prodotti si sovrappongono. Alcuni pannelli di connessione per montaggio su rack-vengono forniti con vassoi di giunzione e alcuni ODF compatti fanno poco più che patch. Quindi la vera domanda non è "quale nome", ma "quale focus progettuale corrisponde alla posizione della rete, al numero di fibre e al modo in cui i cavi entrano ed escono dall'unità". Questa guida copre le differenze, l'area grigia tra loro, una matrice di selezione, le scelte dei connettori e le configurazioni reali del progetto in modo da poter specificare l'unità giusta la prima volta. Se vuoi prima la versione breve, eccolauno sguardo mirato alle differenze fondamentali tra un ODF e un pannello di permutazione.
Cos'è un pannello patch in fibra?
Un pannello di connessione in fibra termina le fibre in entrata su un set fisso di adattatori e offre ai tecnici un'interfaccia frontale pulita per i cavi di connessione. È il punto in cui un cavo strutturato incontra i ponticelli che collegano switch, router, convertitori multimediali e ricetrasmettitori ottici. La maggior parte dei pannelli viene montata in un rack standard da 19-pollici con altezze 1U, 2U o 4U, sebbene gli involucri con montaggio a parete siano comuni per gli armadi più piccoli.

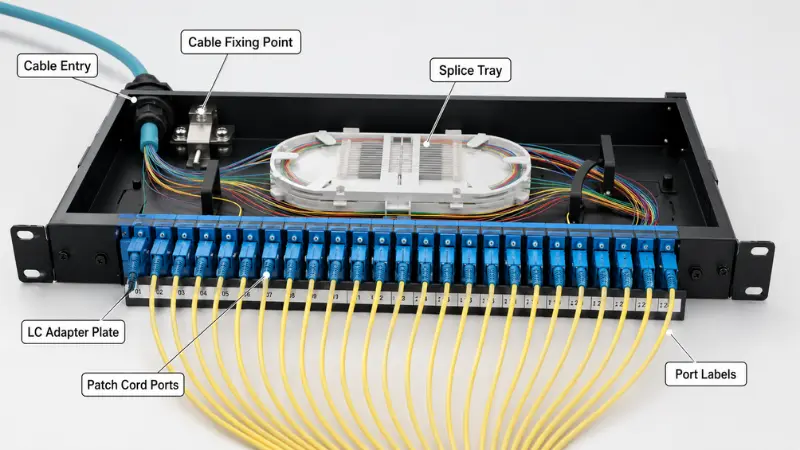

All'interno di un tipico pannello troverai una piastra adattatrice (LC, SC, FC, ST o MPO/MTP), un punto di ingresso e fissaggio del cavo, gestione dei ponticelli anteriore e posteriore, una striscia di etichettatura e - su molti modelli - un piccolo vassoio di giunzione per unire i pigtail al cavo in entrata. Giorno dopo giorno, il lavoro presso un pannello di connessione consiste in spostamenti, aggiunte e modifiche: ri-collegamento dei collegamenti senza disturbare il cavo permanente. Questo è anche il motivo per cui l'accesso frontale e la chiara numerazione delle porte sono più importanti in questo caso rispetto allo storage profondo.
Tipi comuni di pannelli di permutazione
- Pannelli fissi- adattatori su piastra statica; costo più basso, va bene per collegamenti stabili.
- Pannelli scorrevoli (cassetto).- il vassoio si sposta in avanti per facilitare la ri-terminazione e l'ispezione.
- Pannelli LC ad alta-densità- racchiude il maggior numero di porte duplex in 1U, perché la ghiera da 1,25 mm dell'LC è grande la metà di quella di un SC.
- Pannelli a cassette MPO/MTP- disponi di trunk pre-terminati da 12 o 24 fibre per collegamenti 40G/100G/400G.
- Pannelli pre-terminati e giuntati-caricati- connettori di fabbrica per un'implementazione rapida o pigtail-installati in fabbrica pronti per essere giuntati in loco.
I pannelli di permutazione si trovano vicino alle apparecchiature attive: nei rack dei data center, nelle sale di rete aziendali, negli armadietti dei server e nei punti di distribuzione a pavimento. Quando l'attività è l'installazione di patch-a livello di rack, in genere è sufficiente un pannello 1U o 2U. Il lato pratico dimontare un pannello e collegarlo a un interruttoreè semplice e scegliere quello giustoAdattatori LCpoiché la densità dei porti è spesso l'unica vera decisione.
Cos'è un ODF (frame di distribuzione ottica)?
Un ODF è un punto di gestione della fibra strutturato creato per introdurre i cavi, proteggerli, unirli e distribuirli - non solo per eseguire patch. Rispetto a un pannello semplice, è progettato per un numero maggiore di fibre e per l'intera durata di un cavo-di un impianto esterno o di una dorsale: fissaggio e messa a terra dei cavi, giunzione a fusione pigtail, stoccaggio dei cavi allentati, instradamento organizzato, etichettatura e accesso per la manutenzione in un unico telaio.

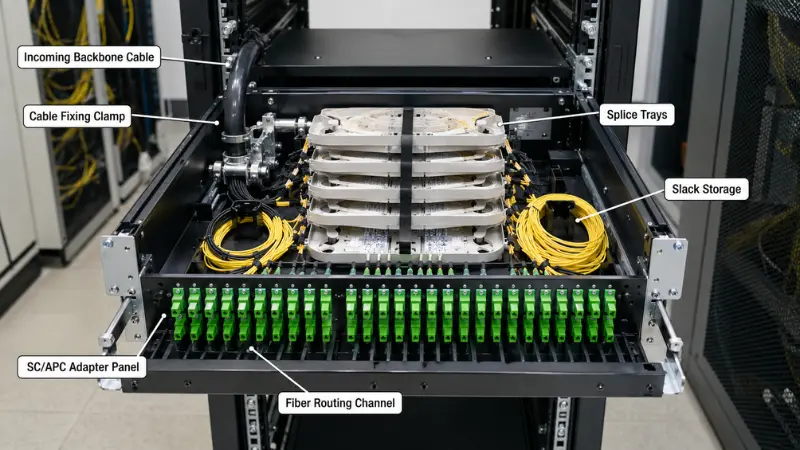

Un tipico ODF è dotato di pannelli adattatori, vassoi di giunzione multipli, canali di instradamento dedicati e spazio di archiviazione per gli allentamenti, morsetti di fissaggio del cavo-e punti di messa a terra per l'elemento di rinforzo del cavo, una copertura protettiva o un telaio chiuso e uno schema di numerazione chiaro. Il motivo per cui questo è importante è fisico: un cavo di alimentazione a tubo sciolto-da 96F o 144F arriva con un elemento di rinforzo in acciaio o aramide che deve essere ancorato in modo che nessuna forza di trazione raggiunga le fibre, quindi ciascuna fibra viene giuntata-per fusione a un codino e avvolta con il raggio di curvatura protetto. Un piccolo patch panel semplicemente non ha un posto dove farlo in sicurezza.
Tipi ODF comuni
- ODF-montato su rack- si adatta a un rack da 19 pollici; il cavallo di battaglia per sale telecomunicazioni e armadi OLT.
- ODF-montato a parete- per punti di distribuzione più piccoli con spazio limitato.
- ODF-da pavimento- frame ad alta-capacità per uffici centrali e siti POP di grandi dimensioni.
- Armadio modulare ODF/ODF- moduli di giunzione, splitter e distribuzione combinati man mano che la rete cresce.
Vedrai gli ODF negli uffici centrali delle telecomunicazioni, nelle sale di accesso FTTH, nelle sale apparecchiature ISP, nei siti POP, nella distribuzione metropolitana e backbone e nelle sale di distribuzione principali degli edifici. Il segnale più chiaro di cui hai bisogno è un cavo in ingresso-ad alto numero che deve esserlogiunzione per fusionealle treccine che terminano con, diciamo,Adattatori SC, con allentamento e protezione per anni di servizio. Per un contesto neutrale sui compromessi-, la panoramica del FOA digiunzione e terminazione-dell'impianto esternoè un riferimento solido. E poiché gli ODF sono disponibili in diversi stili di montaggio - che fanno incazzare molti-acquirenti per la prima volta - vale la pena leggerlile principali tipologie di ripartitori otticiprima di dimensionare una cornice.

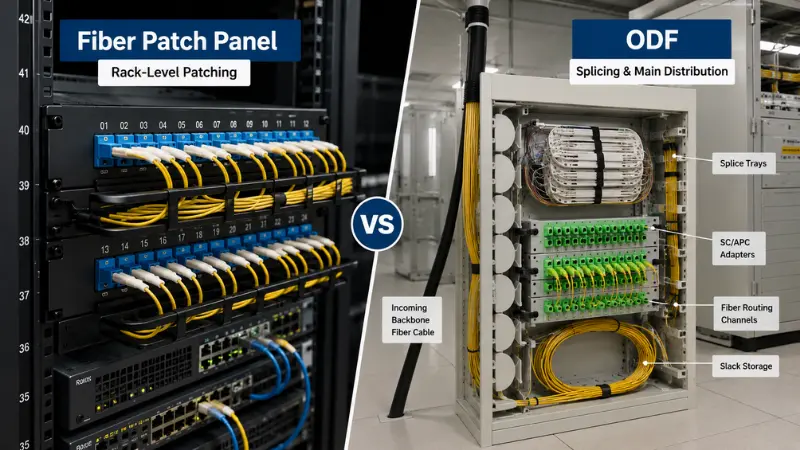

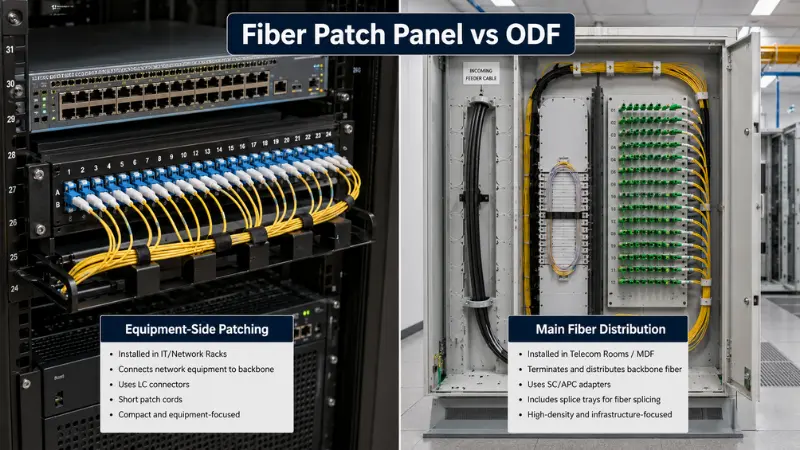

Pannello patch in fibra vs ODF: le vere differenze
Entrambi gestiscono la fibra, ma le loro priorità di progettazione vanno in direzioni diverse. La tabella seguente va oltre le solite-riserve.
| Punto di confronto | Pannello patch in fibra | ODF |
|---|---|---|
| Focus progettuale primario | Terminazione e cross-connect (patch) | Terminazione, giunzione, protezione, instradamento, distribuzione |
| Posizione tipica della rete | Lato dell'attrezzatura-, all'interno di rack e armadi | Distribuzione principale: sala telecomunicazioni, sala FTTH, ufficio centrale, POP |
| Conteggio tipico delle fibre | 12F–48F | 48F–144F e superiori |
| Capacità di giunzione | Spazio opzionale e limitato sul vassoio | Vassoi multipli; una parte fondamentale del design |
| Struttura fisica | Scatola compatta da 1U–4U o a muro | Cornice più grande, spesso racchiusa e protetta |
| Ingresso e fissaggio cavi | Scaricatore di tensione di base | Fissaggio pesante, messa a terra per elementi di rinforzo |
| Lasco e routing | Minimo | Canali di storage e routing dedicati |
| Accesso anteriore/posteriore | Patch per l'accesso anteriore- | Accesso anteriore e posteriore per giunzione e patch |
| Installazione | Rack o muro | Rack, parete, pavimento o armadio |
| Metodo di espansione | Limitato da porte e U-spazio | Aggiungere moduli e vassoi; costruito per la crescita |
| Manutenzione | Modifiche rapide delle patch | Gestione strutturata di giunzioni e patch a lungo termine- |
| Costo relativo | Inferiore per porta | Unità più alte, ma meno per conteggi elevati |
Dove il confine si sfuma: sovrapposizione funzionale?
Trattare "pannello di connessione=solo patch" e "solo giunzione ODF =" alla fine ti ingannerà. Molti pannelli di connessione per montaggio su rack- includono un vassoio di giunzione e un piccolo ODF può essere utilizzato principalmente per le patch. La descrizione onesta riguarda l'enfasi: un pannello di connessione è ottimizzato per la gestione dei ponticelli lato apparecchiatura-in uno spazio compatto, mentre un ODF è ottimizzato per l'ingresso dei cavi, la protezione delle giunzioni, lo stoccaggio allentato e la distribuzione strutturata che deve durare. Quando confronti le schede tecniche, leggi la struttura interna - numero di vassoi, capacità allentata, cavo-hardware di fissaggio - non solo il numero di adattatori. Due unità possono entrambe dire "48 porte" ed essere costruite per lavori completamente diversi.
ODF vs pannello patch in fibra vs scatola di distribuzione in fibra
Un terzo prodotto confonde il confronto: la scatola di distribuzione della fibra, o scatola terminale. All'incirca:
- Pannello patch in fibraTerminazione a livello di - rack-e collegamento in prossimità dell'apparecchiatura.
- ODFTerminazione, giunzione, protezione e instradamento a livello di distribuzione -principale-distribuzione-per un numero di fibre da medio-a-alto.
- Distribuzione fibra/scatola terminale- un involucro più piccolo, spesso montato a parete- o su palo-più vicino agli utenti finali, spesso classificato per esterni-, che può ospitare anche uno splitter.
In una rete potresti vederli tutti e tre: un ODF nella stanza principale, pannelli di connessione nei rack delle apparecchiature escatole terminali e di distribuzioneagli ingressi degli edifici o su ogni piano. Se i confini sembrano ancora confusi, questa rottura dicome differiscono i prodotti per la distribuzione delle fibrevale la pena leggerlo.
Come scegliere: un processo-per-fasi?
-
Identificare la posizione della rete
- Il lato dell'apparecchiatura- (accanto agli interruttori e agli OLT) si appoggia al pannello di permutazione; un punto di distribuzione principale che riceve i cavi esterni si appoggia a ODF.
-
Confermare il conteggio delle fibre attuale e futuro
- 12F–24F è adatto a piccoli armadi e distribuzione a pavimento, 48F è comune per dorsali aziendali e piccole stanze e 96F–144F+ punta a sale FTTH OLT, siti POP e uffici centrali.
-
Decidere se è necessaria la giunzione a fusione
- Se un cavo di alimentazione-tubo allentato deve essere aperto, fissato e giuntato ai pigtail, è necessaria una capacità reale del-vassoio di giunzione e uno spazio di archiviazione allentato - che è territorio ODF.
-
Confermare il connettore e lucidare il tipo
- Deve corrispondere all'impianto esistente; LC/UPC per rack ad alta-densità, SC/APC per la maggior parte dei lavori PON e di accesso.
-
Controllare lo spazio di installazione
- Rack 1U–2U o scatola a muro per spazi ristretti; ODF a rack, a parete o a pavimento laddove la capacità supera lo spazio.
-
Pianificare l'ingresso e il fissaggio dei cavi
- L'ingresso posteriore, laterale, superiore o inferiore deve corrispondere al sito, con morsetti, serracavo e messa a terra per cavo armato o OSP.
-
Riservare capacità di espansione
- Gli slot dell'adattatore di riserva e lo spazio sul vassoio ora sono molto più economici rispetto alla sostituzione dell'intera unità in un secondo momento.
Pannello patch in fibra e matrice di selezione ODF
| Condizione del progetto | Scelta migliore | Perché |
|---|---|---|
| Patching rack 1U accanto a uno switch | Pannello patch in fibra | Gestione compatta dei jumper ad accesso frontale- |
| Ramo 48F con solo poche giunzioni | Spesso è sufficiente un pannello di connessione caricato- | La giunzione limitata si adatta a un pannello-dotato di vassoio |
| Cavo di alimentazione 96F–144F con giunzione completa | ODF | Capacità del vassoio, stoccaggio degli allentamenti, fissaggio dei cavi e messa a terra |
| Sala telecomunicazioni FTTH/OLT | ODF | Gestione dell'alimentatore e della distribuzione, densità SC/APC |
| Piccolo ufficio o collegamento su un unico piano | Pannello patch in fibra | Bassa complessità, basso numero di fibre |
| Dorsale più rack per apparecchiature | Entrambi | ODF per distribuzione principale, pannelli lato apparecchiatura- |
| Trunk MPO/MTP pre-terminato | Pannello patch cassetta MPO/MTP | Nessuna giunzione sul campo; breakout rapido e ad alta-densità |
Connettore e lucidatura: LC, SC, MPO e UPC rispetto a APC
La scelta dell'adattatore e del perfezionamento spesso conta più della questione del pannello-vs-ODF in sé, perché deve corrispondere all'impianto esistente. LC domina i rack e i data center ad alta-densità - la sua ghiera da 1,25 mm consente a un pannello 1U di trasportare 96 fibre o più, motivo per cui è il connettore duplex predefinito inCablaggio strutturato ANSI/TIA-568. SC è l'elemento base dell'accesso FTTH e delle telecomunicazioni: la ghiera da 2,5 mm e il dispositivo di chiusura push-pull sono robusti e facili da maneggiare sul campo, mentre SC/APC è comune ovunque la riflessione posteriore debba rimanere molto bassa. FC è ancora presente sulle apparecchiature di test e su alcune configurazioni legacy o ad alta-vibrazione, mentre MPO/MTP trasporta i trunk pre-terminati dietro i collegamenti 40G/100G/400G. I compromessi pratici sulla densità-sono illustrati in questo confronto traLC e MTP/MPO nei cavi ad alta-densità.
Il polacco è la parte che le persone sbagliano. Le ghiere PC e UPC stabiliscono un contatto fisico per una perdita ridotta; una ghiera APC aggiunge un angolo di 8 gradi in modo che la luce riflessa venga indirizzata nel rivestimento anziché direttamente verso la sorgente, comeRiferimento del connettore FOAspiega. Ciò rende APC la scelta migliore per video PON, RF/CATV e collegamenti a modalità singola-bitrate-alto -, ma significa anche che non devi mai accoppiare un connettore APC con uno UPC: le facce angolate e piatte non si inseriscono, si verificano picchi di perdita e puoi danneggiare le ghiere. Pianifica uno smalto per percorso. Per i dettagli, consultare questa guidaTipi di lucidatura PC, UPC e APCe il dedicatoConnettori SC/APCpanoramica.
Esempi di configurazione di progetti reali
Rack aziendale a 24 porte
Una sala di rete del piano deve solo collegare una manciata di switch alla fibra montante. Un pannello patch LC/UPC da 1U, 24-porte - pre-terminato o con pigtail uniti su un piccolo vassoio - fornisce patch ad accesso frontale pulito con spazio libero. Un ODF qui sarebbe uno spreco di spazio e di costi.
Sala telecomunicazioni FTTH 144F
Il cavo di alimentazione in entrata è ancorato e messo a terra al telaio, ciascuna fibra è giuntata per fusione-a un pigtail SC/APC, il cavo allentato è avvolto con il raggio di curvatura protetto e i cavi di connessione passano all'OLT. Con vassoi di giunzione, instradamento e 144 terminazioni da gestire per anni, è molto più facile convivere con un ODF montato su rack-che con l'impilamento di diversi piccoli pannelli. Nelle vicinanzeSplitter PLCalimentare la rete di distribuzione; se stai fornendo il lato passivo, questoComponenti passivi FTTHLa guida è un'utile lista di controllo.
Cablaggio del trunk del data center
I collegamenti 40G/100G vengono eseguiti su trunk MPO/MTP pre-terminati, suddivisi da pannelli di permutazione a cassetta. La priorità è la densità delle porte, la polarità e il routing pulito con cablaggio strutturato basato su standard- - non splicing - quindi un pannello batte un ODF in questo caso.
Struttura portante dell'edificio (progettazione a strati)
La sala macchine principale utilizza un ODF per terminare e distribuire le fibre montanti tra i piani; ogni piano utilizza un pannello di permutazione per i collegamenti degli switch locali. La dorsale rimane stabile mentre le patch rimangono flessibili - e questa è solitamente la risposta più gestibile per un edificio a più-piani.
Lista di controllo pre-acquisto: porte, adattatori, vassoi di giunzione e dimensioni del rack
| Parametro | Perché è importante | Messa a fuoco del pannello patch | Focalizzazione sull'ODF |
|---|---|---|---|
| Conteggio fibre/porte | Imposta la capacità e l'headroom | 12–48F oggi, più riserva | 48–144P+ con sala moduli |
| Adattatore e lucidatura | Deve corrispondere alla pianta | Densità LC/UPC | SC/APC per PON, più LC |
| Capacità del vassoio di giunzione- | Protegge e conserva le articolazioni | Spesso un piccolo vassoio | Vassoi multipli dimensionati per il conteggio |
| Tipo di montaggio/rack | Si adatta allo spazio | 1U–2U o a parete | Rack, parete, pavimento o armadio |
| Ingresso e fissaggio cavi | Mantiene lo stress lontano dalle fibre | Leggero pressacavo | Morsetto e messa a terra per cavo OSP |
| Controllo del raggio di piegatura- | Perdita e affidabilità | Instradamento ordinato dei ponticelli | Anelli di instradamento e stoccaggio dei giochi |
| Etichettatura | Meno errori di manutenzione | Etichette delle porte anteriori | Numerazione completa delle porte e delle giunzioni |
| Spazio di espansione | Evita la sostituzione completa | U-spazio di riserva | Slot e spazio sul vassoio di riserva |
Errori comuni - e quanto costano
-
Acquisto solo in base al conteggio delle porte
- Due unità "48 porte" possono differire completamente all'interno; potresti ritrovarti senza allentamenti o vassoi e un pannello difficile da mantenere.
-
-
Utilizzo di un pannello patch semplice per giunzioni pesanti
- I vassoi traboccano, le fibre si piegano oltre il loro limite e la protezione della giunzione soffre di - che emergono successivamente come perdita o collegamenti intermittenti.
-
-
Ignorando la direzione di ingresso del cavo
- Un ingresso che contrasta con il layout del sito mette a dura prova le fibre e rende l'installazione lenta e disordinata.
-
-
Miscelare connettori e lucidare senza un piano
- Una mancata corrispondenza da APC-a-UPC da sola può compromettere la perdita di ritorno di un collegamento in modalità singola-. Decidi in anticipo LC/SC e UPC/APC e valuta come terminare con questo sguardoconnettori veloci rispetto alla giunzione a fusione.
-
-
Senza lasciare spazio di espansione
- Quando il numero aumenta, un'unità completa senza slot di riserva o spazio sui vassoi significa sostituire l'intera unità invece di aggiungerla.
Domande frequenti
D: Un ODF è uguale a un pannello patch in fibra?
R: No. Le loro funzioni si sovrappongono, ma un pannello di connessione è realizzato per la terminazione e il collegamento lato apparecchiatura-, mentre un ODF aggiunge giunzione, protezione dei cavi, stoccaggio allentato e distribuzione strutturata a lungo termine.
D: Posso utilizzare un pannello patch in fibra invece di un ODF?
R: Sì, per collegamenti semplici con un basso numero di fibre e giunzioni scarse o assenti. Una volta che si hanno conteggi elevati, cavi di alimentazione in entrata o giunzioni a fusione pesanti, un ODF è la scelta più sicura.
D: Ogni pannello patch in fibra include vassoi di giunzione?
R: No. Molti sono solo adattatori-, per uso pre-terminato o con ponticelli; altri vengono-caricati con un vassoio per le trecce. Controlla le specifiche prima di dare per scontato.
D: Qual è la differenza tra un ODF e una scatola di distribuzione in fibra?
R: Un ODF è un telaio di distribuzione principale-più grande, solitamente per interni e montato su rack- o a pavimento-. Una scatola di distribuzione è un involucro più piccolo, spesso classificato per esterni-più vicino agli abbonati, che può contenere anche uno splitter.
D: Un ODF viene utilizzato solo nelle reti FTTH?
R: No. Gli ODF sono comuni negli uffici centrali, nelle sale degli ISP e nelle dorsali metropolitane e aziendali - ovunque i cavi- con un numero elevato necessitino di terminazione, giunzione e distribuzione.
D: Dovrei scegliere adattatori SC o LC?
A: Abbina la pianta. LC per data center e rack-ad alta densità; SC, spesso SC/APC, per FTTH e accesso alle telecomunicazioni.
D: Posso installare un ODF in un rack da 19 pollici?
R: Sì. Gli ODF montati su rack-sono standard per le sale telecomunicazioni e gli armadietti OLT; Per altri spazi esistono versioni da parete e da terra.
D: Qual è la soluzione migliore per un data center?
R: Di solito i pannelli di connessione in fibra - LC o MPO/MTP - per l'installazione di patch a livello di rack-, con un ODF solo dove un'ampia area di distribuzione della dorsale necessita di giunzione e protezione.
D: Con 48 fibre, scelgo un pannello patch o un ODF?
R: Dipende dalla giunzione. Giunzioni scarse o assenti e spazi ristretti indicano un pannello di connessione-caricato o pre-terminato. Un cavo di alimentazione in entrata che necessita di giunzioni, allentamenti e messa a terra completi punta a un ODF da 48 F - soprattutto se prevedi di crescere fino a 96 F.
D: Cosa devo controllare prima dell'acquisto?
R: Conteggio di fibre e porte più altezza libera, tipo di adattatore e lucidatura, capacità del vassoio di giunzione-, tipo di montaggio e unità rack, ingresso e fissaggio dei cavi, controllo del raggio di curvatura-e schema di etichettatura.
Se il lavoro è un'installazione pulita a livello di rack-, un pannello di connessione in fibra è la scelta pratica ed economicamente-efficace. Se stai terminando un numero elevato-di cavi dorsali in entrata che necessitano di giunzione, protezione, spazio di archiviazione lento e anni di gestione della distribuzione, un ODF merita la sua collocazione. Le reti di grandi dimensioni di solito utilizzano sia - un ODF per la distribuzione principale, sia i pannelli di permutazione lato apparecchiatura-. Qualunque sia la tua specificazione, conferma il conteggio e l'headroom, il tipo di adattatore e lucidatura, la capacità di giunzione, le dimensioni di montaggio e rack e l'ingresso dei cavi prima di ordinare, in modo che l'unità sia adatta sia all'installazione odierna che alla crescita del prossimo anno.
