Installazione di cavi in ​​fibra ottica per interni ed esterni

Evolux Fiber Team · Febbraio 2026 · 10 minuti di lettura

L'installazione della fibra ottica è un passaggio fondamentale nella creazione di reti ad alte-prestazioni. La scelta del cavo giusto garantisce un'efficiente trasmissione dei dati, longevità e durata in diversi ambienti. Questa guida riguarda l'installazione del cavo in fibra ottica per interni e del cavo in fibra ottica per esterni, con suggerimenti pratici per ogni scenario.

Nuovo nel mondo della fibra ottica? Potresti voler controllare il nostroNozioni di base sui connettori in fibra otticaPrimo.

Tipi di cavi in ​​fibra ottica per applicazione

I cavi in ​​fibra ottica sono classificati in base al loro ambiente di distribuzione: interno ed esterno. Ogni tipo è progettato con caratteristiche specifiche per gestire condizioni diverse.

Cavi in ​​fibra ottica per interni

I cavi in ​​fibra ottica per interni sono comunemente utilizzati negli edifici, negli uffici e nei data center. Questi cavi sono flessibili, leggeri e progettati con materiali-resistenti al fuoco per soddisfare i codici di sicurezza. Subiscono meno stress ambientale rispetto ai cavi per esterni, ma devono rispettare rigorosi standard di sicurezza antincendio.

La classificazione antincendio è più importante di quanto la maggior parte delle persone creda. In un incendio in un edificio, la guaina del cavo sbagliata può rilasciare fumi tossici o diffondere fiamme negli spazi di trattamento dell'aria. Secondo l'articolo 770 del NEC (Codice elettrico nazionale), ecco cosa devi sapere sulle classificazioni:

Usare la valutazione sbagliata non è solo una violazione del codice. Abbiamo visto installatori far passare il cavo OFNR attraverso gli spazi del plenum per risparmiare pochi centesimi al metro. L'ispettore edile se ne accorge, tutto viene strappato e rifatto con un cavo adeguato. Alla fine il "risparmio" costa circa 10 volte di più.

Cavi in ​​fibra ottica per esterni

I cavi per esterni affrontano una serie di sfide completamente diverse:-sbalzi di temperatura da -40 gradi a +70 gradi, infiltrazioni di umidità, degradazione UV, stress fisico e talvolta roditori che masticano la guaina. Questi cavi sono costruiti più resistenti con rivestimenti corazzati e materiali che bloccano l'acqua.

Cavi in ​​fibra sotterranei

Questi cavi vengono fatti passare attraverso condotti interrati a una profondità compresa tra 1 e 2 metri. Il condotto fornisce protezione fisica, ma con il tempo l'umidità continua a penetrare-ecco perché i cavi sotterranei necessitano di gel-bloccante o nastro-bloccante a secco all'interno. I rivestimenti compatibili con i lubrificanti-aiutano a ridurre l'attrito durante i lunghi passaggi attraverso il sistema di condotti.

Cavi interrati diretti

A differenza dei cavi interrati, i cavi interrati diretti entrano nel terreno senza condotti. Hanno bisogno di un'armatura rinforzata-nastro ondulato in acciaio o alluminio-per resistere alla pressione del suolo e ai danni dei roditori. Offerte Evoluxcavi armaticon protezione migliorata specificatamente progettata per applicazioni di interramento diretto.

Cavi aerei

I cavi aerei sono appesi tra i pali o fissati agli edifici. Sono protetti dai pericoli sotterranei, ma devono affrontare invece il carico del vento, l'accumulo di ghiaccio e l'esposizione costante ai raggi UV. I design auto-portanti con-cavo in acciaio integrato sono standard-il messenger sostiene il peso del cavo mentre le fibre ottiche rimangono protette all'interno.

Cavi sottomarini

Per l'impiego subacqueo in fiumi, laghi o aree costiere, i cavi necessitano di una resistenza all'acqua superiore. La maggior parte utilizza più barriere: tubi riempiti di gel-, nastri rigonfiabili con acqua- e struttura sigillata ermeticamente. L'armatura pesante protegge dai colpi dell'ancora.

Pianificazione pre-dell'installazione

Ecco un aspetto che la maggior parte delle guide non sottolinea abbastanza: la pianificazione previene circa il 95% dei problemi di installazione. Non problemi di tecnica-problemi di pianificazione. Qualcuno ha dimenticato di controllare se la condotta esistente fosse già piena. Qualcuno non si era accorto che per attraversare la strada era necessario il permesso. Qualcuno ha ordinato un cavo corto 20 metri.

Prima di ordinare qualsiasi cosa percorrere tutto il percorso e documentarsi:

Distanza totale- misuralo, non stimarlo. Aggiungere il 10-15% per allentamenti e variazioni di percorso.

Ostacoli- muri, soffitti, utenze esistenti, attraversamenti stradali

Condizioni ambientali- sarà esposto a temperature estreme? Umidità? Prodotti chimici?

Infrastruttura esistente- puoi utilizzare condutture, passerelle o percorsi esistenti?

Permessi richiesti- permessi di scavo, permessi di costruzione, accordi di diritto di passaggio

Per lavori all'aperto chiamare811(negli Stati Uniti) per individuare i servizi sotterranei esistenti prima di qualsiasi scavo. Ciò è richiesto dalla legge e colpire una linea del gas o un cavo di alimentazione crea seri problemi.

Migliori pratiche per l'installazione della fibra ottica

I cavi in ​​fibra offrono grandi vantaggi-larghezza di banda elevata, basse perdite e immunità alle interferenze elettromagnetiche. Ma questi vantaggi si manifestano solo quando l’installazione viene eseguita correttamente. Ecco consigli mirati per diversi scenari di installazione.

Installazione in fibra ottica per interni

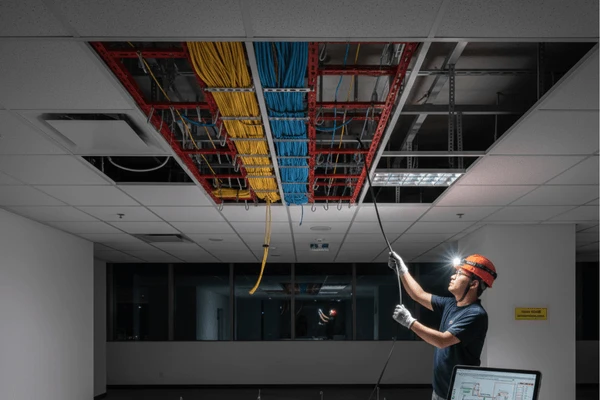

Installazioni a soffitto e pavimento sopraelevato

I controsoffitti e i pavimenti sopraelevati sono probabilmente i luoghi più facili in cui far funzionare la fibra. I pannelli del soffitto di solito possono essere sollevati e spostati di lato, dandoti accesso al passaggio dei cavi sopra. Le piastrelle del pavimento sopraelevato si sollevano allo stesso modo.

I cavi in ​​questi spazi dovrebbero essere ben-supportati e organizzati. Utilizza vassoi, ganci a J-o cinghie in velcro-a una distanza di circa 4-5 piedi l'uno dall'altro sui percorsi rettilinei, con supporti extra nei cambi di direzione.

Una cosa che la gente dimentica: fissare i supporti alla struttura dell'edificio, non alla griglia del soffitto. La griglia è progettata esclusivamente per sostenere il peso delle piastrelle. Abbiamo visto sezioni del soffitto crollare quando troppi cavi sono stati collegati alla griglia nel tempo. Non avviene immediatamente-richiede mesi o anni di peso accumulato-ma quando se ne va, elimina tutto ciò che c'è sotto.

Alcune altre cose a cui prestare attenzione nelle installazioni a soffitto:

Non posare i cavi direttamente sui pannelli del controsoffitto. Si afflosceranno e alla fine cadranno.

Non stringere troppo le fascette. Crea punti di stress che causano problemi in seguito. Le cinghie in velcro funzionano meglio.

Mantenere la fibra separata dai cavi di alimentazione di almeno 12 pollici. La fibra è immune alle interferenze, ma i cavi di alimentazione generano calore.

In-Installazioni in armadi

I cavi all'interno degli armadi rack devono essere organizzati. I rack disordinati causano problemi reali-più difficili da risolvere, più facile scollegare accidentalmente qualcosa e l'incubo di apportare modifiche in seguito.

Utilizzopannelli patch in fibraper punti terminali puliti. Instradare i cavi attraverso i sistemi di gestione dei cavi verticali e orizzontali anziché lasciarli drappeggiare sulle apparecchiature. Mantenere i cavi in ​​fibra e di alimentazione sui lati opposti del rack.

Lasciare sempre i circuiti di servizio-cavo aggiuntivo avvolto per un uso futuro. Senza gioco, anche lo spostamento di pochi centimetri dell'apparecchiatura potrebbe richiedere l'inserimento di nuovi cavi.

Installazioni di montanti

I percorsi verticali dei cavi tra i piani sono complicati a causa del peso del cavo. Il cavo stesso può allungarsi nel tempo se non adeguatamente supportato.

Utilizzare un cavo con classificazione minima OFNR-per i montanti-OFNP se il montante si collega agli spazi del plenum. Supportare i cavi a intervalli regolari utilizzando fascette per fibra-. I normali morsetti metallici possono schiacciare la fibra se serrati eccessivamente.

Ecco un consiglio che ti fa risparmiare molta fatica: inizia dall'ultimo piano e tira verso il basso, non verso l'alto. Tirando il cavo verso l'alto si combatte la gravità per tutto il percorso e il carico aumenta ad ogni metro che si tira. Tirare verso il basso lascia che la gravità ti aiuti invece di contrastarti.

Forse le procedure di gestione dei diversi produttori di cavi variano leggermente. Quindi controlla la scheda tecnica del cavo per l'aumento verticale massimo senza supporto e segui prima le loro istruzioni.

Installazione in fibra ottica per esterni

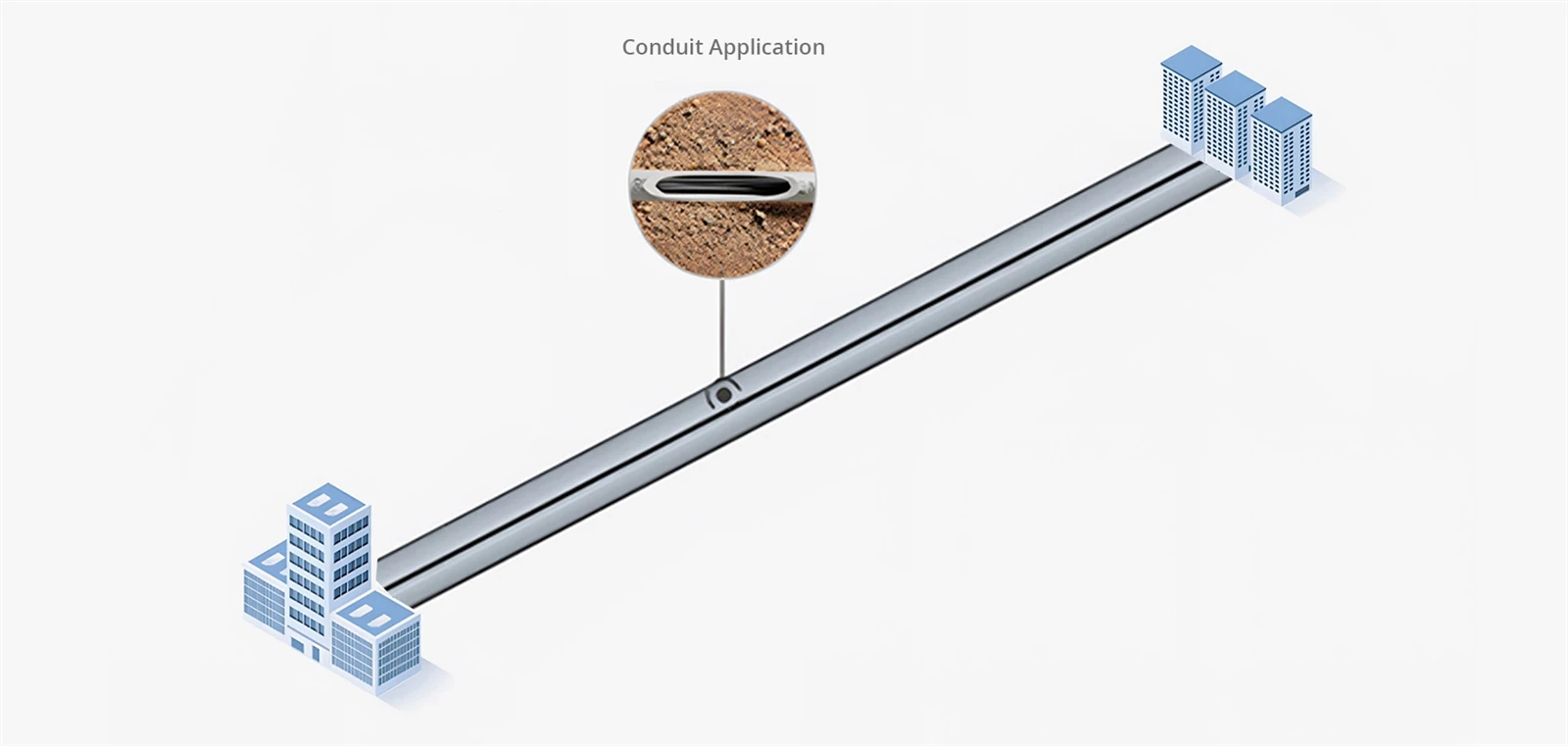

Installazione del condotto

Il condotto offre una buona protezione a lungo termine-per i cavi esterni, ma una volta installato, apportare modifiche è difficile e costoso. Pianifica attentamente il percorso in anticipo.

Quando si tira il cavo attraverso il condotto, mantenere tutti i punti di transizione lisci. Nelle scatole di giunzione e nelle maniglie, non lasciare che i cavi poggino su spigoli vivi-aggiungi un breve pezzo di condotto flessibile o condotto interno per guidare il cavo attorno agli angoli. Le pull box suddividono le lunghe tirature in segmenti gestibili e ti danno accesso per lavori futuri.

Mettere sempre una fune nel condotto durante l'installazione. Ne avrai bisogno più tardi. Utilizza un lubrificante compatibile con le fibre-per tiri lunghi-il gel a base d'acqua-funziona bene, ma verifica che sia compatibile con il materiale del rivestimento del cavo.

Nota:Il raggio interno delle curve del condotto deve essere almeno 10 volte il diametro esterno del cavo. Per un tipico cavo per esterni da 8 mm, il raggio di curvatura minimo è di 80 mm. I percorsi delle condutture devono essere limitati a 100 piedi tra i punti di trazione, con non più di due curve da 90 gradi per segmento. Il superamento di questi limiti aumenta notevolmente la tensione di trazione.

La tecnica della figura 8

Per tiri molto lunghi-diverse centinaia di piedi o più-non provare a farli tutti in una volta. Tirare fino a un punto intermedio, stendere il cavo in eccesso secondo uno schema a forma di 8 (non circolare, che introduce torsione), quindi continuare a tirare. Ciò distribuisce la tensione e impedisce il superamento del valore massimo di trazione del cavo.

Installazione interrata diretta

L'interramento diretto consente di posizionare il cavo direttamente nel terreno senza condutture. Hai assolutamente bisogno di un cavo armato idoneo all'interramento diretto-un normale cavo esterno non sopravviverà più di un anno o due.

Prima di scavare, chiama811per individuare le utenze esistenti. Richiesto dalla legge nella maggior parte dei luoghi. Colpire una tubazione del gas o un tronco di fibra è costoso nella migliore delle ipotesi, pericoloso nella peggiore. Ottieni i permessi di scavo-la maggior parte delle giurisdizioni li richiede.

La profondità di sepoltura dipende dalla posizione:

Seppellisci sempre al di sotto della linea del gelo per la tua regione. I cicli di gelo-disgelo possono spostare il terreno e danneggiare i cavi interrati a una profondità troppo bassa.

Dopo aver posizionato il cavo, riempilo prima con sabbia o terra fine-senza pietre direttamente sul cavo. Installare il nastro di avvertenza a circa 12 pollici sopra. Documenta il percorso esatto con coordinate GPS o misurazioni dettagliate. Qualcuno ti ringrazierà tra anni quando avrà bisogno di trovarlo.

Installazione aerea

L'installazione aerea sospende i cavi tra i pali. Evita i costi di scavo ma espone i cavi alle intemperie-vento, ghiaccio, sole e sbalzi di temperatura.

I cavi auto-portanti con cavo messenger integrato sono standard. Il messaggero sopporta il peso e i carichi del vento mentre le fibre ottiche rimangono protette all'interno. Per le installazioni vicino alle linee elettriche, i cavi All-Dielettrici Autoportanti-(ADSS) utilizzano filato di aramide anziché acciaio per evitare rischi elettrici.

L'abbassamento tra i poli è più importante di quanto si creda. Troppo stretto crea problemi di stress nella stagione fredda quando il cavo si contrae. Troppo allentato provoca un movimento eccessivo nel vento, creando affaticamento nei punti di attacco. Per campate superiori a 100 metri o in aree climatiche avverse, probabilmente vorrai che un ingegnere calcoli l'abbassamento corretto.

Nei punti in cui i cavi entrano negli edifici, installare circuiti di espansione. I cambiamenti di temperatura causano un'espansione e una contrazione significative-senza circuiti, tale movimento concentra lo stress nei punti di ingresso e nel tempo può danneggiare sia i cavi che gli attraversamenti degli edifici.

Giunzione e terminazione

Installare i cavi è metà del lavoro. Collegarli correttamente è l'altra metà.

Giunzione di fusione

La giunzione a fusione fonde insieme due estremità della fibra con un arco elettrico. Una buona giunzione a fusione non ha quasi nessuna perdita-tipicamente inferiore a 0,05 dB. Ecco perché è lo standard per le installazioni permanenti.

Il processo richiede precisione in ogni passaggio:

Strisciail rivestimento protettivo per esporre la fibra nuda. Utilizzare appositi spellafili-strumenti improvvisati danneggiano il vetro.

Pulitola fibra nuda con alcol isopropilico al 99% e salviette-prive di pelucchi. Un passaggio per sezione di pulizia.

Fenderela fibra per creare una faccia terminale piatta e perpendicolare. La qualità della fessura determina la qualità della giunzione-se appare scheggiata, angolata o ruvida, rimuovila ulteriormente e riprova.

Fusibileposizionando le fibre nella giuntatrice. Li allinea automaticamente e applica l'arco.

Proteggerela giunzione con una guaina-restringente. Le giunzioni a fusione nuda sono estremamente fragili.

Se lo splicer stima una perdita superiore a 0,05 dB, qualcosa è andato storto. Meglio rifarlo che accettare una giunzione marginale.

Per il lavoro di terminazione, qualitàtrecce in fibra otticacon connettori lucidati in fabbrica-fanno davvero la differenza nei risultati finali.

Giunzione meccanica

Le giunzioni meccaniche utilizzano dispositivi di allineamento e gel di corrispondenza dell'indice-invece della fusione. Più veloce da installare, non sono necessarie costose apparecchiature di fusione.

Il compromesso: perdita più elevata (0,1-0,5 dB tipico rispetto a meno di 0,05 dB per la fusione) e minore affidabilità a lungo-termine in ambienti difficili. Multa per riparazioni di emergenza o lavori a basso-numero di fibre in cui il costo delle apparecchiature rappresenta un problema. Per le infrastrutture permanenti, la fusione è ancora la strada da percorrere.

Tipi di connettori

Applicazioni diverse richiedono connettori diversi:

Nostroconnettori in fibra otticasono disponibili in tutti i tipi standard sia per la terminazione in fabbrica che sul campo.

Test e documentazione

Non saltare i test. "Il collegamento si accende" non significa che l'installazione sia corretta. Un'installazione marginale potrebbe funzionare a 10G ma non funzionare a 100G, oppure funzionare bene in estate ma interrompersi in inverno.

Ispezione visiva

Prima di collegare qualsiasi cosa, controllare l'estremità di ogni connettore con un microscopio di ispezione con ingrandimento 200-400x. Cerca polvere, impronte digitali, graffi sul nucleo, scheggiature nella ghiera.

La contaminazione causa la maggior parte dei problemi della rete in fibra. Da un sondaggio di settore è emerso che si tratta del motivo principale per la risoluzione dei problemi relativi alle chiamate. Pulisci i connettori contaminati con strumenti di pulizia adeguati e -ispezionali nuovamente. I graffi che attraversano l'area centrale indicano che il connettore deve essere sostituito.

Test di perdita

I set per test di perdita ottica misurano la perdita di inserzione totale da un capo all'altro-a- dell'estremità. Confrontare i risultati misurati con la perdita prevista:

Perdita prevista=(lunghezza della fibra × attenuazione) + (connettori × 0,3 dB) + (giunzioni × 0,1 dB)

Attenuazione tipica della fibra:

Modalità-singola a 1310 nm: 0,35 dB/km

Modalità-singola a 1550 nm: 0,25 dB/km

Multimodale a 850 nm: 3,0 dB/km

Se la perdita misurata è significativamente superiore a quella calcolata, qualcosa non va. Trovarlo prima di accettare l'installazione. Per il cablaggio dei locali, lo standard TIA-568 fornisce budget di perdita specifici e requisiti di test che la maggior parte delle installazioni commerciali dovrebbe seguire.

Test OTDR

OTDR (Optical Time-Domain Reflectometer) invia impulsi luminosi e misura i riflessi, mostrando ogni connettore, giunzione, piegatura e guasto lungo il collegamento. La traccia ti dice esattamente dove sono i problemi e quanto gravi.

Salva tracce OTDR per ogni fibra. Quando qualcosa fallisce mesi o anni dopo, il confronto tra le tracce attuali e quelle originali mostra esattamente cosa è cambiato. Conserva la documentazione dove i futuri tecnici potranno effettivamente trovarla-non sul laptop di qualcuno che lascia quando cambia lavoro.

Problemi comuni e soluzioni

Il collegamento non si stabilirà affatto

Controllare in questo ordine: connettori posizionati correttamente? Fibra collegata correttamente (tracciarla fisicamente)? Polarità TX/RX corretta? I connettori sono puliti?

Errori intermittenti o tasso di errori di bit elevato

Quasi sempre una delle tre cose: connettori contaminati, potenza ottica marginale (il collegamento funziona ma nessun margine) o violazione del raggio di curvatura da qualche parte nel percorso. Ispeziona fisicamente il percorso cercando curve strette-all'interno degli scaffali, ai cambi di direzione, ovunque il cavo venga "infilato" in uno spazio ristretto.

Il collegamento funzionava prima, ora no

Qualcosa è cambiato. Sono stati fatti dei lavori nella zona? Qualcuno ha collegato o disconnesso qualcosa? Confrontare la traccia OTDR corrente con la linea di base originale.

L'OTDR mostra una perdita elevata inaspettata ad un certo punto

Potrebbe trattarsi di un connettore sporco, di una giunzione difettosa, di una piegatura stretta o di un danno fisico. Inizia con la pulizia. Se ciò non risolve il problema, ispeziona fisicamente la posizione identificata dall'OTDR.

Conclusione

Una buona installazione della fibra si riduce alle basi: cavo giusto per l'ambiente, gestione attenta, connessioni pulite, test adeguati. Non è complicato, ma i dettagli contano. Saltateli e risolverete i problemi per anni.

Evolux Fiber fornisce componenti completi in fibra ottica-connettori, cavi di connessione, pigtail, adattatori e scatole terminali. Campioni gratuiti e supporto tecnico disponibili per i tuoi progetti.

Domande sulla tua installazione? Contatta il nostro teamper chiedere aiuto.
