Un confronto tecnico approfondito-per aiutare gli ingegneri di rete e i team di procurement a selezionare la fibra multimodale giusta per la loro infrastruttura
Quando un'azienda di logistica del New Jersey ci ha contattato lo scorso trimestre per aggiornare la propria rete di magazzino, si è trovata di fronte a un dilemma comune: il cablaggio OM1 esistente non poteva supportare gli switch 10GbE che avevano appena acquistato. Il tecnico sul posto-aveva consigliato OM4, ma era eccessivo per corse medie di 85 metri? Questo scenario si verifica quotidianamente nei data center, nei campus e nelle strutture aziendali di tutto il mondo.
La selezione della fibra multimodale non consiste solo nella scelta di un cavo-codificato a colori-ma riguarda anche la comprensione della fisica della propagazione della luce, l'adattamento della tua infrastruttura alle richieste di larghezza di banda attuali e future e l'ottimizzazione del tuo investimento di capitale. Questa guida va oltre le specifiche a livello-superficiale per spiegarePerchéqueste fibre si comportano diversamente eComeper prendere decisioni informate per la tua implementazione specifica.
Cosa rende la fibra multimodale "multimodale"
Prima di addentrarci nelle classificazioni OM, stabiliamo cosa distingue a livello fondamentale la fibra multimodale dalla sua controparte monomodale-.
La fibra multimodale presenta un diametro del nucleo maggiore-tipicamente 50μm o 62,5μm rispetto al nucleo da 9μm della modalità singola-. Questo nucleo più grande consente alla luce di viaggiare attraverso la fibra lungo più percorsi contemporaneamente, ciascun percorso rappresenta una diversa "modalità" di propagazione. Immaginatela come un'autostrada con molte corsie anziché una strada a-unica corsia: più corsie significano maggiore capacità di traffico sulle brevi distanze, ma il coordinamento diventa difficile sui tratti più lunghi.
L'interfaccia dal nucleo-al-rivestimento nella fibra multimodale a indice-graduale non è un confine netto ma piuttosto una transizione graduale nell'indice di rifrazione. Questo gradiente è progettato proprio per equalizzare il tempo di viaggio delle diverse modalità. La luce che viaggia vicino al bordo della fibra segue un percorso fisico più lungo ma si muove attraverso materiale con indice di-rifrazione- più basso (e quindi viaggia più velocemente), mentre la luce vicino al centro prende un percorso più breve attraverso materiale con indice di-rifrazione- più alto (si muove più lentamente). Quando perfettamente sintonizzati, tutte le modalità arrivano simultaneamente al ricevitore.
In pratica, le tolleranze di produzione fanno sì che questa compensazione non sia mai perfetta. Le differenze temporali risultanti tra le modalità-chiamate dispersione modale-limitano in definitiva la larghezza di banda della fibra e la distanza di trasmissione. Questo è il parametro chiave che separa OM1 attraverso OM5.
L'evoluzione dal LED al VCSEL: comprendere la rivoluzione della larghezza di banda
Il sistema di classificazione OM riflette un cambiamento fondamentale nella tecnologia delle sorgenti luminose avvenuto tra la fine degli anni ’90 e l’inizio degli anni 2000.

L’era del LED (OM1 e OM2)
I primi sistemi multimodali utilizzavano diodi-emettitori di luce (LED) come sorgente luminosa. I LED producono un'emissione ampia e uniforme che riempie l'intero nucleo della fibra, eccitando tutte le modalità disponibili contemporaneamente. Questa condizione di "lancio eccessivo" significava che la larghezza di banda della fibra era determinata dalle prestazioni aggregate di centinaia di modalità che lavoravano insieme. Alcune modalità lente o veloci hanno avuto un impatto minimo perché l'energia del segnale era distribuita su così tanti percorsi.
I LED hanno un limite fondamentale: la loro velocità di modulazione massima ammonta a circa 622 Mbit/s. Questo vincolo li rendeva inadatti per applicazioni a velocità gigabit-, indipendentemente dalla capacità teorica della fibra.
La rivoluzione VCSEL (OM3, OM4, OM5)

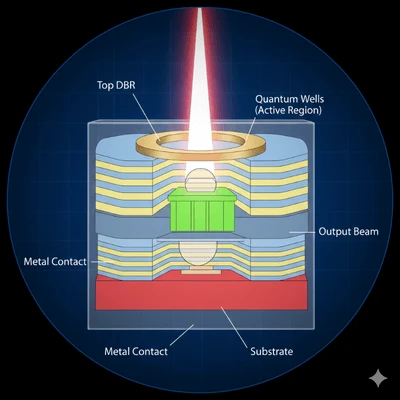

I laser a emissione verticale-della superficie della cavità-(VCSEL) hanno cambiato tutto. Questi laser a semiconduttore offrono:
Velocità di modulazione superiori a 25 Gbit/s (e in continuo miglioramento)
Ampiezza spettrale più stretta, riducendo la dispersione cromatica
Maggiore potenza ottica per un migliore rapporto segnale-rispetto-rumore
Costi di produzione inferiori rispetto ai laser-emettitori di bordi
Profili a trave circolare che si accoppiano in modo efficiente nei nuclei delle fibre
Tuttavia, i VCSEL non riempiono il nucleo della fibra in modo uniforme. Il loro raggio concentrato eccita solo un sottoinsieme delle modalità disponibili-tipicamente quelle vicine al centro della fibra. Questa condizione di "lancio limitato" implica che eventuali difetti o variazioni dell'indice di rifrazione nel centro centrale influiscono in modo sproporzionato sulle prestazioni del sistema.
Questo è il motivo per cui le fibre OM1 e OM2, progettate per lanci LED sovrariempiti, spesso funzionano benepeggiocon VCSEL rispetto a quanto suggerirebbe la loro larghezza di banda nominale. I produttori di fibre hanno risposto sviluppando la fibra multimodale-ottimizzata per laser (LOMMF) con profili di indice di rifrazione strettamente controllati progettati appositamente per i lanci VCSEL. Questa fibra ottimizzata per il laser- è diventata la base per le classificazioni OM3, OM4 e OM5.
Classificazioni OM: analisi tecnica dettagliata
Fibra OM1
Specifiche principali:
Diametro del nucleo: 62,5μm
Diametro del rivestimento: 125μm
Larghezza di banda Overfilled Launch (OFL): 200 MHz·km a 850 nm, 500 MHz·km a 1300 nm
Attenuazione massima: 3,5 dB/km a 850 nm, 1,5 dB/km a 1300 nm
Colore rivestimento: arancione (secondo TIA-598C)
Contesto tecnico:
Inizialmente è stato scelto il core più grande da 62,5μm dell'OM1 perché semplificava l'allineamento con le sorgenti LED e consentiva tolleranze del connettore più ampie. Tuttavia, questo core più grande supporta più modalità di propagazione rispetto alla fibra da 50μm, con conseguente maggiore dispersione modale e larghezza di banda inferiore.
La dimensione del core di 62,5μm crea un'incompatibilità fondamentale: i connettori e i cavi di connessione OM1 non possono essere mischiati con componenti OM2/OM3/OM4/OM5. L'accoppiamento di una fibra da 62,5 μm con una fibra da 50 μm comporta una perdita aggiuntiva di circa 3-4 dB, sufficiente a causare guasti al collegamento in molti sistemi.
Limiti pratici di distanza:
| Velocità dati | Distanza massima |
|---|---|
| 100 Mbit/s (100BASE-FX) | 2,000 m |
| 1 Gbit/s (1000BASE-SX) | 275 m |
| 10 Gbit/s (10GBASE-SR) | 33 m |
Stato attuale:
OM1 è considerata un'infrastruttura legacy. Le nuove installazioni non dovrebbero specificare OM1 a meno che non si colleghino all'impianto esistente da 62,5μm dove è richiesta la continuità modale. Il limite di 33 metri a 10GbE lo rende poco pratico per le moderne applicazioni dei data center.
Fibra OM2
Specifiche principali:
Diametro del nucleo: 50μm
Diametro del rivestimento: 125μm
Larghezza di banda OFL: 500 MHz·km a 850 nm, 500 MHz·km a 1300 nm
Attenuazione massima: 3,5 dB/km a 850 nm, 1,5 dB/km a 1300 nm
Colore rivestimento: arancione (secondo TIA-598C)
Contesto tecnico:
OM2 rappresenta la transizione alla tecnologia core da 50μm pur essendo ancora progettato principalmente per sorgenti LED. Il core più piccolo riduce il numero di modalità supportate, migliorando la larghezza di banda rispetto all'OM1. Il moderno OM2 è spesso prodotto come ottimizzato per il laser-, sebbene non soddisfi i rigorosi requisiti EMB di OM3.
Poiché sia OM1 che OM2 utilizzano guaine arancioni, verificare sempre il tipo di fibra controllando la legenda stampata del cavo (ad esempio, "50/125" vs "62,5/125") prima della terminazione o della giunzione.
Limiti pratici di distanza:
| Velocità dati | Distanza massima |
|---|---|
| 100 Mbit/s (100BASE-FX) | 2,000 m |
| 1 Gbit/s (1000BASE-SX) | 550 m |
| 10 Gbit/s (10GBASE-SR) | 82 m |
Stato attuale:
Come OM1, OM2 verrà gradualmente eliminato dalle nuove installazioni. Il limite di 82 metri a 10GbE ne limita l'utilità negli ambienti moderni, sebbene rimanga utilizzabile per connessioni 1GbE entro i suoi limiti di distanza.
Fibra OM3 (fibra multimodale-ottimizzata per laser)

Specifiche principali:
Diametro del nucleo: 50μm
Diametro del rivestimento: 125μm
Larghezza di banda modale effettiva (EMB): 2.000 MHz·km a 850 nm
Larghezza di banda OFL: 1.500 MHz·km a 850 nm
Attenuazione massima: 3,0 dB/km a 850 nm
Colore giacca: acqua (secondo TIA-598C)
Contesto tecnico:
OM3 è stata la prima classificazione delle fibre progettata specificamente per la trasmissione VCSEL. La metrica chiave è passata dalla larghezza di banda di lancio eccessiva (rilevante per i LED) alla larghezza di banda modale effettiva (rilevante per VCSEL). L'EMB viene determinato attraverso il test Differential Mode Delay (DMD), che misura il modo in cui i diversi gruppi di modalità vengono ritardati l'uno rispetto all'altro in condizioni di lancio limitate che simulano il comportamento VCSEL.
La specifica EMB da 2.000 MHz·km significa che un collegamento di 300-metri fornisce circa 6,67 GHz di larghezza di banda utilizzabile sufficiente per 10GbE con margine. Il profilo dell'indice di rifrazione della fibra è strettamente controllato, in particolare nel centro centrale dove si concentra l'energia VCSEL.
Limiti pratici di distanza:
| Velocità dati | Distanza massima |
|---|---|
| 1 Gbit/s (1000BASE-SX) | 550+ m |
| 10 Gbit/s (10GBASE-SR) | 300 m |
| 25 Gbit/s (25GBASE-SR) | 70 m |
| 40 Gbit/s (40GBASE-SR4) | 100 m |
| 100 Gbit/s (100GBASE-SR4) | 70 m |
Stato attuale:
OM3 rimane ampiamente distribuito ed è-economico per le applicazioni 10GbE entro 300 metri. Per le installazioni in fibra residenziale e le reti aziendali più piccole in cui la lunghezza dei cavi è inferiore a 300 metri, OM3 offre un valore eccellente. Tuttavia, le applicazioni 40GbE e 100GbE espongono rapidamente i propri limiti.
Fibra OM4

Specifiche principali:
Diametro del nucleo: 50μm
Diametro del rivestimento: 125μm
Larghezza di banda modale effettiva (EMB): 4.700 MHz·km a 850 nm
Larghezza di banda OFL: 3.500 MHz·km a 850 nm
Attenuazione massima: 3,0 dB/km a 850 nm
Colore giacca: Aqua o Erika Violet (secondo TIA-598C)
Contesto tecnico:
L'OM4 è emerso dal continuo perfezionamento del processo di produzione dopo l'introduzione dell'OM3. I produttori di fibre hanno ottenuto un controllo più rigoroso sul profilo dell’indice di rifrazione, più che raddoppiando la larghezza di banda modale effettiva. Non si trattava tanto di un nuovo design della fibra quanto di un'evoluzione della produzione OM3 verso standard di qualità più elevati.
L'EMB da 4.700 MHz·km consente a un collegamento di 400 metri di supportare circa 11,75 GHz di larghezza di banda, consentendo 10GbE su distanze che supererebbero la capacità di OM3. Ancora più importante, OM4 estende la portata dei sistemi 40GbE e 100GbE dai limiti di 100 m/70 m di OM3 rispettivamente a 150 m/100 m.
OM4 è completamente retrocompatibile con OM3: entrambi utilizzano core da 50μm e possono essere interconnessi senza perdite di disadattamento modale. La distinzione visiva principale è il colore opzionale della giacca Erika Violet (magenta), sebbene molti produttori utilizzino ancora l'acqua.
Limiti pratici di distanza:
| Velocità dati | Distanza massima |
|---|---|
| 1 Gbit/s (1000BASE-SX) | 550+ m |
| 10 Gbit/s (10GBASE-SR) | 400 m (portata estesa: 550 m) |
| 25 Gbit/s (25GBASE-SR) | 100 m |
| 40 Gbit/s (40GBASE-SR4) | 150 m |
| 100 Gbit/s (100GBASE-SR4) | 100 m (OM4 esteso: 150 m) |
Stato attuale:
OM4 è la scelta consigliata per le nuove installazioni di data center che supportano da 10GbE a 100GbE. Il suo sovrapprezzo rispetto a OM3 è modesto (in genere il 10-20%), mentre la sua portata estesa offre flessibilità operativa significativa e capacità di affrontare il futuro.
Fibra OM5 (fibra multimodale a banda larga)
Specifiche principali:
Diametro del nucleo: 50μm
Diametro del rivestimento: 125μm
EMB a 850 nm: 4.700 MHz·km (come OM4)
EMB a 953 nm: 2.470 MHz·km (nuova specifica)
Attenuazione massima: 3,0 dB/km a 850 nm, 2,3 dB/km a 953 nm
Colore rivestimento: verde lime (secondo TIA-598C)
Contesto tecnico:
OM5 rappresenta un cambiamento di paradigma nella progettazione delle fibre multimodali. Mentre OM3 e OM4 hanno ottimizzato la larghezza di banda alla tradizionale lunghezza d'onda VCSEL di 850 nm, OM5 estende questa ottimizzazione su un intervallo di lunghezze d'onda da 850 nm a 953 nm.
Questa funzionalità a banda larga consente il multiplexing a divisione di lunghezza d'onda corta (SWDM), in cui quattro lunghezze d'onda (850 nm, 880 nm, 910 nm e 940 nm) trasmettono simultaneamente su una singola coppia di fibre. SWDM quadruplica efficacemente la capacità della fibra senza richiedere ulteriori trefoli di fibra o passare all'ottica parallela.
Chiarimento critico:L'EMB dell'OM5 a 850 nm equivale alle specifiche dell'OM4. Per i ricetrasmettitori a-lunghezza d'onda singola da 850 nm (standard 10GbE, 25GbE, 40GbE SR4, 100GbE SR4), OM5 non offre alcun vantaggio in termini di distanza rispetto a OM4. Il premio OM5 paga dividendi solo quando si utilizzano ricetrasmettitori con funzionalità SWDM-come i moduli 40G-SWDM4, 100G-SWDM4 o i moduli emergenti 400G-BD4.2.
Limiti pratici di distanza:
| Velocità dati | Ricetrasmettitori standard | Ricetrasmettitori SWDM |
|---|---|---|
| 10 Gbit/s | 400 m (come OM4) | N/A |
| 40 Gbit/s | 150 m (come OM4) | 440 metri (40G-SWDM4) |
| 100 Gbit/s | 100 m (come OM4) | 150 metri (100G-SWDM4) |
| 400 Gbit/s | N/A | 100 metri (400G-BD4.2) |
Stato attuale:
L’adozione di OM5 è stata più lenta di quanto inizialmente previsto. Il sovrapprezzo (in genere il 30-50% rispetto a OM4) è difficile da giustificare a meno che i ricetrasmettitori SWDM non facciano parte del piano di implementazione. Per la maggior parte delle applicazioni dei data center, OM4 combinato con l'ottica parallela (connettività MPO/MTP) raggiunge un rapporto costo-efficacia simile o migliore per 40GbE e 100GbE.
OM5 si dimostra promettente per ambienti iperscalabili in cui il numero di fili di fibra è limitato o dove il percorso di migrazione verso 400 GbE e oltre favorisce il multiplexing della lunghezza d'onda rispetto al parallelismo della fibra.
Tabella comparativa completa
| Specifica | OM1 | OM2 | OM3 | OM4 | OM5 |
|---|---|---|---|---|---|
| Diametro del nucleo | 62.5μm | 50μm | 50μm | 50μm | 50μm |
| Diametro del rivestimento | 125μm | 125μm | 125μm | 125μm | 125μm |
| Colore della giacca | Arancia | Arancia | Acqua | Acqua/Viola | Verde lime |
| Sorgente luminosa | GUIDATO | LED/VCSEL | VCSEL | VCSEL | VCSEL |
| Larghezza di banda OFL (850 nm) | 200 MHz·km | 500 MHz·km | 1.500 MHz·km | 3.500 MHz·km | 3.500 MHz·km |
| EMB (850 nm) | N/A | N/A | 2.000 MHz·km | 4.700 MHz·km | 4.700 MHz·km |
| EMB (953 nm) | N/A | N/A | N/A | N/A | 2.470 MHz·km |
| Attenuazione massima (850 nm) | 3,5 dB/km | 3,5 dB/km | 3,0 dB/km | 3,0 dB/km | 3,0 dB/km |
| Distanza massima 10GbE | 33 m | 82 m | 300 m | 400 m | 400 m |
| Distanza massima 40GbE SR4 | N/A | N/A | 100 m | 150 m | 150 m |
| Distanza massima 100GbE SR4 | N/A | N/A | 70 m | 100 m | 100 m |
| Supporto SWDM | NO | NO | NO | NO | SÌ |
| Standard | ISO/IEC 11801, TIA-568 | ISO/IEC 11801, TIA-568 | ISO/IEC 11801, TIA-568 | TIA-492AAAD (2009) | TIA-492AAAE (2016) |
Selezionare la fibra giusta: quadro decisionale
Criteri di valutazione
1. Requisiti attuali di larghezza di banda
Mappa la topologia di rete esistente e identifica la velocità di ciascun collegamento. Se utilizzi principalmente connessioni 1GbE, anche OM3 offre un margine sostanziale. Tuttavia, se prevalgono collegamenti da 10GbE o più veloci, OM4 diventa il minimo pratico per la maggior parte degli ambienti.
2. Distanze del percorso dei cavi
Misura o stima le tratte di cavi potenziali più lunghe. Includendo anelli allentati, montanti verticali e deviazioni di percorso, la lunghezza del cavo installato spesso supera la distanza della linea retta del 20-40%.
| Se la corsa più lunga è... | Raccomandazione minima |
|---|---|
| Sotto i 100 mt | OM3 (adatto per 100GbE) |
| 100-150 m | OM4 (richiesto per 40G/100G) |
| 150-300 m | OM4 (10GbE solo a questa portata) |
| 300-400 m | OM4 (portata estesa 10GbE) |
| Oltre 400 mt | Considera OS2 in modalità-singola |
3. Futuro percorso migratorio
Le richieste di larghezza di banda dei data center crescono in genere del 25-50% ogni anno. Un’infrastruttura di cablaggio installata oggi dovrebbe ospitare almeno 2-3 generazioni tecnologiche. Per la maggior parte delle organizzazioni, ciò significa progettare per 40GbE/100GbE anche se le apparecchiature attuali funzionano a 10GbE.
4. Vincoli di bilancio
Sebbene OM4 comporti un premio modesto rispetto a OM3, il costo della manodopera per l'installazione dei cavi in genere sminuisce la differenza nel costo dei materiali. L'installazione di OM4 oggi rispetto a OM3 può aggiungere il 10-20% all'approvvigionamento dei cavi, ma evita le spese molto maggiori per il ricablaggio successivo.
Riepilogo delle raccomandazioni
| Scenario applicativo | Fibra consigliata |
|---|---|
| Manutenzione del sistema legacy | Corrispondenza all'infrastruttura esistente (OM1/OM2) |
| Piccoli uffici/campus 1GbE | OM3 |
| Dorsale aziendale 10GbE | OM4 |
| Centro dati (10G/25G/40G/100G) | OM4 |
| Hyperscale con roadmap SWDM | OM5 |
| Corse superiori a 400 m | OS2 in modalità-singola |
Selezione del connettore e migliori pratiche
Le prestazioni della fibra multimodale dipendono in modo critico dalla qualità e dalla pulizia del connettore. Per le applicazioni di data center ad alta-densità, le nostre soluzioni MPO/MTP supportano configurazioni a 8, 12, 16 e 24 fibre per ricetrasmettitori ottici paralleli. Per le connessioni duplex tradizionali, i connettori LC offrono la massima densità di porte con le nostre ghiere in ceramica di precisione che garantiscono una perdita di inserzione costante inferiore a 0,2 dB.
Tipi polacchi
PC (Contatto Fisico): Basic polish, adequate for most multimode applications. Return loss typically >30dB.
UPC (contatto ultra fisico): Enhanced polish with better surface finish. Return loss typically >50dB. Consigliato per applicazioni ad alta-velocità.
APC (contatto fisico angolato): 8-degree angled polish minimizes back-reflection. Return loss >60dB. Utilizzato principalmente con fibra monomodale-ma disponibile per applicazioni multimodali specializzate.
Protocollo di pulizia
La contaminazione è la principale causa di errori di collegamento. Anche una singola particella di polvere da 1μm può bloccare una significativa trasmissione della luce attraverso un nucleo da 50μm. Prima di ogni accoppiamento, ispezionare le estremità-del connettore con un fibroscopio con ingrandimento 200x o superiore e pulire con salviette-prive di lanugine utilizzando IPA (alcool isopropilico) o cassette per il lavaggio a secco.
Realizzare il business case: costo totale di proprietà
La differenza di costo tra i tipi di fibra multimodale è spesso meno significativa di quanto sembri:
Esempio di costo del materiale (cavo di connessione da 100 m):
OM3: ~$45
OM4: ~$52 (premio del 15%)
OM5: ~$68 (premio del 51% rispetto a OM3)
Manodopera di installazione(uguale per tutti i gradi): ~$150-300 per corsa
Quando la manodopera di installazione prevale sul costo totale, la spesa incrementale derivante dalla specifica di OM4 rispetto a OM3 diventa trascurabile-mentre l'assicurazione contro futuri vincoli di larghezza di banda è sostanziale.
Per la costruzione di un nuovo data center, consigliamo OM4 come specifica predefinita. Il modesto investimento iniziale garantisce la compatibilità con apparecchiature 10GbE, 25GbE, 40GbE e 100GbE senza limitazioni di distanza entro le distanze tipiche da rack-a-rack e da fila-a-fila.
Soluzioni in fibra Evolux per la tua infrastruttura multimodale
In Evolux Fiber produciamo l'ecosistema completo di componenti di connettività in fibra multimodale:

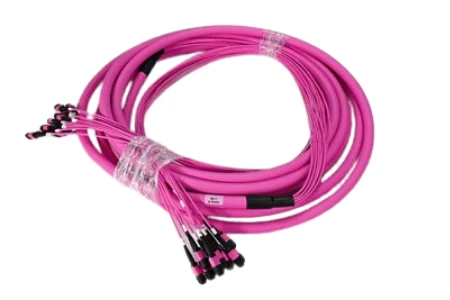

Cavi patch in fibra ottica:Gruppi OM3, OM4 e OM5 pre-terminati in configurazioni simplex, duplex e MPO/MTP. Lunghezze personalizzate da 0,3 m a 100 m+ con tempi di consegna rapidi.
Connettori in fibra ottica:Connettori LC, SC, FC, ST e MPO/MTP con ghiere in ceramica di zirconio di precisione. Perdita di inserzione<0.2dB, return loss >50dB. Disponibile nei tipi di lucidatura PC, UPC e APC.
Trecce in fibra ottica:Pigtail lucidati in fabbrica-per applicazioni di giunzione a fusione. Varianti OS2 monomodale-e multimodale OM1-OM5 con rivestimenti LSZH o PVC.
Adattatori per fibra ottica:Adattatori per montaggio a pannello-e a paratia con manicotti di allineamento in bronzo o ceramica. Configurazioni simplex, duplex e quad.
Splitter PLC:Rapporti di suddivisione da 1x2 a 1x64 in fibra nuda, modulo ABS, cassetta LGX e pacchetti con montaggio su rack-per implementazioni FTTH/PON.
Scatole terminali e telai di distribuzione:Contenitori per montaggio a parete-e su rack-con vassoi di giunzione integrati e pannelli di connessione per una gestione organizzata dei cavi.
Il nostro stabilimento di produzione a Shenzhen mantiene la certificazione ISO 9001 con un rigoroso controllo di qualità che include test ottici al 100% di ogni gruppo finito. Con 12+ anni di esperienza nel settore e una capacità annua che supera i 50 milioni di componenti di connettività, serviamo operatori di telecomunicazioni, costruttori di data center e clienti aziendali in 50+ paesi.
Che tu abbia bisogno di prodotti di catalogo standard con spedizione il giorno successivo-il giorno successivo o di soluzioni personalizzate-progettate per requisiti di implementazione specifici, il nostro team tecnico è pronto a supportare il tuo progetto dalla progettazione all'installazione.

Hai bisogno di aiuto per scegliere la giusta soluzione in fibra multimodale?
Contatta il nostro team di tecnici per una consulenza gratuita e consigli specifici-sul progetto.
