Un cavo breakout MPO consente a un singolo connettore-multi-fibra ad alta densità di collegarsi a diversi connettori singoli, nella maggior parte dei casi LC duplex, in modo che un collegamento backbone parallelo possa alimentare singoli ricetrasmettitori, porte del pannello o apparecchiature duplex. È uno dei modi più comuni per connettere una porta parallela 40G, 100G o 400G a dispositivi a velocità inferiore-o per far atterrare un trunk MPO su hardware duplex nello stesso rack.
La parte difficile non è la definizione. Fa corrispondere il numero di fibre, la polarità, il genere, la modalità della fibra e la mappatura di breakout al resto del canale. Un cavo può accoppiarsi perfettamente e non far passare la luce se la polarità o il collegamento sono errati. Questa guida è scritta come riferimento per la selezione e l'ordinazione: quali sono i tipi, come leggere la polarità e il genere, quali configurazioni mappano a quali ricetrasmettitori e esattamente cosa confermare prima di effettuare un ordine.
Cos'è un cavo breakout MPO?

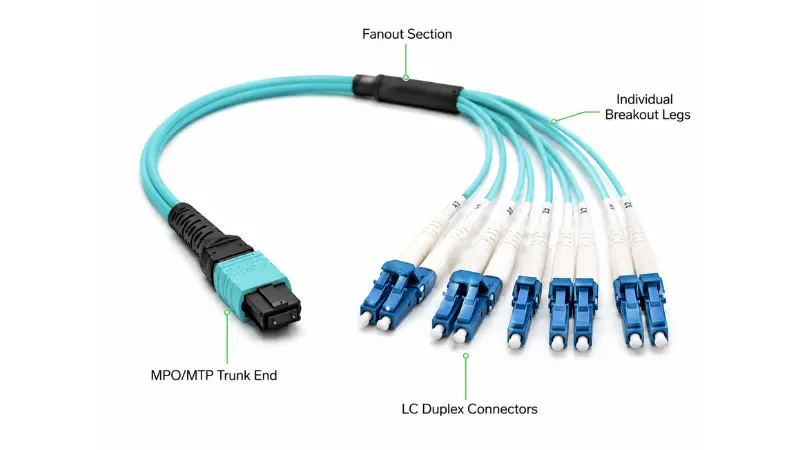

Un cavo breakout MPO, chiamato anche fanout MPO o cablaggio MTP/MPO, è un gruppo-terminato in fabbrica con unconnettore MPOall'estremità del trunk e più connettori individuali all'estremità-a ventaglio. L'estremità MPO trasporta 8, 12, 16 o 24 fibre in una singola ghiera. L'estremità di breakout divide le fibre in rami separati, solitamente coppie LC duplex, sebbene esistano versioni SC e FC per apparecchiature legacy o specializzate.

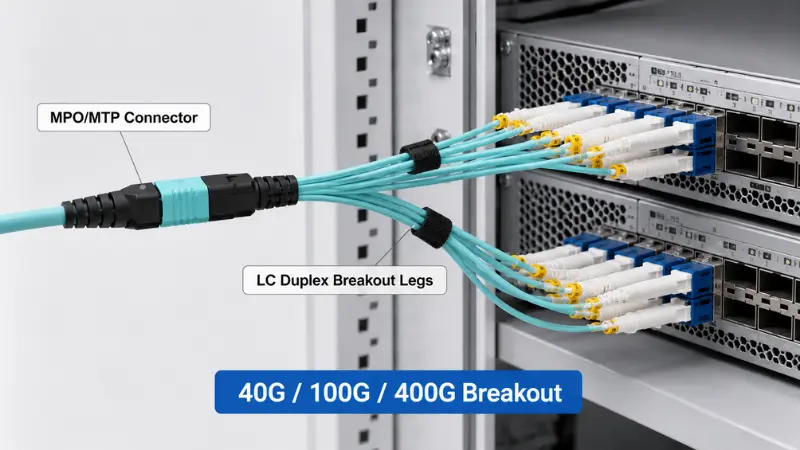

L'esempio classico è un cavo breakout da MPO a LC: un connettore MPO che termina con quattro, sei o dodici coppie duplex LC a seconda del numero di fibre. Questo è ciò che trasforma fisicamente una porta parallela in singoli collegamenti duplex.
Come funziona un cavo breakout MPO?

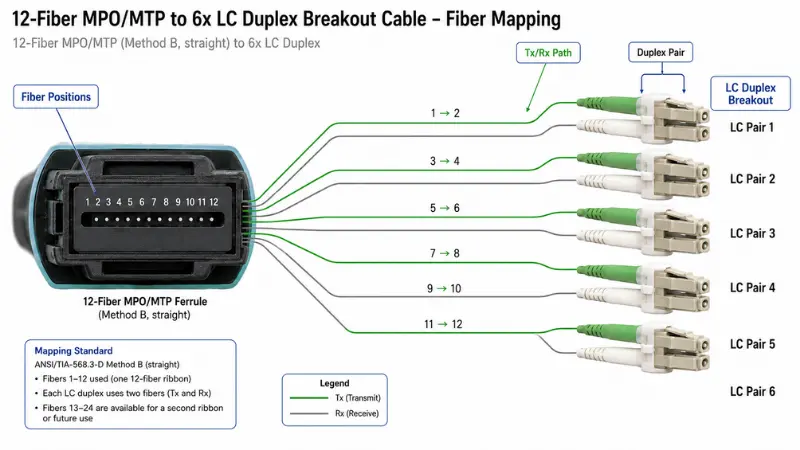

Il gruppo mappa ciascuna posizione della fibra all'interno della ghiera multi-fibra su un ramo specifico sul lato di breakout. La mappatura è governata dal numero e dalla polarità delle fibre e deve concordare con l'ottica su entrambe le estremità del canale.
Il lato trunk MPO/MTP
Questa è l'estremità ad alta-densità. Nel breakout dei data center, i connettori a 8-fibra e 12 fibre sono i più comuni, mentre quelli a 16 e 24 fibre vengono utilizzati per linee ottiche a corsia più alta e patching molto denso. Vedrai sia "MPO" che "MTP" sui fogli dati. MPO è l'interfaccia generica definita inIEC 61754-7 di US Conec e altri produttori, mentre MTP è il marchio registrato-di US Conec, versione ad alte-prestazioni dello stesso connettore, costruito con ghiere mobili e tolleranze dei pin di guida-più strette per perdite inferiori. Sono completamente accoppiabili, quindi la questione pratica non è il badge ma il genere, la polarità e il grado specificati. Se la terminologia continua a farti inciampare, la nostra suddivisione deldifferenze reali tra MPO e MTPlo spiega in un linguaggio semplice.
Il lato Breakout (Fanout).
Il duplex LC domina l'estremità breakout perché LC è l'interfaccia duplex standard sulla maggior parte degli switch, server e ricetrasmettitori. Il numero di fibre determina il numero di gambe duplex ottenute:
| Conteggio delle fibre MPO | Tipica rottura | Dove si adatta |
|---|---|---|
| 8 fibre | 4 duplex LC | 4 collegamenti duplex, utilizzo completo della fibra (nessuna fibra inattiva) |
| 12 fibre | 6 x LC duplex o 4 coppie attive con 4 fibre inattive in alcuni collegamenti SR4 | Cablaggio strutturato e breakout 40G/100G SR4 |
| 16 fibre | 8 duplex LC | Ottica a 8-corsia come 400G-SR8 |
| 24 fibre | 12 duplex LC | Campi patch ad alta-densità (richiede un'etichettatura chiara) |
Il percorso della polarità Tx/Rx
Ogni collegamento duplex deve trasmettere da un lato e ricevere dall'altro. In un sistema parallelo il cavo breakout, il trunk, gli adattatori e i cavi di connessione contribuiscono ciascuno a quel percorso. Porta un elemento all'indietro e i connettori resteranno ancora in posizione, ma il percorso ottico si interrompe. Questo è il motivo per cui il Tipo A, il Tipo B e il Tipo C non sono mai intercambiabili e perché la polarità è una decisione a livello di canale- piuttosto che una scelta per-cavo. Approfondiremo questo argomento di seguito.
Tipi di cavi breakout MPO
Il "cavo breakout MPO" è una famiglia, non una singola parte. Due cavi che sembrano identici possono comportarsi in modo completamente diverso. Il modo pratico per specificarne uno è percorrere questi assi:

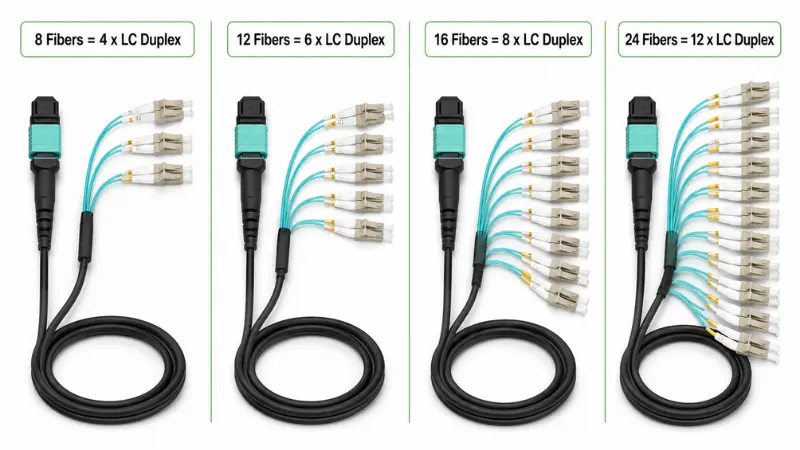

- Per numero di fibre:8, 12, 16 o 24 fibre. Questa è la prima decisione e dipende direttamente da quanti collegamenti duplex sono necessari.
- Tramite connettore breakout:Il duplex LC è standard; SC e FC compaiono nelle telecomunicazioni e nella strumentazione legacy.
- In modalità fibra:multimodale (OM3, OM4, OM5) per brevi distanze o mono-modale (OS2) per distanze maggiori. Vederefibra mono-modale rispetto alla fibra multimodalese non sei sicuro di cosa richieda il collegamento.
- Per polarità:Tipo A, Tipo B o Tipo C, abbinato al canale.
- Per sesso MPO:bloccato (maschio) o non bloccato (femmina).
- Per lucidatura del connettore:UPC o APC. L'MPO-modalità singola è quasi sempre APC; il multimodale è tipicamente un PC flat.
- Per giacca e costruzione:PVC, LSZH, montante o plenum; ventaglio rotondo di giacca singola-rispetto a gambe rivestite singolarmente; standard o blindato.
- Per grado di perdita:connettori standard a-attenuate o a-basse perdite, importanti quando il budget energetico è limitato.
Dal punto di vista del fornitore: avviare le specifiche dalla scheda tecnica del ricetrasmettitore e dal pannello in cui si trova, non dal catalogo dei cavi. Quasi tutti gli ordini errati che vediamo derivano dalla scelta prima di un numero di parte e dall'adattamento inverso-del canale ad esso.

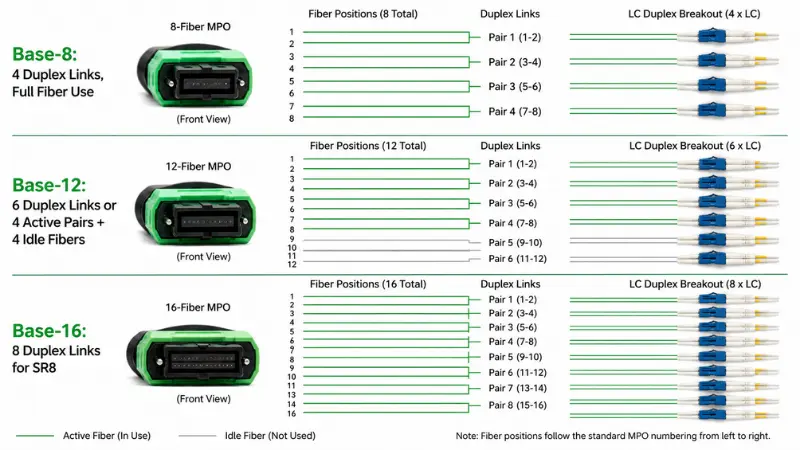

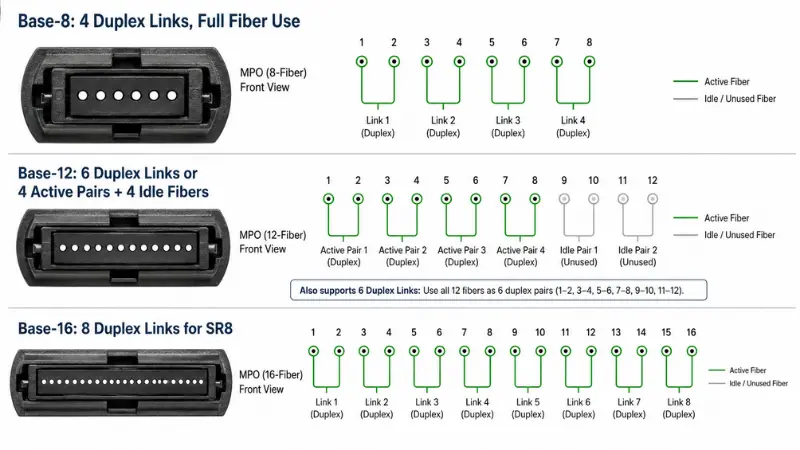

Base-8 contro Base-12 contro Base-16
Questa è la domanda di secondo-livello a cui il conteggio delle fibre da solo non può rispondere, ed è qui che molte "a prova di futuro-vengono errate. Il numero "Base" è l'incremento di fibra attorno al quale è costruito il cablaggio.
| Sistema | Utilizzo della fibra per ottica parallela | Migliore abbinamento a |
|---|---|---|
| Base-8 | Utilizzo del 100% per ottica a 4 corsie (8 fibre=4 duplex) | Breakout 40G-SR4, 100G-SR4, 400G-DR4 senza fibre inattive |
| Base-12 | Per SR4 su un MPO a 12 fibre, solo 8 fibre su 12 trasportano il traffico | Installazioni legacy e trunk duplex a 12 fibre nativi (6 x LC) |
| Base-16 | Utilizzo del 100% per ottica a 8 corsie (16 fibre=8 duplex) | 400G-SR8 e il percorso di migrazione verso 800G |
Il punto che spesso sfugge: un MPO da 12-fibra utilizzato per un canale SR4 da 40G o 100G lascia quattro fibre scure. Questo non è un difetto, ma significa che un breakout Base-8 è solitamente la scelta più pulita ed economica per un breakout a quattro corsie, mentre un breakout Base-12 ha senso quando il trunk trasporta effettivamente sei collegamenti duplex. Le velocità Ethernet e il numero di corsie dietro tutto ciò sono definiti daGruppo di lavoro IEEE 802.3(ottica parallela 40G/100G in 802.3ba, 200G/400G in 802.3bs).
Polarità di tipo A vs tipo B vs tipo C
La polarità è il motivo più comune per cui un collegamento MPO appena installato non funziona. I tre metodi classici differiscono per come è cablato il bagagliaio e per quali cavi di connessione completano il percorso.
| Metodo | Tipo di tronco | Adattatore di matrice | Cavi di connessione duplex | Note |
|---|---|---|---|---|
| Metodo A | Digita A, direttamente- | Tasto-dall'alto al tasto-giù | Da A-ad-B da un lato, da A-ad-A dall'altro | Flessibile, ma richiede due tipi di cavo di connessione- |
| Metodo B | Tipo B, invertito | Chiave-chiavetta-chiavetta | Da A-a-B su entrambe le estremità | Tipo di cavo di connessione-singolo; ampiamente utilizzato per l'ottica parallela |
| Metodo C | Digita C, accoppia-tronco capovolto | Tasto-dall'alto al tasto-giù | Da A-a-B su entrambe le estremità | Ribaltamenti gestiti all'interno del bagagliaio; comune per il duplex legacy |
Come scegliere, in pratica: scegli un metodo per l'intera installazione e mantienilo coerente dall'inizio alla fine. Per il breakout con ottica parallela-, il Metodo B è il più comune perché utilizza un tipo di cavo di connessione-ed evita l'accoppiamento accidentale di trasmissione-a-trasmissione. ILNorma ANSI/TIA-568.3-Eformalizza i metodi A, B e C e, dalla sua revisione del 2022, aggiunge due metodi "universali" (U1 e U2) che consentono di utilizzare gli stessi moduli e cavi su entrambe le estremità di un trunk di tipo-B. Se il tuo progetto è costruito attorno alle cassette, segui lo schema di polarità specificato dal sistema di cassette anziché gli schemi di mixaggio. Per informazioni su dove si colloca la connettività dell'array rispetto al duplex, consultare la nostra guidaLC rispetto a MTP/MPO nel cablaggio ad alta-densità.

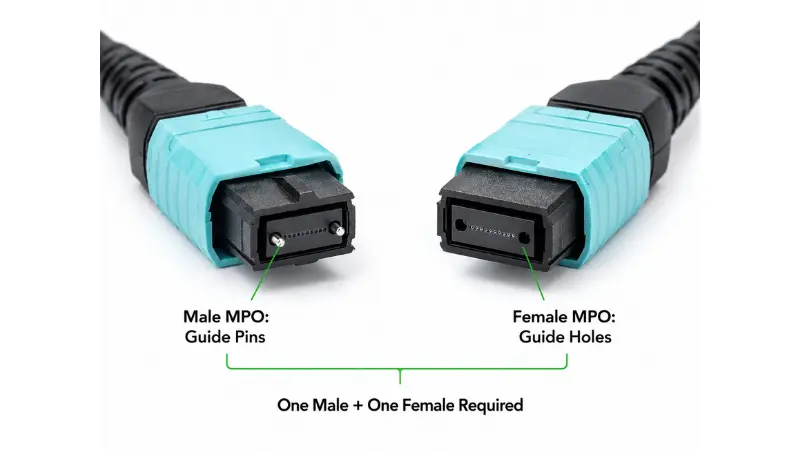

MPO maschio vs femmina: come scegliere?

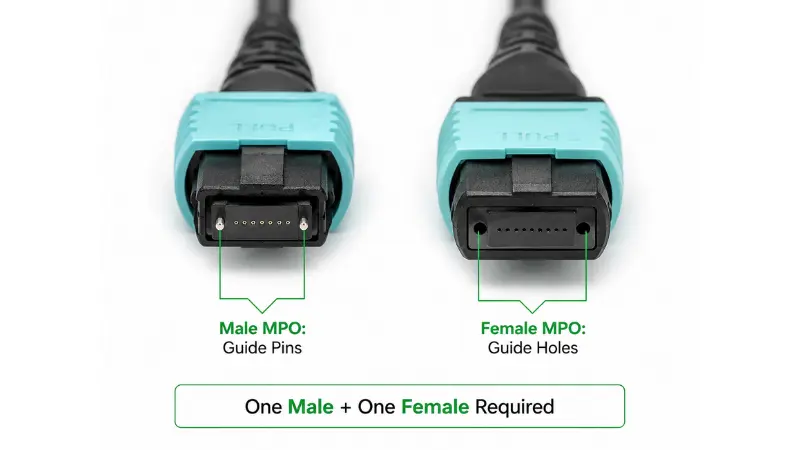

Il genere MPO riguarda i perni guida nella ghiera. Un connettore con pin (maschio) ha due pin metallici; un connettore (femmina) non pinnato ha i fori corrispondenti. La regola è assoluta: ogni coppia accoppiata deve essere una inchiodata e l'altra non inchiodata. Due connettori con pin entrano in conflitto fisicamente e possono schiacciare i pin o scheggiare la ghiera; due connettori non fissati non hanno nulla per allinearli e non si inseriranno correttamente.
In una tipica implementazione breakout, le porte parallele- del ricetrasmettitore ottico sono solitamente sbloccate, quindi il ramo MPO che si collega al ricetrasmettitore è solitamente bloccato. D'altro canto, il genere dipende dall'adattatore, dalla cassetta o dal baule con cui si accoppia. Conferma sempre il genere della porta del ricetrasmettitore rispetto alla relativa scheda tecnica e controlla il genere presentato dal tuoAdattatori MPO/MTPprima di fissare il genere del cavo. Questo parametro previene sia i collegamenti inattivi che i danni fisici.

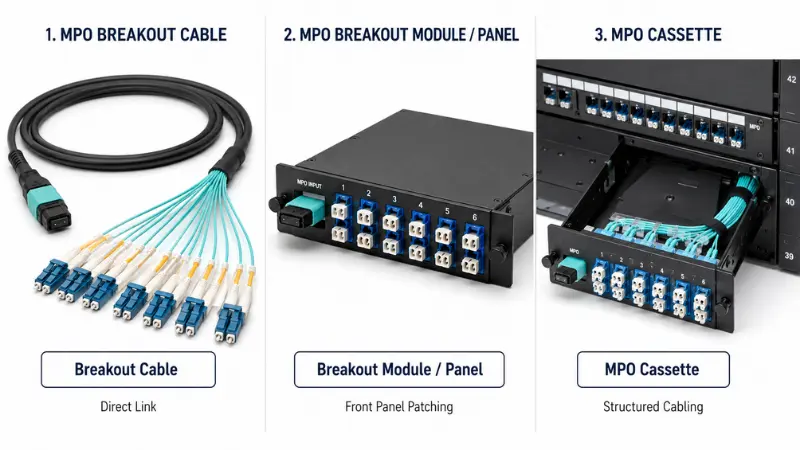

Cavo breakout MPO, modulo e cassetta
Questi tre sono correlati ma risolvono problemi diversi. La scelta dipende da quanto deve essere strutturato e gestibile il collegamento.
| Opzione | Di cosa si tratta | Meglio per | Vantaggio principale |
|---|---|---|---|
| Cavo di sblocco | Un MPO/MTP che si apre direttamente sulle gambe LC, SC o FC | Stessi-collegamenti per apparecchiature rack, implementazione rapida | Semplice, salvaspazio-con meno punti di connessione |
| Modulo/pannello breakout | Un modulo che accetta input MPO e presenta porte LC/SC sulla parte anteriore | Collegamenti inter-rack e campi patch organizzati | Patch-del pannello frontale, etichettatura, manutenzione più semplice |
| Cassetta MPO | Una cassetta modulare all'interno di un pannello di permutazione che converte i trunk MPO in duplex | Cablaggio strutturato e scalabile | Movimenti, aggiunte e modifiche puliti |
Utilizzare un fanout ampio quando il percorso è breve e la connessione è diretta. Una volta che un collegamento attraversa i rack o vedrà cambiamenti frequenti, anCassetta MPOo il pannello di solito si ripaga da solo grazie a una più semplice risoluzione dei problemi e all'etichettatura.
Applicazioni comuni
Breakout da 40G a 4x10G
Una porta 40G QSFP+ SR4 trasporta quattro linee 10G su otto fibre. Quando l'interruttore e l'ottica supportano la modalità breakout, un gruppo da MPO-a-LC lo divide in quattro collegamenti duplex 10G-SR indipendenti. Questo è uno dei motivi più comuni per cui le persone acquistano cavi breakout.
Breakout da 100G a 4x25G
Una porta QSFP28 SR4 da 100G funziona allo stesso modo, suddividendosi in quattro collegamenti da 25G su otto fibre. Scegliere la modalità e il grado corretti in questo caso è importante perché il budget per-corsia è più limitato; la nostra procedura dettagliata sucome scegliere il cablaggio 100Gentra nei compromessi-.
400G: Dove si applica il breakout e dove non si applica
Il 400G è il luogo in cui il presupposto del “breakout MPO per tutto” fallisce. Dipende interamente dall'interfaccia del ricetrasmettitore:
- 400G-DR4utilizza 8 fibre monomodali- (quattro corsie da 100G) e si espande in modo pulito a 4 x 100G su un MPO Base-8.
- 400G-SR8utilizza 16 fibre multimodali (otto corsie da 50G) su un MPO Base-16 e può arrivare a 8 x 50G o 2 x 200G.
- 400G-FR4 e LR4sono interfacce duplex a modalità singola- che utilizzano il multiplexing della lunghezza d'onda su una singola coppia LC. Non utilizzano fibre parallele, quindi un cavo breakout MPO non è affatto applicabile.
Pertanto, prima di selezionare qualsiasi breakout 400G, leggere prima le specifiche del modulo ottico. Il fattore di forma (QSFP-DD, OSFP) non indica la mappa della fibra; il tipo di interfaccia lo fa.
Dove compaiono questi cavi?
Gli ambienti tipici per le assemblee di gruppo MPO includono spine-struttura foglia, collegamenti-a-server, reti di archiviazione, campi incrociati-connect, sale telecomunicazioni, dorsali del campus e pannelli di connessione densi.
Esempi di configurazione comuni
Queste sono le configurazioni effettivamente ordinate dalla maggior parte dei progetti, con i prodotti corrispondenti a ciascuna di esse:
| Configurazione | Uso comune | Note |
|---|---|---|
| MTP da 8 fibre a 4x LC duplex | Breakout 40G/100G SR4 | Base-8, utilizzo completo della fibra, nessun filo inattivo |
| MPO da 12 fibre a 6x LC duplex | Cablaggio strutturato e trunk duplex | Per i collegamenti SR4, 4 fibre su 12 potrebbero rimanere scure |
| Cablaggio da MTP a FC/APC a 24 fibre | Patch in modalità singola-ad alta densità- | Confermare la lucidatura APC e uno schema di etichettatura delle gambe chiaro |
Quando non utilizzare un cavo breakout MPO?
Un fanout allentato è lo strumento sbagliato quando:
- Il collegamento corre tra rack o stanze e vedrà spostamenti, aggiunte e modifiche regolari. Un baule più cassetta o pannello è più pulito e più facile da mantenere.
- Sono necessarie-patch sul pannello frontale ed etichette durevoli per il personale operativo.
- La porta non supporta la modalità breakout oppure l'interfaccia è di tipo duplex come 400G-FR4 che non ha fibre parallele da breakout.
- Il progetto unirebbe modalità singola-e multimodale in un unico canale, il che non è consentito.
- Il budget energetico è già limitato e un set aggiuntivo di coppie di connettori consumerebbe il margine.
Specifiche chiave da confermare prima di ordinare
La maggior parte degli insuccessi sul campo sono riconducibili a uno di questi errori. Conferma ciascuno rispetto al canale, non solo al cavo.
- Conteggio delle fibre.Derivalo dal numero di collegamenti duplex di cui hai bisogno: quattro collegamenti a una fibra da 8-, sei a una fibra da 12, dodici a una fibra da 24. Resisti alla densità di acquisti eccessivi "per ogni evenienza".
- Polarità.Blocca il tipo A, B o C lungo l'intero percorso: ricetrasmettitori, bauli, cassette e cavi di connessione.
- Tipo e genere del connettore.MPO o MTP; appuntato o sbloccato ciascuna estremità; orientamento chiave; LC/SC/FC sul lato breakout; UPC o APC.
- Modalità fibra.Abbina l'ottica. OM3/OM4 per portata multimodale breve, OS2 monomodale-per la distanza. Se stai pesando i voti, le nostre note suDa OM1 a OM5 multimodalestabilire i limiti di portata.
- Giacca e costruzione.PVC, LSZH, montante o plenum per adattarsi all'ambiente, oltre a diametro, raggio di curvatura e se le gambe necessitano di rivestimento o armatura individuale.
- Lunghezza del breakout ed etichettatura.La lunghezza del connettore-a-deve essere adatta al rack; troppo breve restringe il percorso, troppo lungo lo ingombra. Ogni tratta dovrebbe essere etichettata sulla mappa del porto.
- Perdita di inserzione e rapporto di prova.Per i collegamenti ad alta-velocità, i connettori a-basse perdite proteggono il budget. Il nostro spiegatore superdita di inserzione nei cavi patch in fibramostra perché pochi decimi di dB sono importanti quando si impilano più coppie di connettori.
Elenco di controllo RFQ per cavi breakout MPO personalizzati
Quando invii una richiesta di preventivo, includendo questo elenco in anticipo si elimina la maggior parte dei passaggi-e-e indietro e si evitano rielaborazioni:
Per gli ordini a progetto, chiedere al fornitore di etichettare ciascuna gamba in base alla disposizione del rack e di confermare il collegamento e la polarità con uno schema elettrico prima della produzione. Puoiinviaci i dettagli del tuo collegamentoe restituiremo una configurazione rispetto a questa lista di controllo.
Cosa dovrebbe includere un rapporto di prova?
Un rapporto di test di fabbrica significativo per un gruppo separatore dovrebbe coprire, come minimo:
- Perdita di inserzione per connettore o per fibra, rispetto al grado ordinato
- Perdita di ritorno, soprattutto per gruppi APC e monomodali-
- Verifica della polarità o mappatura dei cavi che dimostra il percorso Tx/Rx
- Risultati dell'ispezione del lato-faccia (i criteri di accettazione IEC 61300-3-35 sono il riferimento comune)
- Tipo di fibra, tipo di connettore e lucidatura
- Lunghezza dell'assemblaggio e numero di serie per la tracciabilità
Una lista di controllo per la selezione in 5 passaggi
- Passaggio 1 - Definire il collegamento.Da 40G a 4x10G, da 100G a 4x25G, interruzione del pannello, passaggio-al-server o cross-connessione? Annotare il conteggio dei collegamenti duplex.
- Passaggio 2 - Leggere l'interfaccia dell'apparecchiatura.Confermare dalla scheda tecnica che la porta supporta la modalità breakout e quale mappa di fibra utilizza l'interfaccia.
- Passaggio 3 - Imposta il conteggio delle fibre e la Base.Abbina Base-8/12/16 al conteggio delle corsie in modo da non danneggiare le fibre o pagare più del dovuto.
- Passaggio 4 - Correggi polarità e genere.Scegli il metodo per l'intero canale e il genere bloccato/sbloccato per ciascuna estremità.
- Passaggio 5 - Finalizzare i dettagli fisici.Modalità fibra, lucidatura, guaina, lunghezze totali e di rottura, etichettatura e rapporto di prova.
Errori comuni da evitare?
- Trattare tutti i cavi breakout allo stesso modo.L'aspetto simile nasconde polarità, conteggio, blocco e mappatura diversi. Leggi le specifiche della parte ogni volta.
- Lasciare la polarità fino al giorno dell'installazione.Ripararlo in un secondo momento può significare scambiare cavi, adattatori o interi cavi. Progettalo prima di ordinare.
- Accoppiamento di UPC con APC.I due hanno una geometria della faccia-diversa diversa e non dovrebbero mai essere uniti; la nostra nota suTerminali PC, UPC e APC-spiega perché mescolarli degrada o danneggia il collegamento.
- Modalità fibra non corrispondente.La modalità-singola e la modalità multimodale non sono intercambiabili; abbinare il cavo all'ottica e alla distanza.
- Saltare la pulizia e l'ispezione.Una ghiera MPO contaminata ostruisce diversi canali contemporaneamente. Seguire correttamentepulizia e ispezione dei connettori in fibraprima di ogni accoppiamento, soprattutto sui collegamenti-ad alta velocità.
Domande frequenti
Qual è la differenza tra MPO e MTP?
MPO è lo standard generico per connettori multi-fibra. MTP è il marchio registrato di US Conec, versione ad alta precisione-di un connettore MPO. Sono accoppiabili, quindi conferma genere, polarità e grado piuttosto che preoccuparti del nome.
Che cos'è un cavo breakout da MPO a LC?
Si tratta di un assieme con un connettore MPO/MTP sull'estremità del trunk e diversi connettori LC sull'altro, utilizzato per dividere un canale parallelo in collegamenti duplex individuali come 4 x 10G o 4 x 25G.
Qual è la differenza tra un cavo breakout e un cavo trunk MPO?
Un cavo trunk è dotato di connettori MPO/MTP su entrambe le estremità ed è destinato alla transizione al duplex attraverso una cassetta o un modulo. Un cavo breakout si converte direttamente in connettori individuali, senza bisogno di pannello.
Cos'è un cavo breakout MPO di tipo B?
Il tipo B si riferisce alla polarità invertita (tasto-su fino a tasto-su). È ampiamente utilizzato per l'ottica parallela poiché consente un singolo tipo di cavo di connessione-e riduce la possibilità di errori di trasmissione da-a-di trasmissione.
I cavi breakout MPO necessitano di connettori maschio o femmina?
Ogni coppia accoppiata deve essere una inchiodata (maschio) e l'altra non appuntata (femmina). Il genere corretto del cavo dipende dalla porta del ricetrasmettitore e dall'adattatore o dalla cassetta che incontra, quindi confermarli entrambi prima di ordinare.
Che cos'è il breakout MPO Base-8 rispetto a Base-12?
Base-8 utilizza otto-incrementi di fibra e utilizza completamente le fibre per l'ottica a quattro-corsia. Base-12 ne utilizza dodici e può lasciare quattro fibre spente su un collegamento SR4. La base 8 è solitamente più pulita per il breakout a quattro corsie; Base-12 è adatto ai trunk six-duplex nativi.
I cavi breakout MPO possono supportare 400G?
Possono far parte di sistemi 400G come DR4 (8 fibre) e SR8 (16 fibre), ma le interfacce duplex come FR4 e LR4 non utilizzano fibre parallele e non possono essere suddivise. Controllare prima le specifiche del modulo ottico.
Quali informazioni devo fornire per un preventivo?
Velocità dati, tipo di ricetrasmettitore, modalità fibra, numero di fibre e base, tipo e lucidatura del connettore, genere MPO, metodo di polarità, lunghezze totali e di breakout, classificazione della guaina e il rapporto di test necessario.
Punti chiave
Un cavo breakout MPO è il modo più diretto per trasformare una porta parallela in collegamenti duplex individuali, ma il connettore è la parte più semplice. Il collegamento funziona o fallisce in base al conteggio delle fibre, al tipo di base, alla polarità, al genere, alla modalità della fibra e alla mappa di breakout, che devono concordare nell'intero canale. Decidili come progettazione a livello di canale-, abbina la configurazione all'interfaccia effettiva del ricetrasmettitore e conferma la polarità, il blocco e il rapporto di prova prima della produzione. Per i collegamenti inter-rack o modificati di frequente, pesare una cassetta o un pannello contro un fanout allentato. Una volta stabiliti la velocità della porta, il numero di fibre, la polarità e il genere, un fornitore può fornire l'assemblaggio corretto rapidamente e con rischi di installazione molto inferiori.
