I tessuti dei data center continuano a diventare più densi e veloci. Man mano che gli armadietti si riempiono e i collegamenti si spostano da 10G a 40G, 100G e verso 400G, l'esecuzione di singoli ponticelli duplex da punto a punto-a-punto interrompe la scalabilità - i percorsi si riempiono, l'etichettatura si interrompe e ogni spostamento o aggiunta diventa una caccia attraverso un fascio di cavi sciolti. Questo è il problema per cui una cassetta MPO/MTP è progettata per risolvere.
Una cassetta MPO/MTP prende un trunk di array con un elevato numero di-fibre-e lo suddivide nelle familiari porte LC o SC a cui si collegano effettivamente gli switch e i server. Se ben realizzato, offre patch ad alta-densità veloci da installare, prevedibili da mantenere e pronti per la migrazione. Questa guida spiega cosa sono questi moduli, i tipi e le configurazioni che vedrai, come funziona la polarità, dove si adattano e come sceglierne uno senza ordinare la parte sbagliata. Se stai ancora valutando i connettori di array rispetto ai duplex, la nostra panoramica diLC rispetto a MTP/MPO nei progetti ad alta-densitàè un compagno utile.

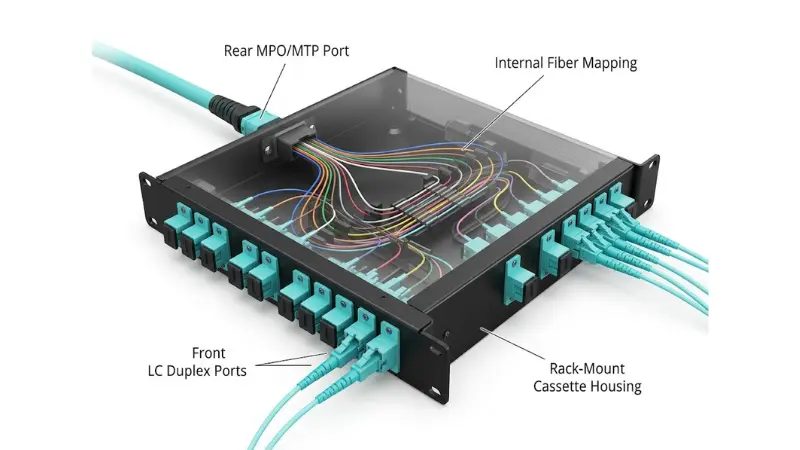

Cos'è una cassetta MPO/MTP?
Una cassetta MPO/MTP è un modulo in fibra pre-terminato e montabile su rack-. La parte posteriore ha uno o più adattatori array MPO/MTP - l'interfaccia trunk - e la parte anteriore porta una fila di adattatori LC (solitamente duplex) o SC per il patching. All'interno dell'alloggiamento, un breve nastro o biforcazione mappa ciascuna posizione di fibra nell'array su una specifica porta anteriore-sul lato.
La mappatura interna è il punto centrale: viene fissata in fabbrica e testata prima della spedizione, quindi la relazione tra le posizioni dell'array posteriore e le porte anteriori è prevedibile. Questa prevedibilità è anche il motivo per cui la polarità (descritta di seguito) deve essere pianificata come sistema piuttosto che fissata in loco. In un layout tipico, la porta MPO/MTP posteriore collega un trunk backbone ad alto numero di fibre-- mentre le porte LC o SC anteriori forniscono all'apparecchiatura un'interfaccia pulita e standard a cui collegarsi.

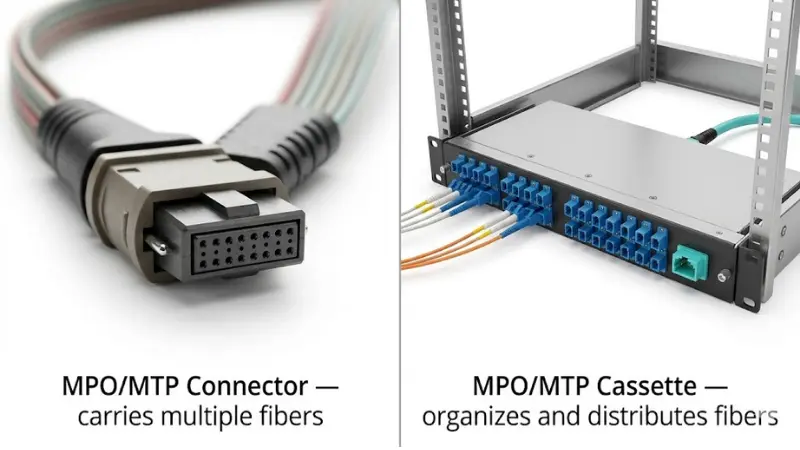

Connettore MPO/MTP e cassetta MPO/MTP
Questi due termini vengono usati in modo approssimativo, ma non sono la stessa cosa.
UNconnettore MPO(Multi-fiber Push-On) è il connettore stesso: un corpo singolo che contiene più fibre in una ghiera MT di precisione, con pin guida che definiscono un'interfaccia maschio (bloccata) o femmina (non fissata). MTP è una versione registrata con tolleranza-più elevata del connettore MPO di US Conec; secondo ilDomande frequenti sul Conec degli Stati Uniti, il marchio MTP è progettato per migliorare le prestazioni ottiche e meccaniche pur rimanendo un MPO conforme agli standard-. Entrambi sono definiti dagli stessi standard di interaccoppiabilità - IEC 61754-7 e TIA-604-5 (FOCIS 5), comeFluke Networks riassume- quindi tutti i connettori MTP sono connettori MPO, ma non tutti gli MPO sono MTP.
Una cassetta è il modulo alloggiato che contiene il connettore più il percorso interno della fibra e le porte dell'adattatore anteriore. In parole povere: il connettore trasporta le fibre, mentre la cassetta le organizza e le distribuisce all'interno di un pannello o di una custodia.

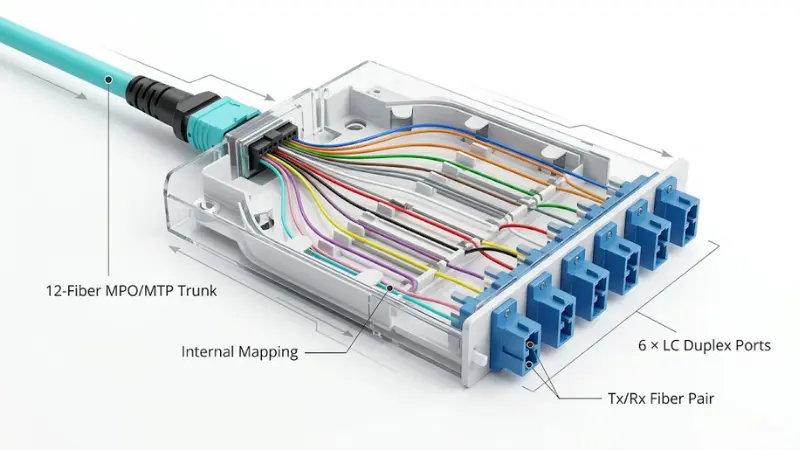

Come funziona una cassetta MPO/MTP? Un esempio di 12 fibre?
Una cassetta comune ha due lati: una porta MPO/MTP sul retro per ilCavo principale MPO/MTPe porte LC o SC nella parte anteriore per cavi di connessione.
Prendi un baule MPO da 12-fibre atterrato sul retro. Ciascuna porta LC anteriore è duplex: due fibre, una di trasmissione e una di ricezione. Quindi dodici fibre sono mappate su sei porte LC duplex (dodici posizioni simplex). Un tecnico utilizza quindi i ponticelli duplex LC standard per raggiungere switch, server o un altro pannello. La dorsale rimane compatta come un trunk a array singolo, mentre la parte anteriore rimane flessibile e facile da collegare. Se il concetto duplex è nuovo, vedi la differenza traduplex e sempliceconnessioni.
Tipi comuni di cassette MPO/MTP
"Cassetta" è una categoria, non una singola parte. Prima di specificarne uno, decidi dove ti siedi su ciascuno di questi assi:
- Interfaccia frontale:Da MPO/MTP-a-LC (di gran lunga il più comune nei data center) o da MPO/MTP-a-SC per alcuni ambienti aziendali, di telecomunicazioni e legacy.
- Conteggio delle fibre:8-fibra, 12 fibre e 24 fibre sono standard, con 16 fibre emergenti per l'ottica parallela 400G/800G. 8-cassette in fibra si allineano naturalmente con ricetrasmettitori paralleli a quattro corsie, mentre 12 fibre sono il cavallo di battaglia per arrivare a sei duplex LC. Utilizza una tipica build a 8 fibreGruppi da 8-fibra MTP-a LCsul lato del bagagliaio.
- Modalità fibra:multimodale (OM3, OM4, OM5) per brevi distanze di data center o mono-modalità (OS2) per corse più lunghe e roadmap a velocità-più elevata. La cassetta, il trunk e i cavi di connessione devono condividere la stessa modalità.
- Tipo di polarità:Digita A, B, C o uno dei tipi universali più recenti - deve corrispondere al resto del canale.
- Grado di perdita-di inserzione:componenti standard rispetto a componenti a bassa-perdita (a volte chiamati "élite"), che contano di più quando il budget di collegamento è limitato.

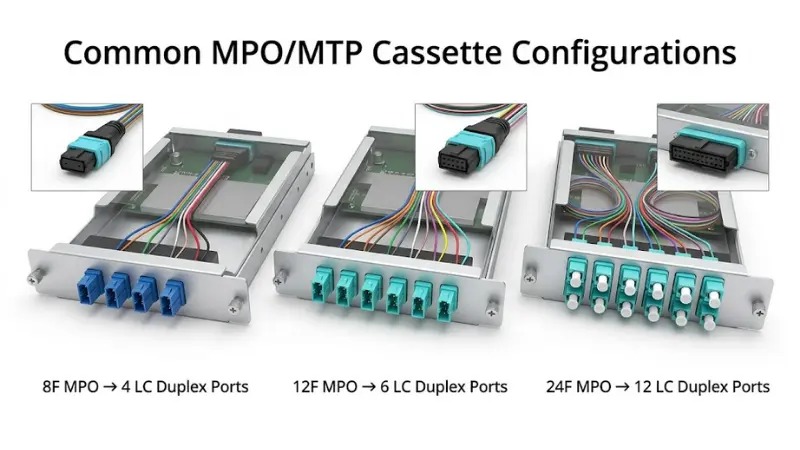

Configurazioni tipiche di cassette MPO/MTP
La maggior parte delle cassette-del mondo reale rientrano in una manciata di breakout standard. Abbinandone uno al ricetrasmettitore e al conteggio delle porte in anticipo si evitano sorprese durante l'installazione.
| Posteriore (lato bagagliaio) | Mappatura interna | Anteriore (lato attrezzatura) | Utilizzo tipico |
|---|---|---|---|
| 1 × MPO a 12 fibre | 12 fibre → 6 duplex | 6 × LC duplex | Apparecchiature LC 10G su una dorsale a 12 fibre |
| MPO 2 × 12 fibre | 24 fibre → 12 duplex | 12 × LC duplex | Maggiore densità in un singolo modulo 1U |
| 1 MPO a 24 fibre | 24 fibre → 12 duplex | 12 × LC duplex | Meno tronchi, spina dorsale più densa |
| 1 MPO a 8 fibre | 8 fibre → 4 duplex | 4 × LC duplex | Breaking ottica parallela a 8 fibre (ad esempio collegamenti di tipo SR4) |
Per una costruzione multimodale concreta, aCassetta MTP OM4 a 12 fibreè un punto di partenza comune per la prima configurazione sopra.

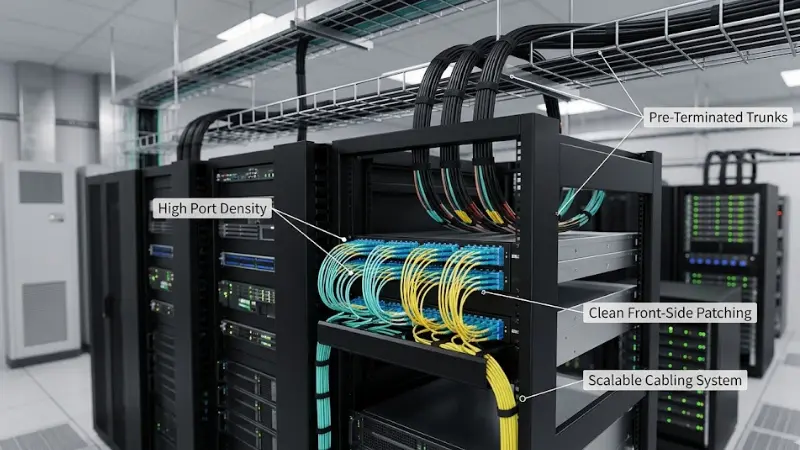

Perché i data center utilizzano cassette MPO/MTP?
Elevata densità di porte in meno spazio sul rack
Un singolo trunk di array di fibre da 24- sostituisce un fascio di singoli cavi duplex e una cassetta 1U può presentare dodici porte duplex LC. Si fanno passare-tronchi ad alto numero di fibre lungo il percorso principale e si dividono vicino alle apparecchiature, liberando così spazio negli armadietti, nei vassoi e nei condotti dove è più scarso.
Distribuzione più rapida e prevedibile
Le cassette si accoppiano con trunk-terminati e testati in fabbrica-, pertanto la maggior parte del lavoro sui connettori viene eseguito prima della consegna. Sul posto il lavoro diventa "sbarcare il bagagliaio, montare la cassetta, riparare la parte anteriore" - molto meno giuntare o terminare sul campo, il che è ciò che rende realistici i tempi di progetto serrati.
Movimenti, aggiunte e modifiche più semplici
Poiché il lato della patch anteriore è disaccoppiato dalla dorsale, i tecnici possono ri-applicare le porte senza disturbare l'infrastruttura del trunk. Per una struttura che riorganizza rack e collegamenti regolarmente, tale separazione riduce il rischio di interrompere una connessione non correlata durante un cambiamento.
Un percorso di migrazione strutturato verso 40G, 100G e oltre
Il cablaggio basato su array- è alla base dell'ottica parallela, quindi un sistema a cassette mantiene l'impianto modulare man mano che la velocità aumenta. Detto questo, ciò non è automatico: se una determinata cassetta supporta un collegamento futuro dipende dal tipo di fibra, dalla polarità, dal numero di fibre e dal budget di perdita. Un sistema ben-pianificato ti dà margine; uno sotto-specificato no.

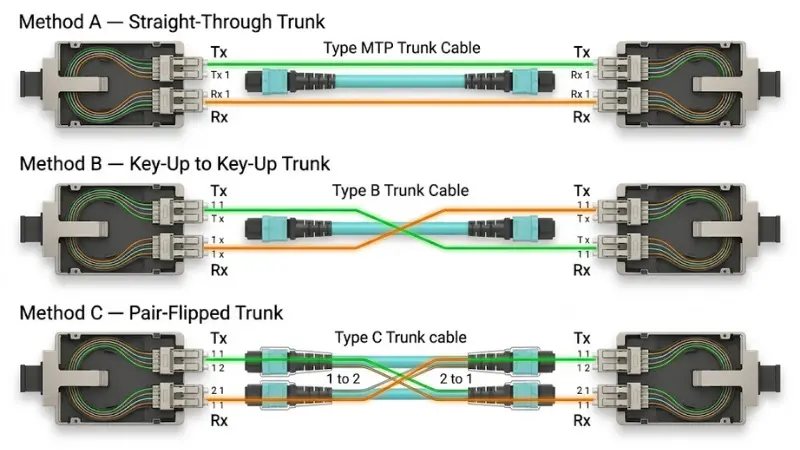

Polarità della cassetta MPO/MTP: metodi A, B e C
La polarità è il singolo fattore che con maggiore probabilità trasforma un'installazione dall'aspetto pulito-in un collegamento inattivo, quindi merita più di un avvertimento di una-riga.
Polarità significa semplicemente che ogni fibra di trasmissione (Tx) deve raggiungere una fibra di ricezione (Rx) all'estremità. In un collegamento LC duplex semplice, l'incrocio avviene all'interno del cavo di connessione duplex. In un sistema array il crossover può avvenire nel trunk, nella cassetta o nel cavo di connessione - quindi deve essere gestito attraverso l'intero canale come un unico progetto. Lo standard TIA-568 definisce tre metodi, costruiti attorno ai cavi di tipo A, B e C, e la revisione del 2022 (TIA-568.3-E) ha aggiunto due metodi "universali" (U1 e U2) per semplificare le applicazioni di array, comeLo spiega Fluke Networks.
- Metodo Autilizza un trunk diretto-through (da chiave-su a chiave-giù), con il crossover gestito nei cavi di connessione - ed è per questo che è necessario un tipo di cavo di connessione su un'estremità e uno diverso sull'altra. Questo requisito misto di cavi-è una fonte frequente di errori negli ordini.
- Metodo Butilizza un trunk-up to key-up e un unico tipo di cavo di connessione in tutta la struttura. La sua semplicità lo rende popolare per l'ottica parallela, anche se è comunque necessario confermare i dettagli del-tipo di faccia finale (UPC rispetto a APC) e della modalità singola-prima di standardizzarlo.
- Metodo Cribalta le coppie di fibre all'interno del tronco. È il meno comune e il più complesso da rintracciare.
La regola pratica: scegli un metodo e mantieni il trunk, la cassetta e i cavi di connessione coerenti con esso. Chiedere al fornitore con quale tipo di polarità è costruita una cassetta e richiedere uno schema elettrico, quindi verificare la mappatura effettiva rispetto a una mappa della fibra o a un rapporto di test di fabbrica anziché dare per scontato. Per una trattazione-in linguaggio semplice di questi compromessi-, questouno sguardo nel mondo-reale alla fibra MPO/MTPvale la pena leggerlo prima di ordinare.

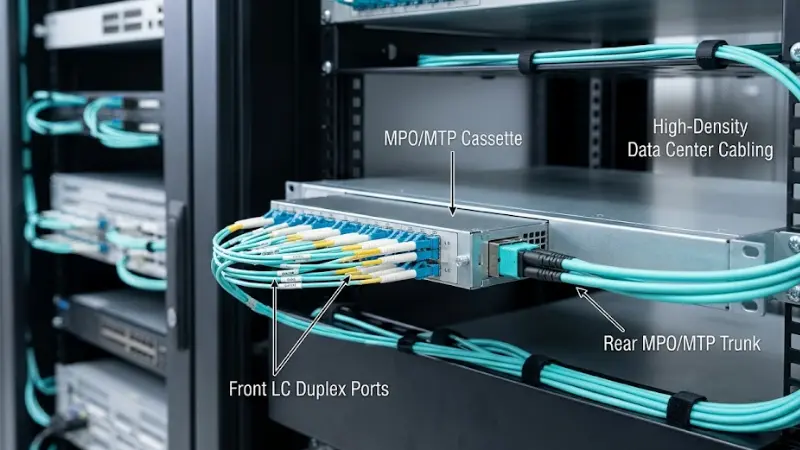

Dove vengono utilizzate le cassette MPO/MTP?
Passa-al-pannello patch-e al cablaggio strutturato
Le cassette vengono montate su pannelli di connessione in fibra per creare connessioni organizzate tra gli switch e il sistema di cablaggio strutturato - porte LC anteriori per un facile collegamento, trunk MPO/MTP nella parte posteriore. Questo è il ruolo quotidiano nelle progettazioni di fine-di-riga e di metà-di-riga.
Cablaggio della dorsale e del trunk tra le zone
Nelle strutture più grandi, i trunk array collegano le aree principali, orizzontali e di distribuzione delle apparecchiature (MDA, HDA, EDA) e le cassette distribuiscono tali fibre trunk in porte utilizzabili in ciascuna zona. UNTronco MPO in fibra OM3 12-è un tipico elemento portante che alimenta questi breakout.
Migrazione da 10G-a 40G/100G
Molte reti oggi patchano LC per 10G ma necessitano di un percorso verso 40G o 100G. Ora le cassette collegano un trunk ad alta-densità alle apparecchiature basate su LC-mantenendo l'adattabilità dell'impianto, il che è uno dei motivi per cui il cablaggio degli array è così importante nella guida sucome scegliere il cablaggio in fibra 100G.
Sale server aziendali, sale telecomunicazioni e siti edge
Questi moduli non sono solo per l’iperscala. Sale server aziendali, armadi per telecomunicazioni e armadi periferici ad alta-densità sono tutti vantaggi laddove contano spazio, organizzazione e velocità di implementazione.
Cassetta MPO/MTP, pannello adattatore MPO e cavo breakout
Tre prodotti risolvono problemi sovrapposti e scegliere quello sbagliato è un errore di selezione comune.
| Opzione | Cosa fa | Meglio quando | Scambio- |
|---|---|---|---|
| Cassetta MPO/MTP | Modulo alloggiato; array posteriore → LC/SC anteriore con mappatura definita e testata | Hai bisogno di patch LC gestite e scambiabili da un backbone di array | Costo più elevato per porta |
| Pannello adattatore MPO/MTP | MPO-a-MPO passaggio paratia-through; nessuna rottura | L'attrezzatura è MPO-array nativo e patchato-su-array | Nessun breakout LC; necessita di cavi patch MPO |
| Cavo breakout/fan-out | Array da un lato, più gambe LC dall'altro; senza alloggio | Breakout brevi e fissi-punto per-punto | Le gambe sciolte sono più difficili da gestire e sostituire |
Se i tuoi switch espongono le porte dell'array, anPannello adattatore MPO/MTPpotrebbe essere tutto ciò di cui hai bisogno. Per una corsa fissa in cui un modulo ospitato è eccessivo, anCavo breakout da MPO-a-LCè la scelta più semplice.
Cassetta MPO/MTP rispetto al cablaggio duplex tradizionale
Il cablaggio duplex tradizionale è perfetto per i sistemi di piccole dimensioni. Man mano che il numero dei collegamenti aumenta, diventa difficile tracciare e gestire i singoli cavi - ed è qui che l'approccio a cassetta guadagna il suo posto.
| Articolo | Cablaggio duplex tradizionale | Sistema a cassette MPO/MTP |
|---|---|---|
| Densità del cablaggio | Inferiore | Più alto |
| Velocità di installazione | Più lento nei lavori di grandi dimensioni | Più veloce con trunk pre-terminati |
| Manutenzione | Più cavi individuali da tracciare | Patch sul lato anteriore-, backbone intatto |
| Meglio per | Una manciata di collegamenti fissi | Ambienti modulari ad alta-densità |
| Limitazione | Difficile da scalare e gestire quando è denso | Costo per porto più elevato; la polarità deve essere pianificata |
| Dimensioni tipiche del progetto | Piccole stanze, pochi armadietti | Data center e costruzioni di grandi imprese |
Come scegliere la cassetta MPO/MTP giusta?
Il conteggio delle porte è la parte facile. La cassetta deve inoltre corrispondere al design del cablaggio, all'interfaccia dell'apparecchiatura e al budget prestazionale.
1. Tipo e grado di fibra
La modalità multimodale OM3 e OM4 copre le brevi distanze tipiche all'interno di un data center - da decine di metri fino a poche centinaia a seconda della velocità - mentre la modalità singola-OS2 gestisce corse più lunghe e offre il massimo margine per roadmap a velocità più elevata-. Mantenere la cassetta, il trunk e i cavi di connessione dello stesso tipo. Se stai decidendo tra i voti, confrontaFibra multimodale OM3 contro OM4e valuta la modalità multimodale rispetto a quella singola-nella nostra guidafibra mono-modale e multimodale.
2. Conteggio delle fibre
Scegli 8-fibra quando stai distribuendo un'ottica parallela a quattro-corsia, 12-fibra per il comune breakout a sei duplex e 24 fibre quando desideri la massima densità e meno trunk. Gli input decisivi sono il numero di corsie del ricetrasmettitore, il numero di porte duplex necessarie e il piano di crescita, non un numero predefinito.
3. Interfaccia frontale
LC duplex è standard perché LC domina su switch, server e ricetrasmettitori; SC appare ancora in alcuni dispositivi aziendali e legacy. Confermare il lato dell'attrezzatura prima di ordinare e la corrispondenza delle scorteCavi di connessione duplex LC.
4. Metodo della polarità
Decidi subito A, B, C o universale, quindi specifica la cassetta, il bagagliaio e i cavi da abbinare. Ottieni lo schema elettrico per iscritto.
5. Genere e pinning
I connettori MPO/MTP sono bloccati (maschio) o non bloccati (femmina) e una connessione si accoppia correttamente solo tra sessi opposti. Blocca il genere della cassetta rispetto al bagagliaio durante la pianificazione - una mancata corrispondenza rilevata sul posto indica un'installazione ritardata, non uno scambio rapido.
6. Perdita di inserzione e bilancio della perdita di collegamento
Ogni coppia accoppiata aggiunge perdite e una cassetta introduce interfacce di connettori proprie, quindi deve essere conteggiata nel budget del canale - e non trattata come "gratuita". I canali multimodali ad alta-velocità come 40GBASE-SR4 e 100GBASE-SR4 funzionano con un budget totale limitato, spesso solo un paio di decibel sull'intero collegamento, quindi ogni coppia di connettori è importante. Se il budget è limitato, scegli componenti a bassa-perdita e verifica il canale completo rispetto alle specifiche del ricetrasmettitore.
7. Compatibilità alloggiamento e pannello
Le cassette si montano in contenitori per montaggio su rack-e pannelli di connessione, in genere 1U o 4U, con design scorrevoli o fissi. Non tutte le cassette si adattano a ogni custodia - confermano le dimensioni, lo stile di montaggio e la compatibilità a livello di parte-. Se stai ancora scegliendo la custodia stessa, questo confronto trapannelli patch in fibra e ODFaiuta.
Un rapido elenco di controllo di pre-selezione:
- Tipo e grado di fibra fissati su cassetta, tronco e cavi
- Numero di fibre adattato alle corsie del ricetrasmettitore e alle esigenze del porto
- Interfaccia frontale (LC o SC) confermata rispetto all'apparecchiatura
- Metodo a una polarità, con uno schema elettrico in archivio
- Genere e blocco risolti in fase di progettazione
- Budget di perdita del canale calcolato rispetto alle specifiche del ricetrasmettitore
- Compatibilità della custodia verificata tramite codice prodotto
Errori comuni da evitare
Ordinare prima di confermare la polarità
Rischio:collegamenti che non passano inosservati nonostante ogni componente sia fisicamente collegato, oltre a ri-spedizioni e rilavorazioni.Prevenzione:specificare il metodo di polarità e richiedere lo schema elettrico prima dell'effettuazione dell'ordine di acquisto.
Miscelazione di tipi o qualità di fibre in un unico canale
Rischio:perdita eccessiva o un canale-non-specifico quando i componenti OM3, OM4 e OS2 vengono combinati.Prevenzione:specificare la cassetta, il bagagliaio e i cavi come un unico set abbinato.
Trascurare il budget per la perdita di collegamento
Rischio:un sistema dall'aspetto ordinato-che fallisce ad alta velocità perché la perdita di inserzione totale è troppo elevata.Prevenzione:sommare l'intero canale e confrontarlo con il budget del ricetrasmettitore, in particolare per 40G e 100G.
Mancata corrispondenza di genere o di blocco
connettori che non si accoppiano e un'installazione che si blocca.Prevenzione:cassetta di blocco e genere del bagagliaio durante la progettazione, non durante il cablaggio.
Acquistando solo sul prezzo unitario
Rischio:Perdita di inserzione incoerente, dati di test mancanti e polarità poco chiara dalle parti più economiche.Prevenzione:richiedono una scheda tecnica e un rapporto sui test di fabbrica e la coerenza del valore rispetto all'elemento pubblicitario più basso - per un data center, le prestazioni ripetibili sono il risparmio che conta.
Quando utilizzare le cassette - e quando non utilizzare le cassette - MPO/MTP?
Le cassette sono una scelta efficace quando:
- Il progetto necessita di patch in fibra ad alta-densità
- I tempi di installazione sono serrati e il tempo di terminazione sul campo è limitato
- L'impianto utilizza cablaggio strutturato con trunk e patch panel
- Si prevede una futura migrazione rapida
- Spostamenti, aggiunte e modifiche sono frequenti e devono rimanere semplici
Potrebbero essere eccessivi quando:
- Hai solo una manciata di collegamenti fissi - i ponticelli duplex sono più semplici ed economici
- L'attrezzatura è MPO-array nativo e patchato-su-array - un pannello adattatore potrebbe essere sufficiente
- Un canale ha un budget di perdita estremamente limitato e molte coppie di connettori - meno interfacce accoppiate potrebbero funzionare meglio
Domande da porre al fornitore prima di ordinare
- Connettore posteriore: marca MPO o MTP, quale numero di fibre e di che genere (collegato o meno)?
- Fine-tipo di faccia: UPC o APC? (La modalità-singola è solitamente APC.)
- Lato anteriore: LC o SC, quante porte duplex?
- Tipo e grado di fibra: OM3, OM4, OM5 o OS2 e standard o a bassa-perdita?
- Polarità: Tipo A, B, C o universale, con schema elettrico?
- Grado di perdita di inserzione-/ritorno-e un rapporto di test di fabbrica per cassetta?
- Compatibilità della custodia e codici corrispondenti?
- Etichettatura, configurazioni personalizzate, quantità minima d'ordine e tempi di consegna per prodotti sfusi?
Domande frequenti
Qual è la differenza tra una cassetta MPO e una cassetta MTP?
La cassetta è lo stesso tipo di modulo; la differenza è la marca del connettore al suo interno. MTP è la versione registrata di US Conec,-con prestazioni più elevate del connettore MPO, pienamente conforme agli standard MPO. Una cassetta MTP è una cassetta MPO costruita con connettori di marca MTP-.
Quante porte LC fornisce una cassetta MPO a 12 fibre?
Sei porte duplex LC - dodici posizioni simplex. Ciascuna porta duplex utilizza due fibre (una di trasmissione, una di ricezione), quindi dodici fibre vengono mappate su sei porte duplex.
Qual è la differenza tra una cassetta MPO e un pannello adattatore MPO?
Una cassetta suddivide il trunk dell'array verso le porte LC (o SC) attraverso una mappatura interna definita. Un pannello adattatore è un passaggio da paratia MPO-a-MPO-senza breakout - si applica patch da array-a-array su entrambi i lati.
Ho bisogno di una cassetta MPO a bassa-perdita per 40G o 100G?
Spesso sì. I canali multimodali ad alta-velocità hanno un budget di perdita-di inserzione limitato e ciascuna coppia di connettori accoppiati ne incide. Se il tuo canale ha diversi punti di connessione o corre vicino al limite di distanza, i componenti a bassa-perdita aiutano a mantenere il collegamento entro le specifiche del ricetrasmettitore.
Come posso evitare la mancata corrispondenza della polarità dell'MPO?
Scegli un metodo di polarità, mantieni il trunk, la cassetta e i cavi di connessione coerenti con esso, ottieni lo schema elettrico dal tuo fornitore e verifica la mappatura con una mappa della fibra o un rapporto di test invece di darlo per scontato.
Posso mischiare la fibra OM3 e OM4 nello stesso collegamento?
La luce passerà, ma si perdono le prestazioni e si raggiungono le garanzie che provengono da un canale uniforme, e il risultato potrebbe non essere conforme alle specifiche a velocità più elevate. Specificare un singolo tipo di fibra per canale attraverso la cassetta, il trunk e i cavi.
Punti chiave
Una cassetta MPO/MTP è il pratico ponte tra una dorsale di array e le porte LC o SC utilizzate dalle vostre apparecchiature - offre densità, implementazione più rapida e modifiche più semplici, a condizione che il tipo, il numero, la polarità e il budget di perdita delle fibre siano pianificati insieme anziché assunti.
Per metterlo in pratica: mappa prima il layout del rack, le velocità dei collegamenti, le distanze e i conteggi delle corsie del ricetrasmettitore. Da lì, fissa il tipo e il grado di fibra, il numero di fibre, l'interfaccia anteriore e un metodo a polarità singola, quindi ordina la cassetta, il trunk e i cavi di connessione come un unico sistema abbinato - e richiedi i rapporti di prova prima della spedizione di un ordine in blocco.
