Fibra MPO/MTP: il vero discorso di cui hai bisogno prima della costruzione del tuo prossimo data center

Lo scorso novembre ho ricevuto una chiamata da un cliente a Phoenix. Avevano appena confezionato un dorso da 100G-foglia di costruzione-sei mesi di pianificazione, un'ottima gestione dei cavi, un codice colore-tutto. La metà degli uplink non negozierebbe.

Si è scoperto che qualcuno ha preso una scatola di bauli di tipo B per un design di tipo A. Le scatole sembravano identiche. I codici articolo differivano di una cifra.

Quattro ore di risoluzione dei problemi. Un volo delle 6 del mattino per il loro ingegnere capo. Danno finale: 14.200 dollari di manodopera d'urgenza, più 1.847 dollari per il biglietto aereo dell'ultimo-minuto. Ho ancora lo screenshot della fattura da qualche parte.

Ecco perché sto scrivendo questo. La fibra MPO/MTP non è scienza missilistica, ma i dettagli ti distruggeranno se non presti attenzione. E la penalità aumenta con il conteggio delle porte:-se sbagli una patch LC, perdi un collegamento. Se rovini un trunk MTP, ne perdi dodici.

MPO vs MTP: uccidiamo questa confusione

Ricevo questa domanda costantemente. "L'MTP è solo un MPO costoso?"

Più o meno. Ma è come chiedere se una Lexus è solo una Toyota costosa. Tecnicamente sì, praticamente no.

MPO è uno standard di connettore. IEC 61754-7, TIA-604-5: la solita zuppa alfabetica. Qualsiasi fabbrica dotata di uno stampo per ghiera può stampare connettori MPO.

MTP è il marchio di US Conec. Hanno inventato il formato push-on multi-fibra-, quindi hanno trascorso decenni a perfezionarlo. Stesso ingombro, tolleranze più strette, materiali migliori.

Ecco l'aspetto che manca alla maggior parte dei grafici comparativi: dimentica il dibattito sui morsetti in plastica-contro-in metallo. Questa è una distrazione.

Il perno guida ellittico è l'intero gioco.

L'MPO standard utilizza perni guida rotondi. Quando si accoppiano due connettori, i pin rotondi possono oscillare leggermente nel manicotto di allineamento-forse un micron qui, un micron là. Non sembra molto. Ma fallo 200 volte e il modello di usura diventa irregolare. Le posizioni delle fibre esterne iniziano a spostarsi. La tua perdita di inserzione aumenta.

I perni ellittici di MTP? Si autocentrano-. Ogni volta. Puoi sentire la differenza quando li colleghi-c'è questo clic preciso quando il perno si inserisce, rispetto a quella vaga morbidezza che ottieni con MPO economico.

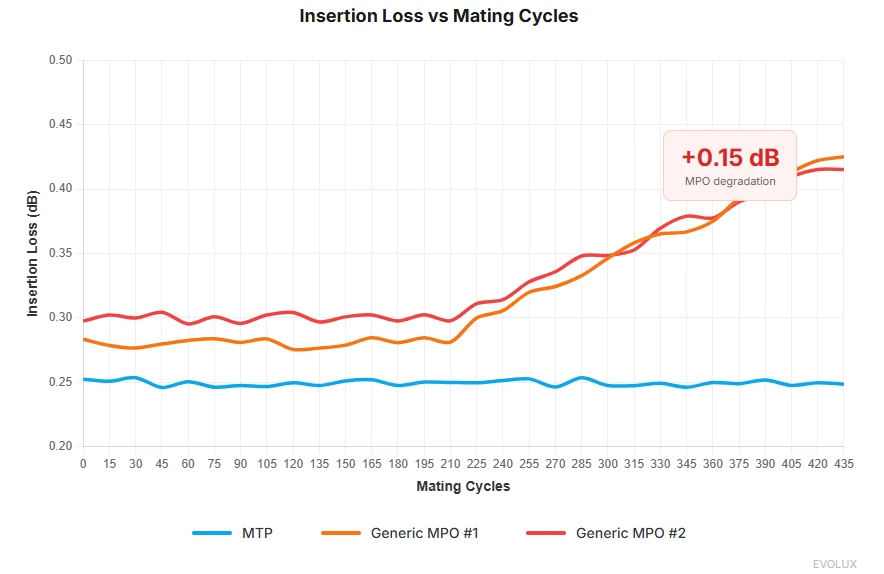

L'anno scorso abbiamo eseguito un test di tortura: 437 cicli di accoppiamento su sei diversi campioni di connettori. Al ciclo 300, due degli MPO generici mostravano un degrado di 0,15 dB sulle posizioni 1 e 12. Gli MTP? Linea piatta fino al ciclo 400.

Quegli 0,15 dB non sembrano spaventosi finché non si accumulano tre punti di accoppiamento in un collegamento da 400 G con zero margine di riserva.

Cosa c'è dentro queste cose

Lezione veloce di anatomia, perché capire il coraggio aiuta quando le cose si rompono.

La ghiera

Immaginate un minuscolo mattoncino di ceramica con 12 fori praticati in posizioni precise a circa 1 micron. Un capello umano è largo 70 micron. Stiamo parlando di 1/70 di capello.

Nei connettori MTP, la ghiera galleggia su molle. Perché? Perché quando si incastrano due connettori insieme, non sono mai perfettamente allineati. Il galleggiante consente la micro-regolazione della ghiera in modo che la pressione di contatto si distribuisca uniformemente invece di schiacciare un angolo fino a dimenticarlo.

Questo meccanismo a molla è anche il motivo per cui non dovresti-afferrare a fondo i connettori MTP quando li accoppia. Ho visto i tecnici metterli insieme come se stessero stringendo i dadi. Lo scopo principale del galleggiante è lasciare che il connettore trovi il proprio allineamento. Basta premere finché non scatta. Fatto.

I perni guida

Ho già inveito sul design ellittico. I perni stessi sono in lega temprata-sopravvivono a migliaia di inserimenti senza deformarsi.

I connettori maschi hanno i pin. I connettori femmina hanno i fori. Sembra ovvio, ma ho visto persone cercare di accoppiare maschio-con-maschio alle 2 del mattino in un armadietto buio. Non funziona. Chiedimi come lo so.

L'alloggiamento

Gli alloggiamenti MTP standard sono costituiti da un unico-pezzo-; la polarità e il genere sono impostati in fabbrica. Se ordini in modo sbagliato, stai restituendo i cavi o acquistando pannelli adattatori.

C'è qualcosa che le schede tecniche non ti diranno: in siti marginali o ambienti industriali non-climatici-controllati, gli alloggiamenti in plastica MPO economici diventano fragili dopo alcuni anni. Nel nostro laboratorio di stress test, abbiamo confrontato gli alloggiamenti MTP originali con quelli generici sottoposti a cicli termici estremi. Molti produttori riducono i costi mescolando una quantità eccessiva di materiale riciclato negli stampi degli alloggiamenti-questo provoca un degrado della catena molecolare invisibile a occhio nudo. Ma dopo i test dei cicli termici (da -40 gradi a +75 gradi), la resistenza alla fatica del fermo diminuisce di oltre il 40%. Abbiamo ricevuto connettori "disintegrati" restituiti dai clienti e l'analisi dello smontaggio mostra costantemente il classico infragilimento del materiale. Ecco perché insistiamo nell'utilizzare solo resina vergine di polieterimmide (PEI) ad alte specifiche. Sulla carta costa di più, ma garantisce che i tuoi connettori continuino ad accoppiarsi con lo stesso clic nitido dopo dieci anni nel data center.

MTP PRO risolve il problema di configurabilità (ne parleremo più avanti), ma per ora sappi solo: ricontrolla-le tue specifiche prima di ordinare. La procedura RMA per un cavo trunk da $ 400 richiede tre settimane.

Polarità. Presta attenzione qui.

Dedicherò davvero troppo tempo a questa sezione perché gli errori di polarità rappresentano forse il 60% delle chiamate per la risoluzione dei problemi MPO a cui ho ricevuto. È noioso. È noioso. E distruggerà assolutamente il tuo giovedì sera se lo ignori.

La fibra duplex è semplice. Da Tx a Rx, da Rx a Tx. Un bambino potrebbe capirlo.

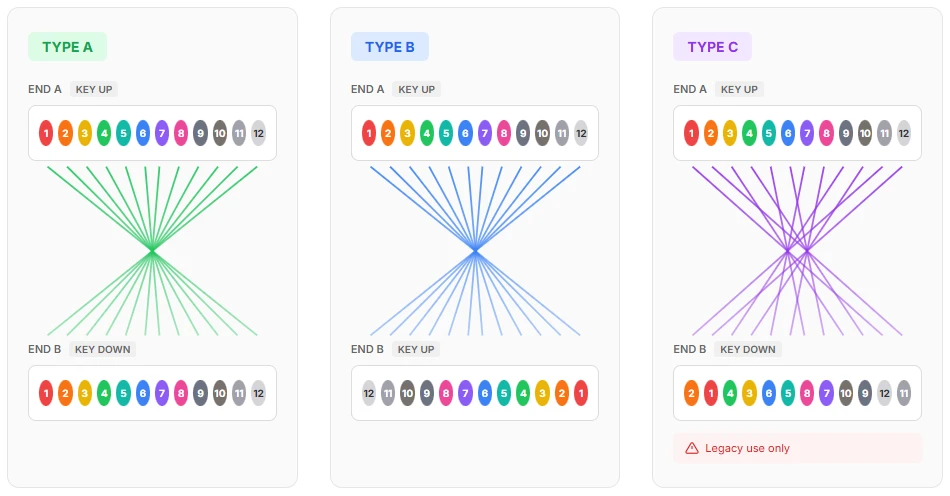

Dodici fibre in un connettore? Ogni posizione conta. Inoltre, esistono tre-TRE-diversi modi in cui i produttori collegano questi cavi.

Tipo A

Tasto su da un lato, tasto giù dall'altro. Il cavo rispecchia internamente l'array di fibre. La posizione 1 va alla posizione 1, ma il ribaltamento fisico significa che le coppie si allineano correttamente per i breakout duplex.

Tipo B

Entrambe le estremità sono chiuse. Il cavo scambia le coppie adiacenti: 1↔2, 3↔4, 5↔6 e così via. Comune per i ricetrasmettitori SR4.

Tipo C

Personalmente odio il tipo C. Lo standard lo include, certo. Ma in pratica? È una trappola.

Il tipo C esegue un lancio di coppia sopra il lancio di tipo A. L'unica volta che l'ho visto utilizzato correttamente è stato in una configurazione Cisco legacy molto specifica e, anche in quel caso, il tecnico che l'ha installato non ha lasciato documentazione. Abbiamo trascorso due giorni a decodificare-la mappa della polarità.

Il mio consiglio: a meno che non stai abbinando l'infrastruttura di tipo C esistente, fai finta che non esista. Dormirai meglio.

Perché questo è importante nella vita reale

Ecco un tipico percorso della spina-foglia:

Interruttore dorsale → Trunk di tipo B → Pannello patch MTP → Patch di tipo A → Interruttore a foglia

Tutto funziona. Ora immagina che qualcuno-forse un appaltatore, forse un affrettato-tecnico del turno notturno-scambia quel baule di tipo B con uno di tipo A. Le scatole sembravano simili. Le etichette erano piccole.

Che succede? Connettività parziale. Le fibre 1-2 funzionano. Le fibre 3-4 no. Le fibre 5-6 funzionano. E così via.

Il sintomo sembra esattamente un cattivo ricetrasmettitore. Oppure un connettore sporco. Oppure una rottura della fibra. Perderai ore a inseguire i fantasmi prima che qualcuno finalmente riesca a scoprire il vero problema.

Come produttore, la cosa più spaventosa non sono gli schemi di cablaggio complessi,-sono gli "errori di produzione nascosti". Nella nostra decennale-più di esperienza nella produzione, abbiamo visto cosa succede quando i processi di assemblaggio non dispongono di controlli adeguati. La modalità di guasto più comune? Errori di polarità dovuti alla rotazione del nastro in fibra durante la terminazione. Senza la verifica automatizzata, i lavoratori affaticati possono inavvertitamente ruotare il nastro di 180 gradi-un errore invisibile a occhio nudo ma devastante per il collegamento. I rapporti di analisi dei guasti del settore suggeriscono che ciò rappresenta circa l’1% dei cavi provenienti da strutture senza misure infallibili. Sulla nostra linea di produzione applichiamo test di polarità completamente automatizzati-ogni cavo genera un'impronta di polarità univoca prima della spedizione. La gestione della polarità non dovrebbe dipendere dalla fortuna dell'installatore; deve essere bloccato in fabbrica attraverso controlli fisici e ispezioni automatizzate.

Dopo quell'incubo, abbiamo stabilito una regola ferrea: su qualsiasi implementazione di grandi dimensioni, effettuiamo-test casuali del 5% dei cavi prima che vengano inseriti nel vassoio. Verificare la mappatura effettiva della fibra, non l'adesivo. Non fidarti mai dell'etichetta.

La correzione

Documento. Qualunque cosa.

Prima di stendere un singolo cavo, crea una mappa di polarità. Foglio di calcolo, diagramma di Visio, schizzo su un tovagliolo-Non mi interessa. Basta scrivere:

Che tipo di cavo va dove

La direzione in cui è rivolta la chiave a ciascuna estremità

Qual è la mappatura prevista da fibra-a-fibra

Etichettare entrambe le estremità di ogni cavo con il tipo di polarità. Non solo il codice articolo-la polarità effettiva. Uso il nastro colorato: blu per A, giallo per B. Bassa-tecnologia, ma funziona.

Un cliente con cui lavoro stampa codici QR che si collegano al database della documentazione. Eccessivo? Forse. Ma non hanno avuto un incidente di polarità da tre anni.

Nota: questo percorso a due-segmenti mantiene la polarità corretta per il breakout 4×25G. Cambia uno dei due cavi senza ricalcolare e risolverai il problema a mezzanotte.

Matematica del budget di perdita

Ogni collegamento ottico ha un budget di potenza. Il trasmettitore emette X dBm. Il ricevitore necessita di almeno Y dBm. La differenza sta nel budget delle perdite-ovvero quanto spendi per l'attenuazione della fibra, le perdite dei connettori e le giunzioni.

Con il 10G, i budget per le perdite erano generosi. Potresti utilizzare connettori spazzatura e avere ancora margine.

A 100G i conti si fanno più serrati.

A 400G, conti i decimi di dB come un avaro che conta i centesimi.

Esempio 100GBASE-SR4

IEEE fornisce una perdita di canale totale di 1,9 dB per 100G SR4 su OM4 a 100 metri.

Costruiamo un collegamento realistico:

OM4 a 100 m: 3,5 dB/km × 0,1 km=0.35 dB

Due accoppiamenti MTP (switch→pannello, pannello→patch)

Se utilizzi MPO generici a 0,75 dB ciascuno:

Questo non è margine. Questa è la barra di errore sulla tua attrezzatura di prova.

Un granello di polvere su un'estremità-e hai superato il budget. Un cavo leggermente più lungo, fuori budget. Un connettore proveniente da un turno di venerdì pomeriggio in fabbrica, fuori budget.

Stesso collegamento con MTP Elite a 0,35 dB ciascuno:

Ora puoi respirare. Accade la polvere. Le temperature si spostano. Le fibre invecchiano. Quel margine di 0,85 dB assorbe il mondo reale.

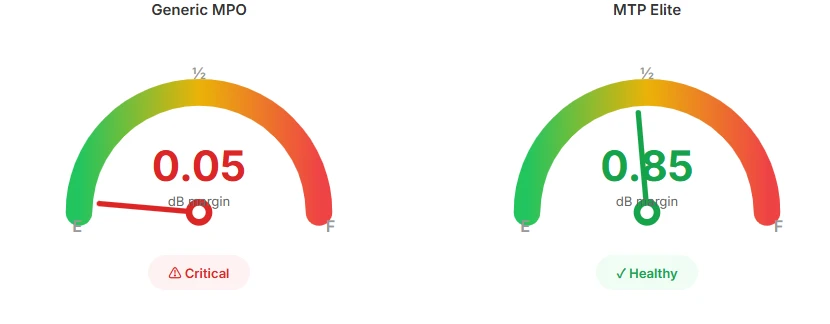

L'analogia del viaggio su strada

Pensa alla perdita di budget come quando guidi attraverso-il paese con un serbatoio che non puoi riempire.

L'MPO generico ti fa partire da mezzo serbatoio. Viaggi brevi? Bene. Ma prova ad andare da Phoenix a Denver, e suderai ogni miglio, arrivando alla stazione di servizio fumante.

MTP Elite ti avvia al massimo. Stessa destinazione, ma ora puoi fare una deviazione, accendere l'aria condizionata, senza farti prendere dal panico quando ti imbatti nel traffico dei lavori.

La destinazione (la velocità dei dati) non cambia. Il tuo margine per le sorprese sì.

MTP Elite vs Standard: quando pagare il premio

US Conec vende due qualità:

MTP standard:Perdita di inserzione massima di 0,50 dB. Il valore tipico è di circa 0,35 dB.

MTP Elite:Massimo 0,35 dB. Tipico è 0,15-0,25 dB.

Elite costa il 15-30% in più a seconda del numero di fibre e del fornitore. Ne vale la pena?

Ecco come ci penso.

Diventa Elite quando:

I calcoli delle perdite lasciano un margine inferiore a 0,5 dB dopo aver sommato tutto

Sono presenti tre o più punti di accoppiamento nel percorso

Stai facendo 400G ora o lo farai entro 3 anni

Il cavo è un'infrastruttura dorsale che resterà nei muri per un decennio

Lo standard va bene quando:

Collegamenti sotto i 50 m con solo 1-2 accoppiamenti

Margine confortevole a 40G o 100G

Cavi di connessione che sostituirai comunque ogni anno-perché pagare un sovrapprezzo per i materiali di consumo?

Budget davvero limitato e hai fatto i conti per dimostrare che funziona

La mia regola generale: Elite per i bauli, Standard per le toppe.

Ecco la logica. I bauli vanno nel soffitto, sotto il pavimento, attraverso i muri. Rimangono lì per 7-10 anni. Questa è la base della tua rete: non puoi assolutamente risparmiare sui margini di perdita per infrastrutture che non toccherai per un decennio.

Dal punto di vista della precisione produttiva, la differenza tra le qualità Elite e Standard non è solo di 0,1 dB sulla carta. La produzione di connettori di grado-Elite richiede una super-lucidatura estesa della faccia-dell'estremità e il rifiuto di eventuali ghiere con parametri geometrici borderline come l'offset dell'apice. Il mio-consiglio finale per i clienti: i trunk devono essere Elite. Una volta interrati i connettori della linea nelle passerelle portacavi, i relativi punti di accoppiamento vengono fissati. I cavi di connessione sono fluidi e vengono scambiati costantemente. Se la geometria della ghiera del bagagliaio non è perfetta, non importa quanto siano buoni i cavi di connessione,-la pressione di contatto fisico sarà sempre irregolare. Spendi soldi per componenti di precisione che non si muovono. Questa è la filosofia dei costi che ha effettivamente senso nella produzione.

Patch? Sono materiali di consumo. I tecnici operativi li strattonano, li reindirizzano, li calpestano, fanno rotolare accidentalmente le sedie su di loro. La durata media della vita varia da sei mesi a un anno prima che vengano scambiati. Spendere dollari premium in patch Elite mentre si utilizzano tronchi marginali è al contrario-stai lucidando la maniglia della porta mentre le fondamenta si incrinano.

Un'eccezione: se ti colleghi-attraverso una sala-meet in un colo, vai su Elite ovunque. Non puoi controllare la qualità del cavo dall'altra parte del pannello di trasferimento.

MTP PRO: riparazioni sul campo che funzionano davvero

L'MTP tradizionale blocca la polarità e il genere in fabbrica. Ordine sbagliato? Restituiscilo, attendi tre settimane, spiega al tuo project manager perché il programma è slittato.

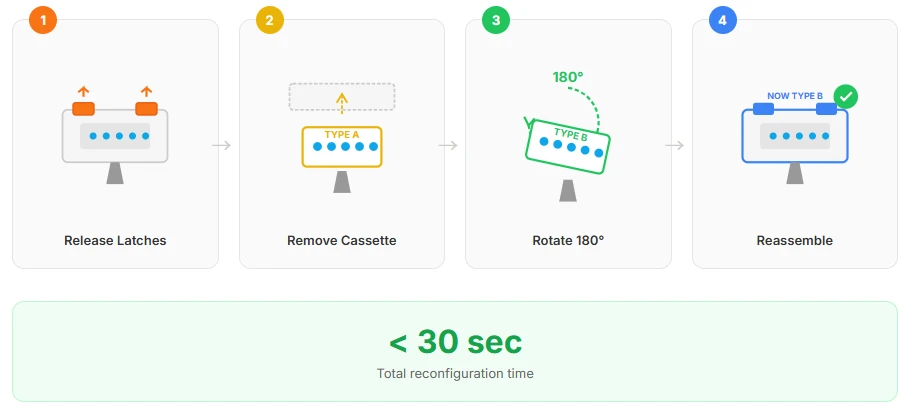

MTP PRO ti consente di cambiare la polarità (Tipo A ↔ Tipo B) e il sesso (maschio ↔ femmina) sul campo. Nessuno strumento speciale per la polarità-basta aprire l'alloggiamento. Lo scambio di genere richiede uno strumento di estrazione dei pin, ma è comunque un lavoro di 30 secondi.

Il premio è del 20-40% rispetto all'MTP standard. Sembra ripido.

Ma facciamo i conti per un errore-:

Se stai eseguendo una distribuzione di grandi dimensioni con qualche ambiguità su ciò che è già installato, MTP PRO si ripaga da solo la prima volta che qualcosa non corrisponde al disegno.

Per la colocation o ambienti gestiti-di terze parti, in genere consigliamo ai clienti di specificare direttamente MTP PRO. In quegli scenari "scatola nera" in cui non è possibile prevedere la polarità o il genere dell'altra estremità, la-capacità modificabile sul campo di PRO non è solo conveniente-ma è un'assicurazione. Abbiamo visto clienti chiudere interi dieci{5}}mila-progetti fibra per una settimana perché entrambe le estremità si sono rivelate essere uomini. In qualità di produttori, produciamo connettori della serie PRO-per restituire l'autorità di configurazione sul campo-eliminando i rischi della catena di fornitura causati da lacune di comunicazione-in fase iniziale.

Per build piccole e ben-documentate in cui controlli ogni variabile? La norma va bene.

MTP-16: Stop agli sprechi di fibra

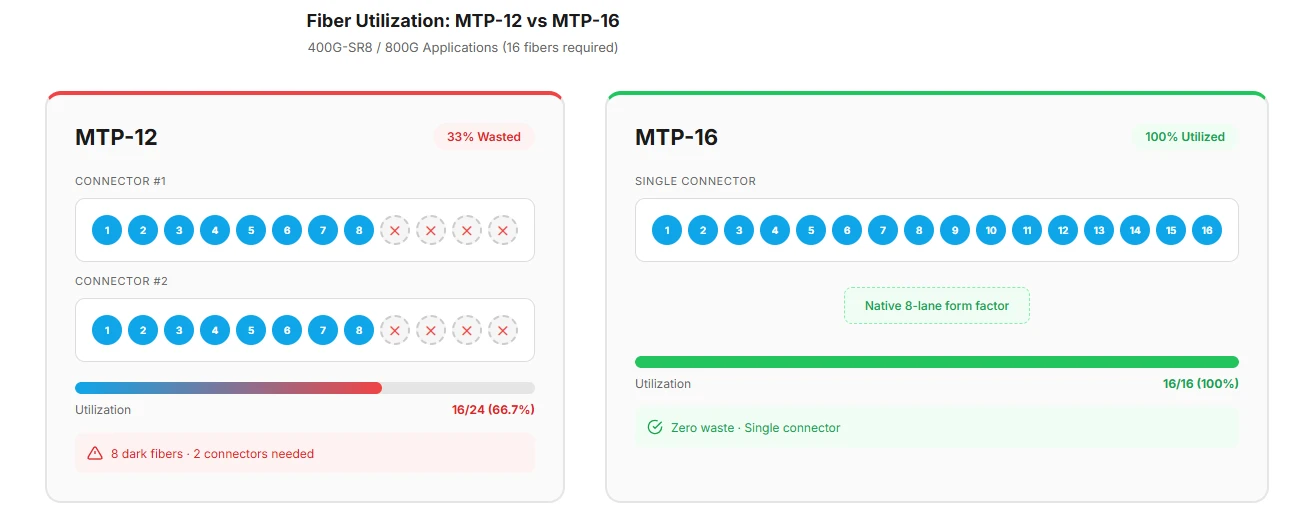

Lo sporco segreto dell'MTP a 12 fibre: spreca un terzo della fibra per applicazioni a 8 corsie.

40G utilizza 4 corsie (8 fibre). 100G utilizza 4 corsie (8 fibre). 400G utilizza 8 corsie (16 fibre). 800G utilizza 8 corsie (16 fibre).

MTP-16 risolve questo problema. Sedici fibre, otto coppie duplex, zero rifiuti.

Per 400G-SR8 e la prossima ondata di 800G, MTP-16 è il fattore di forma nativo. Se stai costruendo una nuova infrastruttura di formazione AI,-quei cluster GPU che necessitano di 400G o 800G tra ogni nodo standardizzano subito su MTP-16. Il delta dei costi è trascurabile e non eliminerai i trunk da 12 fibre in due anni.

Ho sentito da un contatto dell'hyperscaler il mese scorso: si sono già impegnati a MTP-16 per tutte le nuove build. Il solo miglioramento dell’utilizzo delle fibre ha giustificato il cambiamento degli strumenti.

Fine dell'-ispezione del viso: la parte noiosa che ti salva

Sarò breve perché è l'argomento meno interessante. Ma saltarlo è il motivo per cui la gente brucia ricetrasmettitori da 2.000 dollari.

I connettori MTP hanno 12, 16 o 24 fibre in una ghiera. Una particella di contaminazione su una fibra riempie l'intero connettore. Le probabilità di contaminazione aumentano con il numero di fibre.

La norma IEC 61300-3-35 definisce pulito. Ecco il riepilogo:

Quella zona centrale-25 micron è brutale. Una particella di polvere. Uno. E il tuo collegamento 400G inizia a generare errori CRC.

Non è possibile ispezionare manualmente 12+ fibre per connettore per estremità di ogni cavo. Ottieni una sonda MTP automatizzata ($ 4.000-8.000). Si ripaga da solo la prima volta che si rileva una contaminazione prima dell'accoppiamento anziché dopo la sostituzione del ricetrasmettitore.

Protocollo di pulizia:

1. Ispezionare prima. Sempre.
2. Se sporco: asciugare. Funziona l'80% delle volte.
3. Ancora sporco: IPA wet clean.
4. Ri-ispeziona prima dell'accoppiamento.
5. Guasto dopo il wet clean? Il connettore potrebbe essere danneggiato. Non forzarlo.

Una cosa che i principianti sbagliano: presumono che la pulizia a umido sia sempre più accurata di quella a secco. Sui connettori MTP, è un disastro in attesa di accadere. I residui di IPA che non evaporano completamente creano micro-trappole appiccicose nei fori dei perni della guida-e tali trappole attirano più polvere di quella con cui hai iniziato.

Sotto un microscopio di fabbrica 400x, spesso vediamo il killer invisibile lasciato dalla "pulizia a umido": le pellicole di residui di IPA. Molti clienti utilizzano detergenti per schede o alcol ad alta-concentrazione, ma se il rapporto di miscelazione è sbagliato o l'evaporazione è incompleta, la tensione superficiale del liquido "blocca" letteralmente le particelle fini direttamente nei fori dei perni guida MTP. Ecco perché alcuni cavi funzionano bene appena estratti dalla scatola, ma mostrano picchi di perdita dopo solo pochi cicli di accoppiamento. Il nostro consiglio in officina: il lavaggio a secco gestisce il novanta per cento dei casi. Se la pulizia a umido è assolutamente necessaria, utilizzare solventi specifici-privi di residui seguiti da spurgo con azoto ad alta-pressione. L'obiettivo è preservare l'"integrità vergine" della-faccia-della fibra senza degradarla chimicamente con un trattamento eccessivo.

La nostra regola: prima asciugare, sempre. Risparmia la pulizia con acqua per contaminazioni ostinate,-oli della pelle provenienti dalle dita di un tecnico, residui di adesivo e cose del genere. E se esegui il wet clean, segui immediatamente due passaggi di pulizia a secco. Pensa all'MTP come a un'ottica di precisione: più è asciutto, più è sicuro.

Un dettaglio che spesso viene trascurato: il design del cappuccio parapolvere è più importante di quanto si creda. I cappucci che aderiscono troppo strettamente costringono i tecnici a strattonare lo stivale durante la rimozione, stressando potenzialmente il gruppo della ghiera. Quando abbiamo progettato i nostri cappucci antipolvere, abbiamo progettato specificatamente la tensione dell'impugnatura per bilanciare la protezione dalla contaminazione con la facilità di rimozione-abbastanza solida da rimanere ferma durante la manipolazione, abbastanza allentata da non dover lottare con essa alle 2 del mattino in un armadietto buio. Piccole cose del genere non si trovano in nessuna scheda tecnica.

Quadro decisionale

Ecco il foglietto illustrativo. Ma leggi gli asterischi-ecco dove sta la vera guida.

Gli asterischi:

⚠️ Vicino ad apparecchiature o compressori HVAC?Le vibrazioni allentano le connessioni nel tempo. Scegli MTP (morsetti metallici) anche se i calcoli delle perdite dicono che il generico va bene.

⚠️ Ambiente di laboratorio con costante riconfigurazione?MTP PRO, anche se la polarità è "nota". I piani cambiano. Risparmiati il ​​mal di testa.

⚠️ Connessione a trunk MPO generici esistenti?Non sprecare soldi con le patch Elite-aggiorna prima i trunk. Una catena è forte quanto l’anello più debole.

⚠️ Colo ci vediamo-stanza?Elite ovunque. Il problema della coubicazione è questo: non puoi ispezionare cosa c'è dall'altra parte di quel pannello di demarcazione. Non hai idea se stiano usando ponticelli di qualità o la cosa più economica che il loro dipartimento acquisti possa trovare. Ciò che puoi controllare è il tuo lato della connessione. Diventare Elite da parte tua crea un margine extra di 0,3 dB-e in un ambiente "scatola nera" in cui sei cieco rispetto a metà del collegamento, quel margine è spesso la differenza tra una luce verde fissa e un allarme giallo lampeggiante.

Per i trunk, le cassette e i moduli breakout in fibra MPO/MTP che coprono l'intera gamma, puoi trovare le specifiche dettagliate e la disponibilità in magazzino nella sezioneCatalogo EVOLUX. La nostra sezione dei connettori in fibra ottica include le varianti MTP-12, MTP-16 e PRO, tutte prodotte con i controlli di qualità e i protocolli di ispezione discussi in questa guida.

La fibra MPO/MTP non è complicata una volta interiorizzate tre cose:

La qualità del connettore cresce con la velocità.Il 40G perdona la trascuratezza. 400G no.

Gli errori di polarità assomigliano a tutto tranne che agli errori di polarità.Documentare prima dell'installazione.

I budget di perdita sono inferiori a quanto pensi.Fai i conti. Se è vicino, aggiorna le specifiche del connettore.

E un'opinione personale: MTP Elite sui trunk backbone vale quasi sempre il premio. La differenza di costo totale sulla costruzione di un data center è un errore di arrotondamento rispetto a una notte di risoluzione dei problemi di emergenza.

Riferimenti

1. Specifiche MTP Conec degli Stati Uniti: https://www.usconec.com/
2. Guida al connettore MTP di FS.com: https://www.fs.com/blog/a-comprehensive-guide-to-mtp-connector-958.html
3. TIA-568.3-D: standard dei componenti di cablaggio in fibra ottica
4. IEC 61754-7: Specifiche della famiglia di connettori MPO
5. IEC 61300-3-35: criteri di ispezione delle superfici terminali
6. IEEE 802.3bm/cm: standard ottici 100G e 400G
