Cos'è un connettore per fibra FC? Tipi, usi e guida alla selezione

UNConnettore in fibra FCè un connettore in fibra ottica rotondo e filettato che si avvita in un adattatore o in una porta dell'apparecchiatura invece di inserirlo come un connettore SC o LC. Il nome viene solitamente letto comeConnettore puntalee l'intero progetto esiste per fare bene una cosa: mantenere una connessione ottica stabile e ripetibile che rimanga in posizione quando l'apparecchiatura viene maneggiata, spostata o esposta a vibrazioni.

FC non è più l'impostazione predefinita per le nuove-reti ad alta densità - a cui appartiene il ruoloconnettori LC. Ma è ancora comune negli strumenti di test ottici, in parti di infrastrutture di telecomunicazione e trasmissione più vecchie e nei sistemi di fibre laser, sensori e di-mantenimento della polarizzazione (PM). Questa guida spiega come funziona FC, come differiscono FC/PC, FC/UPC e FC/APC, dove FC è ancora specificato oggi e come scegliere l'FC giustoconnettore, cavo di connessione, treccia o adattatore per un progetto.

Come funziona un connettore per fibra FC?

Un connettore FC utilizza un dado di accoppiamento filettato per bloccarsi su un adattatore o una porta del dispositivo. Quando il dado viene serrato, la ghiera caricata a molla- viene spinta a contatto con la ghiera di accoppiamento, allineando le due facce terminali della fibra in modo che la luce possa passare con una perdita minima. Le dimensioni dell'interfaccia sono definite a livello internazionale inCEI EN 61754-13, che specifica la famiglia di connettori FC attorno a una ghiera da 2,5 mm e un giunto filettato caricato a molla-.

Il meccanismo di accoppiamento filettato

L'accoppiamento a vite-è la caratteristica distintiva del connettore. Invece di scattare in posizione, ruotare il dado finché il connettore non si inserisce. Il vantaggio è la stabilità meccanica: la connessione resiste a trazioni accidentali e mantiene l'allineamento anche in caso di vibrazioni, che è esattamente ciò di cui hanno bisogno i banchi prova e le porte degli strumenti.

Il compromesso-è la velocità. Il threading e l'unthreading di ogni connessione è più lento dell'azione push-pull di SC o LC, quindi FC è raramente lo strumento giusto per un pannello di patch denso che viene ri-patchato spesso. Si guadagna il posto dove la connessione viene stabilita una volta e si prevede che rimanga affidabile.

Ghiera, chiave e le parti che contano

Conoscere le parti principali semplifica sia la specifica che la risoluzione dei problemi:

• Ghiera- solitamente un cilindro in ceramica (zirconio) da 2,5 mm che trattiene e centra la fibra sull'estremità, la stessa dimensione nominale delle ferrule SC e ST.
• Dado di accoppiamento- il collare metallico rotante che si avvita sull'adattatore e applica la forza di contatto.
• Chiave di allineamento- una piccola chiave maschio sul corpo del connettore che imposta l'orientamento e impedisce alla ghiera di ruotare contro l'estremità di accoppiamento.
• Corpo e guaina del connettore- l'alloggiamento che tiene insieme il tutto, oltre alla protezione- pressacavo che protegge la fibra nel punto in cui esce.
• Manicotto adattatore- all'interno dell'adattatore FC, un manicotto di allineamento diviso riceve entrambe le ghiere e le allinea.

L'allineamento è importante perché un connettore mal posizionato o con chiave incrociata- aumenta la perdita di inserimento e la perdita di ritorno e forzare o torcere una ghiera contro il suo accoppiamento può graffiare il connettorefaccia terminale lucida. La codifica è particolarmente importante sui connettori angolati (APC), dove la posizione di rotazione influisce direttamente sulle prestazioni.

Tipi di lucidatura del connettore FC: PC, UPC e APC

I connettori FC sono dotati di diverse lucidature delle estremità-e la lucidatura - non il corpo del connettore - è ciò che determina principalmente la riflessione e la perdita di inserzione. Se ricordi una cosa di questa sezione, ricorda il suffisso di tre-lettere sul codice prodotto. Per uno sguardo più approfondito su tutte le famiglie di connettori, consulta la nostra guida aLucidatura PC, UPC e APC.

FC/PC (contatto fisico)

PC è l'originale lucidatura a cupola, dove i nuclei delle fibre si toccano sotto la leggera pressione della molla. Funziona, ma le sue prestazioni di riflessione sono inferiori a quelle dei miglioramenti più recenti, quindi viene raramente specificato nei nuovi progetti in modalità singola- e ora appare principalmente su apparecchiature legacy.

FC/UPC (contatto ultra fisico)

UPC è una versione del PC più raffinata e controllata. Fornisce una bassa perdita di inserzione e una solida perdita di ritorno ed è l'impostazione predefinita per collegamenti generici in modalità singola, connessioni di laboratorio e interfacce di apparecchiature che necessitano di un contatto fisico diretto. Le parti UPC sono generalmente contrassegnate da stivali blu, sebbene la codifica a colori possa variare a seconda del produttore.

FC/APC (contatto fisico angolato)

APC lucida la faccia finale con un angolo - il valore standardizzato è 8 gradi - in modo che la luce riflessa venga diretta nel rivestimento anziché direttamente verso la sorgente. Ciò riduce drasticamente la riflessione posteriore, motivo per cui APC viene scelto per sistemi sensibili alla luce riflessa: CATV e video analogico, feed PON e FTTH, sorgenti laser e misurazioni di precisione. Le parti APC in genere portano stivali verdi.

I connettori APC devono accoppiarsi solo con connettori APC che condividono la stessa chiave. Forzare una faccia APC contro una faccia UPC o PC provoca perdite elevate e può danneggiare permanentemente entrambe le facce finali.

PC, UPC e APC in breve

I dati sulle perdite di rendimento-sopra riportati riflettono i livelli comunemente citati negli standard di performance internazionali comeCEI 61753e nelle schede dei fornitori; conferma sempre il grado esatto rispetto al rapporto di prova per le parti ordinate.

Come distinguere FC/APC e FC/UPC

In pratica di solito è possibile identificare la lucidatura in quattro modi: il colore del boot (verde per APC, blu per UPC), l'angolo visibile sulla punta della ghiera, il suffisso sulle specifiche o sull'etichetta dell'ordine (FC/APC vs FC/UPC) e il contrassegno sulla porta dell'apparecchiatura. In caso di dubbi, controlla prima l'etichetta della porta invece di giudicare dall'apparenza - è il modo più semplice per evitare una mancata corrispondenza APC/UPC.

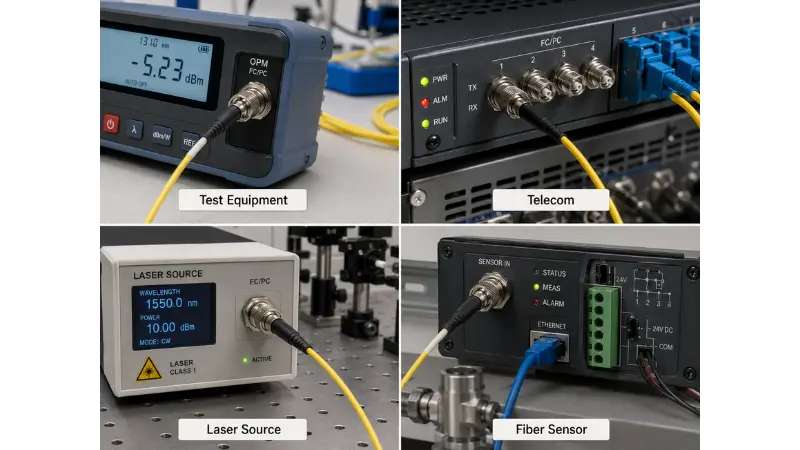

Dove vengono ancora utilizzati oggi i connettori in fibra FC?

Una domanda giusta per qualsiasi connettore precedente a LC è se sia obsoleto. FC non è - si è semplicemente ristretto ai luoghi in cui la sua stabilità vale la connessione più lenta.

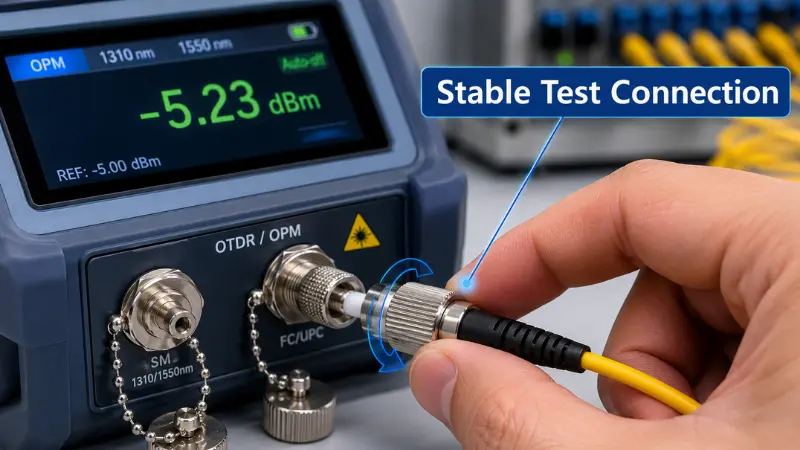

Apparecchiature di prova e misurazione

FC è una vista familiare su misuratori di potenza ottica, sorgenti luminose, OTDR e analizzatori di spettro ottico, nonché su cavi di prova di livello-di riferimento. L'accoppiamento filettato mantiene un contatto costante e ripetibile, che mantiene le misurazioni coerenti attraverso molti cicli di connessione/disconnessione - un vero vantaggio quando una porta allentata potrebbe distorcere una lettura.

Sistemi di telecomunicazione e trasmissione

Alcune apparecchiature di telecomunicazione e di trasporto, in particolare le piattaforme più vecchie, sono state costruite attorno ai porti FC e le utilizzano ancora. Le nuove costruzioni si inclinano versoconnettori SCnelle reti di accesso e LC sulle apparecchiature, ma a FC potrebbe essere comunque richiesto di adattarsi a uno chassis o a un frame di distribuzione esistente.

Laser, sensori e fibra PM

Gli strumenti laser, i sensori in fibra, le apparecchiature di ricerca e i gruppi in fibra PM spesso utilizzano FC perché la stabilità meccanica e l'allineamento preciso e ripetibile contano più della velocità di connessione. In questi sistemi anche piccole quantità di riflessione posteriore possono destabilizzare una sorgente o alterare una misurazione, quindi qui FC/APC è comune.

Ambienti industriali e-vibranti

Poiché l'accoppiamento è filettato, FC può adattarsi a connessioni esposte a vibrazioni o movimento. L'idoneità dipende ancora dall'assemblaggio completo - del pressacavo, dalla qualità dell'adattatore e dall'installazione - e non dal solo connettore.

Connettori FC, SC, LC, ST

FC è un'opzione tra tante. Il confronto con gli altri connettori mainstream rende la decisione più chiara.

Quale connettore dovresti scegliere?

• Scegli FCdurante il cablaggio di strumenti di test, l'abbinamento di apparecchiature FC legacy o la creazione di collegamenti laser/sensori/PM in cui l'allineamento stabile supera la velocità.
• Scegli LCper ricetrasmettitori ecablaggio ad alta-densità, dove la sua ghiera da 1,25 mm raddoppia all'incirca la densità delle porte.
• Scegli SCper FTTH e reti di accesso, dove SC/APC è ampiamente utilizzato e facile da terminare sul campo.
• ScegliereSTprincipalmente per abbinamento ad un impianto multimodale già esistente; raramente è la scelta giusta per un nuovo lavoro.

Se stai valutando nello specifico le due opzioni a vite da 2,5 mm-rispetto a-a spinta, la nostra nota sulladifferenze tra connettori SC e FCapprofondisce i compromessi.-

Matrice di selezione del connettore FC

Per un rapido riferimento, ecco come solitamente cade la scelta in base all'applicazione:

Vantaggi e limiti dei connettori FC

Il riassunto onesto: FC baratta la convenienza con la stabilità. Questo è un buon affare in alcuni posti e uno scarso in altri.

Dove l'FC è forte.L'accoppiamento filettato resiste alla disconnessione e alle vibrazioni accidentali, il design della ghiera-e-della chiave supporta l'allineamento ripetibile e il connettore è disponibile sia in UPC che in APC per soddisfare le diverse esigenze di-perdita di ritorno - ed è per questo motivo che persiste nelle applicazioni di test, laser e PM.

Dove FC non è all'altezza.È più lento da connettere e disconnettere rispetto a SC o LC, è fisicamente più grande di LC e quindi poco adatto ai pannelli ad alta-densità e richiede maggiore attenzione durante l'accoppiamento: la chiave deve essere allineata e la ghiera non deve mai essere forzata o ruotata contro il suo accoppiamento.

Quando non usare la FC

Salta FC quando la densità della porta o la velocità di patch è la priorità (portata per LC), quando si distribuisce una FTTH standard o una rete di accesso (SC/APC è solitamente la norma) o quando nulla sul collegamento richiede effettivamente la stabilità del thread di FC. La scelta dell'FC "per sicurezza" su un pannello denso in genere non fa altro che aumentare i costi e rallentare l'installazione.

Cavo patch FC, pigtail FC e adattatore FC

Questi tre prodotti FC risolvono problemi diversi e mescolarli è un errore comune nell'ordine:

• Cavi di connessione FCsono finiti su entrambe le estremità e collegano due porte direttamente - ad esempio, uno strumento a un pannello di connessione. Le giacche sono generalmente di 2,0 mm o 3,0 mm.
• Trecce FChanno un connettore su un'estremità e una fibra scoperta sull'altra, pensata per essere giuntata tramite fusione-in un cavo o vassoio. Solitamente utilizzano fibra tamponata-stretta da 0,9 mm.
• Adattatori FC(accoppiatori) sono la paratia femmina che unisce due connettori FC tramite un manicotto di allineamento; si montano in pannelli, scatole e custodie.

Come scegliere il connettore in fibra FC giusto?

Prima di ordinare un connettore FC, un cavo di connessione, un pigtail o un adattatore, conferma queste cinque cose.

1. UPC o APC

Utilizza FC/UPC per collegamenti generici in modalità singola-dove è sufficiente una bassa perdita di inserzione. Utilizza FC/APC dove la riflessione posteriore è importante - laser, analogico/CATV, PON e misurazioni di precisione. Non mischiare mai APC con UPC o PC.

2. Tipo di fibra

Conferma se il collegamento èmono-modalità o multimodale. La FC monomodale-è la norma nelle telecomunicazioni, nei test e nell'ottica a lunga-distanza; L'FC multimodale esiste ma è molto meno comune nei nuovi lavori.

3. Diametro del cavo

Abbina la guaina e il connettore al cavo: fibra stretta-tamponata da 0,9 mm per la maggior parte dei pigtail e guaine da 2,0 mm o 3,0 mm per i cavi di connessione, a seconda del percorso e della durata.

4. Compatibilità dell'adattatore e della chiave

L'adattatore deve corrispondere allo smalto e alla chiave. Gli adattatori FC sono disponibili con chiave stretta (spesso contrassegnata con NK / 2,0 mm) e chiave larga (WK / 2,14 mm), con la chiave stretta più comune oggi. Per FC/APC, l'allineamento della chiave è fondamentale perché la posizione angolare determina le prestazioni - una chiave non corrispondente può impedire il corretto posizionamento o aumentare le perdite.

5. Requisiti di prestazione

Non fermarti al nome del connettore. Conferma i numeri che decidono se il collegamento funziona:

• Perdita di inserzione (IL)- luce persa passando attraverso la coppia accoppiata; più basso è meglio. Richiedere i valori tipici e massimi.
• Perdita di ritorno (RL)- luce riflessa verso la sorgente; un dB più alto è migliore ed è il motivo principale per scegliere APC.
• Lunghezza d'onda operativa- conferma che il gruppo è classificato per la tua finestra (ad esempio 1310/1550 nm in modalità-singola).
• Giacca, resistenza e ambiente- classificazione del rivestimento (come LSZH), durata del ciclo di inserimento- ed eventuali requisiti per esterni o industriali.

Per gli ordini B2B vale anche la pena verificare che il fornitore possa fornire rapporti di prova, lunghezze personalizzate, etichettatura e imballaggio.

Errori comuni da evitare?

• Combinazione di APC e UPC:Le diverse geometrie delle facce-delle estremità significano che l'abbinamento provoca perdite elevate e può danneggiare la lucidatura. Nell'approvvigionamento, la maggior parte degli errori FC si riducono alla mancata corrispondenza, alla mancata corrispondenza del diametro del cavo-o al presupposto che ogni adattatore FC sia intercambiabile.
• Ignorare la pulizia:Polvere, olio e graffi aumentano le perdite e compromettono la ripetibilità dei test. Ispezionare epulire la faccia finaleprima di ogni compagno, soprattutto sugli strumenti.
• Utilizzando FC dove LC o SC si adattano meglio:I pannelli ad alta-densità di solito richiedono LC; FTTH di solito vuole SC/APC. Riserva FC per stabilità filettata o compatibilità con le apparecchiature.
• Dimenticando le porte ad entrambe le estremità:Il connettore deve corrispondere al dispositivo, adattatore, pannello o strumento. Prima di ordinare i cavi di connessione FC, controlla entrambe le estremità del collegamento - e leggi l'etichetta della porta invece di indovinare dall'apparenza.

Lista di controllo per l'acquisto di connettori in fibra FC

Conferma questi prima di effettuare un ordine:

• Configurazione del connettore: da FC a FC o ibrido come da FC a LC o da FC a SC
• Polacco: UPC o APC
• Fibra: mono-modale o multimodale
• Lunghezza del cavo
• Diametro del cavo: 0,9 mm, 2,0 mm o 3,0 mm
• Materiale e valutazione della giacca
• Semplice o duplexstruttura
• Tipo di adattatore, chiave e stile di montaggio
• Obiettivi di perdita di inserzione e perdita di ritorno
• Esigenze relative al rapporto di prova, all'etichettatura e all'imballaggio

Note sugli appalti per acquirenti B2B

Per gli ordini di progetto, le impostazioni predefinite del catalogo spesso non sono sufficienti. La lunghezza del cavo, il materiale della guaina, il colore della guaina, la lucidatura, il formato dell'etichetta e l'imballaggio influiscono tutti sulla fluidità dell'installazione delle parti su scala - e la maggior parte dei problemi FC evitabili sul sito sono riconducibili alla mancata corrispondenza della lucidatura, al diametro errato del cavo o a una chiave dell'adattatore non specificata. Blocca questi dettagli nell'ordine di acquisto e richiedi rapporti di test per-batch su tutto ciò che alimenta apparecchiature di test o link sensibili alla riflessione-.

Conclusione

Un connettore in fibra FC è un connettore filettato realizzato per connessioni ottiche stabili e ripetibili, che lo mantiene rilevante sugli strumenti di test, nei sistemi laser e di sensori e ovunque le apparecchiature esistenti siano state progettate attorno alle porte FC - anche se LC e SC dominano le nuove reti ad alta- densità e di accesso. Scegli FC quando la porta, l'obiettivo prestazionale o l'ambiente lo richiedono specificamente; raggiungere LC per densità e SC/APC per FTTH.

Prima di ordinare, esegui i controlli rapidi che prevengono la maggior parte dei problemi: conferma entrambe le porte dell'apparecchiatura, la lucidatura (UPC o APC), il tipo di fibra, il diametro del cavo e la chiave dell'adattatore e richiedi un rapporto di prova su qualsiasi cosa che alimenta strumenti o collegamenti sensibili alla riflessione-. Ottenere questi dati in anticipo è ciò che mantiene bassi i costi di perdita di inserzione, perdita di ritorno e rilavorazione.
