Scritto per installatori di rete e team di approvvigionamento e verificato rispetto all'attuale standard di interfaccia MPO (IEC 61754-7) e ai metodi di polarità TIA-568.3 in modo da poter verificare i punti tecnici anziché crederli per fede.
Un adattatore MPO assomiglia a un semplice accoppiatore di plastica, ma all'interno di un collegamento in fibra ad alta-densità svolge un compito fondamentale: tiene due connettori MPO multi-fibra uno di fronte all'altro in modo che ogni nucleo di fibra si allinei con il suo partner nello stesso istante. In un data center in cui un singolo pannello 1U può trasportare centinaia di fibre, un adattatore disallineato o con polarità errata-fa la differenza tra un collegamento pulito e ore trascorse a tracciare una connessione che sembra a posto ma non passa la luce.
Questa guida spiega cos'è un adattatore MPO, come funziona effettivamente, i tipi che incontrerai in una scheda tecnica (polarità, numero di fibre, genere e alloggiamento) e un metodo-passo-passo per scegliere quello giusto. Dove conta, indica gli standard di interfaccia e polarità in modo da poter confermare una parte invece di indovinare.
Cos'è un adattatore MPO?
Un adattatore MPO, a volte scritto come adattatore MPO/MTP, è un dispositivo di accoppiamento in fibra ottica realizzato per connettori MPO multi-fibra. Riceve un connettore da ciascun lato e li mantiene nell'orientamento corretto in modo che un'intera fila di fibre, siano esse 8, 12, 16 o 24, si accoppia insieme attraverso un'interfaccia compatta.
A differenza di aadattatore LC a fibra singola-, che accoppia solo due fibre, un adattatore MPO gestisce un intero array, a volte due file impilate. Questo è ciò che lo rende la spina dorsale delle patch ad alta-densità, dove lo spazio rack, il flusso d'aria e il passaggio dei cavi sono tutti sotto pressione.

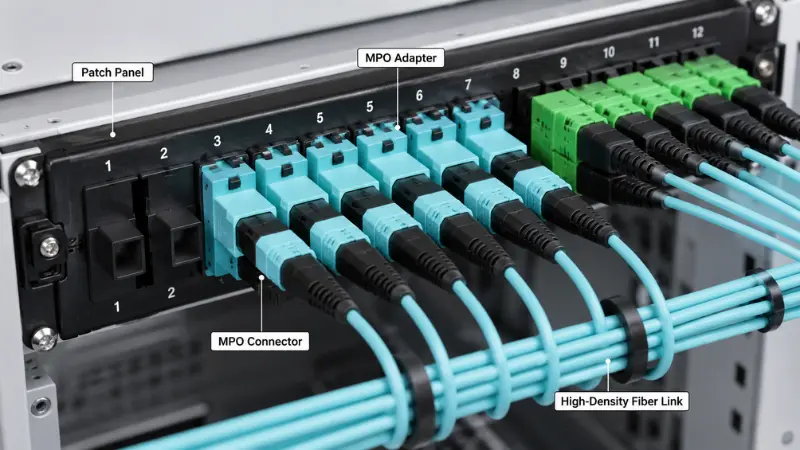

In genere si trovano adattatori MPO nei pannelli di permutazione dei data center e nelle cassette MPO, nei cavi della dorsale e del trunk, nei telai di distribuzione ottica e nei progetti di migrazione che spostano collegamenti duplex 40G, 100G o 400G su ottiche parallele.
Adattatore MPO e connettore MPO
I due termini viaggiano insieme, ma non sono la stessa parte. Il connettore è sul cavo; l'adattatore è nel pannello.
| Articolo | Adattatore MPO | Connettore MPO |
|---|---|---|
| Funzione principale | Accoppia e allinea due connettori MPO | Termina una fila di fibre ottiche |
| Dove si trova | Montato su pannello, cassetta o piastra adattatrice | Collegato all'estremità di un cavo trunk o patch |
| Lavoro chiave | Mantiene entrambi i connettori nel giusto orientamento | Trasporta le fibre e si accoppia con il connettore opposto |
| Cosa controllare | Polarità, orientamento dei tasti, stile dell'alloggiamento, numero di fibre | Conteggio delle fibre, genere, grado della ghiera, lucidatura, perdita di inserzione |
In breve, ilconnettore MPOè la parte attaccata al cavo, mentre l'adattatore è la parte nel pannello che consente il corretto accoppiamento di due connettori.
Come funziona un adattatore MPO?
Un adattatore MPO è una guida meccanica, non un componente ottico. Di solito non contiene fibre proprie. Quando si inserisce un connettore da ciascun lato, l'alloggiamento dell'adattatore ne fissa l'orientamento e mantiene la posizione di accoppiamento corretta in modo che le due ghiere possano incontrarsi esattamente.
Alloggiamento, chiave e perni guida
Ciascun connettore MPO utilizza una ghiera rettangolare multi-fibra (MT) con una piccola chiave su un lato del corpo. L'apertura dell'adattatore è modellata su quella chiave, quindi un connettore si inserisce solo in un modo. L'allineamento preciso, tuttavia, deriva dalle ghiere stesse. In una coppia corretta, un connettore è bloccato, ovvero maschio con due pin guida, e l'altro è sbloccato, ovvero femmina con due fori guida. I perni scivolano nei fori e registrano le due ghiere con una precisione di micron. ILDimensioni dell'interfaccia MPOche definiscono la geometria del perno e del foro-guida per le spine maschio e femmina sono stabiliti nella norma IEC 61754-7, motivo per cui connettori e adattatori conformi di produttori diversi possono accoppiarsi.
Il genere del connettore non è facoltativo
Poiché l'allineamento dipende dall'inserimento dei pin nei fori, un punto accoppiato funzionante necessita esattamente di un connettore maschio e di uno femmina. Due maschi non si inseriscono, poiché non ci sono fori per inserire i perni, e forzarli può danneggiare le superfici terminali. Due femmine non hanno assolutamente nulla che le accompagni. Quindi prima di ordinare, traccia il sesso lungo tutto il collegamento: se il tuo baule è femmina, la cassetta o il cavo di connessione sull'altro lato deve portare i perni. L'adattatore non può correggere una mancata corrispondenza di genere; contiene solo ciò che gli dai.
Spiegazione della polarità dell'adattatore MPO e dell'orientamento della chiave
La polarità è la parte del lavoro MPO che produce il maggior numero di errori sul campo, perché le parti possono adattarsi meccanicamente mentre il percorso ottico è sbagliato. In un collegamento duplex una fibra trasmette e l'altra riceve. Attraverso un MPO multi-fibra la relazione di trasmissione-e-di ricezione deve sopravvivere a ogni trunk, cassetta e cavo di connessione nel canale, quindi la polarità è una proprietà dell'intero collegamento, non di ogni singolo adattatore.
Tipo A, Tipo B e Tipo C
TIA-568.3 descrive tre tipi di polarità dell'array. Differiscono nel modo in cui le fibre sono mappate da un'estremità all'altra e nel modo in cui i connettori sono codificati.
| Tipo | Mappatura della fibra (dove si ferma la posizione 1) | Orientamento chiave | Dove si adatta |
|---|---|---|---|
| Tipo A (dritto) | Dalla posizione 1 alla posizione 1 | Tasto-dall'alto al tasto-giù | cablaggio strutturato basato su cassette-; il canale necessita di un cavo di connessione capovolto |
| Tipo B (invertito) | Dalla posizione 1 alla posizione 12 | Chiave-chiavetta-chiavetta | La scelta comune per l'ottica parallela diretta; gli stessi cavi di connessione funzionano su entrambe le estremità |
| Tipo C (coppia-capovolta) | Dalla posizione 1 alla posizione 2, in coppie scambiate | Tasto-dall'alto al tasto-giù | Alcuni sistemi duplex da MPO-a-LC |
Tutti e tre sono validi e conformi agli standard-e raggiungono lo stesso obiettivo di trasmettere da un lato per ricevere dall'altro. Il problema è che non sono interoperabili se li mescoli. Scegli un metodo per l'intera installazione e mantienilo coerente, perché il fileMetodi di polarità TIA-568.3sono intercambiabili nel risultato ma non quando combinati nello stesso canale.
Lettura chiave-su e chiave-giù
Key-up significa che la linguetta del tasto del connettore è rivolta verso l'alto; tasto-giù significa che punta verso il basso. Con la chiave rivolta verso l'alto e l'estremità rivolta verso di te, la posizione 1 si trova all'estrema sinistra. Il fatto che due connettori accoppiati incontrino la chiave-fino alla chiave-giù o la chiave-su alla chiave-su è esattamente ciò che decide una mappatura diretta o inversa, quindi su un foglio dati la relazione chiave è un indizio diretto del tipo di polarità. Vale la pena segnalare una trappola: l'inversione delle posizioni inverte anche la faccia dell'estremità angolataConnettori monomodali APC, quindi il tipo B è solitamente una convenzione polacca multimodale e piatta. Se lavori con APC, conferma la lucidatura e l'angolazione prima di adottare un metodo.
Adattatore MPO vs MTP: sono uguali?
Vedrai spesso parti etichettate MPO/MTP e ti chiederai se stai acquistando due cose diverse. MTP è un marchio registrato di US Conec per il proprio connettore MPO migliorato, costruito con tolleranze più strette con una ghiera flottante e un morsetto con perno metallico. Per definizione anIl connettore MTP è pienamente compatibile con lo standard MPO, quindi MTP e MPO generico si accoppiano. In parole povere, ogni MTP è una MPO, ma non ogni MPO è una MTP.
Per un adattatore, ciò significa che un adattatore MPO di qualità accoppierà allo stesso modo connettori MTP e MPO generici; le differenze pratiche nella consistenza delle perdite e nella durabilità del-ciclo di accoppiamento risiedono principalmente nel connettore, non nell'accoppiatore. Quando una specifica di progetto dice MTP, vale la pena verificare se il cliente si riferisce specificamente al marchio statunitense Conec o sta usando la parola in modo approssimativo per qualsiasi MPO, perché quella singola distinzione cambia il prezzo e l'approvvigionamento. Per un confronto più approfondito, vedere il nostroguida alla fibra MPO e MTP.
Tipi di adattatori MPO
Per numero di fibre: 8, 12, 16 e 24
Abbina l'adattatore al formato del connettore e all'applicazione. Conteggi comuni e dove appaiono:
- 8 e 12 fibre:40G-SR4 e 100G-SR4 utilizzano 8 fibre, spesso alloggiate all'interno di un MPO da 12-fibra; Anche il 400G-DR4 monomodale utilizza 8 fibre in un MPO-12.
- 16 fibre:Le varianti 400G-SR8 e 800G utilizzano 16 fibre, di cui 8 trasmittenti e 8 riceventi, in un MPO-16.
- 24 fibre:un formato a due-righe per densità molto elevata e alcuni collegamenti legacy 100G-SR10.
Un MPO-12 e un MPO-16 non sono intercambiabili. Differiscono nella larghezza della ghiera e nella chiave, quindi anche l'apertura dell'adattatore è diversa. Conferma il conteggio sia sul connettore che sul pannello prima di acquistare.Adattatori MTP/MPO multi-countsono disponibili per semplificare lo stoccaggio, ma l'adattatore deve comunque corrispondere al connettore effettivamente utilizzato.
Monomodale vs multimodale
Gli adattatori MPO sono disponibili per entrambi. La modalità monomodale (OS2) si adatta a una portata più lunga e a budget di perdita più ristretti, mentre la modalità multimodale (OM3, OM4, OM5) domina i collegamenti a breve{5}}raggiungimento e ad alta-velocità all'interno del data center. Il tipo di fibra determina la lucidatura e il grado di prestazione del connettore, e spesso il colore dell'alloggiamento. Se stai ancora decidendo quale distribuire, la nostra panoramica difibra monomodale rispetto a fibra multimodaleespone i compromessi-.
Codice colore e alloggiamento
Il colore è un primo indizio utile. L'acqua di solito segnala OM3 o OM4, il magenta o il viola erika spesso segnalano OM4, il verde lime segnala OM5 e il blu o il verde sono comuni per la modalità monomodale. Si tratta di un indizio, tuttavia, non di una garanzia, poiché i produttori variano e la scelta tra UPC-rispetto-APC influisce anche sul colore della carrozzeria. Leggi la scheda tecnica per il tipo, la polarità e il grado della fibra anziché acquistare solo in base al colore dell'alloggiamento. Se la tua decisione sul colore dipende davvero dal vetro, ilFamiglia multimodale da OM1 a OM5spiega come i voti vengono associati alle applicazioni.
Flangiato vs senza flangia
Si tratta di una decisione-adatta al panel più che di performance.
| Aspetto | Flangiato | Senza flangia |
|---|---|---|
| Montaggio | Vite-fissata a un pannello metallico | Inserisci-clip, strumenti-meno |
| Meglio quando | ODF o pannelli patch fissi, gestione più pesante, re-patch frequenti | Pannelli e cassette modulari ad alta-densità, assemblaggio rapido |
| Scambio- | Tenuta più forte, montaggio più lento | Veloce da montare, il fissaggio si basa sull'apertura del pannello |
Se l'adattatore è alloggiato in un telaio metallico fisso che viene maneggiato spesso, la scelta più sicura è flangiata. Se stai imballando un pannello modulare denso e desideri un assemblaggio-senza attrezzi, di solito è preferibile il sistema senza flangia.
Dove vengono utilizzati gli adattatori MPO?
Piuttosto che elencare le applicazioni, è utile esaminare il punto di connessione e la nota di selezione per ciascuna.
Centri dati.Gli adattatori MPO si trovano nei pannelli di permutazione, sul retro delle cassette e nelle giunzioni tra trunk-tra-. Un percorso tipico ha un numero elevato-Cavo trunk o patch MPOsu un pannello, quindi lo distribuisce attraverso le cassette alle porte LC duplex. Nota sulla selezione: corrispondere al tipo di polarità della cassetta e all'orientamento dei tasti, altrimenti il breakout non manterrà la trasmissione e la ricezione.
Telecomunicazioni e ODF.Nei frame di distribuzione ottica e nel routing degli uffici centrali-, MPO consolida molte fibre in pannelli compatti. Se stai scegliendo tra gli stili di cornice, il nostro confronto diODF rispetto al pannello di permutazionecopre dove ciascuno si adatta.
Cassette e breakout.Molte cassette utilizzano adattatori MPO nella parte posteriore e LC nella parte anteriore, trasformando un trunk in porte di connessione duplex. Per distribuzioni miste, vedereLC rispetto a MTP/MPO per alta densità, e dove un
Breakout da 8-core SC-a MTP/MPOha senso.
Migrazione ad alta-velocità.Passando dall'ottica duplex a quella parallela, il cablaggio MPO semplifica il livello fisico. 400G-SR8, ad esempio,16 fibre su un MPO-16secondo IEEE 802.3. Se stai facendo prima un passo di 100G, il nostro
Guida al cablaggio 100Gesamina le opzioni.
Vantaggi in breve
| Beneficio | Cosa significa in pratica |
|---|---|
| Maggiore densità | Un'interfaccia MPO trasporta da 8 a 24 fibre, riducendo il numero di accoppiatori e adattatori nel rack |
| Una gestione più pulita | Meno punti di connessione significano meno congestione e un migliore flusso d'aria |
| Installazione più rapida | I trunk e le cassette pre-terminati saltano-la lucidatura e la giunzione in loco |
| Aggiornamenti più facili | Una dorsale MPO pianificata può tornare-a ospitare cassette, breakout o ottiche parallele dirette in un secondo momento |
| Pronto per l'alta-velocità | Una soluzione nativa per ricetrasmettitori paralleli 40G, 100G e 400G |
Come scegliere un adattatore MPO: una struttura in 6 fasi?
Invece di scegliere in base alla forma, procedi lungo il canale in ordine:
- Conferma il tipo di collegamento.Si tratta di un collegamento diretto da MPO-a-MPO o di cassette di alimentazione del trunk MPO che vengono inviate a LC?
- Confermare l'interfaccia del ricetrasmettitore.Nota il numero di fibre e il connettore, ad esempio 100G-SR4 a 8 fibre o 400G-SR8 a 16 fibre e spesso APC.
- Confermare il conteggio delle fibre del tronco.MPO-8, 12, 16 o 24; l'adattatore deve corrispondere ad esso.
- Conferma cassetta rispetto diretta.Le cassette impostano la mappatura della polarità per te. Un collegamento diretto spinge la polarità sul trunk e sui cavi di connessione, quindi sei tu ad assumerti la responsabilità.
- Confermare l'orientamento e l'alloggiamento delle chiavi.Chiave-da chiave su a chiave-giù o chiave da-su a chiave-su per il tuo metodo e flangiata o senza flangia per il tuo pannello.
- Confermare il budget delle perdite e la pulizia.Scegli il grado di perdita di inserzione-di cui ha bisogno il tuo budget di collegamento e pianifica l'ispezione e la pulizia prima dell'accoppiamento.
Se i passaggi da 1 a 5 ti lasciano con più di un conteggio da immagazzinare, un adattatore multi-formato può semplificare lo scaffale, ma solo dopo aver effettivamente risolto questi passaggi.
Esempio: scelta di un adattatore per un pannello patch del data center
Supponiamo che tu stia collegando un trunk MPO OM4 a 24-fibre su un pannello 1U e suddividendolo in duplex LC per switch 100G-SR4. I connettori del trunk sono femmine e i connettori MPO delle cassette sono maschi, quindi un adattatore MPO standard li accoppia senza conflitti di genere. Hai standardizzato il Metodo B, quindi le cassette e il bagagliaio sono di tipo B e i connettori soddisfano da key-up a key-up; l'adattatore deve semplicemente supportare tale orientamento e il formato di conteggio delle fibre-utilizzato dalla cassetta. Scegli gli adattatori senza flangia perché il pannello ha un design denso-a scatto, un alloggiamento color acqua perché la fibra è OM4 e un grado a bassa perdita perché il canale spende già il budget per due accoppiatori a cassetta. Prima di applicare la patch, ispezioni ciascuna ghiera. Niente di tutto questo è esotico, ma salta il controllo della polarità e l'intero pannello trasmette silenziosamente in trasmissione.
Elenco di controllo delle specifiche dell'adattatore MPO per la richiesta di offerta
Quando invii una richiesta di preventivo, fornisci al fornitore questi dettagli in modo che la parte giusta venga spedita la prima volta:
- Conteggio delle fibre: 8F, 12F, 16F o 24F
- Tipo di fibra: monomodale (OS2) o multimodale (OM3, OM4, OM5)
- Tipo di polarità: A, B o C
- Orientamento dei tasti: da -su a-giù o da-su a-su
- Genere del connettore utilizzato nel collegamento
- Alloggiamento: flangiato o senza flangia
- Colore e materiale della custodia
- Intervallo di temperatura operativa
- Obiettivo di budget di inserimento-perdita o collegamento-
- Compatibilità con cappucci antipolvere e piastra adattatrice o ritaglio del pannello
- Conformità come RoHS, oltre a un rapporto di prova
Un breve diagramma di cablaggio accanto a questo elenco elimina la maggior parte dei passaggi-e-indietro.
Ispeziona e pulisci prima dell'accoppiamento
Una ghiera MPO racchiude molte estremità su un'unica superficie, quindi un singolo granello può occupare più di un canale. Sulle ghiere da 16 e 24 fibre la variazione di altezza tra le fibre rende più difficile la pulizia uniforme, motivo per cui la regola è ispezionare, pulire e quindi ispezionare nuovamente. La contaminazione si manifesta con una maggiore perdita di inserzione, una maggiore riflettanza e collegamenti intermittenti che sono lenti da tracciare in un pannello denso. Utilizzare strumenti adeguati per l'ispezione e la pulizia dell'MPO e seguire il suonopratica di ispezione-end faceprima di ogni compagno. I nostri appunti su
gestione dei ponticelli MPOcoprire l'assistenza quotidiana--in primo luogo per mantenere pulite le superfici finali.
Errori comuni e quanto costano
- Ignorando la polarità.Le parti si adattano, ma la trasmissione si ferma sulla trasmissione. Il collegamento è scuro e perdi tempo nel tracciare una connessione che sembra fisicamente corretta.
- Trattare MPO e MTP come identici in termini di qualità.Entrambi si accoppiano, ma la perdita e la durata differiscono. Supporre che la parità possa tranquillamente far saltare un budget di collegamento ristretto.
- Acquistare solo sul colore.Aqua non conferma il grado, la polarità o la lucidatura. La scheda tecnica lo fa.
- Dimenticare il genere.Due connettori fissati o due non fissati non si allineeranno e forzarli può graffiare le superfici terminali.
- Nessun piano di aggiornamento.Un adattatore e un trunk scelti solo per oggi potrebbero non tornare correttamente a 400G o 800G in un secondo momento.
Domande frequenti sugli adattatori MPO
D: Cosa fa effettivamente un adattatore MPO?
R: Accoppia due connettori MPO e li mantiene allineati in modo che un'intera fila di fibre si accoppi contemporaneamente attraverso un'interfaccia compatta.
D: L'adattatore è uguale al connettore?
R: No. Il connettore è collegato al cavo e l'adattatore è la parte di accoppiamento nel pannello che consente l'accoppiamento di due connettori.
D: Dovrei usare il tipo A o il tipo B?
R: Dipende dall'intero canale. Il tipo B è comune per l'ottica parallela diretta perché gli stessi cavi di connessione funzionano su entrambe le estremità. Il tipo A è comune nel cablaggio strutturato basato su cassette-. Decidi una volta e mantienilo coerente dall'inizio alla fine.
D: Un adattatore può servire sia MPO-12 che MPO-24?
R: No. La larghezza della ghiera e la chiave differiscono, quindi l'apertura dell'adattatore è specifica-del conteggio. Alcuni adattatori sono offerti in diverse versioni di conteggio, ma ciascuna versione corrisponde comunque a un formato.
D: Come faccio a leggere il key-up o il key-down da una specifica o da una foto?
R: Trova la linguetta chiave sul corpo del connettore. Il fatto che due connettori accoppiati si incontrino dall'alto-a-basso o dall'alto-a-alto indica la mappatura diretta o inversa, che si collega direttamente al tipo di polarità.
D: Gli adattatori monomodali e multimodali sono semplicemente di colori diversi?
R: No. Il tipo di fibra influisce sulla lucidatura, sul grado e sulle tolleranze, non solo sul colore. Conferma le specifiche complete.
D: Di quale adattatore MPO ho bisogno per 400G o 800G?
R: Queste ottiche parallele utilizzano un MPO-16 a 16 fibre, spesso con APC. Abbina l'adattatore a quel conteggio e chiave.
D: Come faccio a sapere se l'adattatore di un fornitore è buono?
R: Richiedi tipo di fibra, polarità, sesso, alloggiamento, grado di perdita di inserzione- e un rapporto di prova, quindi verifica che si accoppi e soddisfi il budget di collegamento.
D: Cosa devo ordinare insieme agli adattatori?
R: Solitamente cavi trunk e patch, cassette, una piastra o pannello adattatore e cappucci antipolvere, tutti abbinati alla stessa polarità e schema di chiavi.
Conclusione
Un adattatore MPO è una piccola parte con un compito enorme: mantenere allineati due connettori multi-fibra in modo che il collegamento funzioni al primo tentativo. Ottieni il numero di fibre, la polarità, il genere, il tipo di fibra e l'alloggiamento corretto e confermali rispetto agli standard di interfaccia e polarità anziché acquistare in base all'apparenza. Se stai valutando un progetto MPO/MTP, invia al tuo fornitore il numero di fibre, il tipo di polarità, l'orientamento dei tasti, lo stile dell'alloggiamento e uno schema di cablaggio in anticipo. Questo è il percorso più veloce a destraAdattatore MPOe i cavi assemblati corrispondenti per la tua rete.
