Fibra monomodale e multimodale: guida completa al 2026

Il mese scorso, il nostro team di vendita di Evolux ha ricevuto una chiamata urgente da una società di logistica nel New Jersey. Avevano appena completato una lezione dolorosa-e costosa-sulla scelta delle fibre. Avevano installato cavi di connessione e pigtail multimodali OM3 in tutto il loro nuovo magazzino di 50.000 piedi quadrati, solo per scoprire sei mesi dopo che il loro fornitore WMS richiedeva collegamenti di 10 km al data center aziendale. La soluzione? Eliminare cavi per un valore di 47.000 dollari-compresi centinaia di connettori LC, adattatori SC e cavi di connessione pre-terminati-e ricominciare da capo con la modalità singola.

Questa guida esiste per non commettere lo stesso errore.

In Evolux Fiber, con 12+ anni di produzione di connettori in fibra ottica, cavi di connessione e soluzioni di connettività per 50+ paesi, abbiamo visto questo scenario riprodursi innumerevoli volte. La verità è che scegliere tra fibra monomodale e multimodale non riguarda solo il cavo-ma riguarda anche capire come la tua scelta influisce su ogni componente del collegamento ottico: connettori, adattatori, pigtail, cavi di connessione e splitter.

La risposta in 30 secondi (per chi ha fretta)

Stai ancora leggendo? Bene. Andiamo più in profondità.

Comprendere la differenza fondamentale

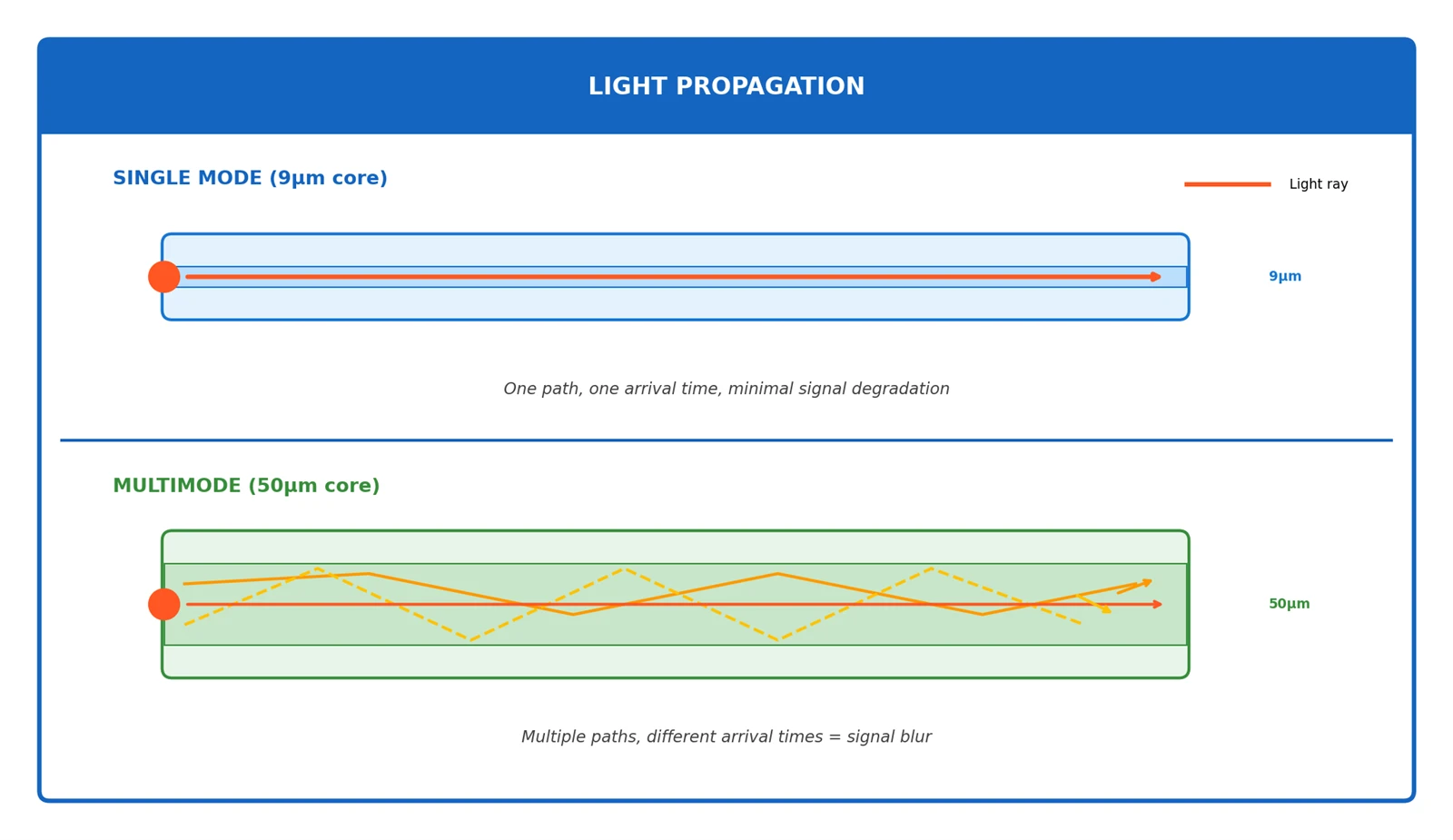

Ecco un'analogia che funziona davvero:

La fibra monomodale è come un fucile di precisione-un raggio preciso, viaggia lontano, richiede un'ottica di precisione. Il nucleo da 9 µm (circa 1/10 della larghezza di un capello umano) consente un solo percorso luminoso, eliminando gli "echi" che degradano i segnali a distanza.

La fibra multimodale è come un fucile-più pallini (modalità luce) sparsi, efficaci a distanza ravvicinata, più facili da mirare. Il nucleo da 50 µm o 62,5 µm lascia che la luce rimbalzi in centinaia di percorsi diversi, il che va bene per brevi distanze ma crea problemi di timing (dispersione modale) all'aumentare della distanza.

Non si tratta solo di una questione accademica,-ha un impatto diretto sulla distanza che il segnale può percorrere e a quale velocità.

In che modo il tipo di fibra influisce sulla scelta del connettore

Ecco ciò che la maggior parte delle guide non ti dice: le fibre monomodali e multimodali utilizzano connettori fisicamente identici-ma i requisiti prestazionali sono completamente diversi.

La matrice di compatibilità dei connettori

Approfondimento critico:Sebbene i connettori sembrino identici, i connettori monomodali richiedonotolleranze più strette. Un connettore con perdita di inserzione di 0,3 dB è accettabile per la modalità multimodale, ma potrebbe causare errori di collegamento nelle applicazioni monomodali a lungo raggio.

Tipi polacchi: APC vs UPC

Suggerimento Evolux:Non accoppiare mai i connettori APC con i connettori UPC-la ghiera angolata danneggerà entrambe le estremità e causerà una grave perdita di segnale. NostroConnettori LC APCpresentano una lucidatura ad angolo di precisione di 8 gradi per la massima perdita di ritorno.

Selezione del cavo di connessione per tipo di fibra

Quando si ordinano cavi patch in fibra ottica, tutto dipende dal tipo di fibra:

Riflettori sui prodotti Evolux:Nostrocavi di connessione monomodali e multimodalisono disponibili in lunghezze da 0,3 ma 500 m, con configurazioni duplex, simplex, blindate e uniboot. Tutti i cavi di connessione vengono sottoposti a test ottici al 100% prima della spedizione.

Le specifiche che contano davvero

Nucleo e rivestimento: il fondamento fisico

Perché questo è importante:Quel minuscolo core monomodale da 9 µm è sia una benedizione che una maledizione. Richiede un allineamento di precisione del laser-durante la giunzione e la connessione (facendo aumentare i costi di installazione), ma elimina virtualmente la dispersione modale.

Attenuazione: perdita di segnale per chilometro

Il cibo da asporto:La modalità singola a 1550 nm perde solo 0,22 dB per chilometro-che è più o meno14 volte menorispetto al multimodale a 850 nm. Su una corsa di 10 km, questa è la differenza tra un segnale utilizzabile e uno statico.

Larghezza di banda: il limite della velocità

Ecco cosa i venditori non ti dicono:I "28000 MHz·km" dell'OM5 sembrano impressionanti, ma sono importanti solo per le applicazioni SWDM (Short Wavelength Division Multiplexing). Per l'ottica SR4 standard, OM5 funziona in modo identico a OM4.

MPO/MTP: la svolta rivoluzionaria-dell'alta densità

Per i data center che utilizzano 40G, 100G o 400G, la scelta del connettore spesso conta più del tipo di fibra. I connettori MPO/MTP consentono l'ottica parallela che semplicemente non è possibile con le tradizionali connessioni LC/SC.

Modalità singola e multimodale nelle applicazioni MPO/MTP

Il compromesso-è chiaro:

Modalità singolautilizza meno fibre ma ricetrasmettitori più costosi

Multimodaleutilizza più fibre ma ricetrasmettitori basati su VCSEL-più economici

Polarità e genere MPO/MTP

È qui che molte installazioni vanno storte:

Competenza Evolux:NostroCavi di connessione MTP/MPOsono disponibili in configurazioni a 8, 12 e 24-fibre con polarità di tipo A, B o C. Offriamo anche cavi breakout da MTP-a LC per la transizione tra connessioni parallele e duplex.

La matrice del mondo-reale

È qui che la gomma incontra la strada. Ho compilato le distanze effettivamente testate, non solo i numeri delle schede tecniche:

Confronto delle distanze degli standard Ethernet

*Richiede un cavo patch per il condizionamento della modalità

Approfondimento critico:Notate come le distanze multimodali si riducono drasticamente all'aumentare della velocità. A 25G, OM3 raggiunge il massimo a soli 70 metri-appena sufficienti per una singola fila di rack in un data center di grandi dimensioni.

L'equazione dei costi: è più complessa di quanto pensi

Prezzi del ricetrasmettitore (Q1 2025, moduli compatibili)

L'anomalia del 40G:Perché la modalità singola 40G è 8 volte più costosa? Utilizza quattro lunghezze d'onda laser (LR4=4 x 1310 nm CWDM), mentre l'SR4 multimodale utilizza quattro fibre parallele con VCSEL economici. Questo è il punto debole in cui il multimodale vince assolutamente in termini di costi.

Costo totale di proprietà: una visione a 10 anni

Vorrei condividere un calcolo reale da un progetto del 2024:

Scenario:Data center da 500 nodi, distanza media del collegamento 150 m, pianificazione per 10G oggi, 100G tra 5 anni

"Aspetta, la modalità multimodale vince per $ 185.000?"

Non così in fretta. Ecco cosa succede quando estendiamo a 15 anni e aggiungiamo 400G:

Colpo di scena:Anche con il ricablaggio, in questo scenario vince ancora la modalità multimodale. Ma-e questo è fondamentale-nel momento in cui i tuoi collegamenti 400G superano i 100 metri, la modalità singola diventa obbligatoria indipendentemente dall'investimento precedente.

La mia raccomandazione onesta sui costi

"Se stai costruendo infrastrutture che devono durare oltre il 2030, il premio single mode è un'assicurazione, non una spesa."

Il settore delle reti si sta chiaramente muovendo verso la modalità singola. Silicon Photonics di Intel, la roadmap 800G di Broadcom e le architetture hyperscaler favoriscono tutte la modalità singola. Si supponeva che OM5 estendesse l'importanza del multimodale, ma l'adozione è stata tiepida.

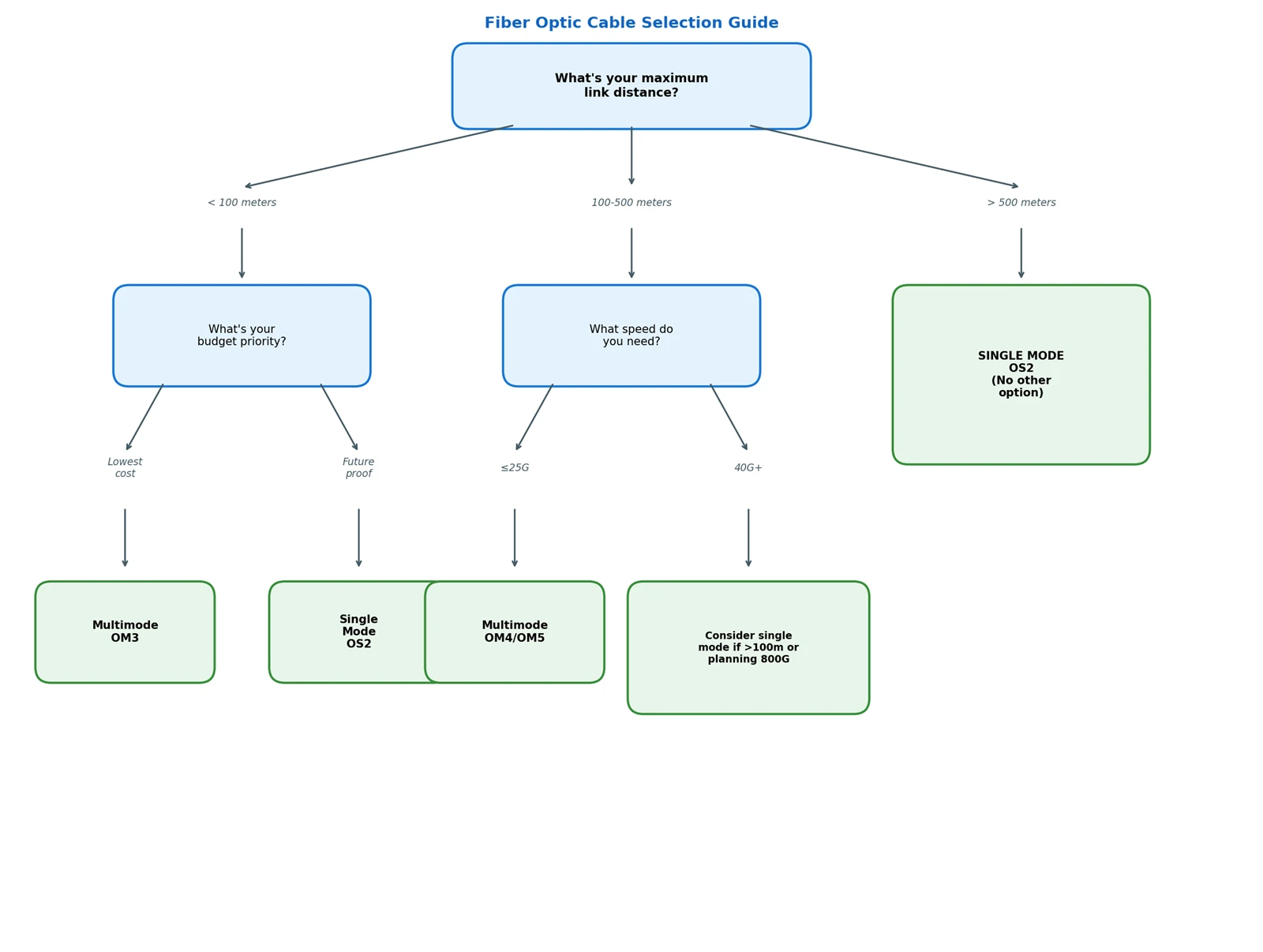

Il quadro decisionale: un diagramma di flusso pratico

Casi di studio-del mondo reale

Caso: Centro logistico e-Commerce (Phoenix, Arizona)

Sfida:Struttura di 200.000 piedi quadrati, 3.000+ dispositivi IoT, backbone 40G, variazioni estreme di temperatura (le sezioni del magazzino vanno dal congelatore a -20 gradi alle banchine di carico a 45 gradi)

Piano iniziale:Multimodale OM4 ovunque

Quello che è successo:Le temperature estive nelle sezioni non-climate controllate-hanno causato un degrado imprevisto del segnale. La maggiore attenuazione del multimodale combinata con l'espansione del connettore-indotta dal calore ha creato guasti intermittenti.

Soluzione:Distribuzione ibrida-OM4 per interconnessioni di data room-climate controllate, modalità singola per tutti i collegamenti che passano attraverso zone di temperatura-variabile.

Lezione: La tolleranza alla temperatura è importante. La minore attenuazione della modalità singola offre più margine per lo stress ambientale.

Reti FTTH e PON: dove domina la modalità singola

Nelle implementazioni Fiber-to-the-Home (FTTH), la fibra monomodale è launica scelta pratica. Ecco perché e come gli splitter PLC lo rendono economico:

Perché FTTH deve essere monomodale

Guida alla scelta dello splitter PLC

Gli splitter PLC (Planar Lightwave Circuit) dividono i segnali ottici per servire più abbonati da una singola fibra:

Opzioni del fattore di forma:

Fibra nuda- Per vassoi di giunzione negli armadi stradali

Mini modulo- Compatto, per morsettiere

Scatola in ABS- Robusto, per la distribuzione all'aperto

Cassetta LGXMontaggio su - rack-per uffici centrali

Montaggio su rack (1U/2U)- Integrazione ODF ad alta-densità

Soluzione Evolux:NostroSplitter PLCrapporti di supporto da 1:2 a 1:64 con eccellente uniformità (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

Caso: Rete di campus ospedalieri (Boston, MA)

Sfida:Edifici satellite dell'ospedale principale + 4, distanze da 200 m a 2,3 km, conformità HIPAA che richiede la segmentazione della rete, 10G oggi con 100G pianificato per l'imaging PACS

Decisione:OS2 monomodale per tutti i collegamenti inter-edifici, OM4 all'interno degli edifici

Approfondimento chiave:Il CTO mi ha detto: "Abbiamo valutato il collegamento multimodale per il collegamento più lungo dell'edificio a 400 m. Ha funzionato. Poi l'ufficio legale ci ha ricordato che i collegamenti con i dati dei pazienti richiedono percorsi ridondanti. Il nostro percorso di backup attraverso la struttura del parcheggio era di 600 m. La modalità singola era l'unica risposta."

Lezione: Mappa sempre i percorsi ridondanti, non solo i percorsi primari.

Caso: Financial Trading Floor (Chicago, IL)

Sfida:Requisiti di latenza ultra-bassa (<5 microseconds switch-to-switch), 100G fabric, 50m average link length

Scelta sorprendente:OM4 multimodale

Ragionamento:A distanze di 50 m, i laser VCSEL dei ricetrasmettitori multimodali hanno effettivamente tempi di salita più rapidi rispetto ai laser DFB monomodali. La differenza di latenza è di nanosecondi, ma nel trading ad alta-frequenza i nanosecondi sono denaro.

Lezione: L'ottimizzazione della latenza a volte favorisce la modalità multimodale per collegamenti molto brevi e molto veloci.

Tendenze tecnologiche del 2026 che dovresti conoscere

L’ascesa dell’800G e oltre

Lo standard IEEE 802.3df (ratificato nel 2024) introduce:

800GBASE-SR8:Multimodale, 8 corsie x 100G, max 50 m su OM4

800GBASE-DR8:Modalità singola, 8 x 100G, portata 500 m

Nota la penalità di distanza che la modalità multimodale paga a 800G-a soli 50 metri. Per i data center iperscala con lunghezze di fila superiori a 30 m, questo non lascia quasi alcun margine.

Co-Packaged Optics (CPO) e Silicon Photonics

Intel, Broadcom e AMD scommettono tutte sulla fotonica del silicio-che è intrinsecamente una tecnologia monomodale. CPO integra i ricetrasmettitori ottici direttamente sugli ASIC dello switch e le prime implementazioni (previste per il 2026-2027) sono esclusivamente monomodali.

Cosa significa:La prossima generazione di hardware di rete sarà ottimizzata per la modalità singola. Il multimodale non scomparirà, ma gli investimenti per svilupparlo sono rallentati in modo significativo.

Piega-fibra insensibile

Entrambi i tipi di fibra ora hanno varianti-insensibili alla piegatura (ITU-T G.657 per modalità singola, OM4-BI per multimodale). Tollerano raggi di curvatura più stretti senza perdita di segnale-fondamentale per ambienti di patching ad alta densità.

Raccomandazione:Specificare sempre la fibra non sensibile alla piegatura-per le nuove installazioni. Il sovrapprezzo è trascurabile (<5%), and it dramatically simplifies cable management.

Errori comuni da evitare

Errore 1: mescolare tipi di fibre senza condizionamento della modalità

Il problema:Qualcuno collega un ricetrasmettitore monomodale a una fibra multimodale (o viceversa), aspettandosi che "funzioni".

Cosa succede realmente:A 1G con ottica 1000BASE-LX e un cavo patch per il condizionamento della modalità, può funzionare fino a 550 m. A 10G e superiori non funziona affatto. La mancata corrispondenza modale provoca un grave degrado del segnale.

Regola:Non mescolare mai tipi di fibra senza un'esplicita giustificazione ingegneristica e i cavi di condizionamento corretti.

Errore 2: ignorare la qualità del connettore

Il problema:Utilizzo di connettori economici o pratiche di pulizia inadeguate.

La matematica:Un singolo connettore sporco può introdurre 1-3 dB di perdita. Su un collegamento OM4 da 300 m a 100G, il budget di perdita totale è di soli 2,6 dB circa. Un connettore difettoso e hai superato il budget.

Regola:Investi in connettori di qualità, puliscili prima di ogni connessione, ispezionali con un fibroscopio.

Il ruolo dei pigtail nella terminazione della fibra

Quando si installa un'infrastruttura in fibra permanente,treccesono il ponte tra il cavo grezzo e le apparecchiature connettorizzate:

Perché le treccine sono importanti:I pigtail terminati in fabbrica-hanno prestazioni ottiche garantite (tipicamente<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

Linea di prodotti Evolux:Nostrotrecce in fibra otticasono disponibili nelle configurazioni LC, SC, FC e ST con fibra monomodale OS2 o multimodale OM1-OM5. Disponibili nei formati tight buffer da 0,9 mm o nastro da 12/24 fibre, lunghezze da 0,5 a 5 m.

Selezione di fibre-specifiche del settore

Diversi settori hanno requisiti unici che influenzano le decisioni in modalità singola o multimodale:

Telecomunicazioni e ISP

Soluzioni Evolux per le telecomunicazioni:Serviamo 50+ operatori di telecomunicazioni in tutto il mondo con componenti FTTH end-to-end tra cui cavi di derivazione pre-connettorizzati, splitter LGX 1:32 e scatole terminali per montaggio a parete-.

Centri dati

Soluzioni per data center Evolux:I nostri cavi trunk e gruppi breakout MTP/MPO sono progettati per ottiche parallele 40G/100G/400G con perdita di inserzione ultra-bassa (<0.35dB per connector).

Reti 5G

Soluzioni Evolux 5G:I nostri cavi patch per esterni di tipo industriale- sono dotati di impermeabilità IP67/IP68, rivestimenti resistenti ai raggi UV- e temperature di esercizio da -40 gradi a +85 gradi .

Sanità e imaging medico

Considerazione speciale:Gli ospedali necessitano di cavi immuni alle EMI-per le suite di risonanza magnetica e la robotica chirurgica.

Città intelligenti e IoT industriale

Errore 3: dimenticare la densità del patch panel

Il problema:Pianificazione dei percorsi in fibra senza considerare le limitazioni del pannello di connessione.

La realtà:I connettori LC monomodali e i connettori LC multimodali sono fisicamente identici. Ma il nucleo più piccolo della modalità singola richiede tolleranze più strette nei pannelli di permutazione ad alta-densità. Budget del 15-20% in più per l'infrastruttura del pannello monomodale.

Errore 4: eccessiva-specificazione della modalità multipla

Il problema:Installare OM5 "per ogni evenienza" quando OM4 sarebbe sufficiente.

La realtà:I vantaggi dell'OM5 si materializzano solo con i ricetrasmettitori SWDM4. Se utilizzi l'ottica standard SR4/SR8, OM5 e OM4 funzionano in modo identico. Risparmia il sovrapprezzo del 25% a meno che tu non disponga di piani SWDM specifici.

Domande frequenti

D: Posso essere a prova di futuro-installando entrambi i tipi di fibra?

A:Sì, e molte aziende fanno esattamente questo-si chiama infrastruttura "ibrida" o "parallela". Esegui la modalità singola per backbone/uplink e multimodale per il livello di accesso. Basta mantenere una documentazione rigorosa e una codifica a colori.

D: Il mio fornitore afferma che la modalità multimodale è "abbastanza buona" per 400G. Hanno ragione?

A:Tecnicamente sì, ma con avvertenze. 400GBASE-SR8 funziona su OM4 fino a 100 m. Tuttavia, richiede 16 fibre (8 TX + 8 RX) rispetto alle 2 fibre in modalità singola per 400GBASE-DR4. Considerare il costo dell'infrastruttura MTP-16 rispetto a quella duplex LC prima di decidere.

D: E la fibra per il desktop? Quale tipo?

A:Per la maggior parte degli ambienti d'ufficio inferiori a 100 m, l'OM3 multimodale offre la migliore economia. Eccezione: se ti trovi in ​​un ambiente universitario in cui i collegamenti desktop potrebbero essere aggregati su distanze maggiori, la modalità singola semplifica l'architettura.

D: La modalità singola è più difficile da terminare sul campo?

A:Lo è stato, storicamente. I moderni connettori pre-lucidati e le giuntatrici a fusione hanno ampiamente eliminato questa lacuna. La terminazione sul campo aggiunge circa il 10-15% di tempo/costo in più per la modalità singola rispetto alla modalità multimodale. Per le infrastrutture permanenti, questo è trascurabile.

D: Siamo una piccola azienda con una sala server per 5 persone. Ha importanza tutto questo?

A:Onestamente? Probabilmente no. Su piccola scala, usa qualunque sia il tuo switch fornito per i ricetrasmettitori, acquista la fibra corrispondente e non pensarci troppo. Questa guida riguarda le infrastrutture che devono durare un decennio e scalare in modo significativo.

I miei consigli personali per il 2026

Dopo tutto quanto sopra, ecco la mia opinione onesta:

Per data center (qualsiasi dimensione)

Passa alla modalità singola per le interconnessioni spine/foglie.La tabella di marcia 400G/800G è dominante in modalità singola. Paga il premio del ricetrasmettitore adesso o paga il premio del riavvolgimento in seguito.

Per il campus aziendale

Modalità singola da edificio-a-edificio, OM4 multimodale all'interno degli edifici.Questo approccio ibrido bilancia costi e protezione-futura.

Per ambienti industriali/difficili

Modalità singola, sempre.L'attenuazione inferiore fornisce margine per sbalzi di temperatura, vibrazioni e contaminazione dei connettori.

Per laboratori domestici e piccole imprese

Qualunque cosa sia più economica e si adatti alla tua attrezzatura.Su questa scala, le differenze tecniche non giustificano lo sforzo di ottimizzazione.

Non è questione di fibra, ma di soluzione completa

Il dibattito tra modalità singola e multimodale viene spesso inquadrato come "che è meglio"-ma è la domanda sbagliata.La domanda giusta è "quale soluzione completa di connettività in fibra richiede la mia applicazione?"

Noi di Evolux Fiber abbiamo imparato che le implementazioni di successo dipendono da:

Scegliere il giusto tipo di fibraper le tue esigenze di distanza e larghezza di banda

Connettori e adattatori coordinatialle vostre apparecchiature e al vostro ambiente

Specificare i tipi di lucidatura corretti(APC vs UPC) per la tua applicazione

Selezione dei cavi di connessione e dei pigtail appropriaticon prestazioni ottiche verificate

Pianificazione per futuri aggiornamentisenza costosi ri-cablaggi

La modalità singola ha la fisica dalla sua: minori perdite, potenziale di larghezza di banda illimitato e slancio del settore. Il multimodale ha l'aspetto economico dalla sua parte: ricetrasmettitori più economici, installazione più semplice e decenni di comprovata affidabilità a brevi distanze.

I migliori architetti di rete non scelgono da che parte stare-ma scelgono in modo appropriato per ogni segmento della loro infrastruttura, con componenti di qualità che non diventeranno l'anello debole.
